Falsch verdrahtet?

[samson68]

Ich hoffe, ich bin im richtigen Unterforum- ansonsten einfach ändern

Zu meiner Frage:
Ich hab ne HK-Les-Paul-Nachbau. Wenn ich da das Volume-Poti ganz zudrehe wird der Sound zwar schächer aber geht nicht ganz aus. Erst wenn ich den Tone auch noch abdrehe ist "Ruhe".
Richtig toll ist das nicht, find ich.
Kann da was falsch verdrahtet sein oder muß das vielleicht gar so?

Danke für Eure Antworten und
Grüße
Samson



[bonito369]

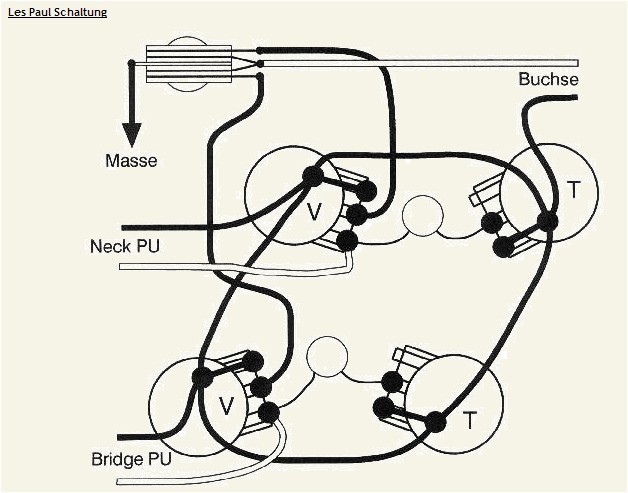

Vergleich mal



[Blondel]

Wenn du die Vol-Potis auf Null drehst darf nichts mehr herauskommen.
Die Besonderheit der LP-Schaltung ist die Mittelstellung des Toggle, hier kommt nichts heraus, wenn eines der beiden Vol-Potis auf Null steht.
Hast du das bei beiden Vol-Potis?
Wenn nur bei einem, ist es vermutlich defekt, es wird nicht mehr so hochohmig wie es soll.
Eine hochohmige Berührung, die das Poti überbrückt?
Aufschrauben (lassen) und sehen, prüfen und messen.
Melde dich bitte zurück, wenn du den Fehler gefunden hast.



[samson68]

Danke für die schnellen Antworten!

Habe bisher noch nichts aufgeschrubt, aber das "Problem" war vo Anfang an.
Klingt vielleicht doof aber zu Sicherheit: Ich gehe davon aus, daß jweils das Poti Richtung Hals das Volume ist, das hintere Tone?! (steht nichts dran, scheint aber nach den Auswirkungen zu urteilen so zu sein)

Grüße
Samson



[Thhherapy]

ich weis nicht ob man das nach den Auswirkungen so beurteilen kann, wenn man bei Ton dreht das alles stumm wird.....

aber im prinzip stimmt es, das Poti näher beim Hals ist das Volume und das Poti näher zur Anschlußbuchse ist das Tone Poti.



[samson68]

Melde dich bitte zurück, wenn du den Fehler gefunden hast.

Aufgeschraubt- Ziel erkannt- alles gut
An BEIDEN (!) Volume-Potis hat die Verbindung vom 3. Kontakt zum Gehäuse (Masse) gefehlt!
War jeweils am Kontakt und auch am Gehäuse Lötzinn drauf- nur die Verbindung hat beim genauen Hinsehen gefehlt!
Habs angelötet- alles Perfekt! ...und das leichte "Grundrauschen", das ich bisher immer für normal gehalten habe, ist bei der Gelegenheit auch verschwunden
Trotzdem und jetzt erst recht- für den Preis ne schöne Klampfe...

Nochmals VIELEN Dank an alle Helfer!!! So macht das Spaß mit Euch!!! Da wird Dich geholfen

Grüße und schönes WE
Samson
