    So liebes Forum, neues Projekt!

    Eine Flying V wollte ich mir schon lange mal bauen! Die ursprüngliche Form gefällt mir einfach sehr. Habe Jahre lang daran herumgezeichnet aber es ist nichts schönes dabei herausgekommen. Die ursprüngliche Form ist für mich perfekt. Alle anderen Adaptionen ins asymmetrische oder wild gezackte gefallen mir eh nicht. Bisher habe ich nur eigene Designs gebaut und ich dachte auch, dass das so bleibt. Aber bei der Flying V mache ich jetzt mal eine Ausnahme. Zu dieser Form gibt's einfach nichts mehr hinzuzufügen oder wegzunehmen, meiner Meinung nach.

    Im Grund soll die Gitarre nicht im Metalbereich zu Hause sein, sondern eher (wie ursprünglich gedacht) im Blues und Rock. Die Flying Vs von B.B. King, Jimi Hendrix und Joe Bonamassa muss man sich da vorstellen.

    Was trotzdem anders wird als im Original:
    - Ich stehe einfach auf one-piece-FLAMED-maple-necks. So einen kriegt sie also. Das Holz dazu kommt dieses Mal von Holz-Faszination.
    - Der Body wird aus Treppenstufen-Mahagoni gebaut. Wird schwer. Was soll's...
    - Es soll ein Blacktop werden mit Riegelahornbinding.
    - der Pfeilförmige Saitenhalter gefällt mir nicht so, stattdessen kommt ein Tremolo dran.
    - Die Flying V Kopfplatten sind mir teilweise viel zu spitz. Habe lieber eine traditionelle und gemäßigtere Form gewählt.
    - Das Design des (vintage-weißen) Schlagbretts muss ich mir noch überlegen. Evtl. gibt's auch ein E-Fach von hinten.
    - Tonabnehmer und Elektronik stehen noch gar nicht fest.

    Das wird meine erste E-Gitarre, die ich möglichst viel auf der CNC bauen will. Dadurch ergeben sich ganz neue Herausforderungen!
    Im Moment konstruiere ich noch, habe aber das Holz schon rausgesucht und die meisten Komponenten bestellt. Die nächsten Tage will ich mal die ersten Testfräsungen machen.

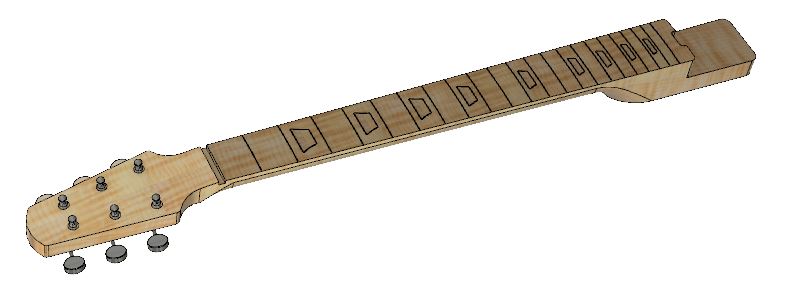

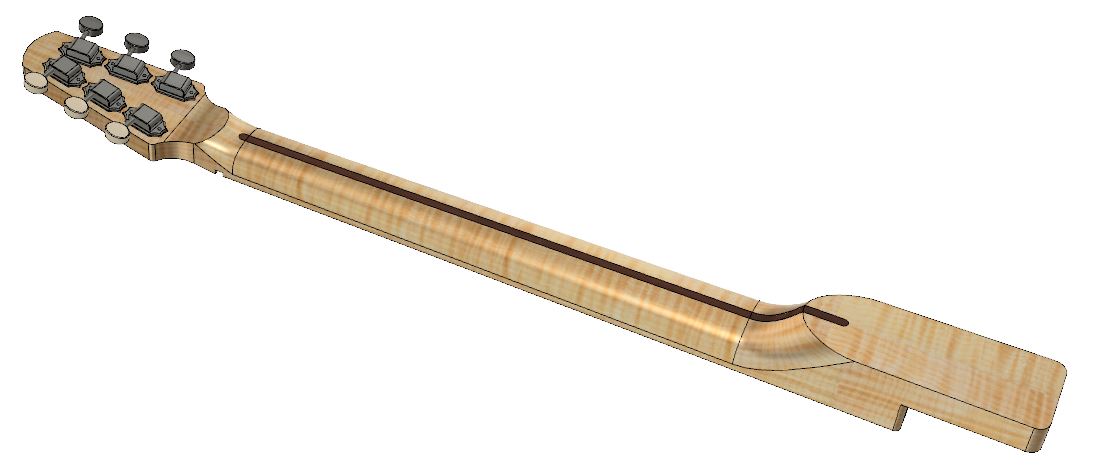

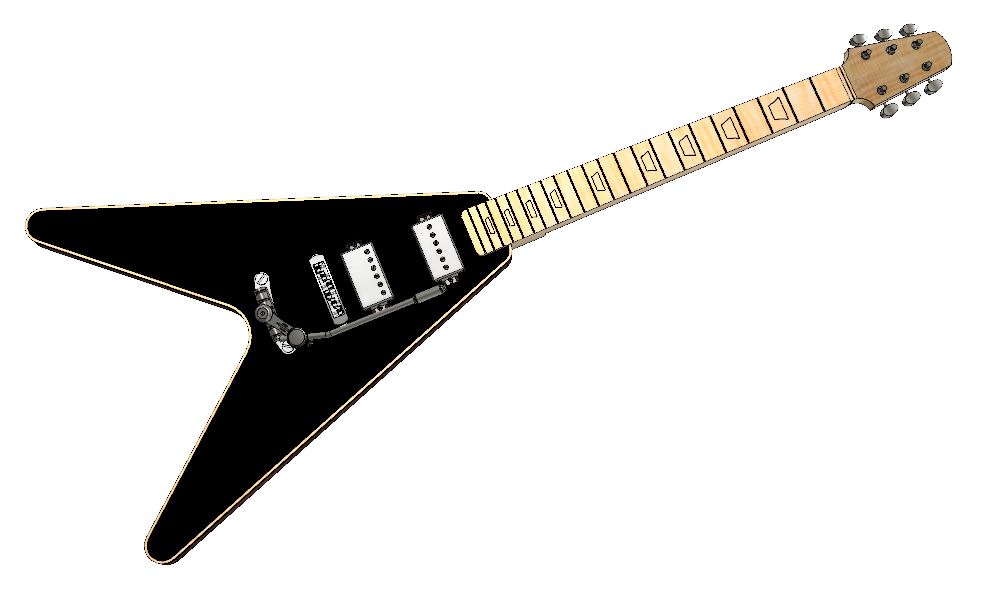

    Die Gitarre ist komplett mit Fusion 360 konstruiert und sieht im Moment so aus:
    2020-09-26_1.JPG 2020-09-26_2.JPG 2020-09-26_3.JPG

    gefällt mir nicht mehr 1 Person(en) gefällt das
  2. FuriousG

    FuriousG Registrierter Benutzer

    Im Board seit:
    05.01.14
    Zuletzt hier:
    27.11.20
    Beiträge:
    466
    Ort:
    Düsseldorf
    Kekse:
    2.196
    Erstellt: 26.09.20   #2
    Ich persönlich finde die Kopfplatte in deinem Entwurf noch nicht so ganz stimmig.

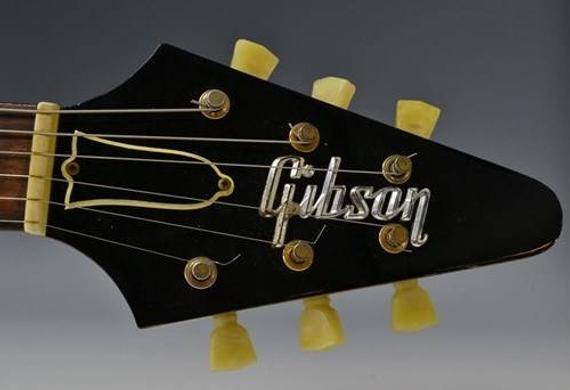

    Die originale Kopfplattenform bietet dagegen neben dem Design noch den praktischen Aspekt des geradlinigerem Saitenverlaufs hinter dem Sattel. ;)


    gefällt mir nicht mehr 3 Person(en) gefällt das
  3. RED-DC5

    RED-DC5 Registrierter Benutzer

    Im Board seit:
    11.06.16
    Zuletzt hier:
    27.11.20
    Beiträge:
    677
    Ort:
    Hessen
    Kekse:
    6.318
    Erstellt: 26.09.20   #3
    Geht mir auch so, Flying braucht auch die
    Spitze Kopfplatte .Sonst finde ich deinen
    Entwurf schon sehr gelungen.
    Aber ist halt Geschmacksache mit der
    Kopfplatte .

    Grüße

  4. boisdelac

    boisdelac Registrierter Benutzer

    Im Board seit:
    19.06.12
    Zuletzt hier:
    27.11.20
    Beiträge:
    1.299
    Ort:
    Großraum Stuttgart
    Kekse:
    6.207
    Erstellt: 26.09.20   #4
    @FouriousG

    Du hast recht, dass eine Flying-V die originale Kopfplattenform haben muss ... aber wo ist da ein gerader Saitenverlauf?

  5. FuriousG

    FuriousG Registrierter Benutzer

    Im Board seit:
    05.01.14
    Zuletzt hier:
    27.11.20
    Beiträge:
    466
    Ort:
    Düsseldorf
    Kekse:
    2.196
    Erstellt: 27.09.20   #5
    Von einem ganz geradem Saitenverlauf war ja nicht die Rede. Ich schrieb geradliniger, soll heißen die Saiten werden etwas weniger abgeknickt.

    gefällt mir nicht mehr 2 Person(en) gefällt das
  6. boisdelac

    boisdelac Registrierter Benutzer

    Im Board seit:
    19.06.12
    Zuletzt hier:
    27.11.20
    Beiträge:
    1.299
    Ort:
    Großraum Stuttgart
    Kekse:
    6.207
    Erstellt: 27.09.20   #6
    Beim Entwurf von @Titan-Jan werden die Saiten aber auch nicht mehr abgeknickt, als bei Original. Im Gegenteil, da ist der Saitenverlauf wahrscheinlich eher wie bei einer PRS und da ist der absolut gerade.

  7. nemesiz

    nemesiz Registrierter Benutzer

    Im Board seit:
    22.03.07
    Zuletzt hier:
    27.11.20
    Beiträge:
    1.041
    Ort:
    Kärnten
    Kekse:
    2.574
    Erstellt: 27.09.20   #7
    Mir gefällt der Entwurf besser als beim Original! Is was eigenständigs und nicht wieder ne Kopie! :great:

    gefällt mir nicht mehr 1 Person(en) gefällt das
  8. Titan-Jan

    Titan-Jan Threadersteller Registrierter Benutzer

    Im Board seit:
    19.04.11
    Zuletzt hier:
    18.11.20
    Beiträge:
    689
    Ort:
    am Bodensee
    Kekse:
    9.905
    Erstellt: 27.09.20   #8
    Danke für eure Rückmeldungen! Freue mich über jeden Kommentar!

    Dachte ich mir, dass die Kopfplatte für Gesprächsstoff sorgt :-D
    Ich tendiere weiterhin zur abgerundeten Form [​IMG] Das erinnert mich eher an bluesige Wandergitarren und weniger an diese zackigen Metalgitarren... ich will auch das Schlagbrett eher rund und weniger eckig machen, von demher passt das abgerundete hoffentlich schon ganz gut. Mal sehen. Noch ist alles offen ;-) Die ursprüngliche Form der Flying-V-Kopfplatte gefiel mir lange Zeit auch extrem gut. Aber inzwischen irgendwie nicht mehr so richtig. Und da schon der Body (fast) die originalen Maße hat, will ich wenigstens die Kopfplatte sichtbar anders machen.

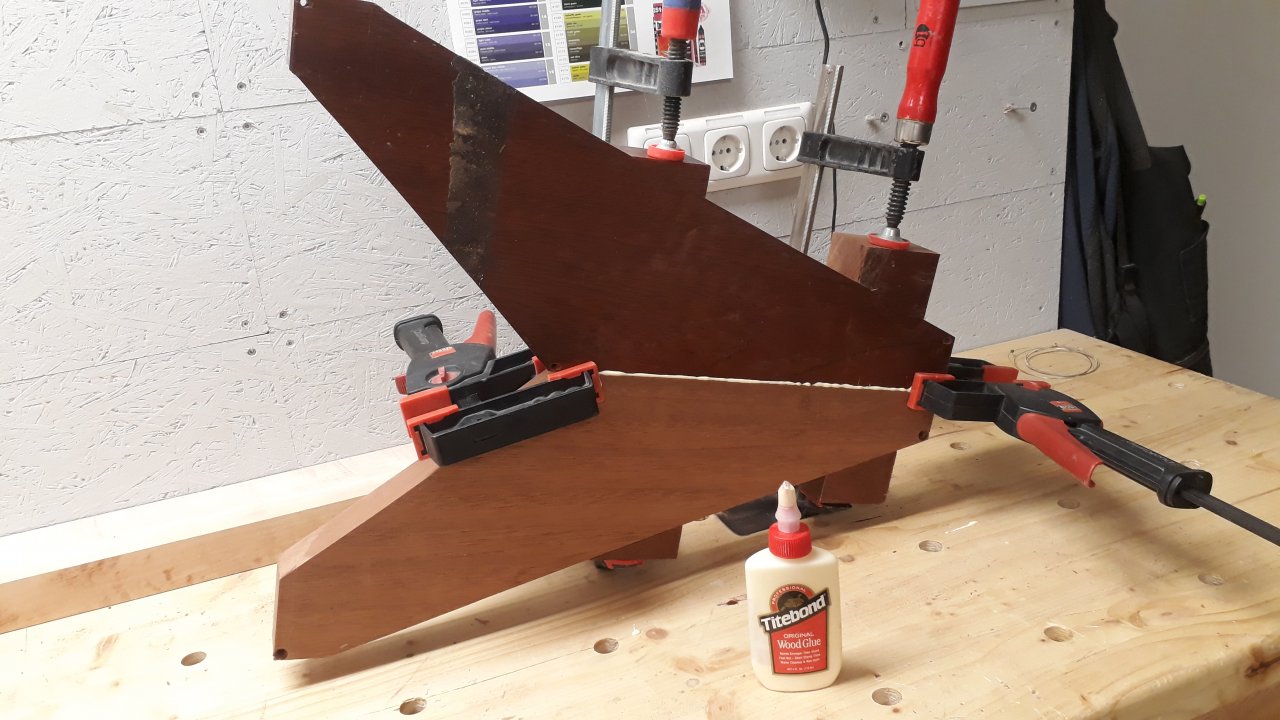

    Derweil habe ich schon man das Holz für den Body aus der Treppenstufe gesägt, verdünnt (Urspringsdicke waren fast 6 cm!) und verleimt:

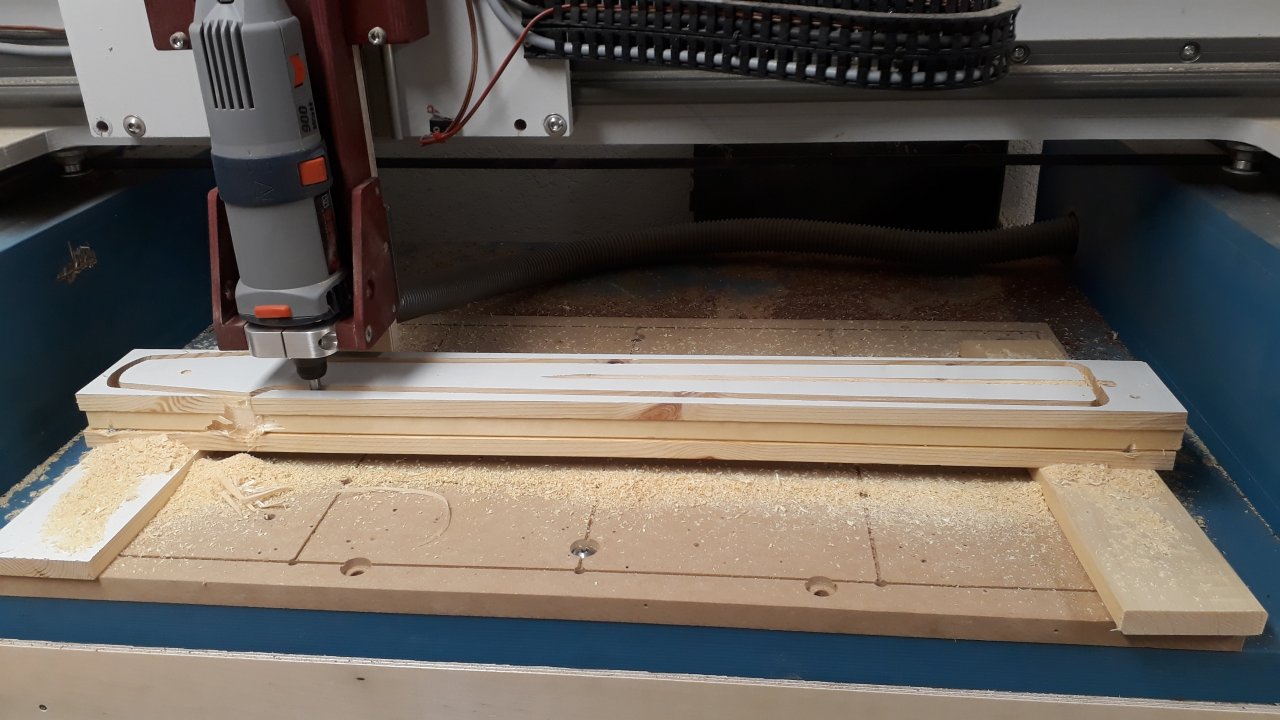

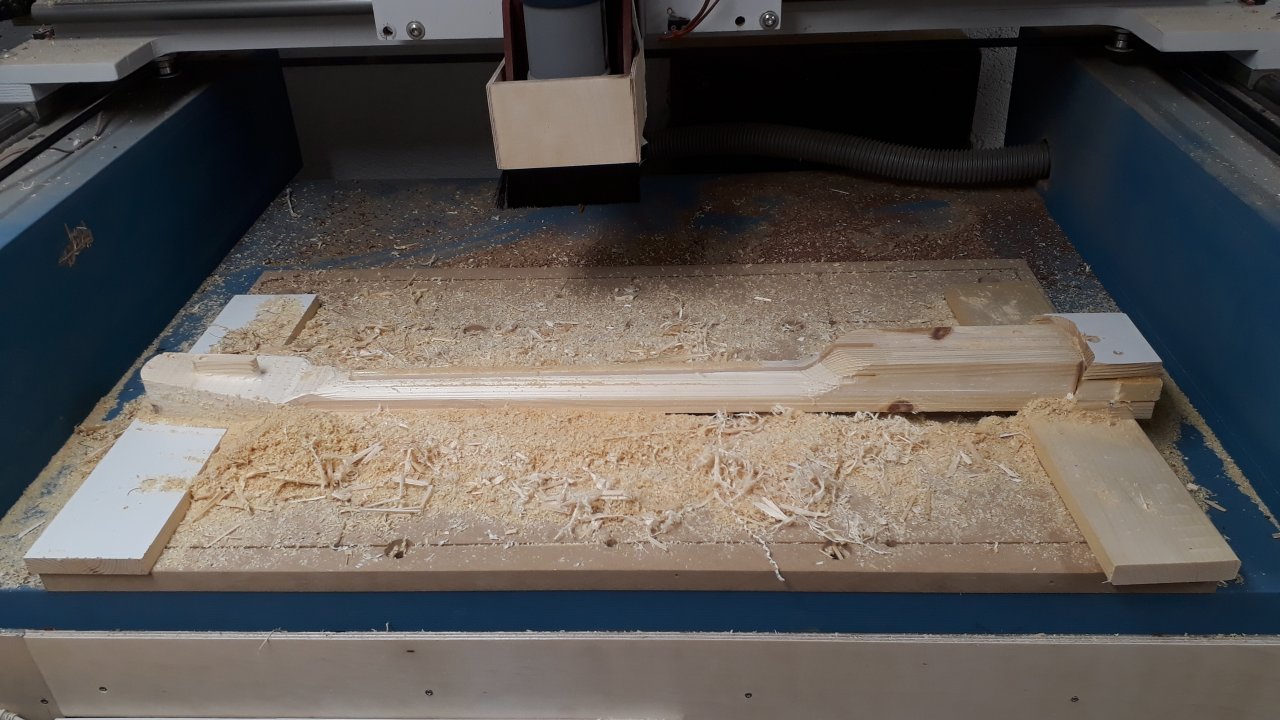

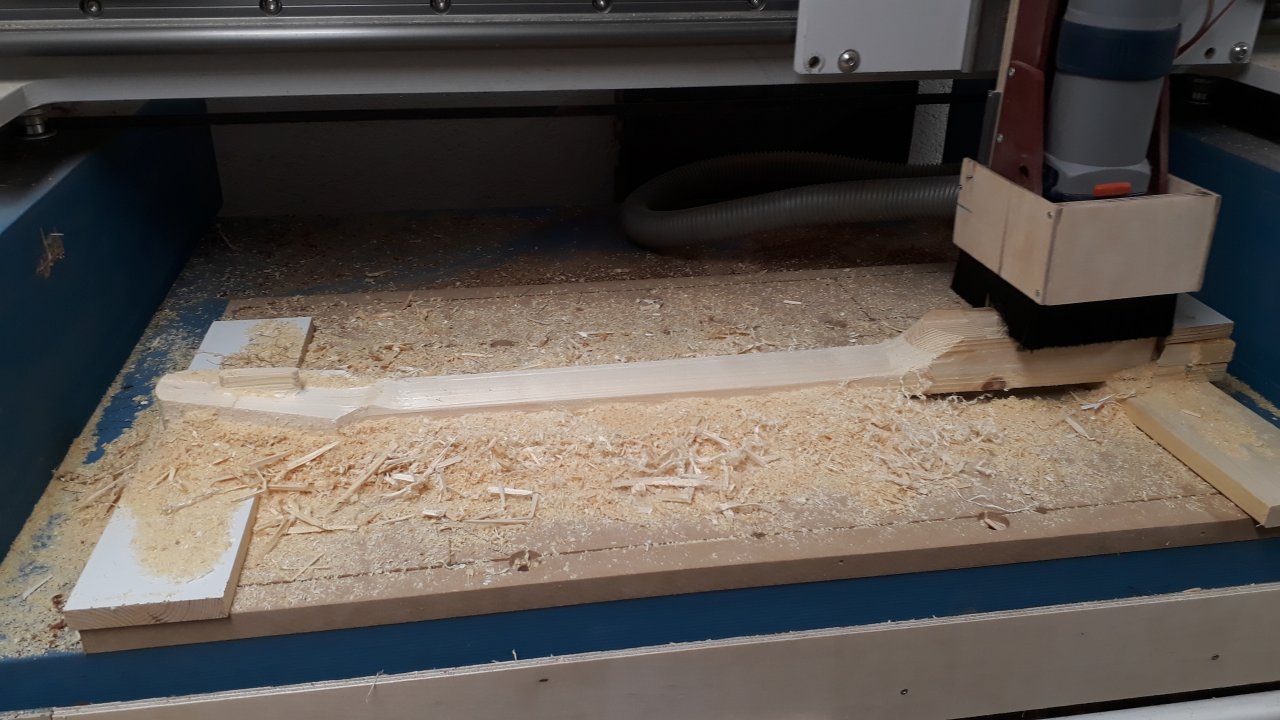

    Außerdem mit einem Probehals aus verleimten Regalbodenresten schon die ersten Meter Testfräsung erledig:
    20200926_212806.jpg 20200927_165358.jpg

    gefällt mir nicht mehr 3 Person(en) gefällt das
  9. RED-DC5

    RED-DC5 Registrierter Benutzer

    Im Board seit:
    11.06.16
    Zuletzt hier:
    27.11.20
    Beiträge:
    677
    Ort:
    Hessen
    Kekse:
    6.318
    Erstellt: 27.09.20   #9
    Die Kopfplatte sieht bei der Testfräsung doch noch besser aus als auf dem
    Entwurf.

    Grüße

    gefällt mir nicht mehr 1 Person(en) gefällt das
  10. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 28.09.20   #10

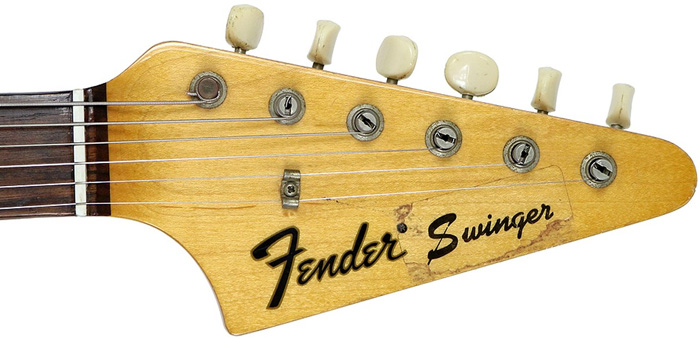

    Die Kopfplatte finde ich auch nicht stimmig. Wenn's keine Gibson Kopie sein soll, von der Fender Arrow (oder Swinger) gab es eine japanische Interpretation...
    Der Headstock würde perfekt zur Gitarre passen.


    gefällt mir nicht mehr 4 Person(en) gefällt das
  11. S.G.K.

    S.G.K. Registrierter Benutzer

    Im Board seit:
    11.10.08
    Beiträge:
    1.349
    Ort:
    P/W
    Kekse:
    4.536
    Erstellt: 28.09.20   #11
    @Ben zen Berg hast du genau dieses Bild schon einmal hier irgendwo gepostet?


    Grüße

  12. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 29.09.20   #12

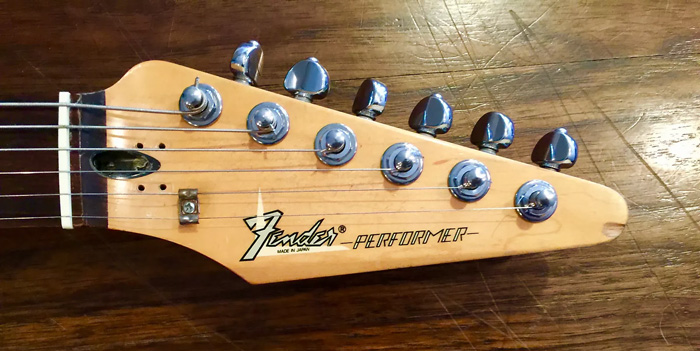

    Nope, die Performer habe ich erst vor kurzem entdeckt.


    Die original Swinge/Musiclander/Arrow Kopfplatte war im Shaping eher Richtung CBS-Headstock.
    Da gefällt mir der Performer-Headstock viel besser.

    gefällt mir nicht mehr 2 Person(en) gefällt das
  13. Titan-Jan

    Titan-Jan Threadersteller Registrierter Benutzer

    Im Board seit:
    19.04.11
    Zuletzt hier:
    18.11.20
    Beiträge:
    689
    Ort:
    am Bodensee
    Kekse:
    9.905
    Erstellt: 01.10.20   #13
    @Ben zen Berg Danke für deinen Input und die Fotos. Tatsächlich gefallen mir beide Kopfplatten ausgesprochen gut. Und ja, sie würden auch gut zum Projekt passen. Ich lasse das mal wirken... Danke jedenfalls!

  14. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 01.10.20   #14

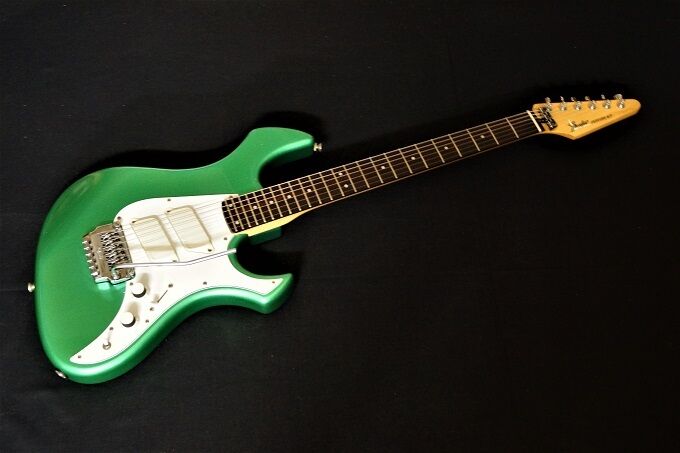

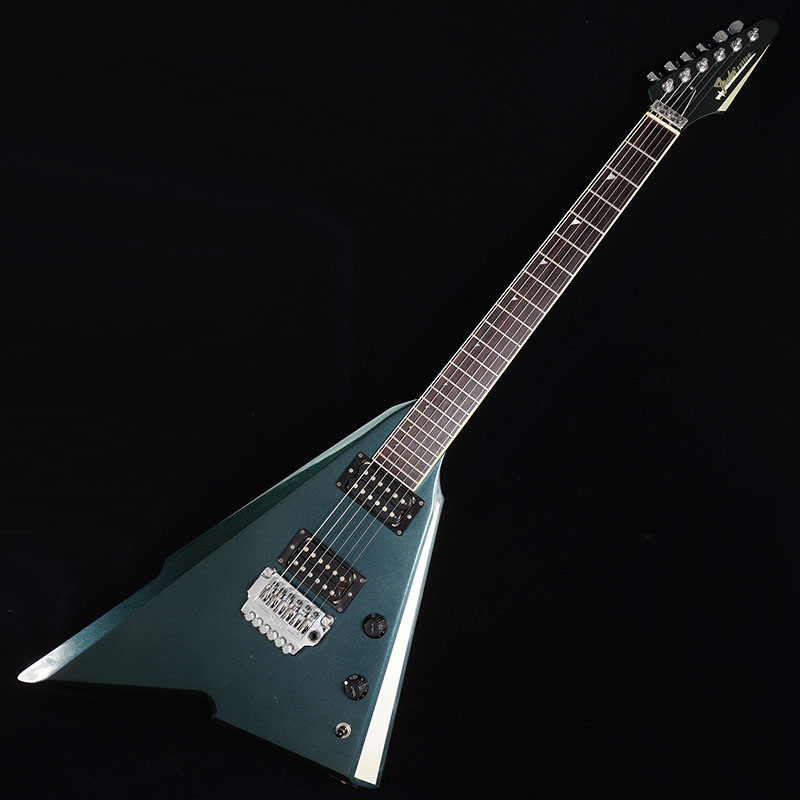

    Ich hab' noch ein wenig recherchiert: Das Foto der Performer-Kopfplatte habe ich bei Reverb gefunden, wo der dazu gehörende Hals in einem grottenschlechten verbastelten Swinger/Musiclander-Body steckt.
    Die Performer selbst wurde nur knapp zwei Jahre Mitte/Ende der Achziger in Japan produziert und sieht ganz anders aus:


    Zeitgleich wurde der Neck auch der Fender Katana implementiert, die vom Shaping auch wieder besser in diesen Thread passt:


    gefällt mir nicht mehr 1 Person(en) gefällt das
  15. dingens2k

    dingens2k Registrierter Benutzer

    Im Board seit:
    13.08.12
    Zuletzt hier:
    27.11.20
    Beiträge:
    718
    Ort:
    Wittlich
    Kekse:
    9.051
    Erstellt: 01.10.20   #15
    Das ist ja ein heißes Gerät! Perfekter Mix aus Fender Stratocaster und BC Rich Warlock.

    Für mich gehört auf eine Flying V eine symmetrische Kopfplatte, deswegen finde ich den Ansatz im Entwurf von @Titan-Jan besser als die beiden spitzen "6-in-line" Kopfplatten.

    gefällt mir nicht mehr 2 Person(en) gefällt das
  16. Titan-Jan

    Titan-Jan Threadersteller Registrierter Benutzer

    Im Board seit:
    19.04.11
    Zuletzt hier:
    18.11.20
    Beiträge:
    689
    Ort:
    am Bodensee
    Kekse:
    9.905
    Erstellt: 03.10.20   #16

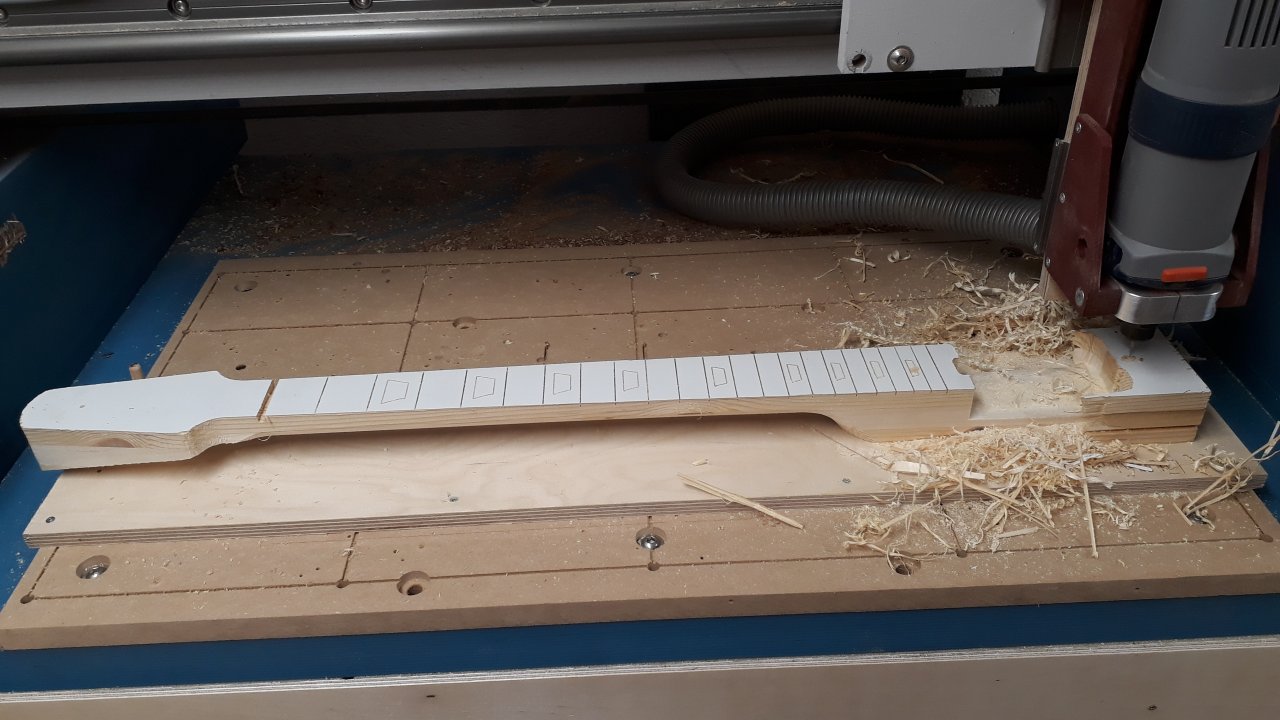

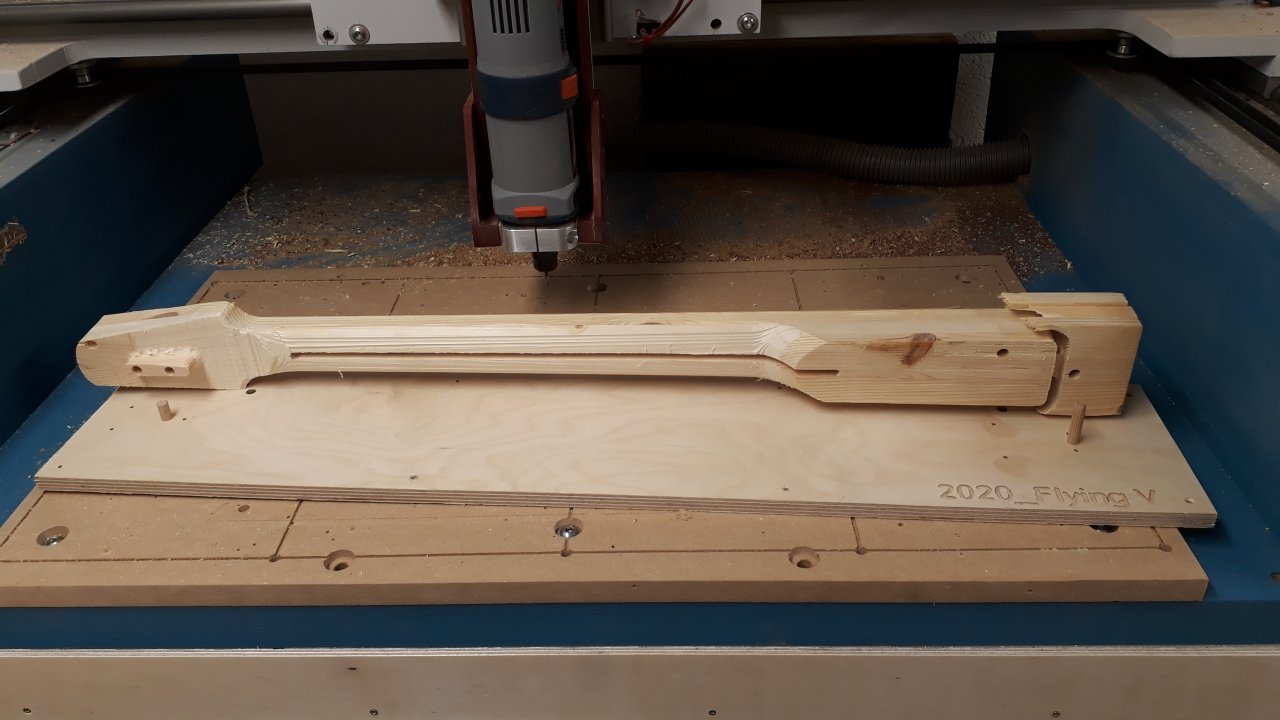

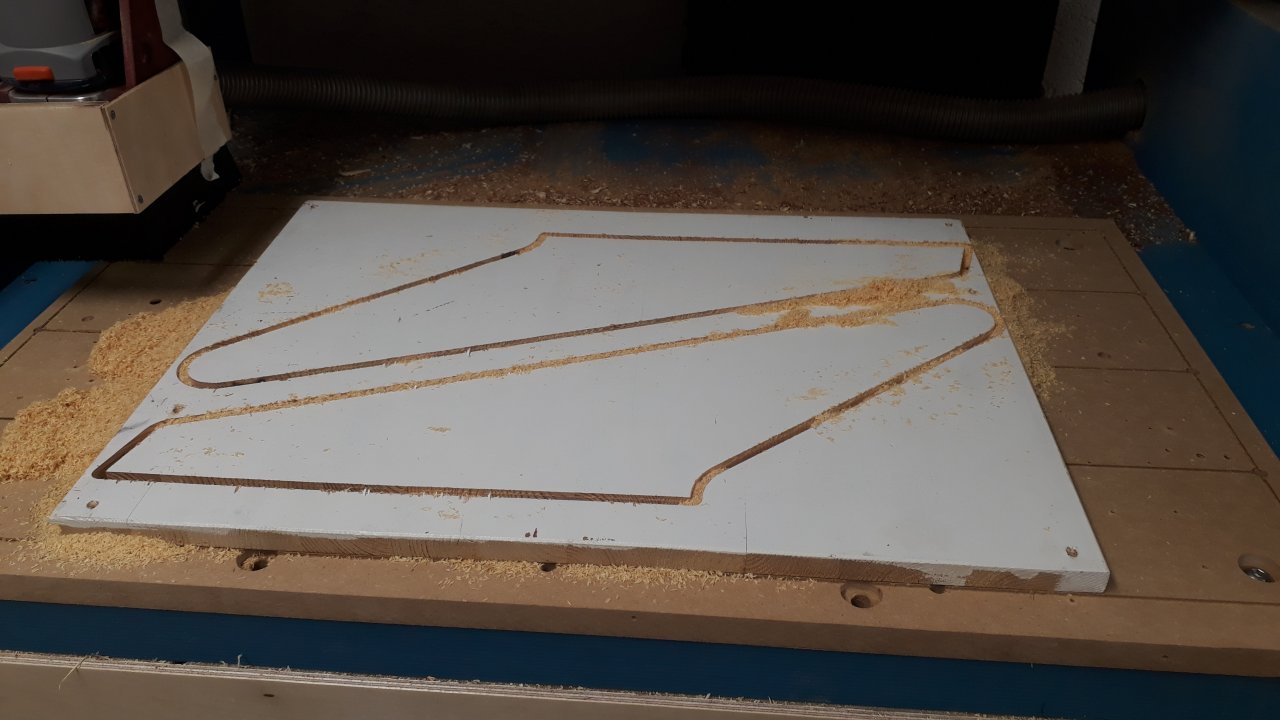

    Inzwischen habe ich beim Testhals die Nut für den Trussrod und das Halsprofil gefräst. Beim Halsprofil ist es so: EIGENTLICH dachte ich mir, wenn ich eine CNC habe, mache ich das formen vom Halsprofil trotzdem weiterhin per Hand. Jetzt hat mich die Fräserei aber doch mal gereizt und ich wollte es ausprobieren. Die Feinheiten mache ich dann natürlich trotzdem von Hand, sonst dauerst es unendlich lange und außerdem macht die Arbeit mit Hobel, Raspel und Ziehklinge ja auch so Spaß. Aber nun habe ich immerhin das Profil schon stufig vorgearbeitet. Außerdem noch einen Probebody wieder aus einem alten Regalbrett gefräst. Bei so einfachen Fräsungen macht die CNC unglaublich Spaß :-)



  17. Titan-Jan

    Titan-Jan Threadersteller Registrierter Benutzer

    Im Board seit:
    19.04.11
    Zuletzt hier:
    18.11.20
    Beiträge:
    689
    Ort:
    am Bodensee
    Kekse:
    9.905
    Erstellt: 07.10.20   #17

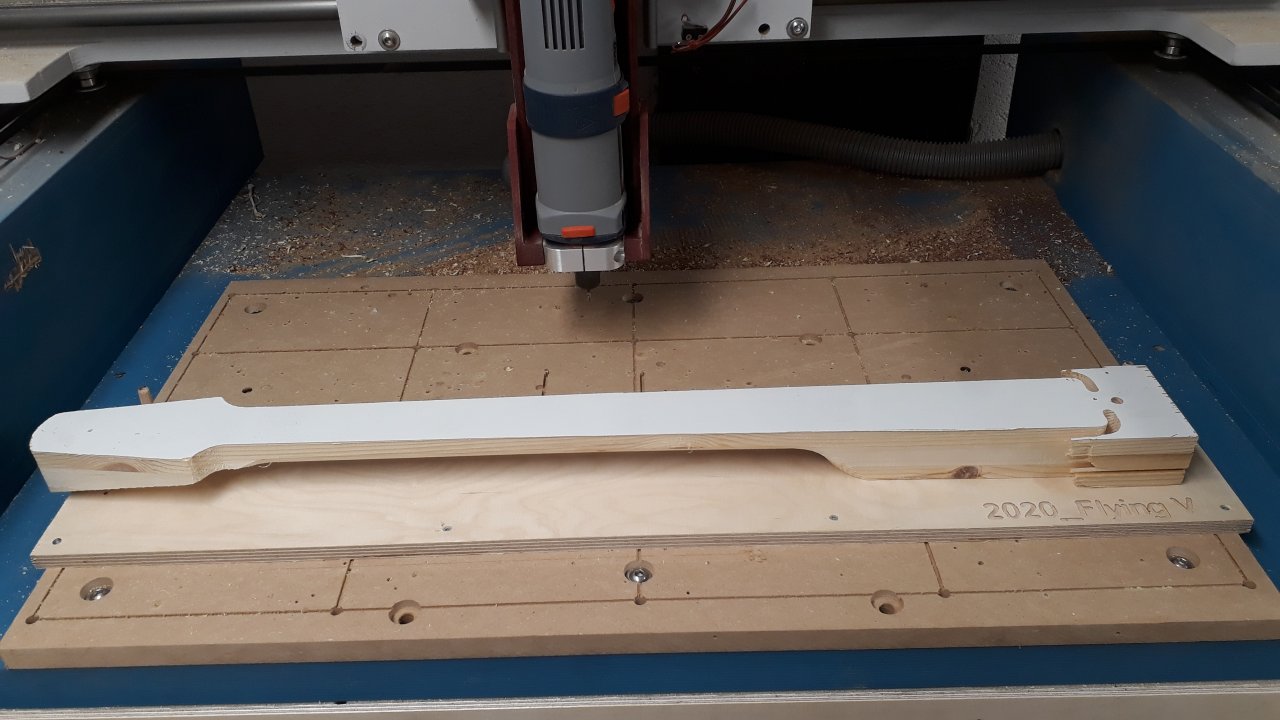

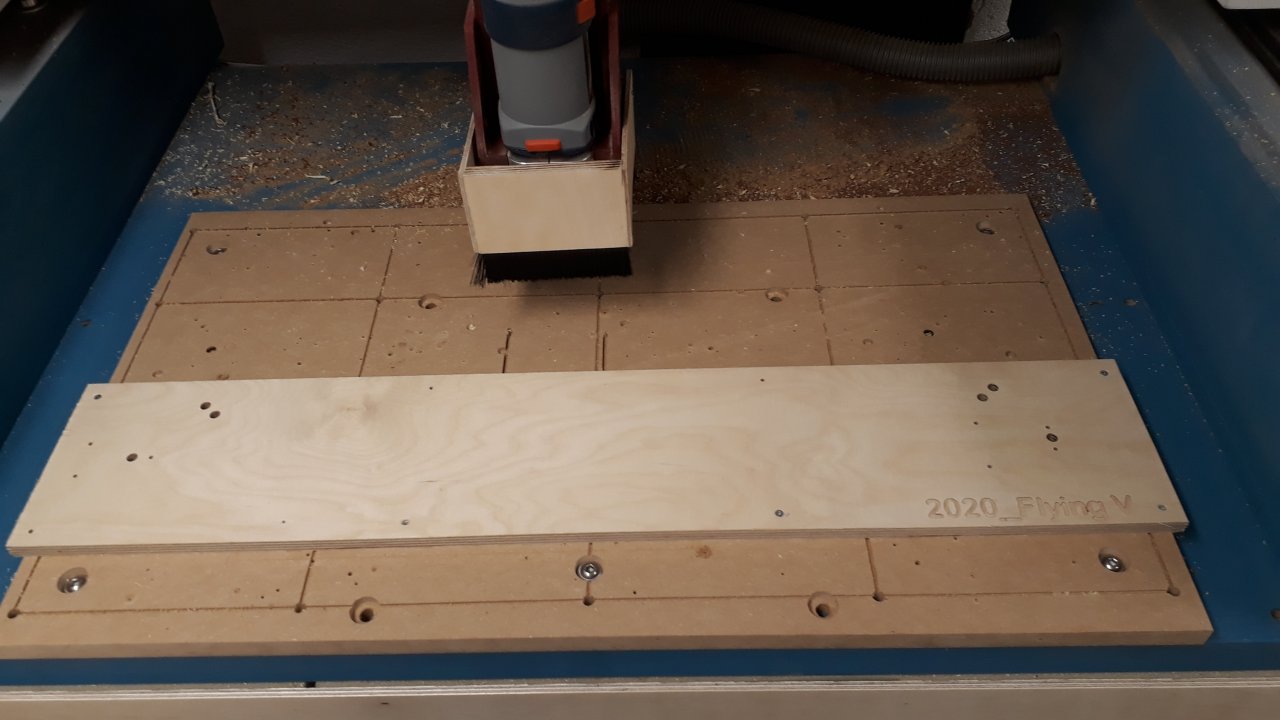

    Dann habe ich mir eine Adapterplatte gefräst:
    Da passt der Hals, wenn die Unterseite fertig gefräst ist, mit zwei Dübeln als Indexpins genau drauf und wird von unten verschraubt.
    Und dann wir die Adapterplatte auf die Opferplatte der CNC geschraubt und die Oberseite kann gemacht werden:
    So ist die Position vom 0-Punkt und auch die Ausrichtung auf der CNC wieder gleich, wie beim Fräsen der Rückseite. Das ist ganz wichtig!

    Fertig:
    Dann säge ich den "Halteklotz" auf der Rückseite der Kopfplatte mit der Japansäge ab und säge an der Tischkreissäge die Vorderseite der Kopfplatte parallel zur Rückseite ab.
    Und dann erstelle ich mir noch eine Schablone für die Bohrungen in der Kopfplatte und der Hals ist fertig vorgefräst.

    So soll mal grob die Vorgehensweise sein nach jetziger Planung.
    Ich denke, man sieht, dass die Herstellung eines CNC-Teils mitnichten weniger Arbeit ist, als mit einer Schablone an einer Kopierfräse vorbeizufahren. Irgendwie hält sich ja in manchen Kreisen noch hartnäckig das Gerücht, CNC-Fräsen sei per se einfacher und brauche weniger Fachkenntnis als die Fertigung "von Hand" mit Schablone und Kopierfräse. Das sehe ich anders [​IMG]


    Ich kann noch nicht genau sagen, ob mir persönlich die Arbeit mit der CNC "besser" gefällt. Es macht schon Spaß und fühlt sich gut an, die Maschine arbeiten zu lassen und parallel schon was neues vorbereiten zu können oder einfach die Werkstatt aufzuräumen (ist ja nie ein Fehler). Andererseits ist die Vorbereitungs- und Planungszeit IMMENS, es kann auch sehr viel schief gehen beim Fräsen und der kreative Prozess wird stark verdichtet und rückt ganz an den Anfang. Das ist schon eine ganz andere Arbeitsweise... ich mache mal weiter so und gucke, ob mir das gefällt

    gefällt mir nicht mehr 5 Person(en) gefällt das
  18. Titan-Jan

    Titan-Jan Threadersteller Registrierter Benutzer

    Im Board seit:
    19.04.11
    Zuletzt hier:
    18.11.20
    Beiträge:
    689
    Ort:
    am Bodensee
    Kekse:
    9.905
    Erstellt: 12.10.20   #18

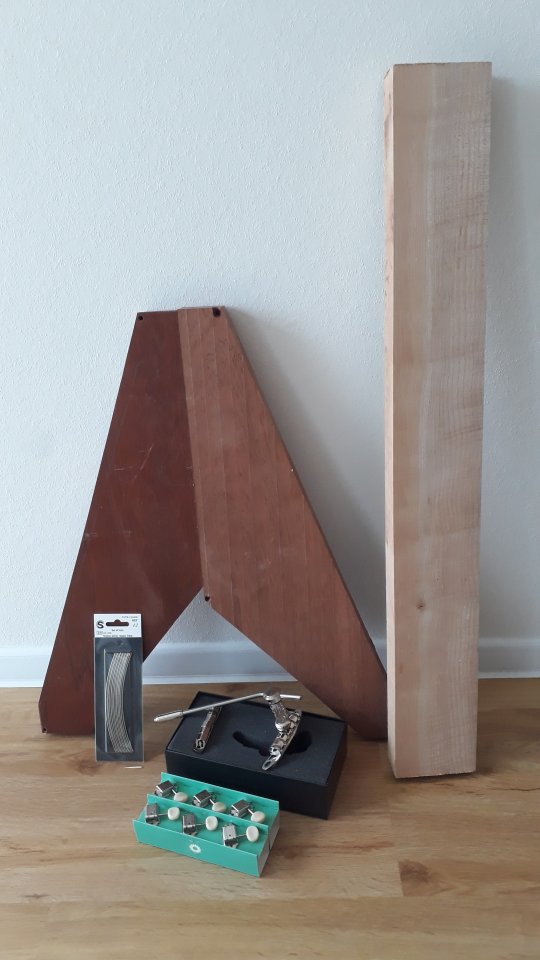

    Ich will jetzt mal richtig anfangen. Hier noch ein Startbild mit den Komponenten. Eigentlich fehlen nur noch Tonabnehmer und Elektrik...
    Und dann hab ich schon mal mit dem Body anfangen. Der Hals ist so kompliziert... :-D

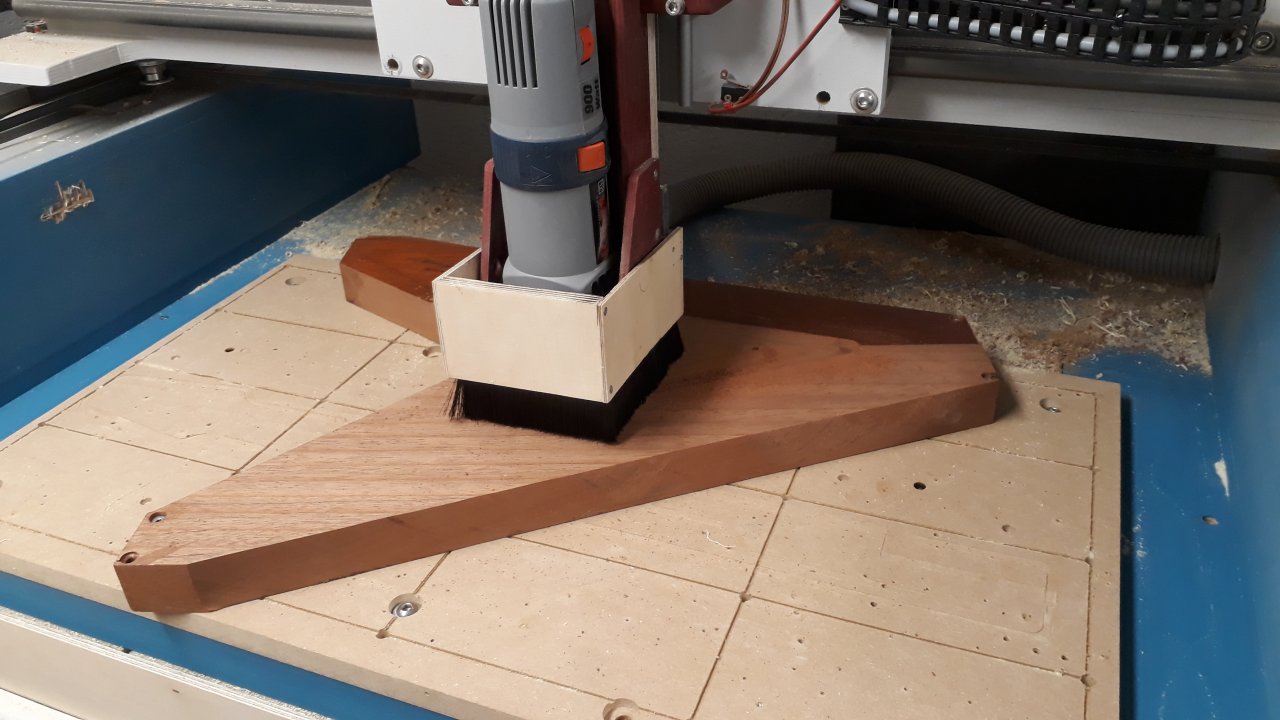

    Der erste Schritt ist das Planen der Fläche. Dabei plane ich nicht die gesamte Fläche, sondern nur den Bereich des späteren Gitarrenbodys. Spart Fräszeit und ist einfacher zu programmieren.

  19. Titan-Jan

    Titan-Jan Threadersteller Registrierter Benutzer

    Im Board seit:
    19.04.11
    Zuletzt hier:
    18.11.20
    Beiträge:
    689
    Ort:
    am Bodensee
    Kekse:
    9.905
    Erstellt: 12.10.20   #19
    V gitarre

    Ach, was interessiert mich mein Geschwätz von gerade eben. :lol:

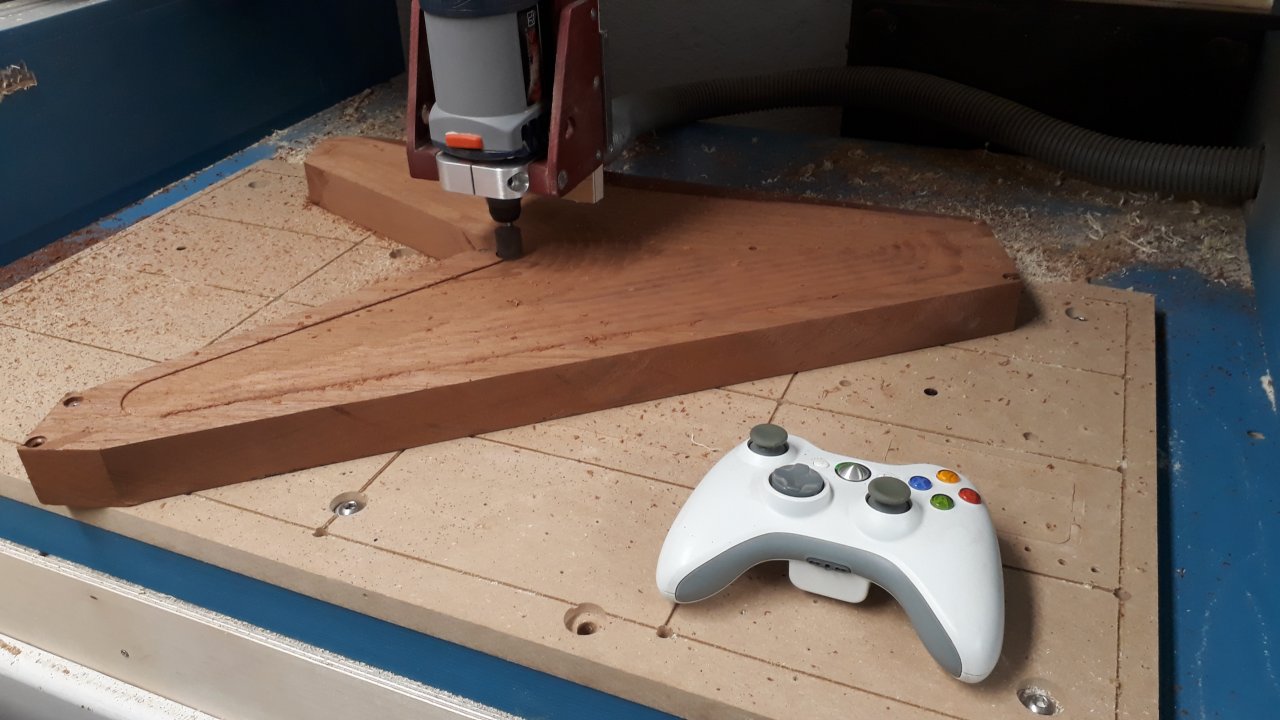

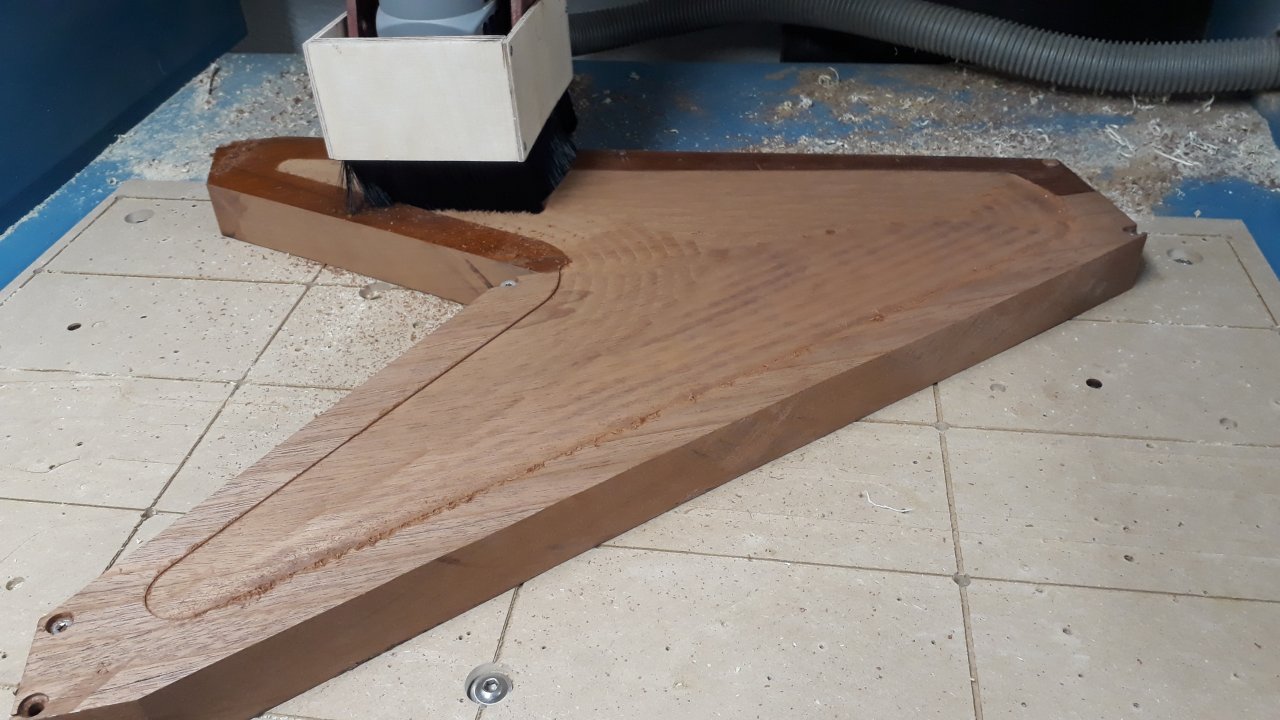

    Habe mich doch entschieden den gesamten Bereich zu planen, nachdem ich gesehen habe, dass rundherum noch ein Rahmen stehen bleibt, der stabil genug sein könnte, um die Schraublöcher auch zur Befestigung beim Fräsen der Rückseite zu benutzen. Ansonsten hätte ich dann improvisieren müssen.
    Das Planen des Außenbereichs habe ich dann "von Hand" mit dem X-Box-Controller gemacht. Da ist Estlcam einfach geil, das macht richtig Spaß


    gefällt mir nicht mehr 2 Person(en) gefällt das
  20. Titan-Jan

    Titan-Jan Threadersteller Registrierter Benutzer

    Im Board seit:
    19.04.11
    Zuletzt hier:
    18.11.20
    Beiträge:
    689
    Ort:
    am Bodensee
    Kekse:
    9.905
    Erstellt: 12.10.20   #20

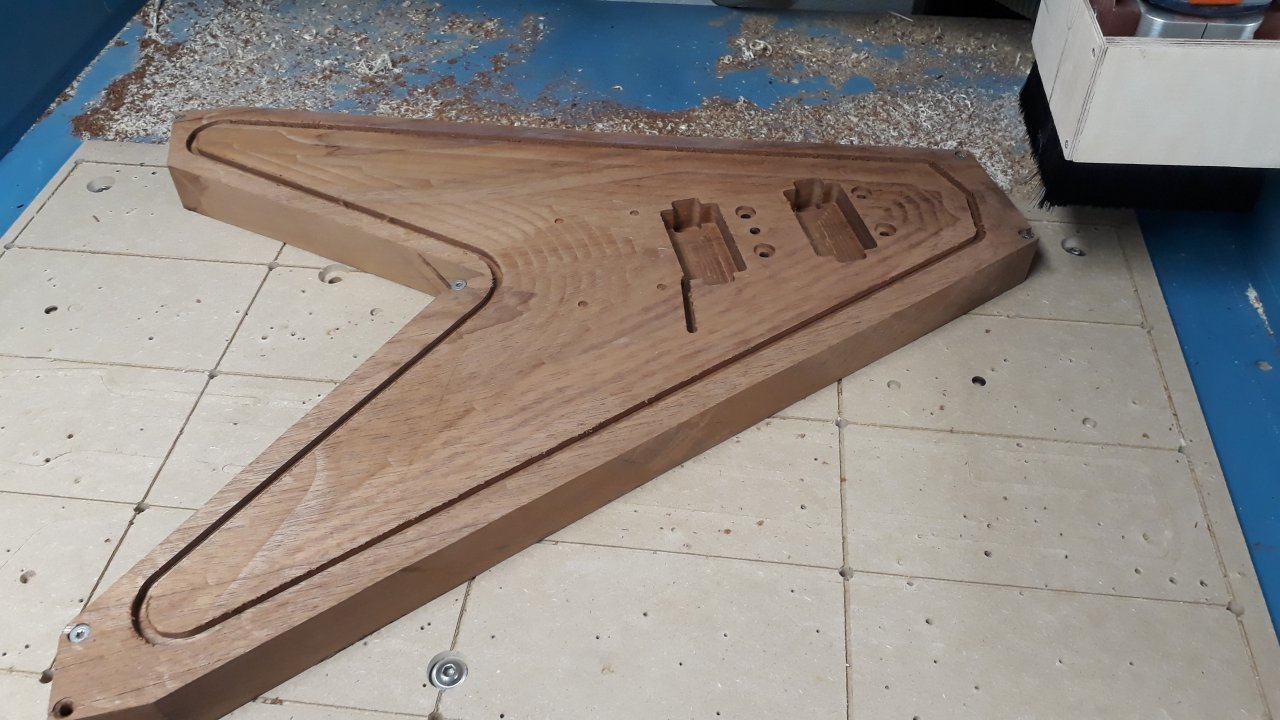

    Heute geht richtig was :-)
    V Gitarre
