Frage zu Schaltplan für Kombination aus True-Bypass und A/B-Switch

[unixbook]

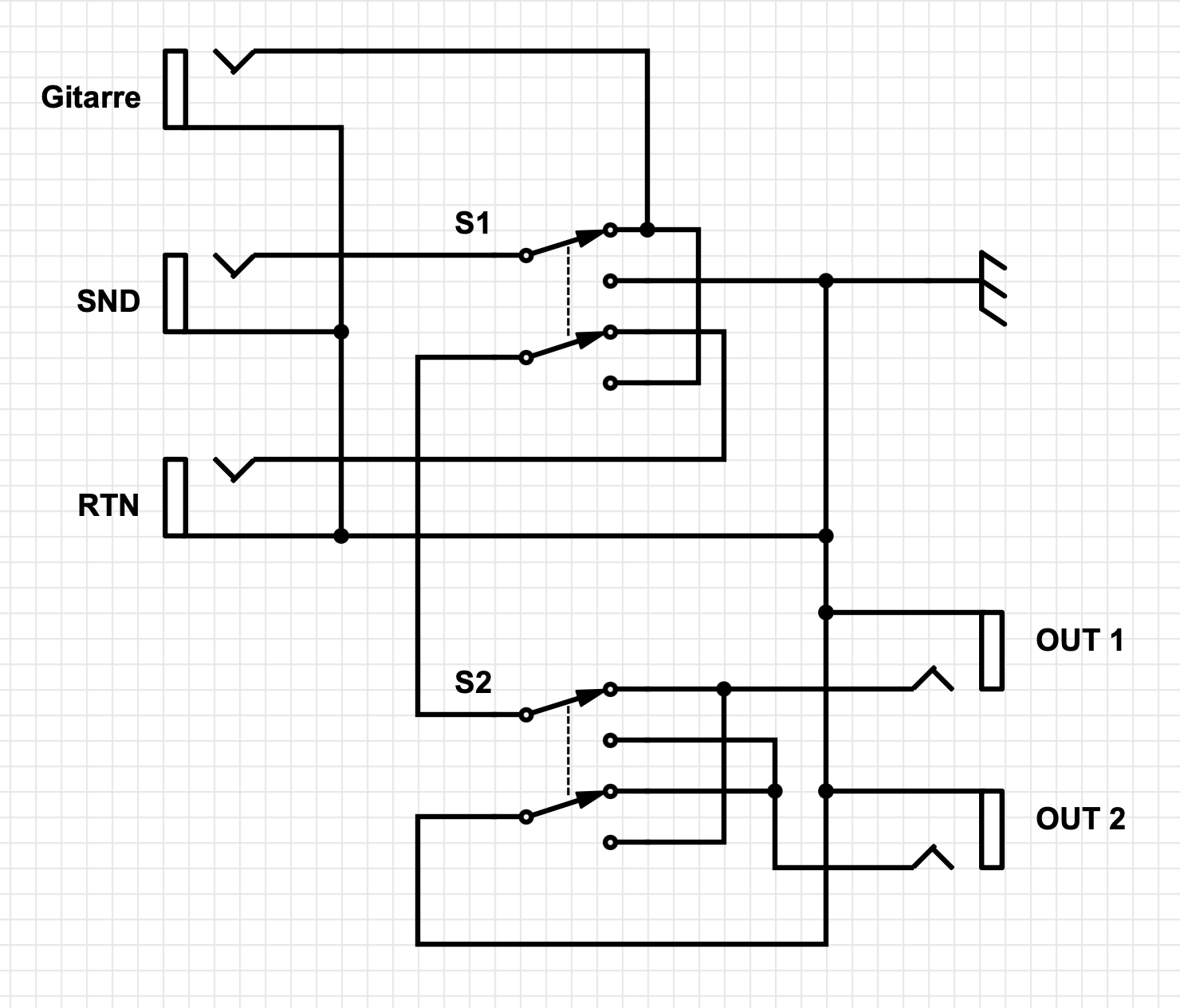

Ich plane mir eine DIY-Kombination aus True-Bypass und A/B-Switch zu bauen.

Plane ich das so richtig?



[harrymudd]

sieht gut aus



[MS-SPO]

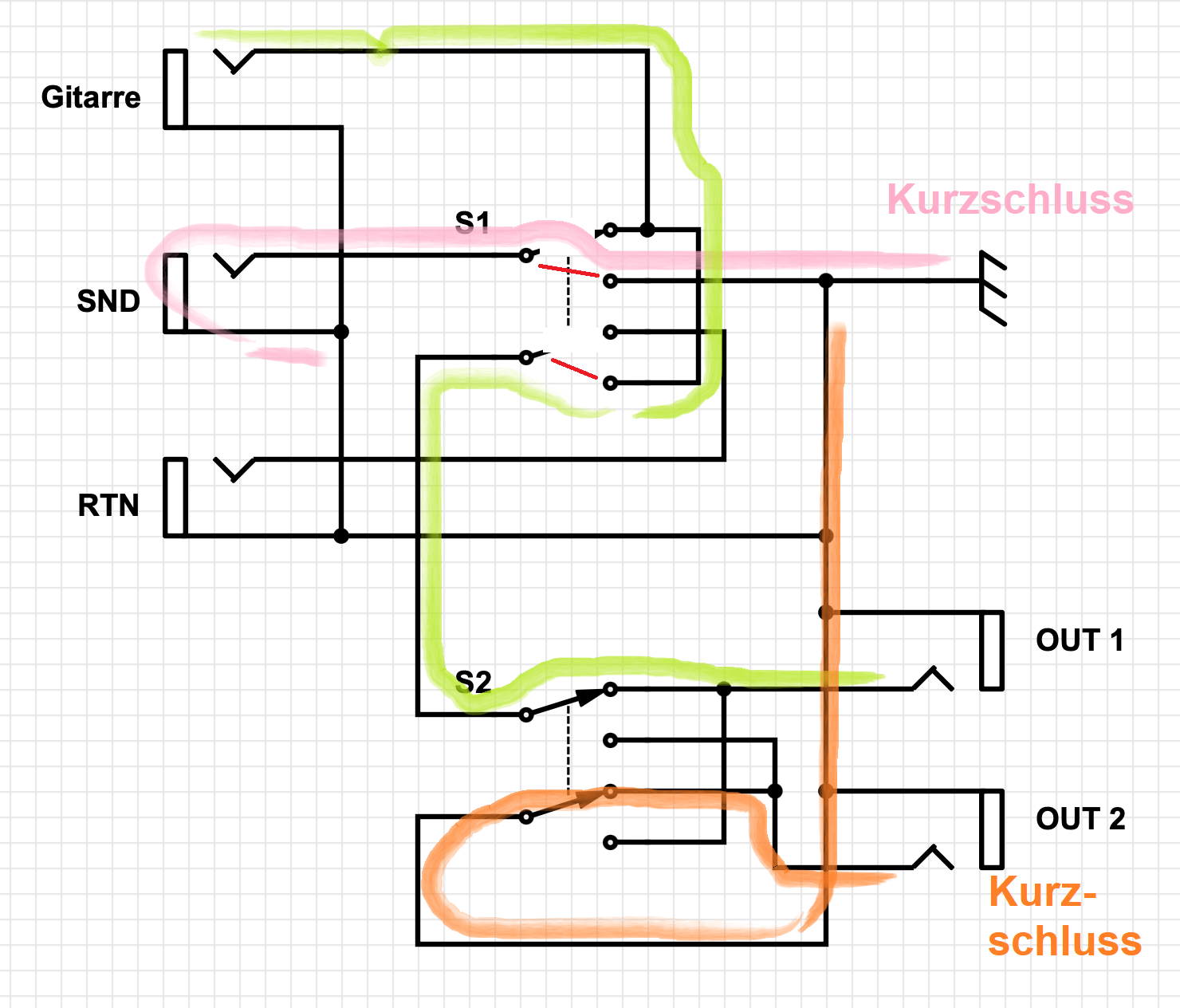

Hm,

• 2 Schalter in je 2 Stellungen
• ergibt 4 Kombinationen
• bei zweien davon frage ich mich, ob Du das wirklich möchtest?
• die anderen beiden überlasse ich Anderen

Falls nicht:

• wäre eine Tabelle ein guter Start,
• die zeigt: welches Signal mit welchem verbunden werden soll
• für die 4 Kombinationen



[chris_kah]

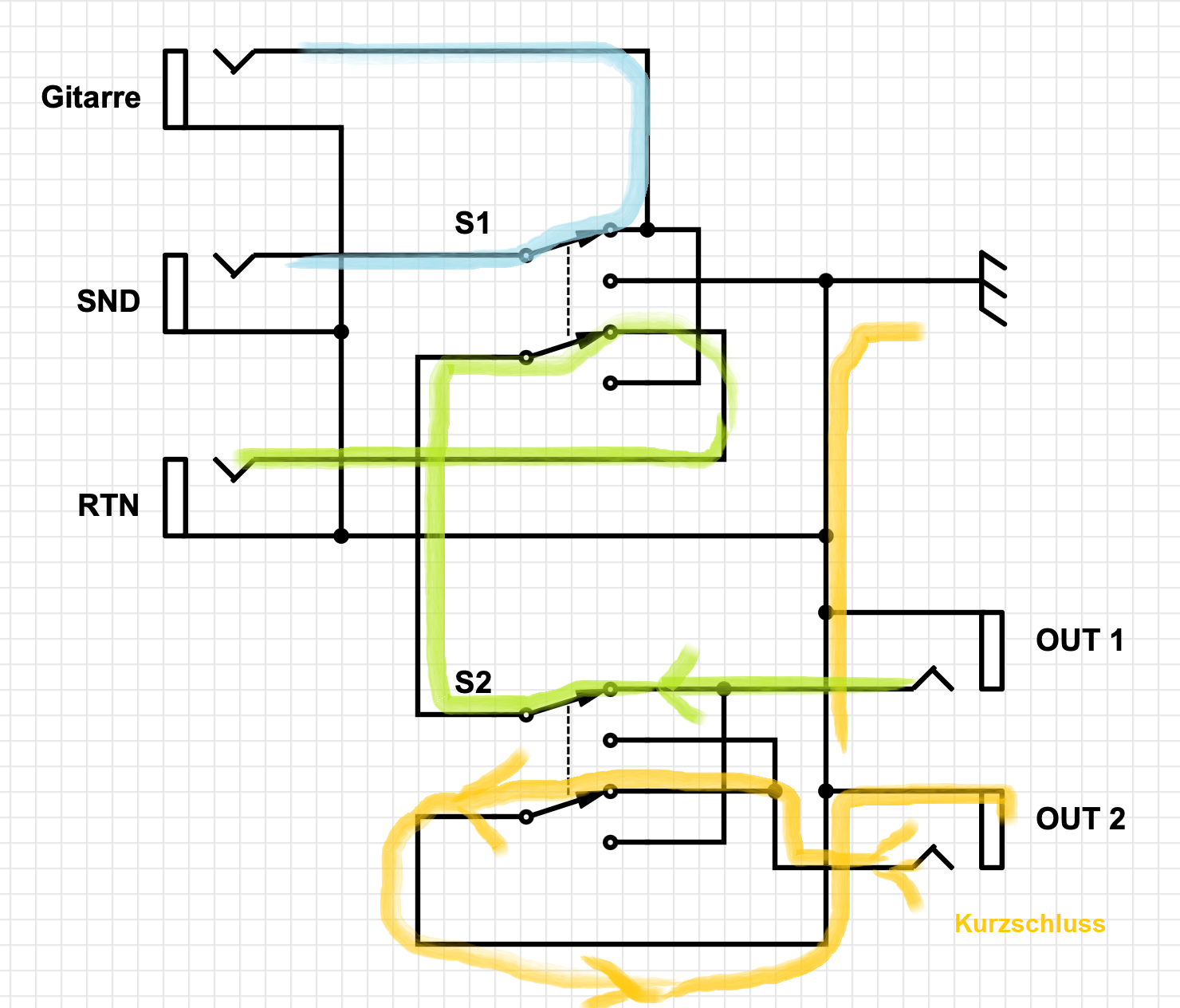

Du denkst von der falschen Seite. Die Kurzschlüsse sorgen dafür, dass im Falle des Nichtgebrauchs kein falsches Signal in die Schaltung kommt. Z.B. im unteren Bild wird der Send auf Gnd gelegt, während die Loop nicht aktiv ist. So kann z.B. kein Brumm in die Loop gelangen, der wventuell bei einem Delay nach dem Umschalten zu hören wäre.

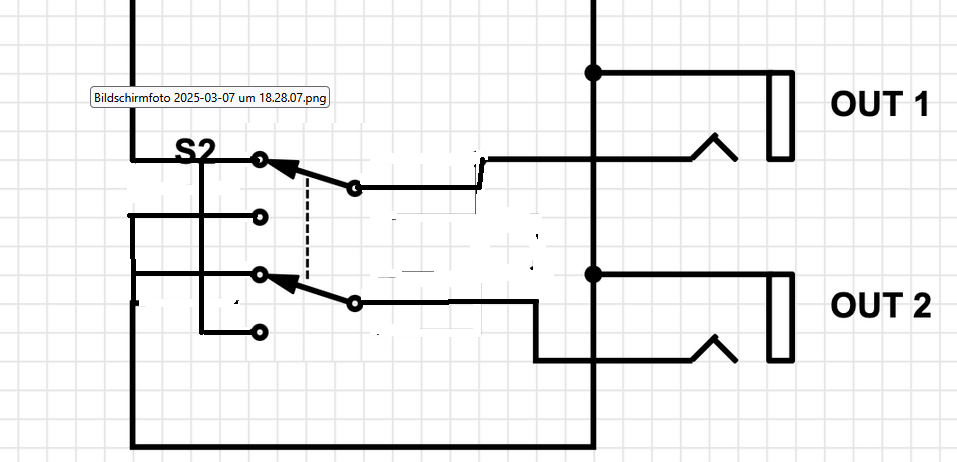

Ich hätte allerdings S2 anders herum eingebaut. Die gemeinsamen Kontakte des Umschalters gehen jeweils auf den Out und werden zwischen Signal und Masse umgeschaltet. Ist aber Jacke wie Hose.
So:



[MS-SPO]

Du denkst von der falschen Seite.

Das ging völlig ohne denken

Wenn es so gewollt ist, zb das Gerät, das an Out2 hängt, dort kurzzuschliessen: ok.
Falls nicht: Fehler.



[chris_kah]

Nicht benutzte Eingänge werden gerne mit einem Kurzschluss abgeschlossen, damit dort keine Störspannung entsteht, also Ruhe ist.



[unixbook]

Ich habe den Plan an ein paar Stellen noch weiterentwickelt:

- Aus Platzgründen habe ich statt einer SEND- und einer RETURN-Buchse jetzt eine INSERT-Buchse verwendet.
- Eine LED leuchtet jetzt wenn das im INSERT hängende Effektgeräte aktiv ist.
- Für die Ausgänge möchte ich nun doch isolierte Buchsen verwenden, damit die Amps sich nicht "sehen"

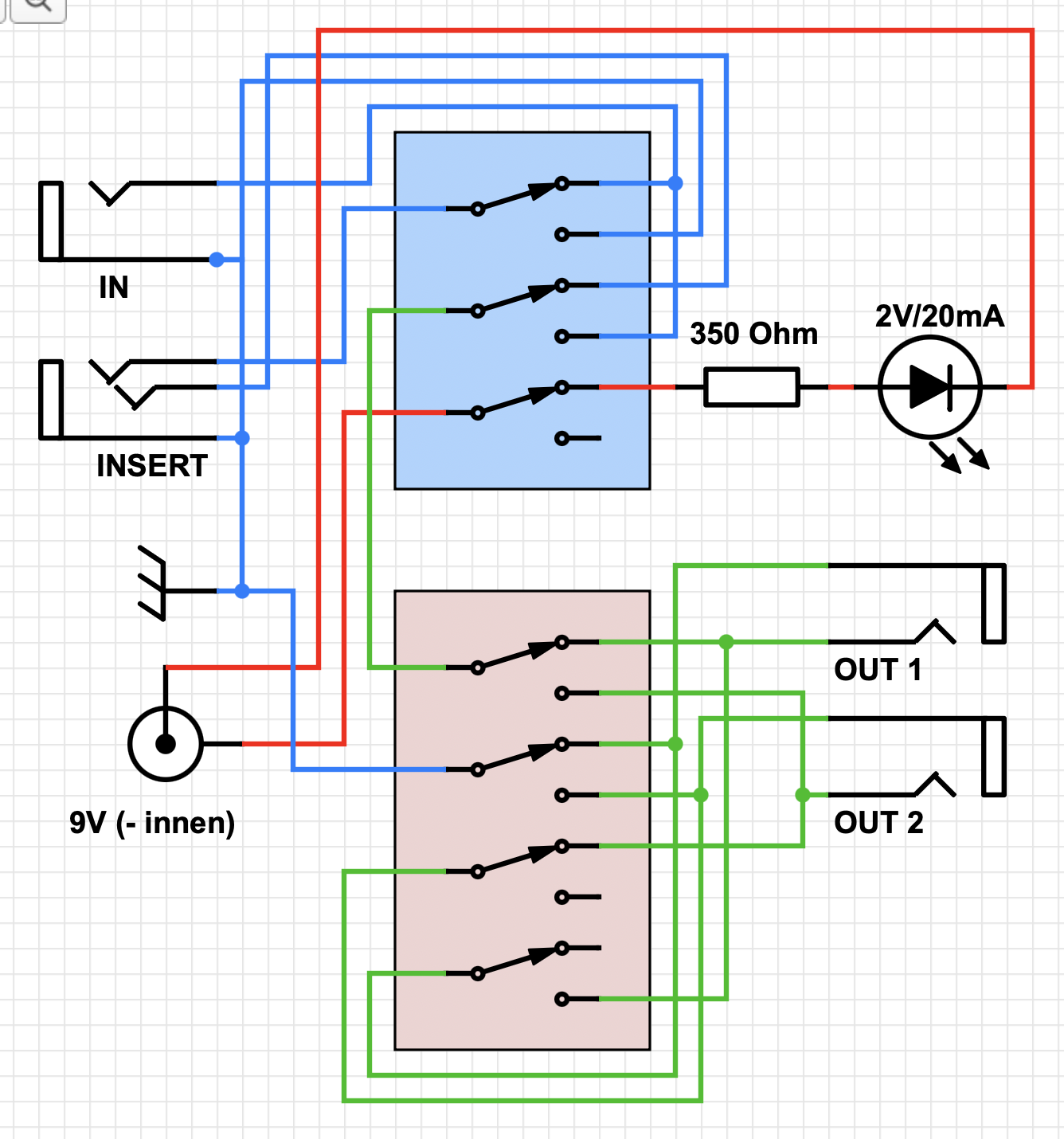

Hier der überarbeitete Plan:

Passt das so?



[unixbook]

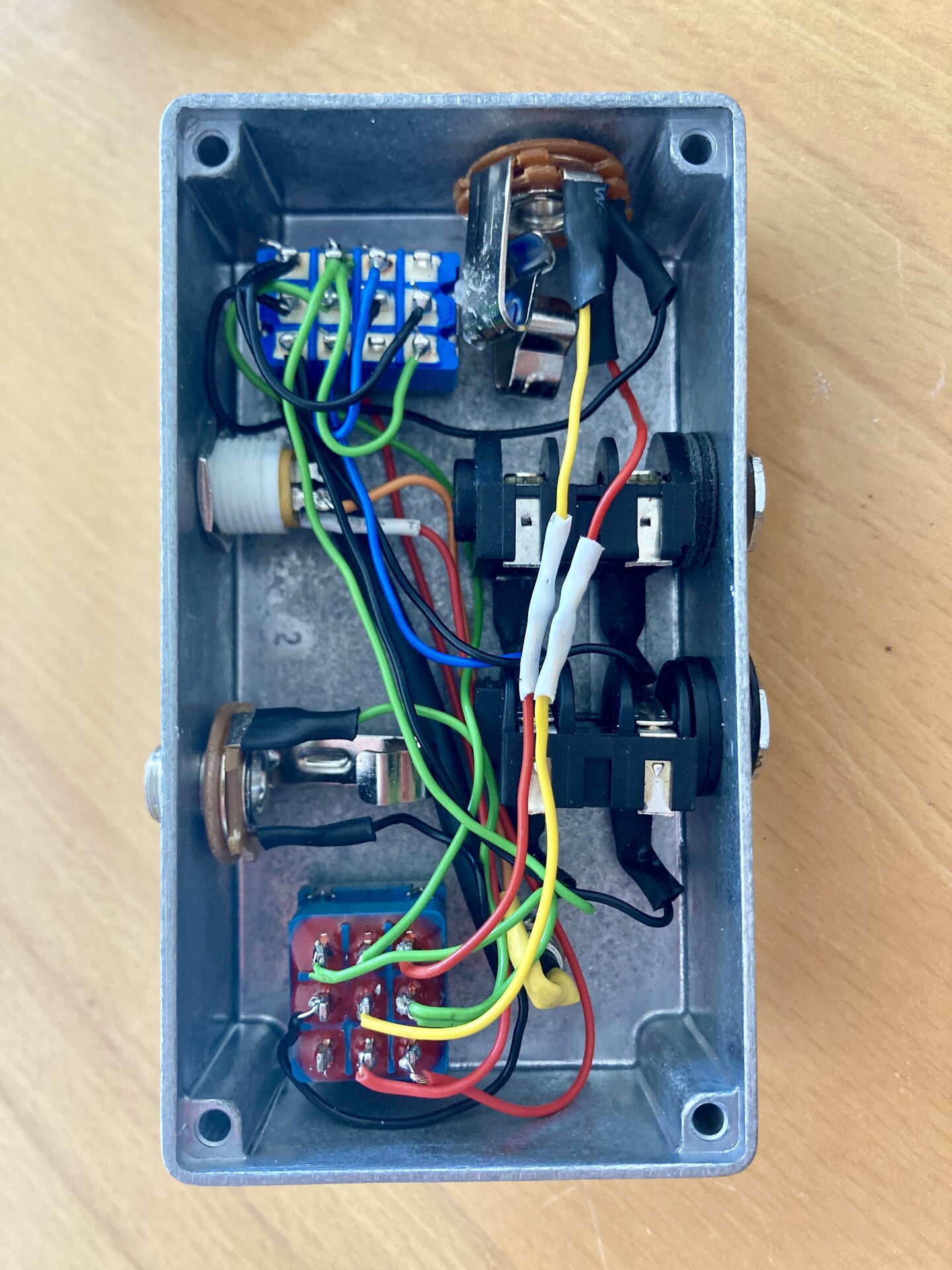

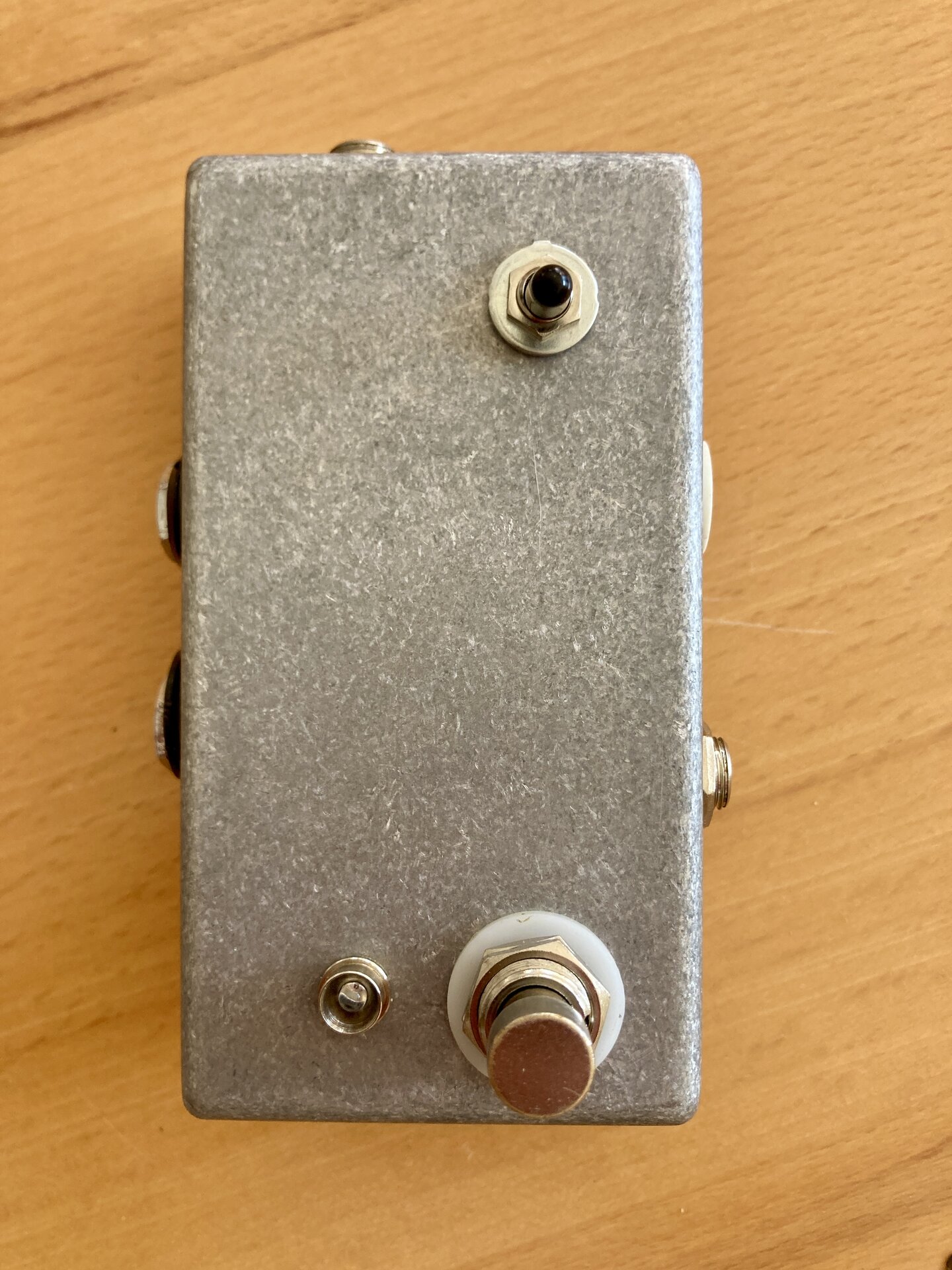

Heute die Ruhe genutzt und den Plan umgesetzt - Schaltplan funktioniert!
