Fragen zu Bigsby-Clone Auflage bei Arch Top und Perloid aging

[Ben zen Berg]

Ich werde es in die unterste Schublade stecken und erst wieder anrühren, wenn Klempner Arbeiten anstehen.



[Ben zen Berg]

Pickguard und Trusrod Cover sind das erste Projekt, das ich mit meiner neuen Baby-CNC produziert habe.

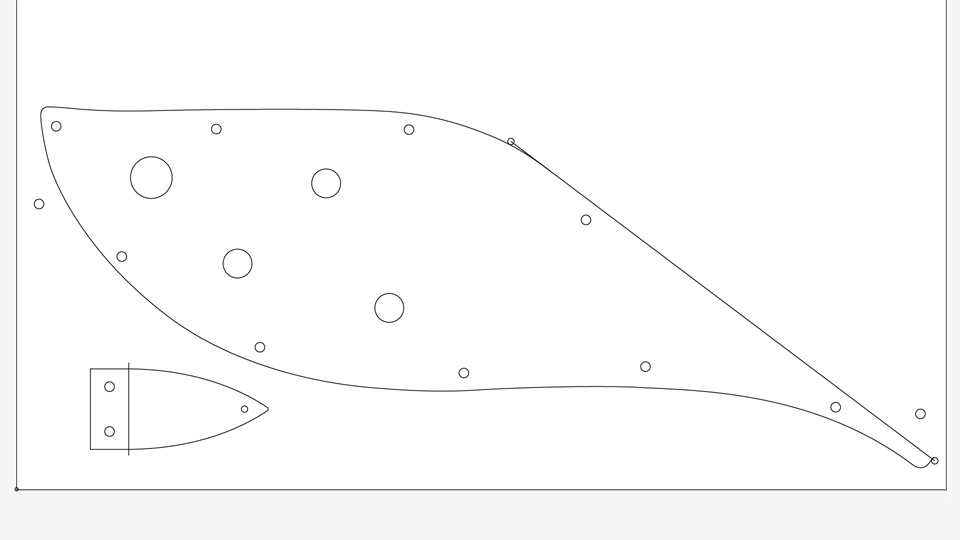

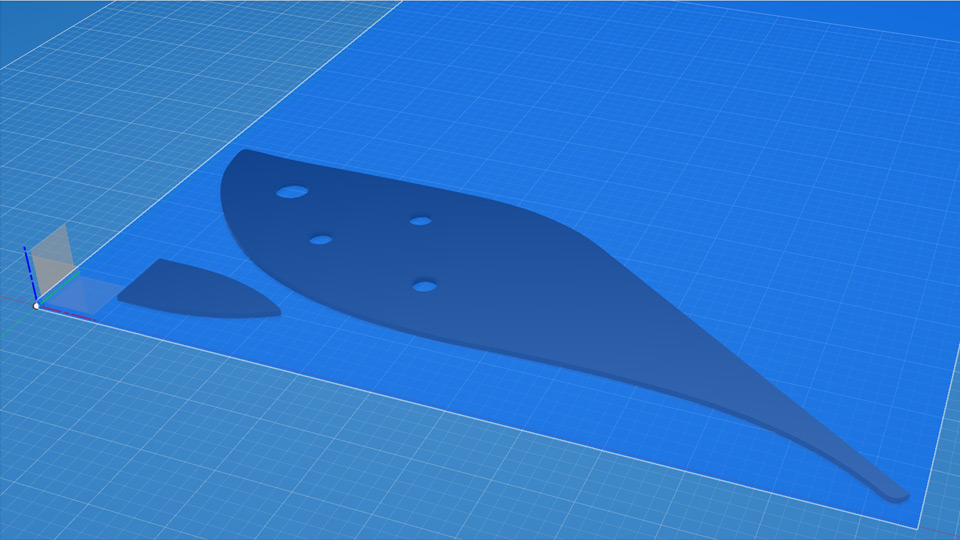

Zuerst habe ich beides in einem Vector-Programm erstellt.

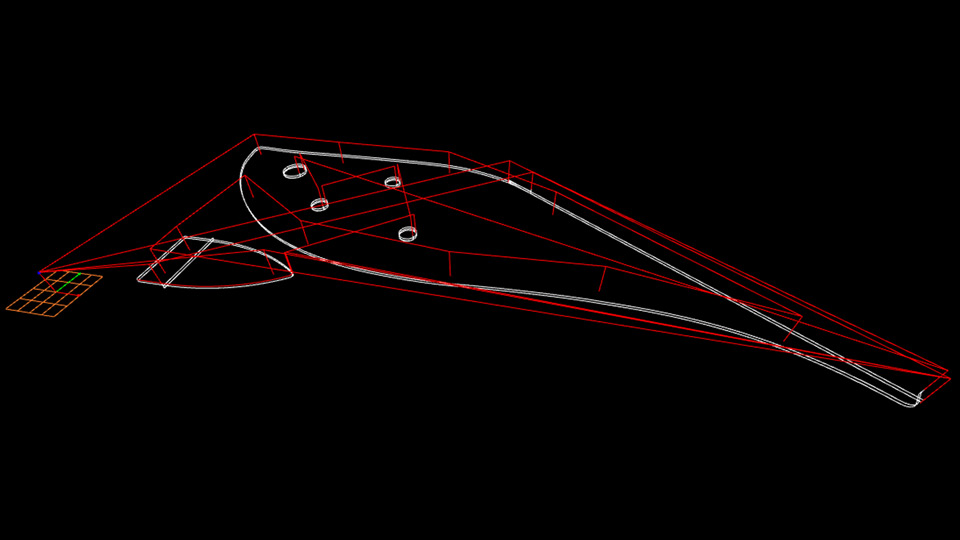

Die Positionen für die Bohrungen habe ich aus der Vector-Datei übernommen und in G-Code geschrieben. Das ist der Maschinen-Code, mit dem die CNC gefüttert wird. Eigentlich kann dieser Code in AutodeskFusion generiert werden. Aber ich habe ein Probleme beim Setzen des Nullpunktes und muss den exportierten G-Code immer nachbearbeiten. Da bin ich für die Bohrungen schneller, wenn ich das direkt in G-Code schreibe.

Bei den Konturen ist das nicht der Fall, diese habe ich generieren lassen und anschließend den händischen und den generierten Code in einem Tool für G-Code-Simulationen gecheckt.

Und dann wurde gefräst.


View: https://www.youtube.com/watch?v=K0jj0274xh0

Die CNC-1830 pro ist ein extrem günstiges Produkt für die Hobbyanwendung. Das Gerät vibriert sehr stark - ich muss mal schauen, wie ich das in den Griff bekomme. Im ersten Versuch habe ich noch ohne Schlicht-Gang gefräst, das werde ich im nächsten Projekt mit einplanen. Durch die starke Vibration ist die Fräskante doch sehr rau.

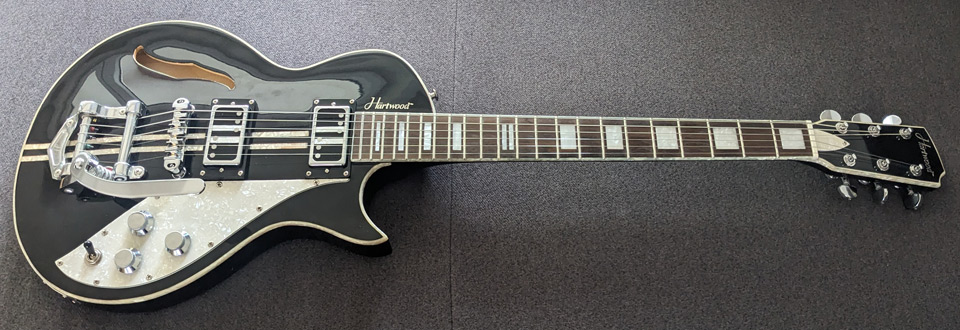

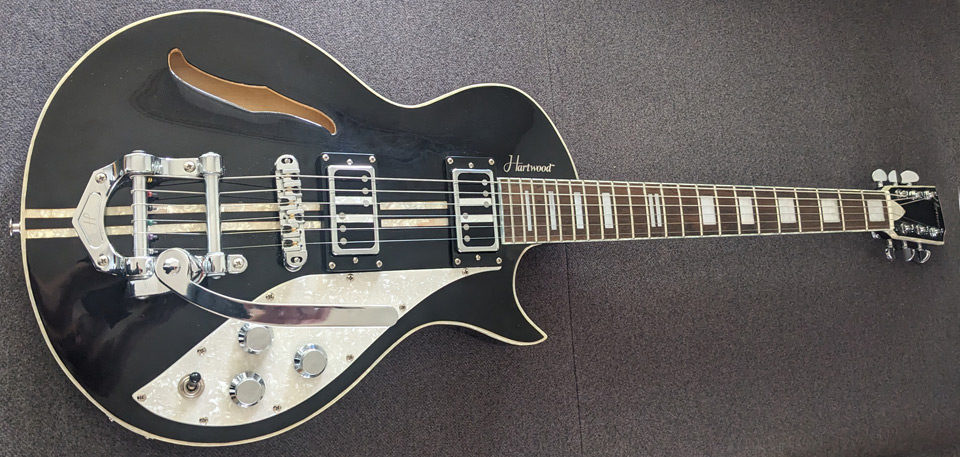

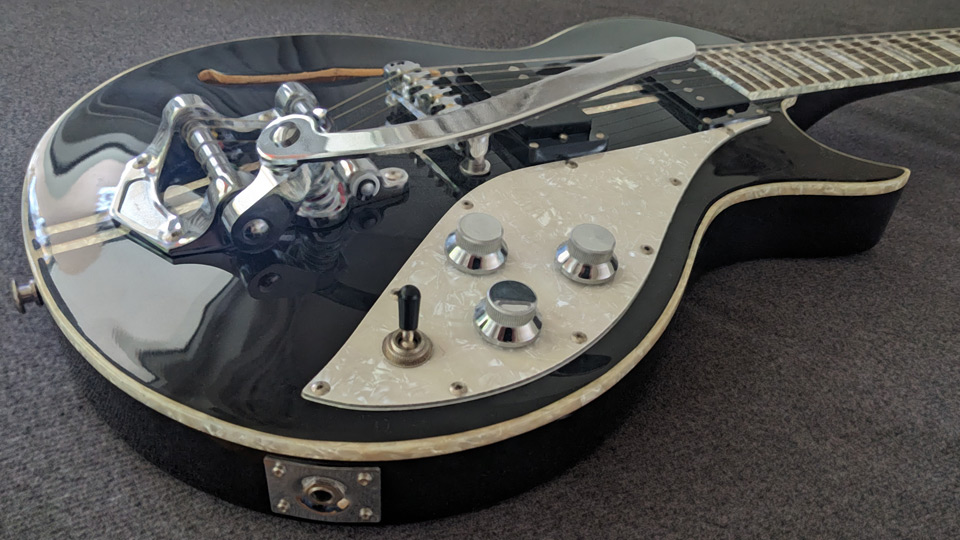

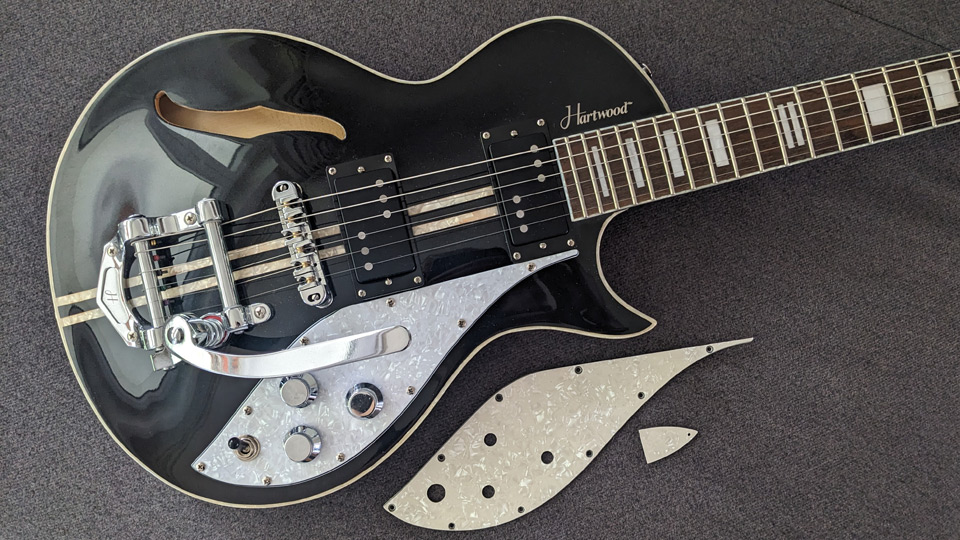

Farblich pass das neue Pickguard besser, finde ich.



[Gast68529]

Sehr geil! Würdest Du damit ggf. irgendwann mal Auftragsarbeiten für den geneigten Hobbybaster annehmen?



[Moselaner]

@Ben zen Berg Wie fixierst Du das Material auf Deiner Fräse ?



[Ben zen Berg]

Einfach mit Schrauben, die in die Opferplatte geschraubt werden.
@Adrenochrome Das ist schon aufwendig. Im DIY noch Zeit intensiver, als beim Profi - da vieles noch erlernt und getestet werden muss. Im geselligen Miteinander als (oder besser mit) Zeitvertreib durchaus denkbar. Als Auftragsarbeit wohl eher unrentabel und trotzdem viel zu teuer.



[Ben zen Berg]

Ich habe etwas mit dem Layout gespielt. Eine weiter Besonderheit der Gitarre ist, dass der Rallyestreifen nicht wirklich zentriert mit dem Saitenverlauf übereinstimmt. Man kann das gut an der nach oben verschobenen Vibrato-Achse erkennen. Die obere Saite klebt fast an der Vibrato-Wand während die untere Saite fast sechs Millimeter Abstand hat. Deswegen hadre ich ein wenig, die Rallyestreifen für die Pickup-Cover aufzugreifen.

Bei der frontalen Aufsicht fällt es natürlich sofort auf - aber aus anderen Perspektiven fällt das nicht so stark auf, da aufgrund der unterschiedlichen Höhen auch die optische Flucht die fehlende Übereistimmung ein wenig vertuscht. Ich finde das Cover mit Streifen aber harmonischer, als wenn das Inlay uni schwarz oder komplett aus Perloid besteht.

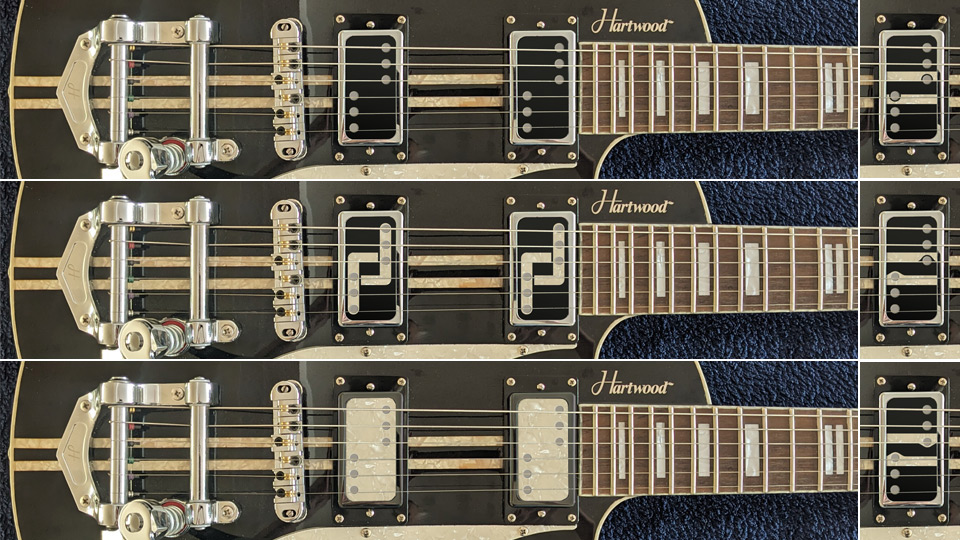

Außerdem habe ich noch weitere Layouts bezüglich der Perloid-Rallyestreifen erstellt - die mich aber alle nicht wirklich überzeugen.



[Bassturmator]

Die mittlere Variante finde ich sehr stimmig und sie hätte einen hohen Wiedererkennungswert.



[Ben zen Berg]

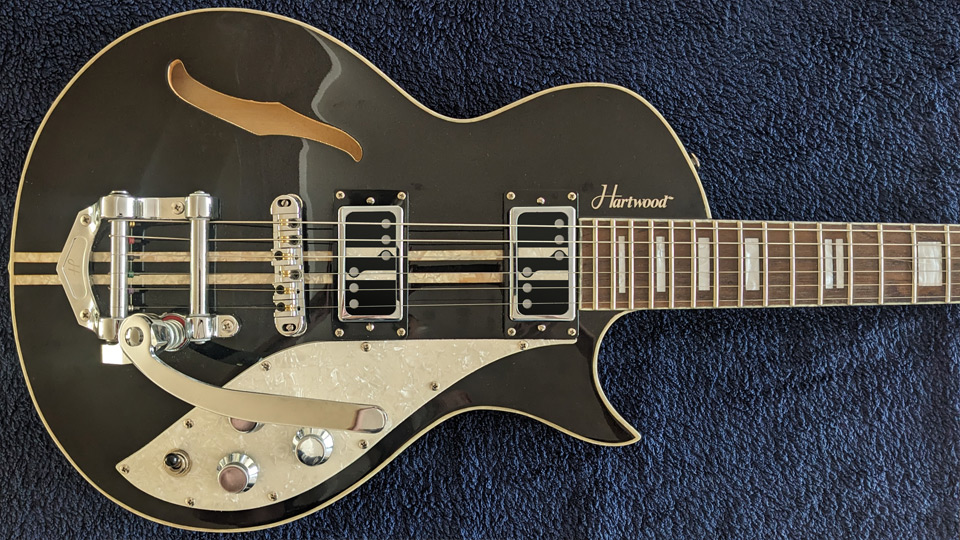

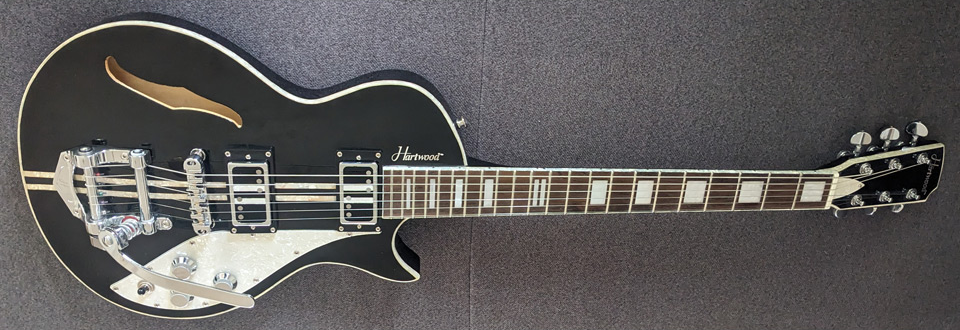

Die Pickups sind fertig und montiert. Ich habe ein ganz einfaches Layout verwendet, da 1 mm breite Stege viel zu filigran für die Baby-CNC sind.
Wie erwartet, fällt die nicht vorhandene Parallelität der Streifen je nach Perspektive mal mehr und mal weniger auf. Und auch der Farbunterschied macht sich je nach Lichteinfall/Lichtverhältnis mehr oder weniger bemerkbar.

Ich bin mir nicht sicher, ob das so OK ist. Oft sieht es nett oder brauchbar aus, manchmal aber auch echt shyce.
