Gesucht: Zubehör zum Rackkit "Sennheiser D1 GA4" für 9,5"-Rack

[mix4munich]

Ich habe meine Funkmikros umorganisiert. In diesem Zuge ist ein Sennheiser* ew-D1 in einem kleinen 9,5"-Rack von Flyht Pro (die ECO-Variante) gelandet - sehr angenehm zu tragen jetzt! Zu dem Empfänger habe ich das Rackkit "Sennheiser* D1 GA4", das in einem 19"-Rack auch tadellos funktioniert. Hier das Kit:

Sennheiser D1 GA4*
*

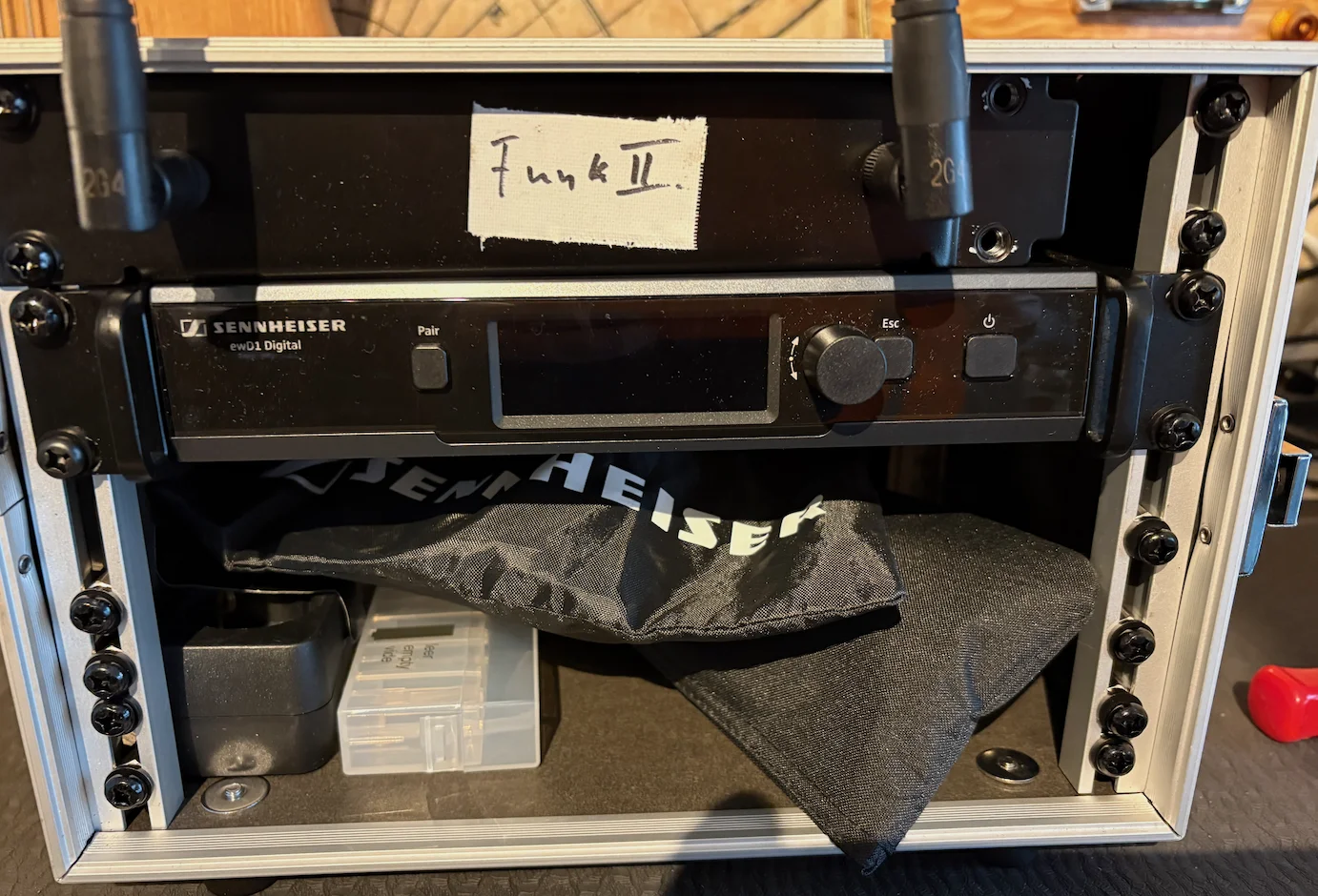

Nach dem Einbau in das 9,5"-Rack sieht die Sache jedoch so aus - man beachte die nicht ganz so elegante Lücke oben rechts:

Ich habe beim großen T schon nach einem passenden Teil von Sennheiser* gesucht, um das passend zu machen, allerdings nichts gefunden. Dasselbe auf der Seite von Sennheiser*. Kennt da jemand was, entweder von Sennheiser* direkt oder ein zufällig passendes Teil eines Marktbegleiters? Oder eine Idee, wie ich da was basteln kann - auch ohne Werkzeug zur Metallbearbeitung und allzu großes Geschick? Danke vielmals!



[lini]

Das Problem bei den 9,5"-Racks ist, dass es da (anders als bei 19") keine genormten Breiten gibt.
Ich wollte mir ja vor einiger Zeit mal ein kleines "Technikerhandtäschchen" für einen Empfänger und eine Schublade bauen lassen, bin da aber auf keine vernünftige gemeinsame Breite beider Komponenten gekommen. Von daher hab ich es dann sein lassen.
Die einzige Lösung wäre eine 9,5"-Rackblende. Ich würde an deiner Stelle aber erst mal nachmessen, ob die dann zur Breite des Empfängers passt...



[SB]

Das GA4-Kit ist ja für verschiedene Montagevarianten gedacht.
Entweder zwei Empfänger dicht an dicht und dann unten mit dem Blech verbunden, oder eben die Rackohren seitlich an einem Empfänger und dann mit dem Teil mit der Antennendurchführung auf 19" erweitert, wobei das dann ja zusätzlich ans Rackohr am Empfänger angeschraubt wird und nicht anstatt dessen, wie bei manchen anderen Herstellern.

Da das Konstrukt "Einzelner Empfänger mit zwei Rackohren" aber breiter ist als 9,5" (denn dieses Maß hätte wiederum die Einheit "Einzelner Empfänger mit einem Rackohr"), ist dieses Erweiterungsblech natürlich entsprechend um genau das kürzer.

Das Erweiterungsblech ist dementsprechend nicht dafür vorgesehen, solo in ein 9,5"-Rack montiert zu werden, und mir wäre auch nicht bekannt, dass es ein Adapterblech dafür gibt, um diese paar Zentimeter dann noch zu überbrücken. Wäre optisch jetzt auch nicht unbedingt der Hit (aber geht noch).

Ist das ein Case von Flyht Pro? Da gibt es ja Zubehör dazu. Entweder in eine geschlossene Blindblende die zwei Löcher bohren, oder eine mit D-Size-Ausstanzungen verwenden, dazu D-Size-Blindplatten und dann da die Löcher für die Antennen bohren (oder auch daneben direkt ins Blech und freuen, dass man noch D-Size-Reserve hat). Meine analogen Sennheisers haben ja entsprechend klassisch BNC, darum habe ich alles mit D-Size-Komponenten gelöst, inkl. BNC. OK, sind 75-Ohmer von Neutrik, aber da habe ich in dem Fall ein Auge zugedrückt. Gibt aber sogar 50 Ohm-Varianten, glaube von Pro Snake.

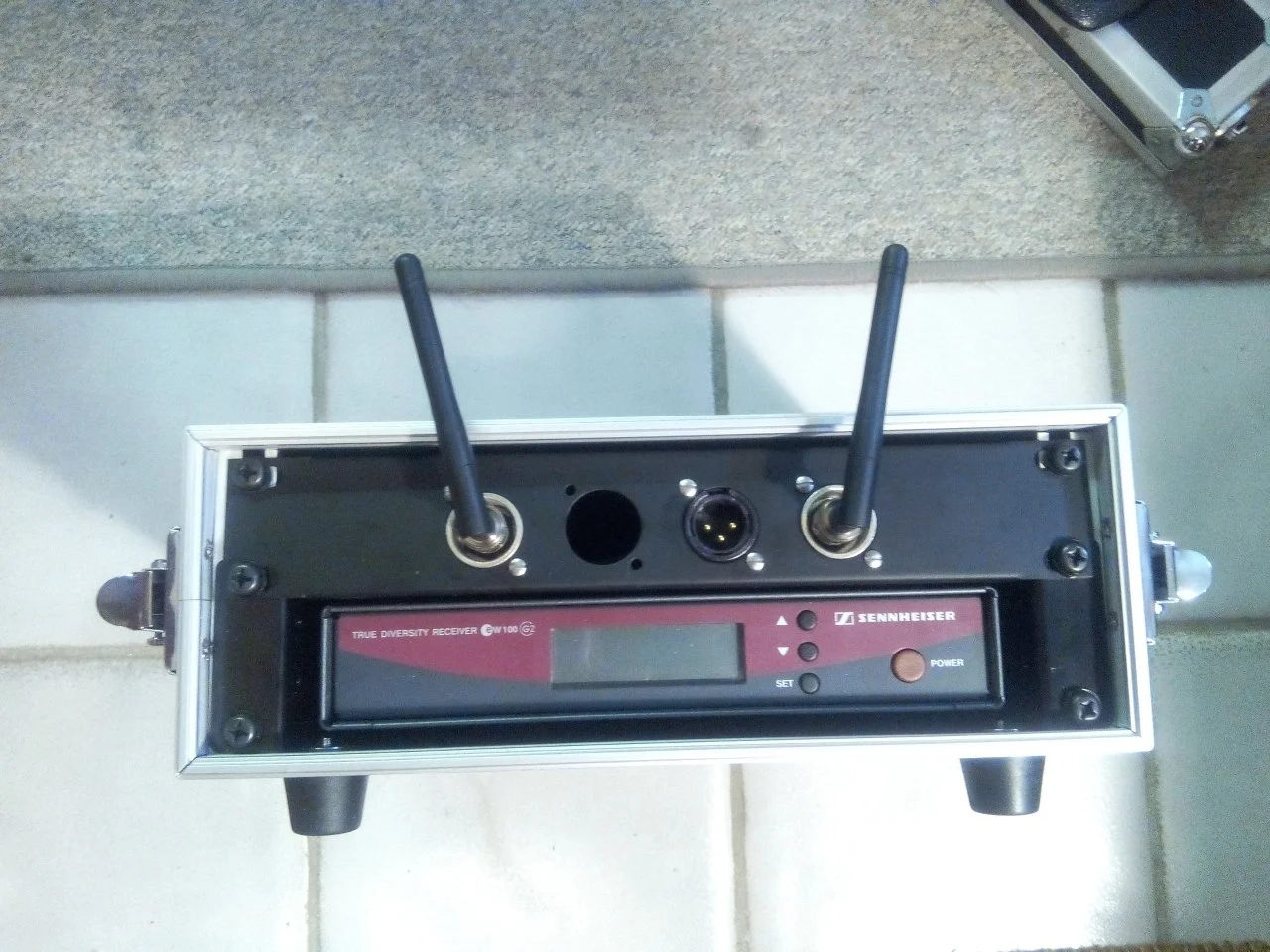

So schaut das bei mir aus, im Bild fehlt noch der PowerCon:

Wenn ich das machen "wollte" (wobei wie gesagt mein Favorit klar die Variante mit Anschlussblende ist, denn ich habe oft sehr wenig Platz und freue mich, dass ich das Rack dann genau wie auf dem Bild gezeigt hinstellen kann, da der hintere Deckel geschlossen bleibt), dann könnte ich mir das Teil von einer entsprechenden Maschine automatisiert ausschneiden lassen. Den Luxus haben die wenigsten, aber zumindest hat heutzutage ja bald gefühlt jeder zweite einen Spezl mit 3D-Drucker - du also ggfs. auch? Irgendwo kommerziell beauftragen lohnt spätestens mit Versand etc. eher nicht, da ist die Blindblende günstiger, selbst wenn der Bohrer stumpf ist und seine Zeit braucht...



[Mathias1234]

Ich würde ja ein Stückchen Blech mit 4 Löchern machen und dort anschrauben. Aber wenn du da nicht so bewandert bist, dann vielleicht wirklich 3d Druck oder mal beim Metallbauer um die Ecke was in die Kaffeekasse werfen.



[mix4munich]

... Ist das ein Case von Flyht Pro? Da gibt es ja Zubehör dazu. ...

Ist es, die ECO-Version. Ich habe das mal im Originalpost ergänzt.

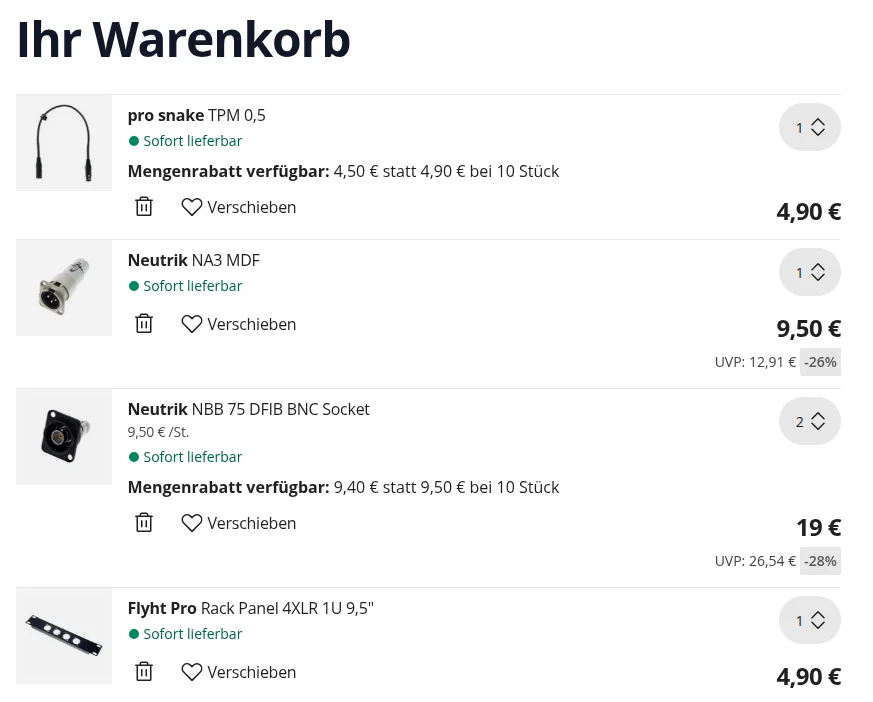

Habe mal was in den Warenkorb gelegt. Die Buchsen (2 * BNC und 1 * XLR, lötfrei) kosten mich fast 30 Taler... Die zugehörigen Schrauben müsste ich noch haben. Erstmal suchen. bevor ich doe dann nachbestellen "darf".

Das Problem bei den 9,5"-Racks ist, dass es da (anders als bei 19") keine genormten Breiten gibt...

Guter Einwand, das wusste ich nicht, habe aber in den Bewertungen auf der Thomann-Seite gelesen, dass einige 9,5"-Blenden auch für die 10-Zoll-Racks aus dem Klein- oder Homeserverbereich passen. Kann ich mal ausprobieren, sowas wartet bei mir auch noch auf seinen ersten Einsatz. Allerdings umschiffe ich dieses Problem (hoffentlich zumindest), indem ich Rack und Blende vom selben Hersteller kaufe.

Allerdings habe ich nun doch irgendwie Manschette, für so eine rein kosmetische Angelegenheit 40 EUR in die Hand zu nehmen, zumal dieses Rack nur eine Handvoll Einsätze pro Jahr haben wird. Zumal ich durch den Umbau ja die Originalbuchsen von Sennheiser in Rente schicken würde, was ich irgendwie auch wenig nachhaltig finde. Vielleicht bastele ich mir mit einer Blende in passender Breite dann doch etwas Einfacheres. Mal den notwendigen Lochdurchmesser checken und ggf. einen passenden Bohrer kaufen oder den Dremel vom Nachbarn ausleihen...

Flyht Pro Rack Panel 1U 9,5"*​

*​



[lini]

Ja, selbst die beiden Serien von FlyhtPro haben unterschiedliche Einbaubreiten. Bei teuren Racks (z.
B. von Procase) kann man teilweise die Rackschienen in der Breite verstellen.



[mix4munich]

Ja, selbst die beiden Serien von FlyhtPro ...

Meinst Du damit die Serien ECO und PRO bei den 9,5-Zoll-Racks oder 9,5 vs. 19 Zoll?



[SB]

Irgendwie gerät da aber gerade einiges durcheinander, oder? Davon abgesehen, dass ich wie gesagt die korrekten 50-Ohm-Durchgangsbuchsen nehmen würde, nachdem es die ja mittlerweile von Pro Snake und Hicon gibt, hast du doch ohnehin SMA-Anschlüsse? BNC bringt dir doch gar nichts beim D1?

10-Zoll-Hardware passt übrigens nicht. Wir hatten seinerzeit in der Firma einiges probiert, weil wir ein neues Strangpressprofil designen wollten mit dem Ziel, dass da die diversen Blenden aus dem EDV-Bereich und VT-Bereich passen. Das war nix...

Ich hab auch nur die Eco-Serie und es wundert mich, dass die andere abweichende Maße haben soll. Es gibt doch die Blenden unterm gleichen Markennamen auch nur in einer Breite, wie passt das zusammen (im wahrsten Sinne des Wortes)?



[lini]

Meinst Du damit die Serien ECO und PRO bei den 9,5-Zoll-Racks

Kommando zurück, sorry! Das dürfte der Abstand zwischen der vorderen und hinteren Schiene sein.



[mix4munich]

So, ich muss die Blende mit zwei Löchern von ungefähr 5,5 oder 6 mm Durchmesser verunstalten. Die passenden Bohrer habe ich, damit ist die Blende mit noch etwas anderem Zeug bestellt.
