H S bestückung mit 5 wege Strat schalter

  • Ersteller Schakal
  • Erstellt am
S

Schakal

Gesperrter Benutzer
Zuletzt hier
06.01.20
Registriert
15.01.06
Beiträge
727
Kekse
396
Moin !
Ich bräuchte mal hilfe bei der verkabelung eines SH6 Humbucker und eines Single Coil und das ganze mit einem Strat 5 wege schalter.
Dazu kommen ein Volume und ein Ton Poti.
Welche möglichkeiten habe ich da und wie muß ich es verlöten.
Wichtig für mich ist, dass auf schalter stellung 1 beide Spulen des Humbuckers laufen.
Lg

zwiefldraader

zwiefldraader

Registrierter Benutzer
Zuletzt hier
30.04.21
Registriert
22.05.13
Beiträge
1.045
Kekse
8.278
Ort
zwischen LU und KL
welche Optionen hättest Du denn gerne?
Es gäbe sicherlich mehrere Möglichkeiten.

S

Schakal

Gesperrter Benutzer
Zuletzt hier
06.01.20
Registriert
15.01.06
Beiträge
727
Kekse
396
Position 1 auf jeden fall den Humbucker an der Bridge und auf Position 5 nur den Singlecoil am Neck.
Position 2 evtl Humbucker Splitt oder ebend einfach das was geht.

Fabi_S

Fabi_S

Helpful & Friendly User
HFU
Zuletzt hier
28.12.20
Registriert
16.04.09
Beiträge
1.464
Kekse
6.436
Ort
Gaimersheim
Hier ist mal ein Wiring Diagram.
Recht viel mehr kannst du auch mit dem Schalter nicht machen. Wenn du noch mehr Möglichkeiten haben willst, dann würd ich einen anderen Schalter nehmen.
Grüße,
Fabi

S

Schakal

Gesperrter Benutzer
Zuletzt hier
06.01.20
Registriert
15.01.06
Beiträge
727
Kekse
396
Jo das habe ich auch schon gesehen, ist aber leider ein 3 wege switch und ich habe ein 5 wege switch.
Lg

Zwachi

Zwachi

Registrierter Benutzer
Zuletzt hier
09.05.21
Registriert
29.03.11
Beiträge
721
Kekse
1.211
Ort
Wien

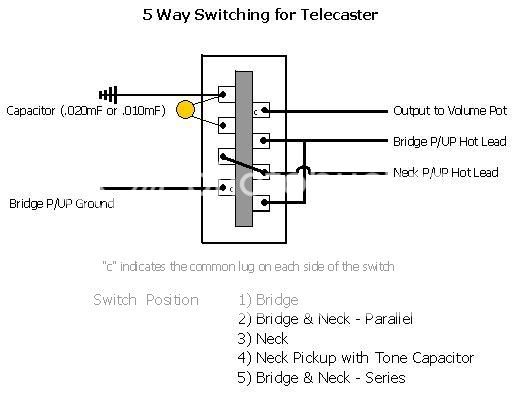

Ich werf mal dieses Wiring in die Runde, hat sich schon in ein paar Gitarren von mir bewehrt..

S

Schakal

Gesperrter Benutzer
Zuletzt hier
06.01.20
Registriert
15.01.06
Beiträge
727
Kekse
396
Na das ist doch schon was. Ich danke.
Werde das so mal ausprobieren.
Lg
