Hallo
Will in meine Billig-Strat einen Suhr DA-Bridge (4-adrig) einbauen und zwar so, dass er gesplittet ist.
Habe einen Fender 5-Wege-schalter drin. Die beiden Single-Coils (Neck und Middle) sind bereits verlötet.

Wo muss ich welche Drähte des Humbuckers verlöten.
Welche Schaltung ist überhaupt möglich?
Beispiel
1) Hals-Single Coil
2) Hals und Middle Single-Coils zusammen
3) Middle alleine
4) ??? Middle und eine Spule vom Humbucker?
5) nur Humbucker beide Spulen

Leider ist beim Pickup kein Schaltplan dabei.
Beim SH4 ist das doch ähnlich oder? Sind die Farben analog?

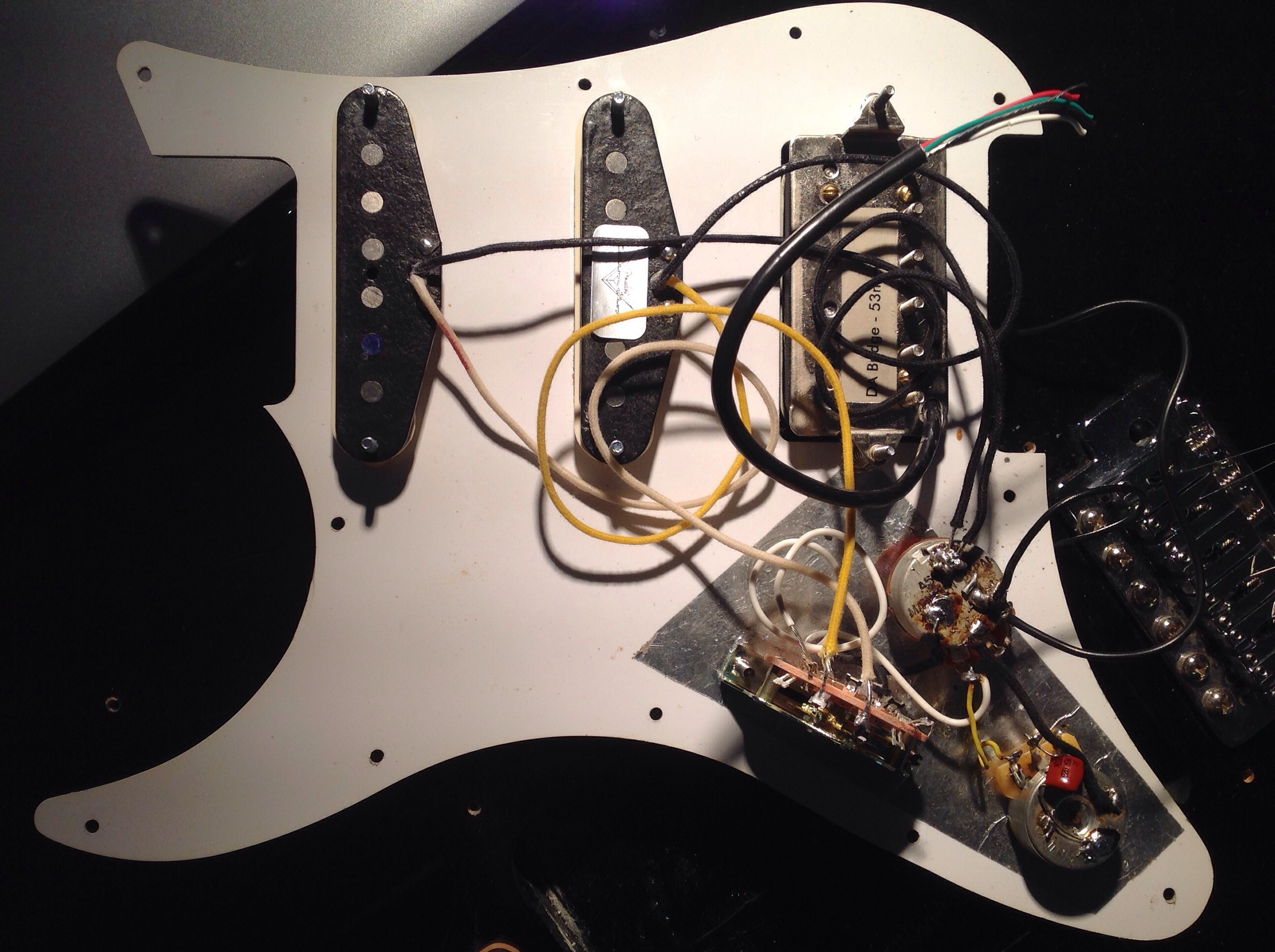

Hab zur Erklärung mal ein Foto im Anhang hinterlassen


Anhänge

  • Suhr.jpg
    1,3 MB · Aufrufe: 339
Joule

Joule

Registrierter Benutzer
Zuletzt hier
13.01.20
Registriert
25.02.12
Beiträge
208
Kekse
5
Ort
Mannheim
Ok, danke. Hab ich inzwischen auch gefunden.

Aber ist der Humbucker so gesplittet, wenn ich rot und weiß zusammenlöte?

Die Single-Coils sind von Fender. Muss ich also auch beim Suhr DA-B grün und schwarz vertauschen, so wie es bei Seymour Duncan auf der Hp beschrieben ist?

Joule

Joule

Registrierter Benutzer
Zuletzt hier
13.01.20
Registriert
25.02.12
Beiträge
208
Kekse
5
Ort
Mannheim
Hallo.
Ich brauche noch mal Hife von euch.
Hab den Suhr DA-B nun wie folgt verdahtet:
rot und weiß zusammen am 5-wege-schalter, schwarz an der bridge position des schalters und grün und silber auf masse.
In der Bridge-Position sind beide spulen des humbuckers an und er klingt auch super.
allerdings klingt es in der zwischenposition (Hb + Single Coil) eher dünn und nasig, klingt seltsam.
Hat einer ne Idee, woran das liegen könnte ?
Hab bei duncan nochmals gelesen, dass man geün und schwarz tauschen soll, falls man fender Single-coils hat.
Habe die Fat50s.
Kann es was damit zu tun haben, dass der Middle-PU gegenphasig gewickelt ist?
