Hammond M100 was ist das für ein Anschluss? Leslie?

[AchimK]

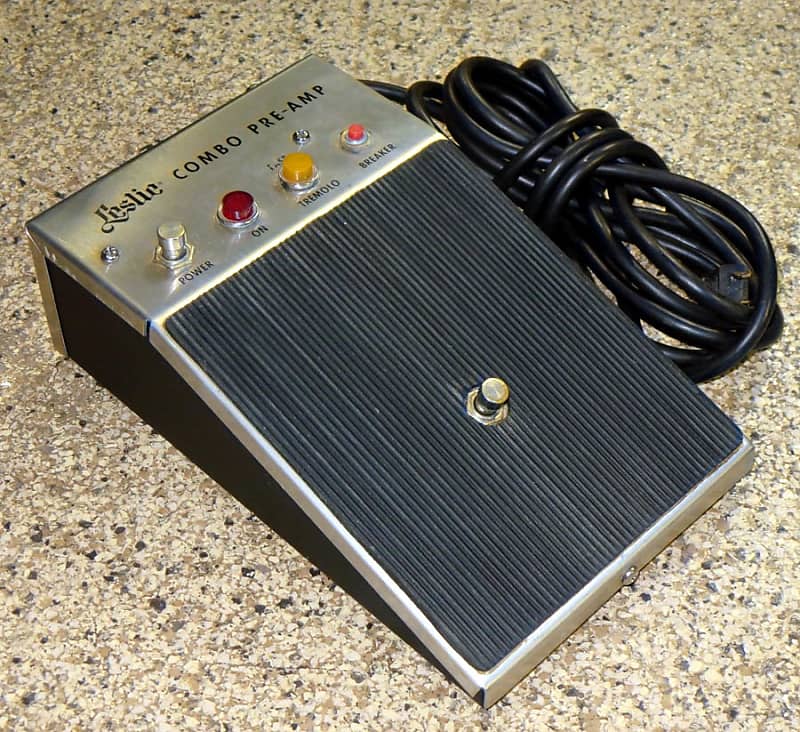

Dann wäre der "Stromgang" so: Klinke vom Line-Out der M100 in den Pre-Amp, der das Signal verstärkt und auf den Level füs Leslie hebt UND gleichzeitig schnell/langsam schaltet, per Fußschalter. Dazu braucht man ein "Lesliekabel" zwischen Pre-Amp und Leslieamp. Hier als Beispiel der Combo-Pre-amp fürs 147er Leslie:

Beitrag automatisch zusammengefügt: 13.06.24

von Hinten sieht das so aus:



[SriVischnu]

... das wäre für mich der einfachere Weg, einen connector kit anzuschließen, traue ich mir nicht zu... d.h. der Fußschalter betätigt die Funktion Rotor fast und slow?



[AchimK]

Ja! Aber der passende fürs 760er hat sogar einen Schalter für Stopp, also zwei.
Du mußt einen fürs 760er passenden Pre-Amp raussuchen, kostet in guten Zustand ca. 300 €



[SriVischnu]

o.k., ein Bild dazu habe ich schon gesehen... merci...



[maze74246]

Hi, Du brauchst einen Preamp II für das Leslie 760 mit 9 Pin Anschluss. Das Bild von AchimK ist ein Preamp I für das 122/147er Röhrenleslie mit 6 Pin Anschluss.

Ein Connector Kit ist die elegantere Lösung wenn man mit Basspedal spielen will. Der Vorteil eines Preamp ist, da kann man noch Effektpedale zwischen Orgel und Preamp per Klinkenkabel dazwischenschalten.

Gruß Matze



[Helmut]

und noch eine Anmerkung. Die 9-Pol Stecker sind mittlerweile sehr rar geworden, da werden teilweise Preise für 1 Stecker mit €70 aufgerufen. Demzufolge sind auch die 9 Pol-Lesliekabel sehr teuer geworden. Also beim Kauf des Leslies darauf achten, dass möglichst ein Kabel dabei ist.



[löwenzahn]

…… Das Bild von AchimK ist ein Preamp I für das 122/147er Röhrenleslie mit 6 Pin Anschluss……

Es ist ein Preamp für 147er Leslies. Für 122er Leslies gibt es keinen originalen Preamp von Leslie.

Michael



[SriVischnu]

... schaue mir morgen einen 770er an, Kabel liegt dabei... schwarzes Holz, das Gehäuse will ich aufarbeiten, sieht etwas mitgenommen aus... werde sowohl für den Combo Preamp II als auch für den Connector Kit die Augen offenhalten...



[SriVischnu]

Alles klar, wenn ich das richtig sehe, muss es der Combo Preamp II sein... werden im Netz allerdings für > 500,- € gehandelt, puh... LG Martin



[Alibaba100]

…ein Preamp ersetzt einen Lesliekit insofern, dass über den Klinkeneingang prinzipiell jedes Instrument angeschlossen werden kann. Der Ausgang ist dann Leslie spezifisch. Für ein 147er ist ein anderer Preamp erforderlich als für ein 122er. Dies wurde weiter oben schon beschrieben und über die Suchfunktion gibt es dazu jede Menge Informationen.

Grüße

Wolfgang



[SriVischnu]

... nun endlich konnte ich die M100 nach Verzögerungen abholen...

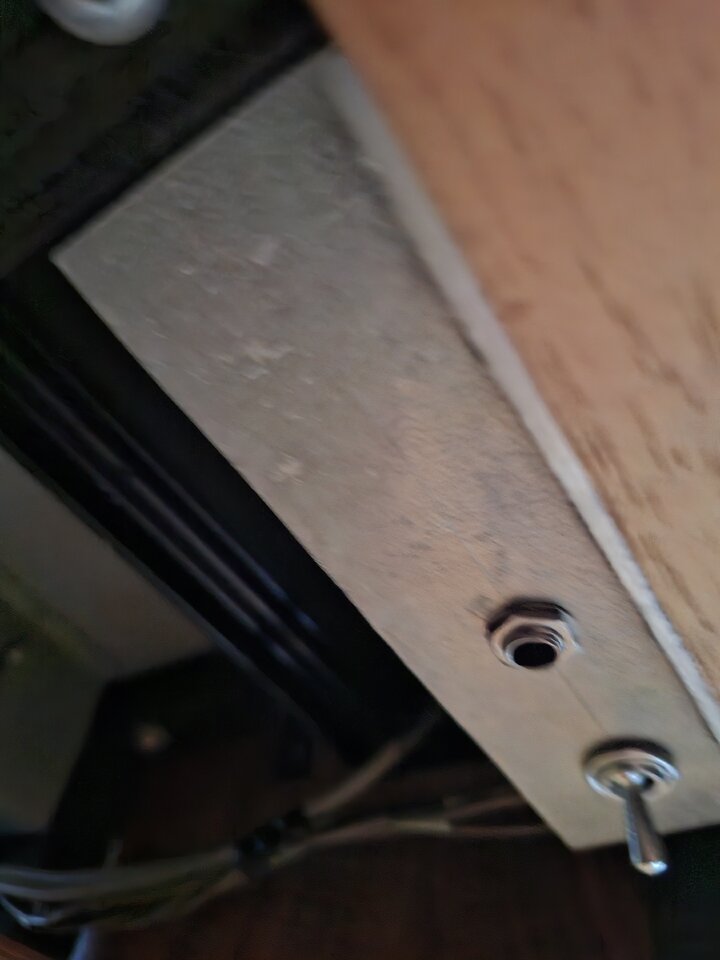

Sie hat einen eingebauten Klinkenstecker für einen Kopfhörer, dieser lässt sich per Schalter einschalten, dann ist die Orgel leise.

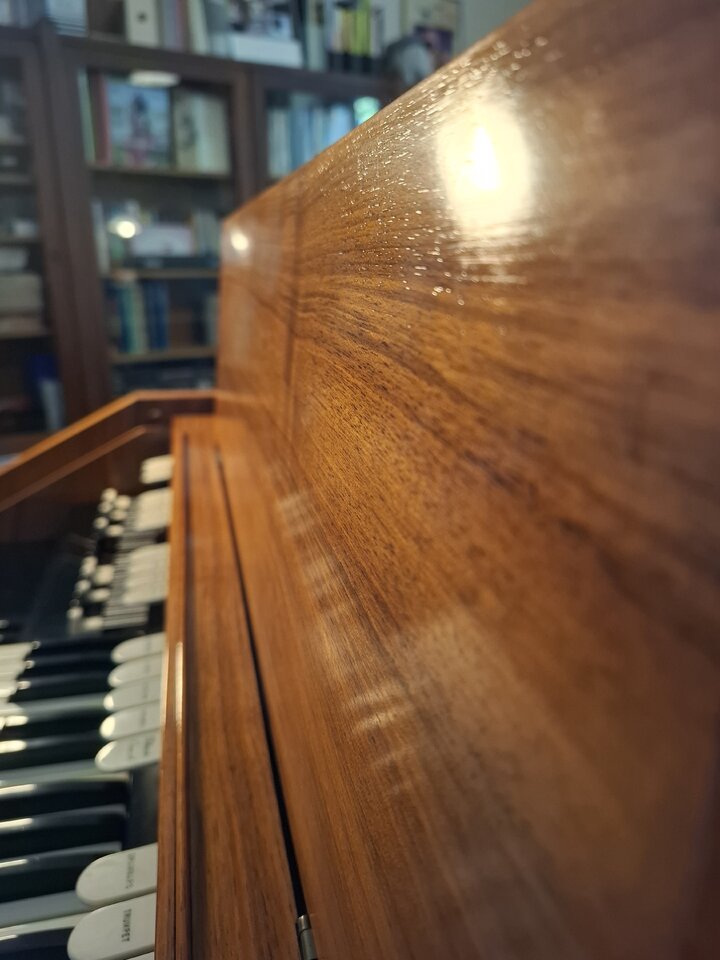

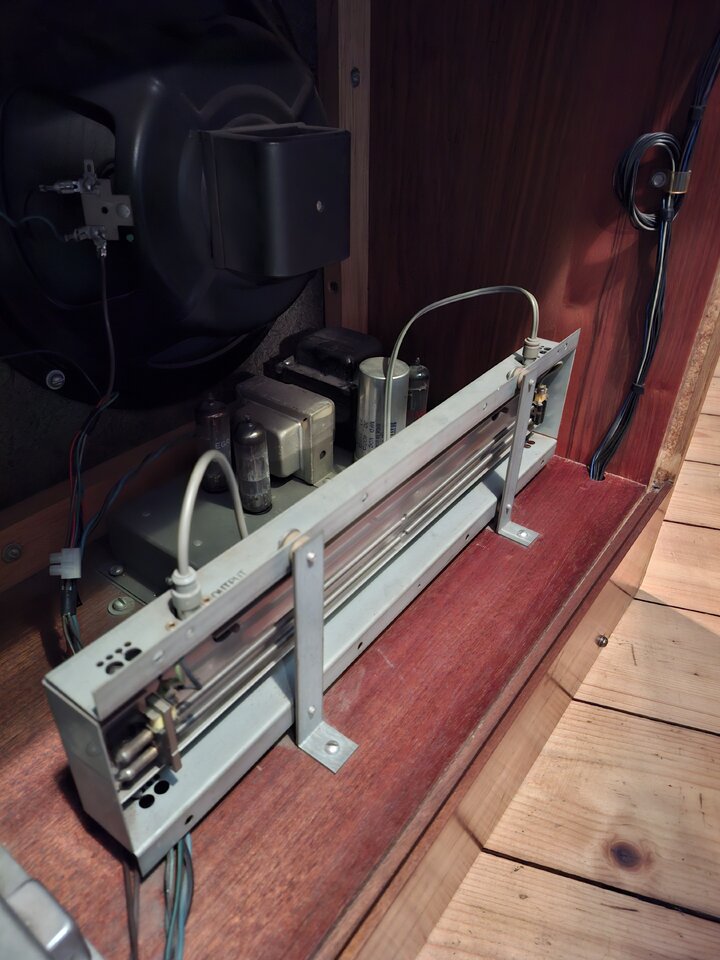

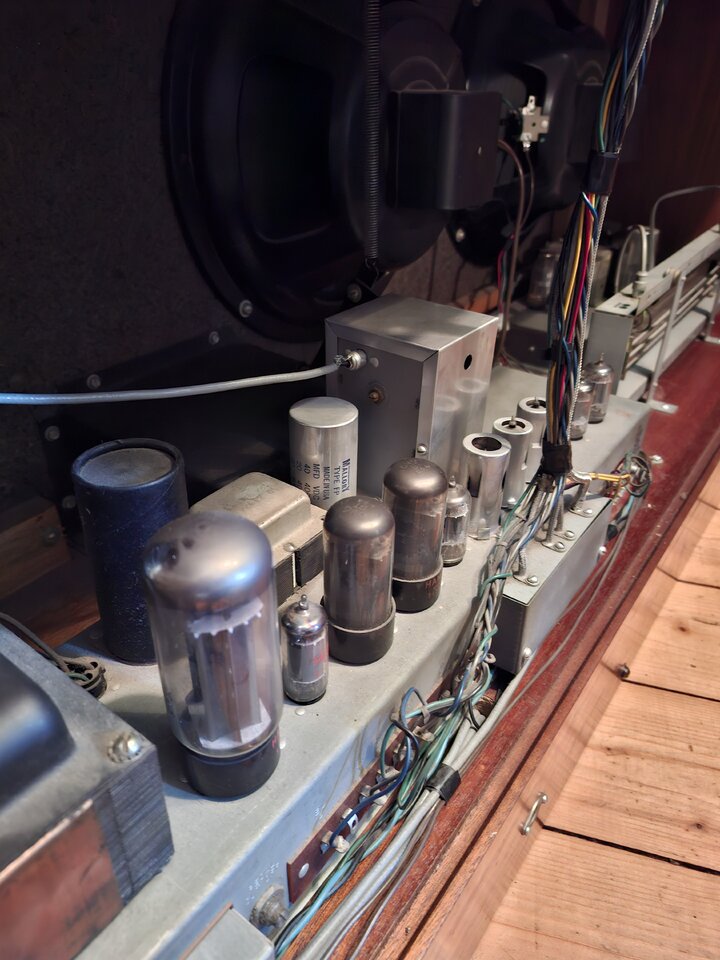

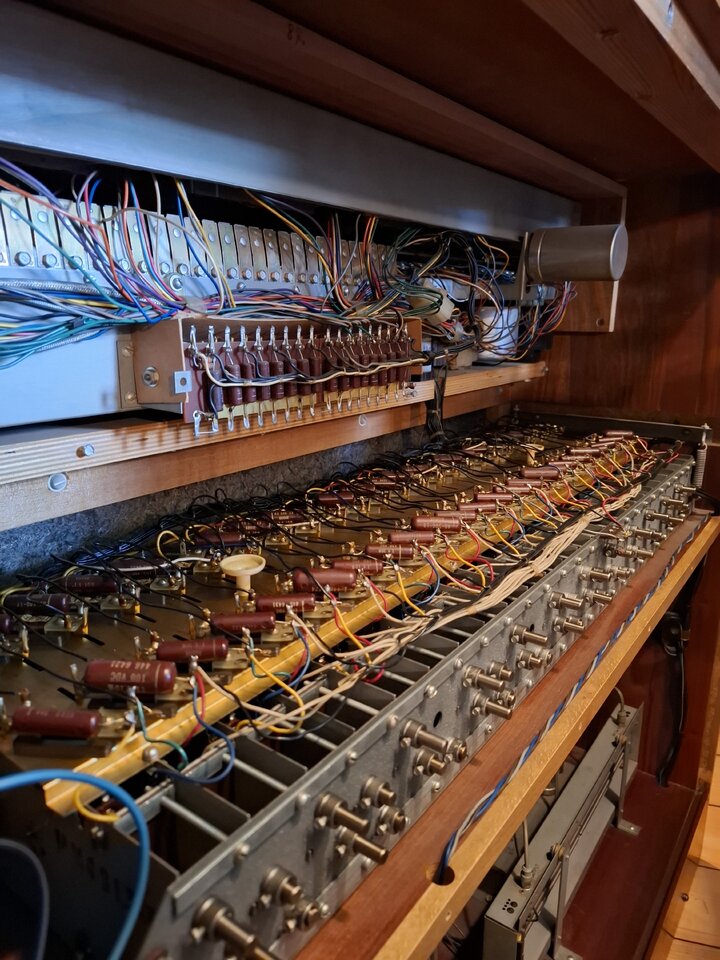

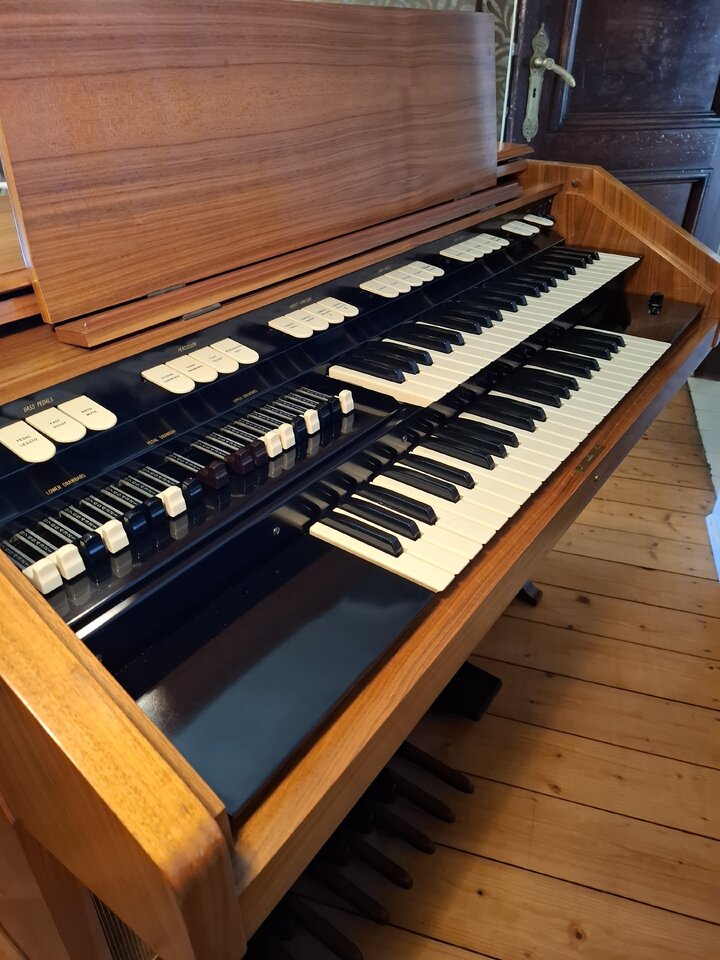

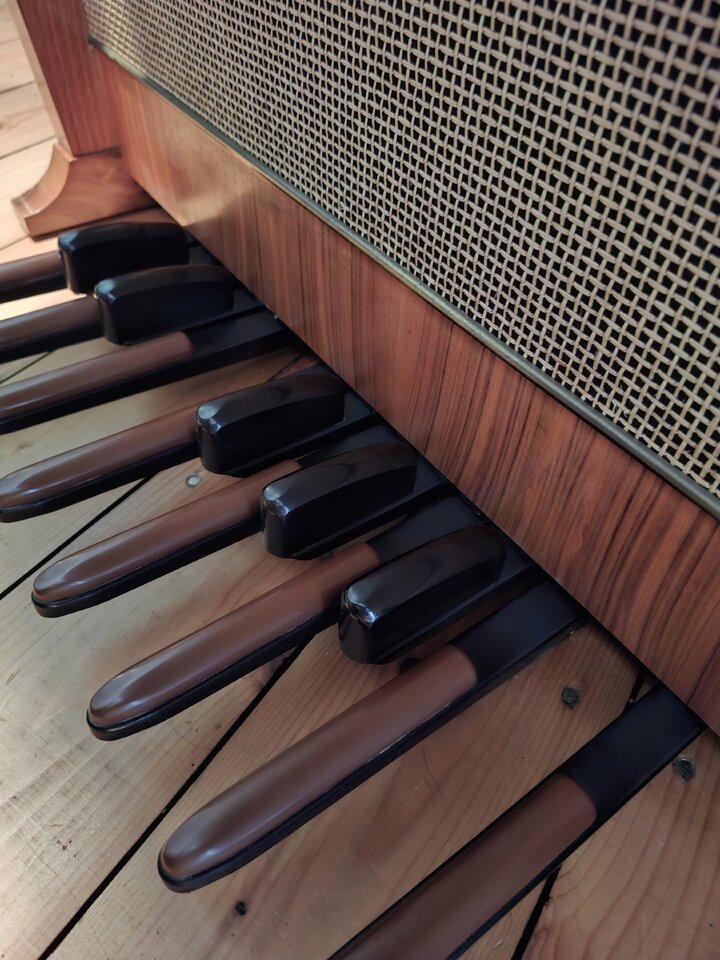

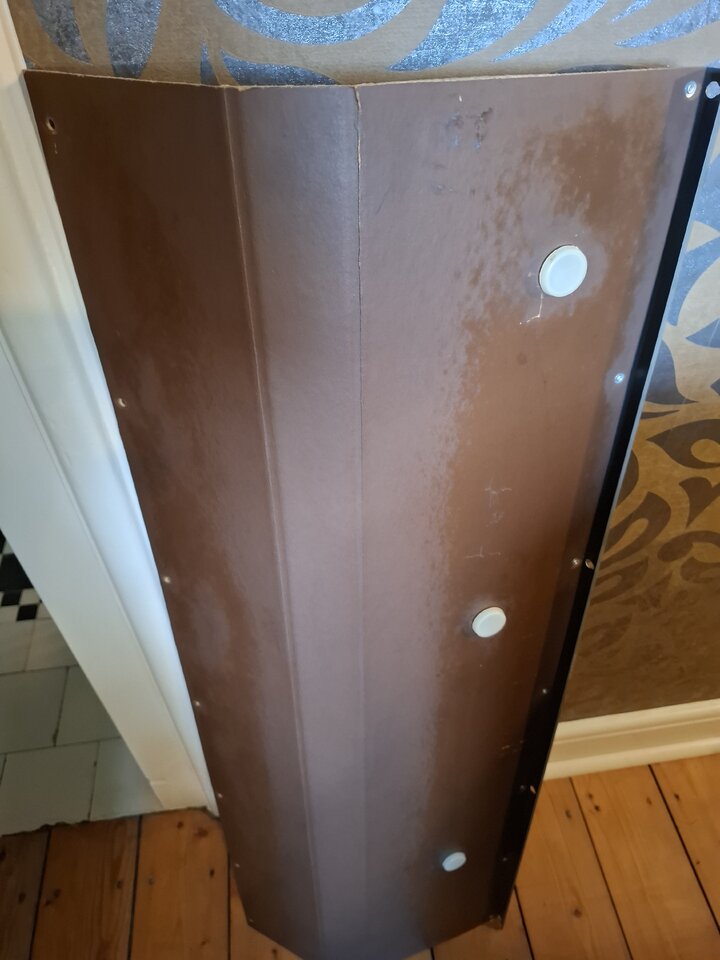

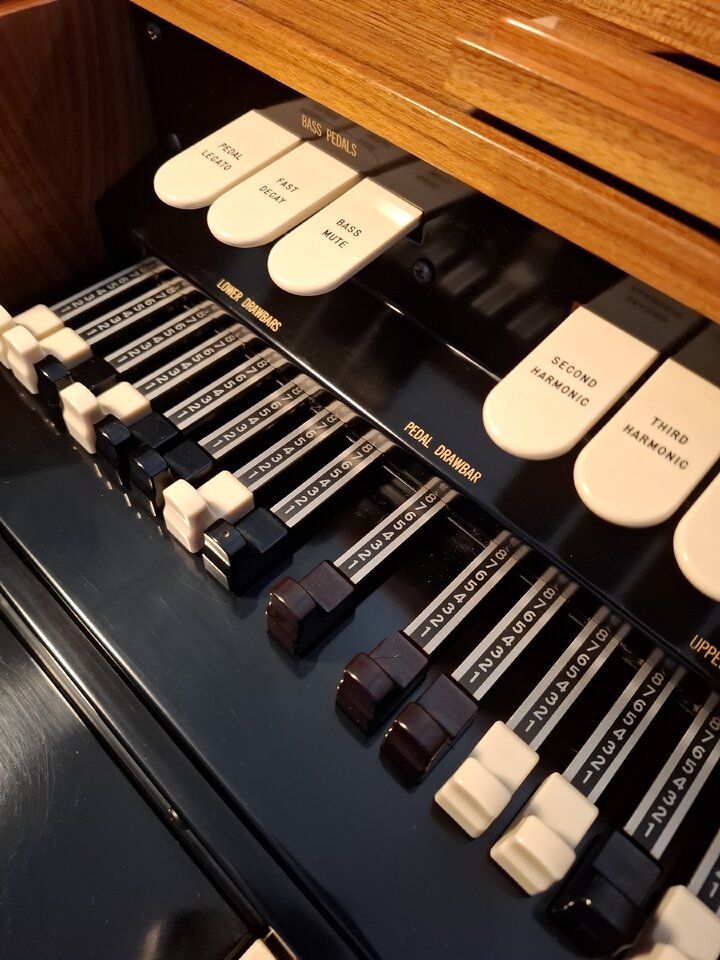

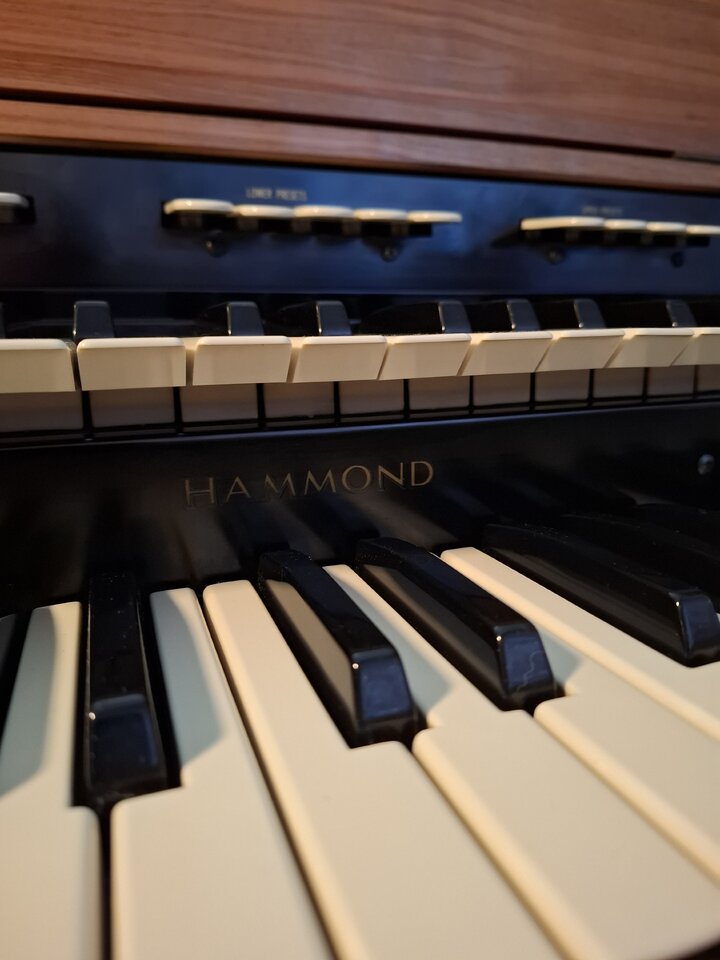

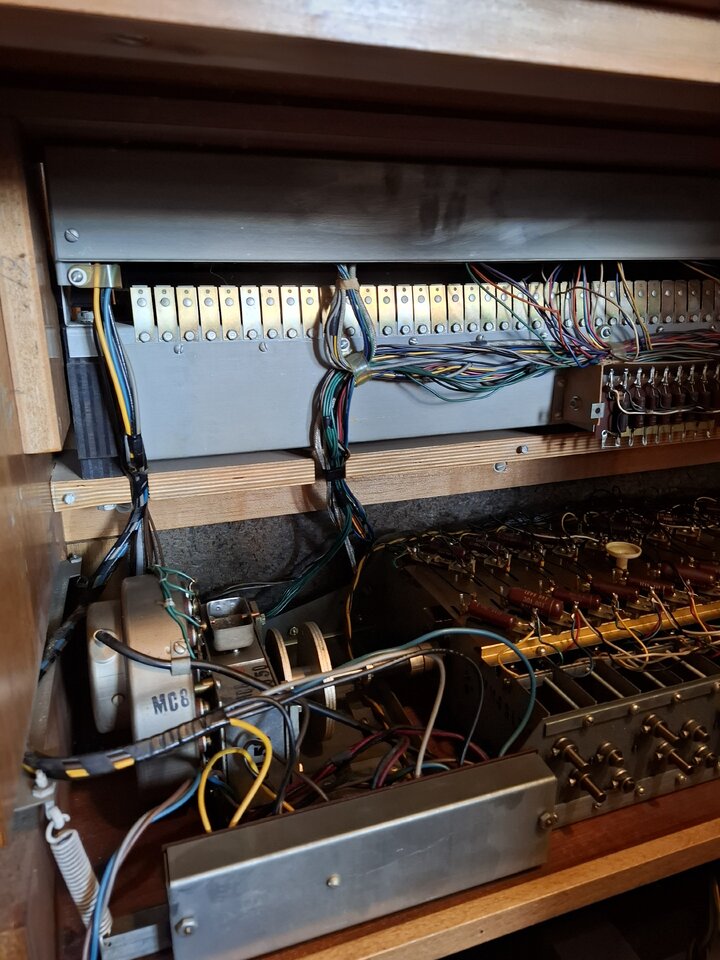

Am mittleren Lautsprecher ist auch ein Klinkenstecker angelötet, Funktion ist mir nicht bekannt. Die Orgel hat auch innen eine Abdeckung mit drei Öffnungen, um den Tonewheelgenerator zu ölen, das ist frisch erfolgt.... Impressionen anbei... LG Martin



[maze74246]

Sieht sehr gepflegt aus, die M100



[SriVischnu]

Danke, ... kann es sein, dass die Hammond keinen Masseanschluss hat? Wollte den Stromstecker prüfen, da gehen nur zwei Leitungen rein...



[löwenzahn]

1. Glückwunsch zur M100.
2. Die M100 hat einen Masseanschluss. Was fehlt ist der Schutzleiteranschluss.

Michael



[hervshahn]

Du meinst wahrscheinlich den Schutzleiter - kann schon sein aber sollte eigentlich nicht, wobei ich nicht weiß was bei den alten Hammonds „normal“ ist

Edit: Michael war schneller …



[SriVischnu]

Danke für die Blumen, ja ich meine den Schutzleiter. Ich habe in einem Thread für die A100 gelesen, dass ein Kaltgerätestecker mit Sicherung sinnvoll ist. Den kann ich auch anschließen. Die Frage ist nur, wo ich den "Schutzleiter" anschließe. Müsste ja mit einem Ringkabelschuh gehen. Früher hatten die Orgeln keinen Schutzleiter, aber mir wäre damit wohler. Wenn die M100 Masse hat, dürfte ja mit Hilfe eines Anschlusses alles geerdet sein...



[Alibaba100]

Am Verstärkergehäuse z.B. Und dann alle Gehäuse aus Metall noch verbinden.

Grüße

Wolfgang



[SriVischnu]

Moin zusammen, nachdem die Orgel nun einen Schutzleiteranschluss hat und die Stromzufuhr neu verkabelt wurde,
will ich nochmal zur Ausgangsfrage "Was ist das für ein Anschluss" zurück kommen...
Die M100 hat einen Kopfhöreranschluss bekommen, der rechts unter dem Lower Manual unter der Orgel sitzt.

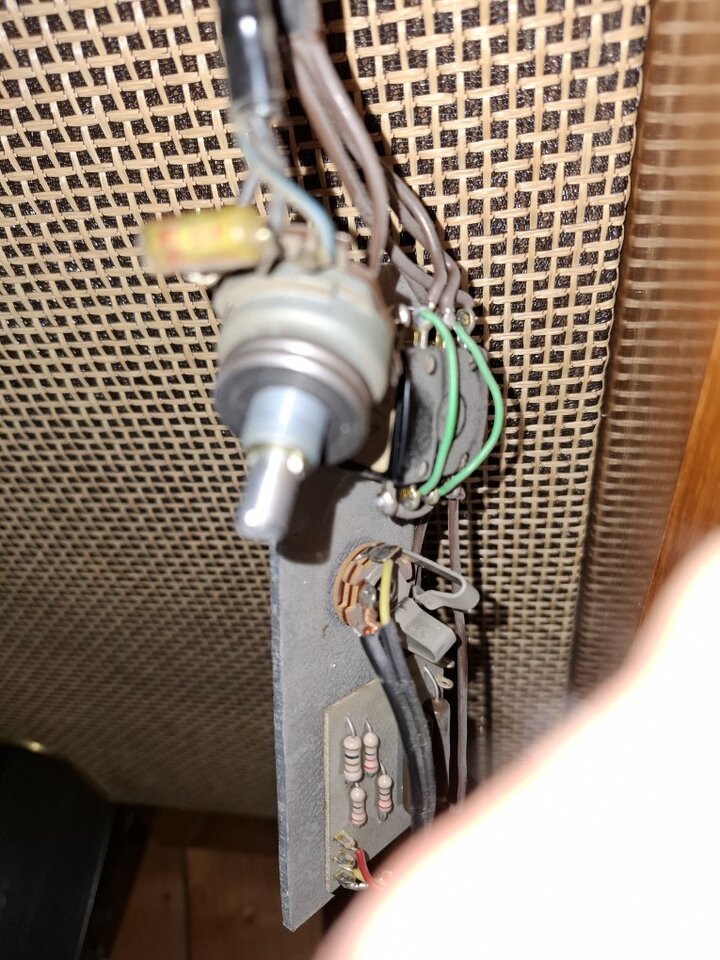

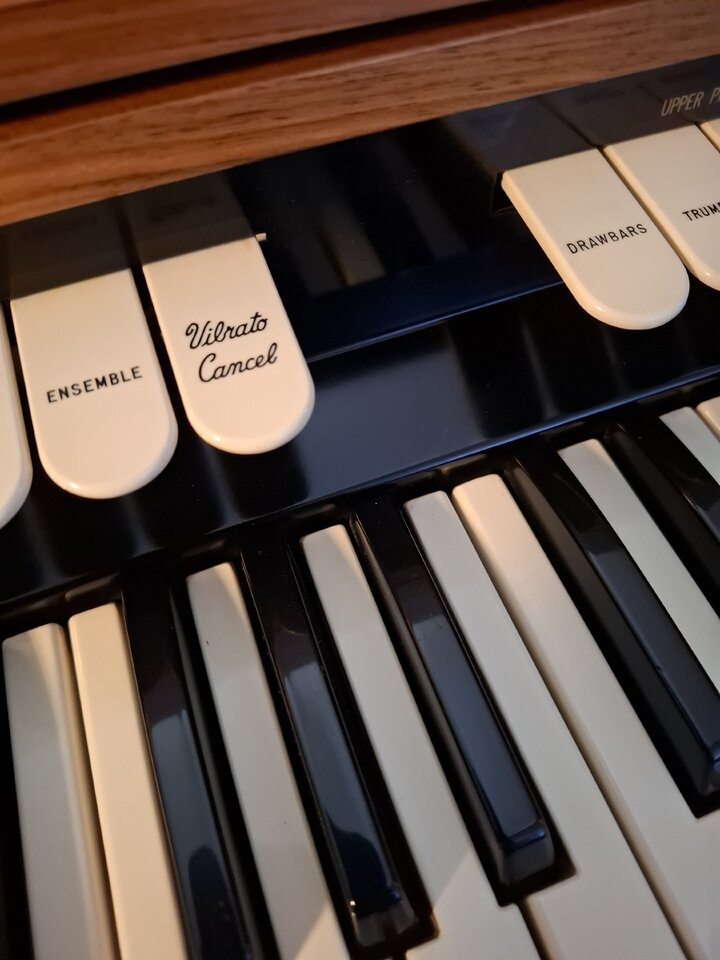

Hier wurde dann in das schwarze Blech rechts neben den Lower Keys ein Potentiometer eingebaut. Ich dachte, dass
sei da, um die Lautstärke für den Kopfhörer zu regeln. Das ist nicht der Fall.

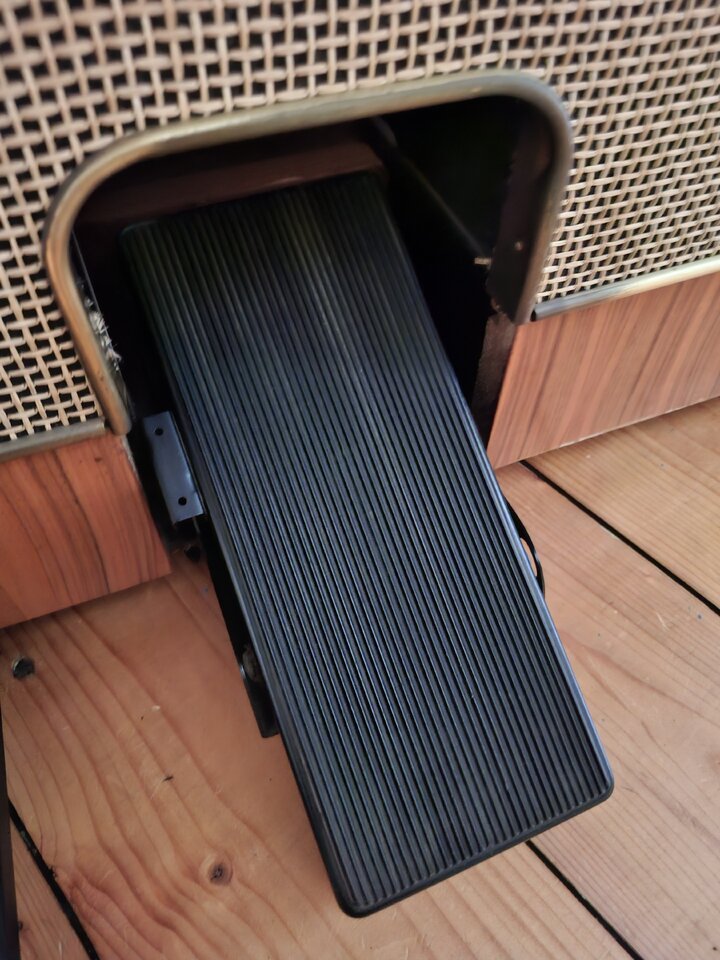

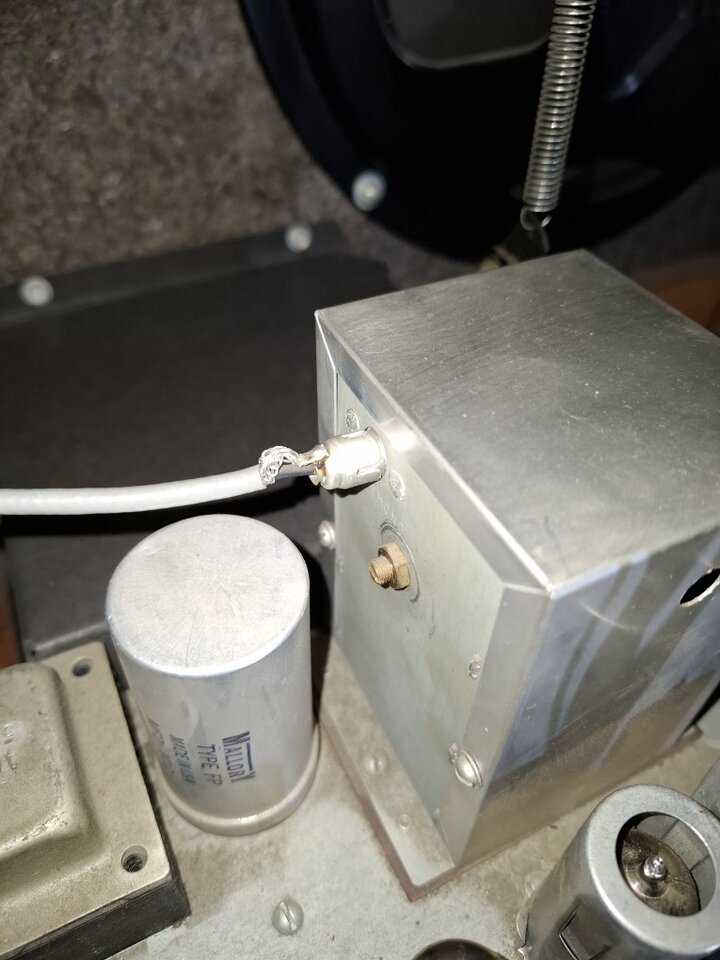

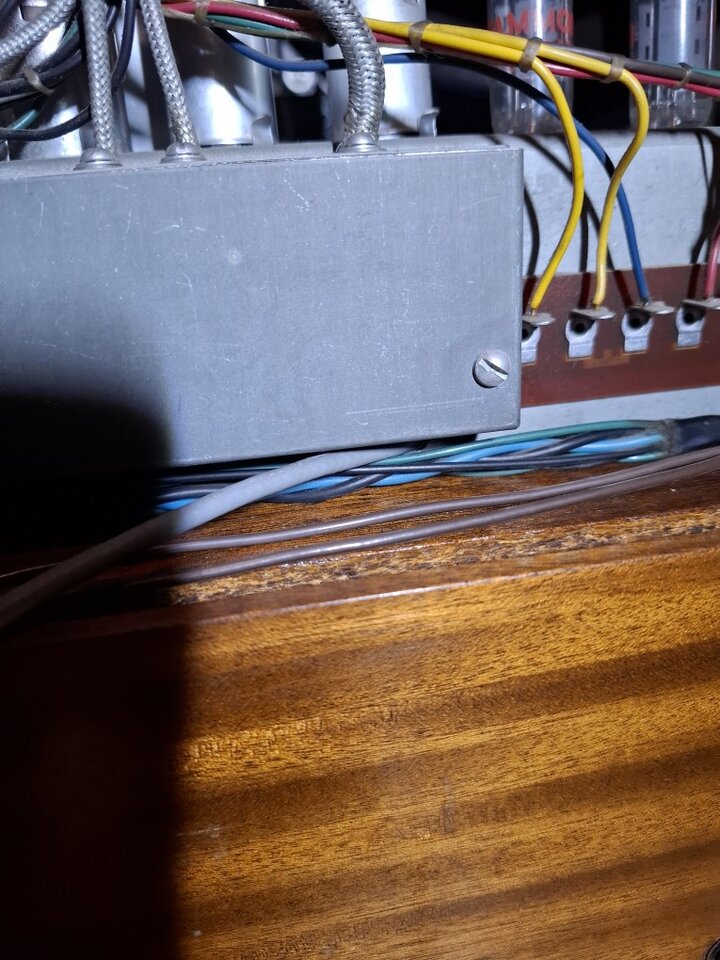

Ich habe den Weg der zwei Anschlusskabel zurückverfolgt. Das eine Kabel geht direkt an die Box, in der die Swellerpedal

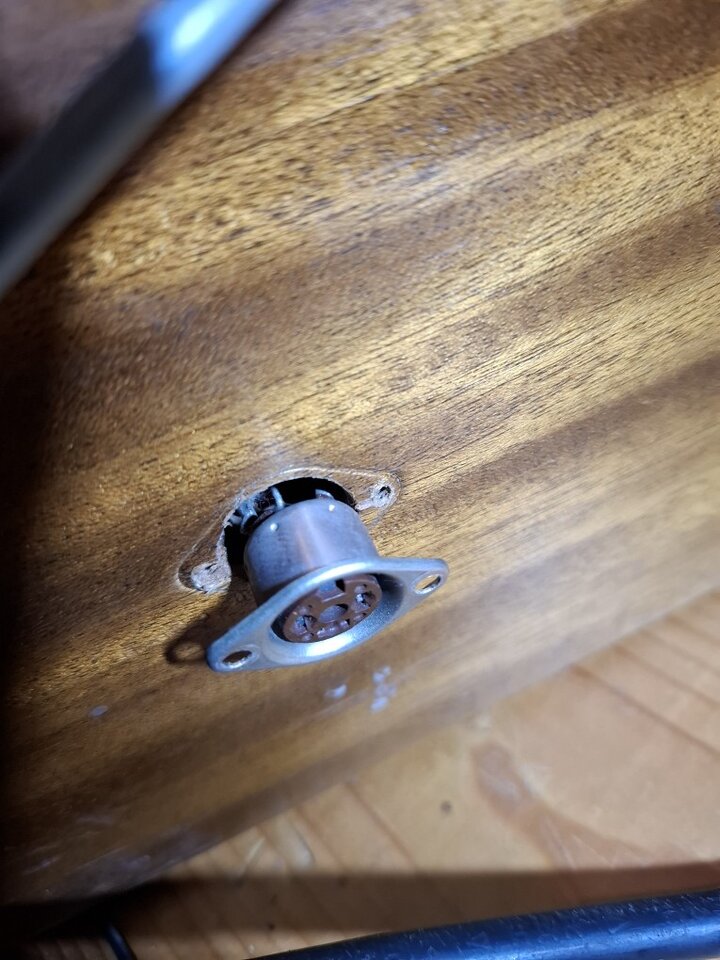

Mechanik integriert ist (Fotos anbei), das zweite Kabel geht vom Poti zum besagten Anschluss unten, rückseitig, den wir bereits oben besprochen haben. Von diesem DreiPin Stecker geht dann das Kabel weiter in dem AMP.
Kann mir jemand verraten, wozu dann das Poti da ist, wenn es nicht die Lautstärke des Kopfhörers regelt?
Freue mich auf eure Nachrichten.
LG Martin



[Alibaba100]

frage mal Bryan:

Hammondservice Bryan Davenport Homepage

Blues’n’Grues

Wolfgang



[SriVischnu]

O.K., finde da keine Mailadresse, am Telefon wird das Erklären vermutlich schwierig, nicht wahr?
