Harley Benton TE-40 TBK Deluxe Problem mit Störgeräuschen

[Mythan]

Hallo!

Ich hatte zu Weihnachten noch ein paar Euro Geschenkegeld gut. Die habe ich in eine Harley Benton* TE-40 TBK Deluxe als B-Stock investiert.

Soweit eigentlich eine tolle Gitarre sie war gut eingestellt und lässt sich auch schön bespielen
allerdings macht sie sehr unschöne Störgeräusche.
Sogar noch schlimmer als meine Rocktile mit
Single Coil Pick Ups.

Das Problem tritt auf wenn ich von meiner Gitarre auf das Boss GT 1 und dann auf Yamaha* THRX 10 gehe.

Wenn ich über meine Positiv Grid Spark Neo Core
Kopfhörer spiele habe ich das Problem nicht

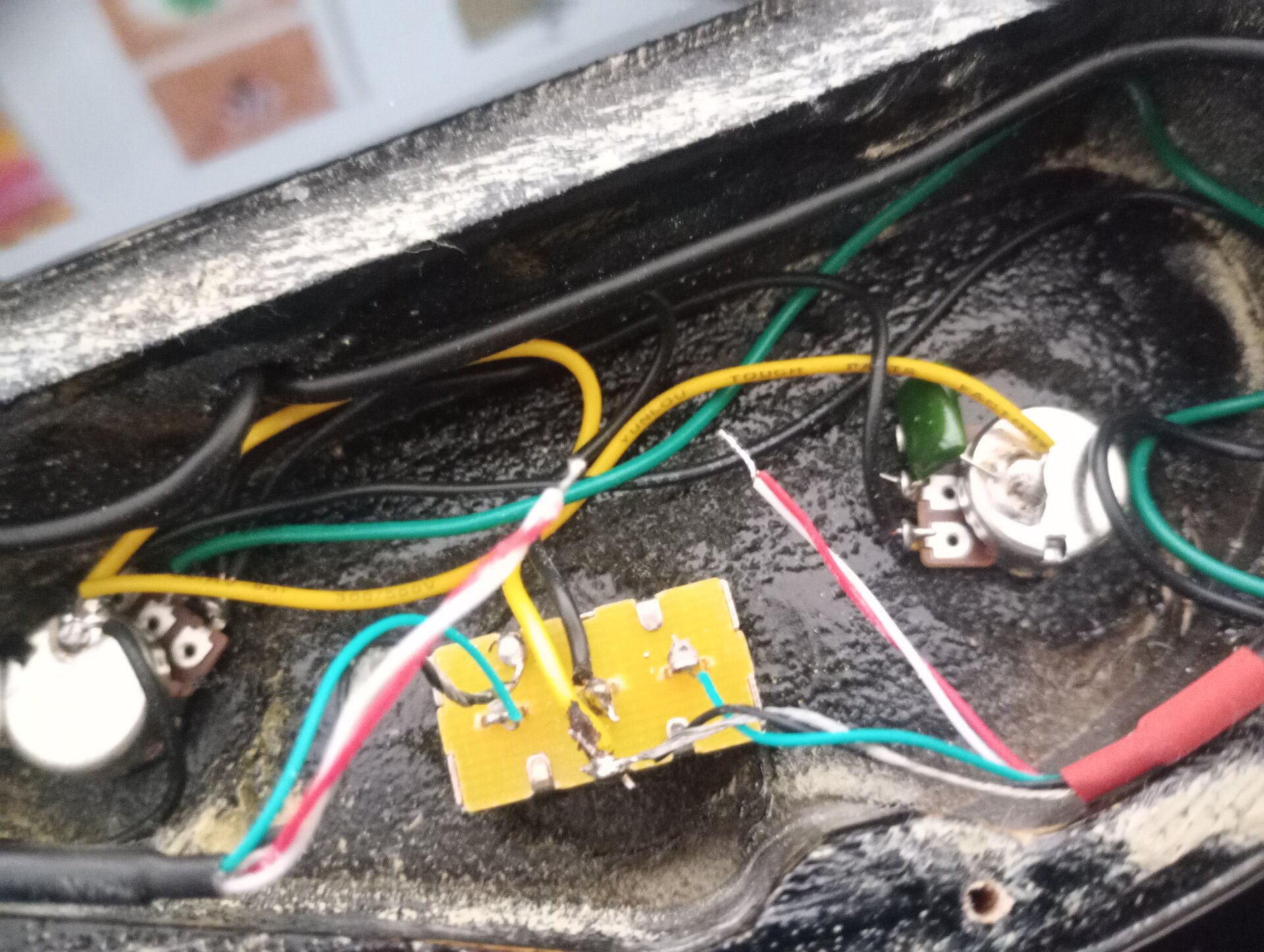

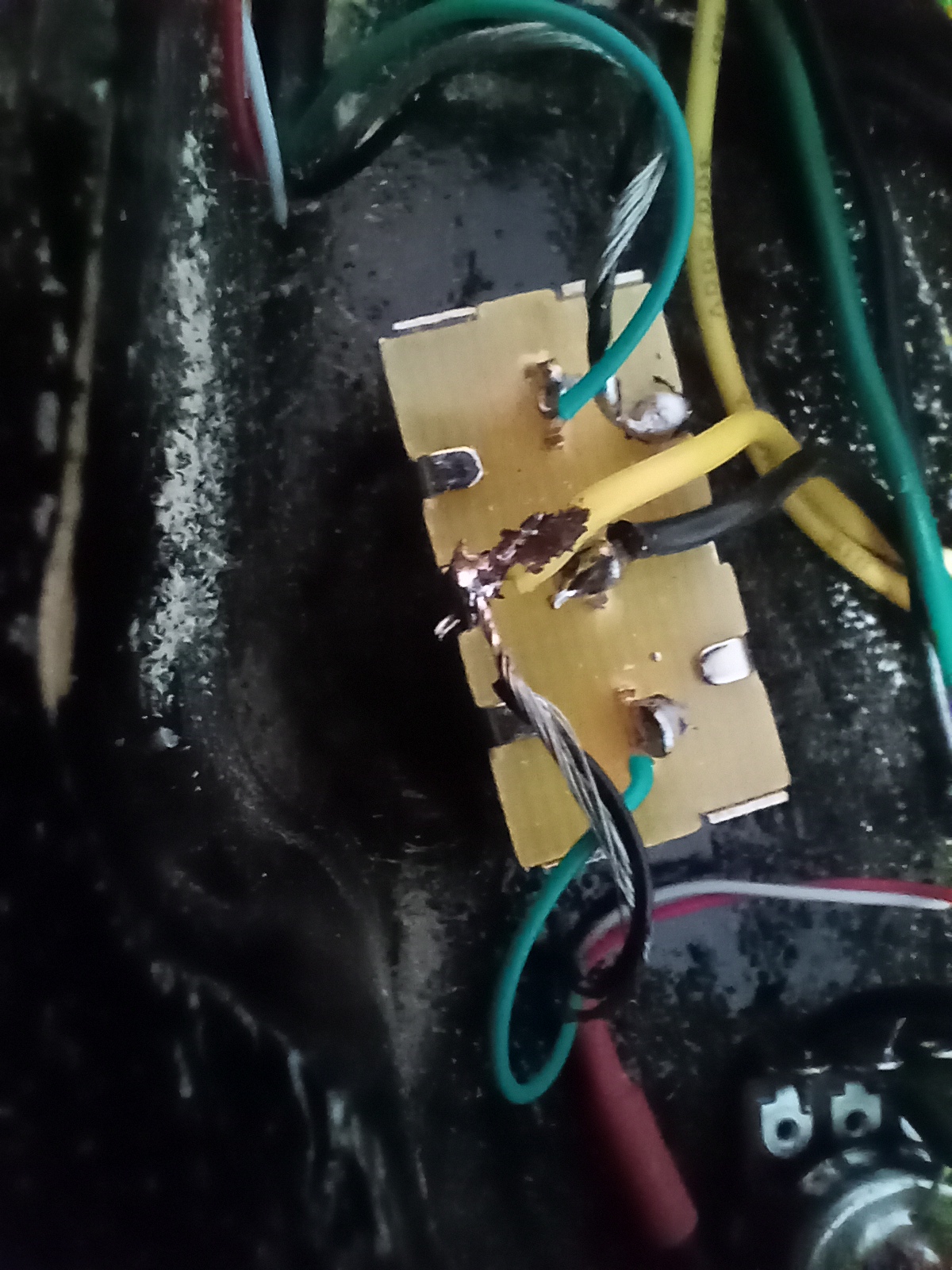

Ich habe mal 2 Fotos von der Elektronik gemacht evtl. kann man dort etwas erkennen.

Ich hatte die Hoffnung das die TE-40 wegen der Humbucker weniger Störgeräusche machen würde.

Vielen Dank schonmal im voraus.

MfG Florian



[Ben zen Berg]

unschöne Störgeräusche ... schlimmer als ... Single Coil Pick Ups ... Das Problem tritt auf

Kannst Du die Störgeräusche genauer beschreiben? Ohne zu wissen, was das für Störgeräusche sind, fällt eine Ferndiagnose schwer.



[Mythan]

Hallo,

danke fürs Antworten.
Ich habe es mal als mp3 angehangen.
Es tut mir leid es ist nur mit dem Handy aufgenommen mit den Ton Regler komplett auf gedreht.Drehe ich ihn zu wird es zwar besser aber irgendwann auch zu dumpf.



[KlampfenTom]

Tritt das in allen Stellungen des Toggleswitch auf? Ich habe so einen Effekt mal bei einem defekten Tonabnehmer gehabt.
Was ist wenn du ohne Effektgerät direkt in den THR gehst.
Das klingt ja wie ein Feedback

Unabhängig von dem Geräusch solltest du die freien Drahtenden von den Pickupkabeln mal isolieren



[Mythan]

Ich habe es gerade mal getestet und am Hals Pick Up scheint das Problem nicht ganz so schlimm aufzutreten.

Wenn ich direkt auf den THRX gehe und ihn auf Clean stelle und nichts mache gibt es ein elektronisches Summen unabhängig von der Stellung des Toggle Switches.

Was sich aber nicht verstärkt wenn ich die Saiten anschlage.

Wenn ich die Rocktile anschließe ist da kein elektronisches Summen.

Es tut mir leid wenn ich mich etwas schwer mit den erklären tue.Auf jeden Fall schonmal danke fürs Helfen.



[Ben zen Berg]

Wenn das beim Spark Neo nicht ist, wie ist es, wenn Du beim Boss GT1 auch mal einen Kopfhörer benutzt?
Wenn mit den selben Settings beim GT1 oder Neo das Problem mit der Rocktile nicht auftritt, dann kann es eigentlich nur daran liegen, dass die PUs von der Harley Benton* furchtbar mikrophonisch sind.
Das könntest Du auch ganz einfach mit dem Spark Neo testen, indem Du die Tonabnehmer der angeschlossene Harley Benton* wie ein Mikrophon benuzt. Also einfach nur ein paar Worte Richtung PU sprechen. In einem Abstand von ca. einem halben Meter. Dabei musst Du aber die Saiten muten, damit sie nicht mitschwingen. Wenn Du dein Sprechen deutlich über die Köpfhörer empfängst, sind mikroponische PUs die Ursache.

solltest du die freien Drahtenden von den Pickupkabeln mal isolieren

Die Lötstellen am Switch wurden auch recht unprofessionell ausgeführt - Sieht so aus, als hätte da schon jemand Änderungen vorgenommen.



[Mythan]

Ich habe es jetzt mit den Kopfhörer direkt am Boss GT1 probiert und da ist auch das Problem mit den Störgeräuschen. Auch wenn ich das Boss GT1 mit Batterien benutze besteht das Problem.

Ich habe jetzt allerdings mitbekommen das wenn ich auf Clean stelle grundsätzlich nur dieses leise elektronische Summen habe und sobald ich auf ein verzerrtes Profil stelle das Störgeräusch laut wird und so klingt wie an meinen zweiten Post angehängt.Das tritt auch auf wenn ich direkt in den THRX gehe.

Ich habe auch getestet ob ich meine Stimme über den PU höre aber das ist nicht der Fall.

Ich isoliere erstmal die beiden Enden ab das das erledigt ist. Da ich die Gitarre als B-Stock gekauft habe ist das gut möglich das da jemand schonmal sein können versucht hat.

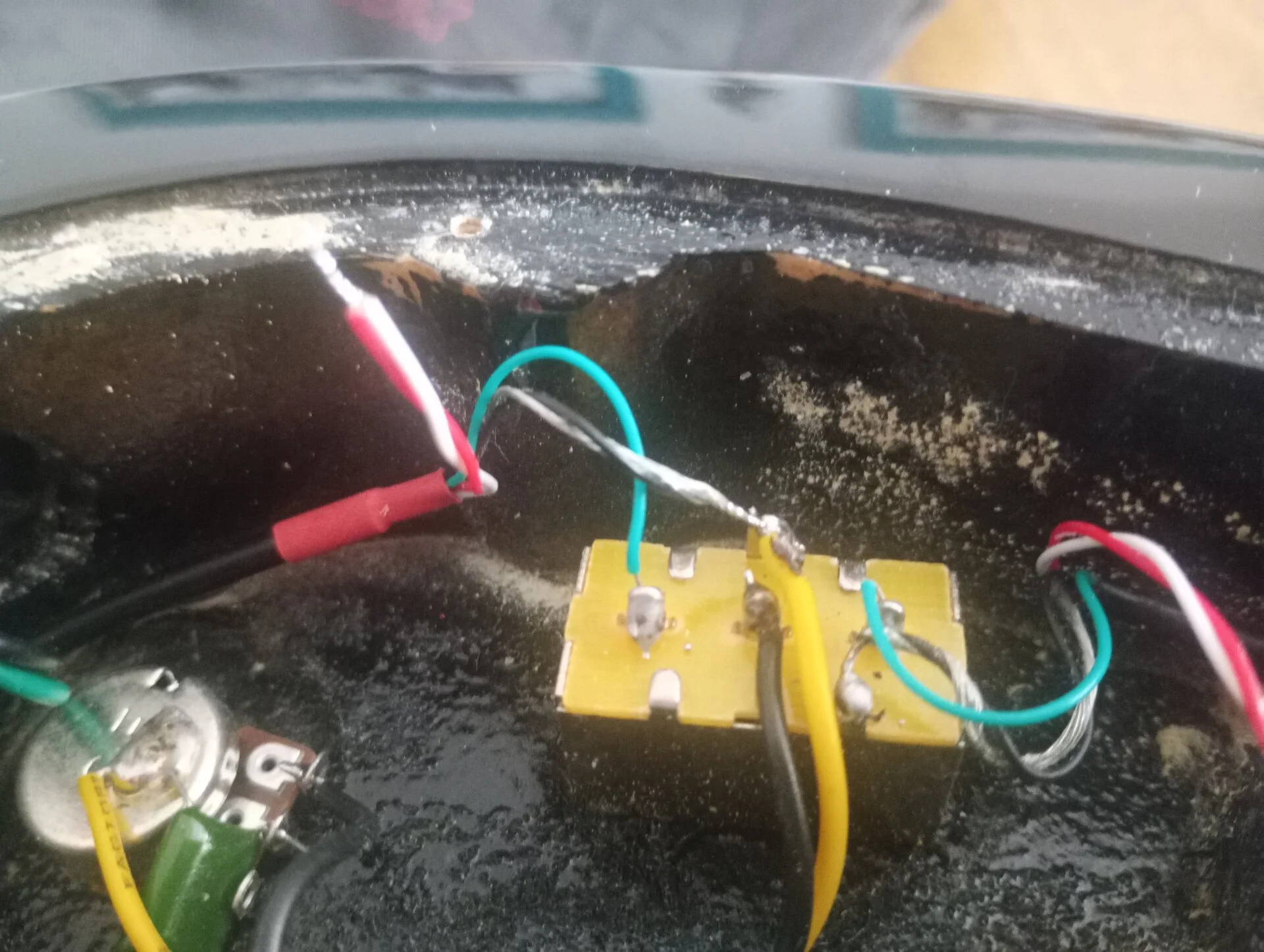

Von den Pick ups geht jeweils ein blankes Kabel zu den Switch das sollte doch eigentlich so nicht sein oder? Ich hoffe man sieht es auf den Foto.



[boisdelac]

Am Boss GX 1 ist am Buchsenpanel eine Schraube mit einem Masse-Zeichen (Erdungsschraube). Halte mal an diese Schraube den Tip eines Gitarrenkabels und den Tip am anderen Ende des Kabels an eine blanke Stelle eines Heizungsrohres oder einer Wasserleitung. Ist das Geräusch dann weniger oder ganz weg?

Wenn ja ... Das Problem ist dann bekannt, vor allem bei Effektgeräten mit schutzisolierten Netzteilen. Da gibt es dann keine richtige Erdung der Saiten, und Du musst entweder mit dem Geräusch leben oder am GX1 für eine vernünftige Erdung sorgen, also eine Leitung fest an dessen Erdungsschraube anbringen und mit einer Heizung, Wasserleitung, oder über einen Klinkenstecker (das Kabel an dessen Sleeve anbringen) an die Eingangsbuchse eines ausgeschalteten stecken.



[KlampfenTom]

Sieht so aus, als hätte da schon jemand Änderungen vorgenommen.

sehe ich auch so

Beitrag automatisch zusammengefügt: 12.04.26

Von den Pick ups geht jeweils ein blankes Kabel zu den Switch

Das ist die Abschirmung des Pickups. Die liegt hier zusammen mit dem schwarzen Draht an Masse. Das ist richtig so



[Mythan]

Am Boss GX 1 ist am Buchsenpanel eine Schraube mit einem Masse-Zeichen (Erdungsschraube).

Ich habe jetzt Mal bei meinen Boss GT1
geschaut und ich glaube der hat so eine Schraube nicht.Zumindest habe ich kein Erdungszeichen gefunden.



[Ben zen Berg]

Ich habe ein Boss GT-001, das hat auch keinen zusätzlichen Masse-Ausgang.



[KlampfenTom]

Das GT1 hat doch einen Noise Suppressor (Rauschunterdrückung). Vielleicht kannst du damit noch etwas retten. Das ist aber auch nur bekämpfung von Symptomen, nicht von Ursachen



[boisdelac]

Ich war mir ganz sicher, dass da vorhin überall Boss GX 1 stand.... aber egal

Versuche mal, an der AUX-In-Buchste deines GT1 ein 3,5mm-Stereokabel einzustecken und lege da dann den hinteren Ring an die Heizung oder Wasserleitung.



[Mythan]

Habt erstmal vielen Dank für eure Hilfe.

Da eh schon jemand an der Gitarre gebastelt hat
bin ich am Grübeln ob ich nicht auch noch mein Glück versuche und einfach die Potis und den Toggle Switch versuche zu wechseln.

Die Preise halten sich ja in Grenzen evtl kann ich gleich ein Push Pull poti verbauen.
Messtechnik dürfte mein Vater haben (Elektrofirma) leider nur keine Zeit.

Würde ein 80watt Lötkolben mit 520°C für dieses Unterfangen reichen?

Und darf ich dann weiter hier fragen oder lieber einen neuen Thread für den Technikwechsel?

Mein Mut nehme ich jetzt daher das falls alles nichts hilft und ich Rettung brauche der Gang zur Reparatur nicht ganz so teuer wird.

Versuche mal, an der AUX-In-Buchste deines GT1 ein 3,5mm-Stereokabel einzustecken und lege da dann den hinteren Ring an die Heizung oder Wasserleitung.

Das teste ich auch danke.



[Mythan]

Versuche mal, an der AUX-In-Buchste deines GT1 ein 3,5mm-Stereokabel einzustecken und lege da dann den hinteren Ring an die Heizung oder Wasserleitung.

Habe ich jetzt getestet und es bringt leider keine Verbesserung.Kann ich somit ein Erdungsproblem ausschließen?
Ich habe auch mit einen Widerstandsmesser
durchgemessen ( nach YouTube Video) und da scheint auch alles miteinander verbunden zu sein .
Zumindest Potis,Klingenbuchse,Toggle Switch.

Ich habe da noch einen anderen Gedanken weiß aber nicht wie dumm der ist

Single Coils haben ein Problem mit Elektronischen Störungen da sie ja nur in eine Richtung gewickelt sind.Darum gibt es ja Humbucker die gegeneinander gewickelt werden.
Wenn jetzt ein Humbucker versehentlich falsch gewickelt wird ,ist er ja auch nur ein dicker Single Coil oder? Und müsste damit auch anfällig für Störungen solcher Art sein?

Ich habe heute Selbstklebende Kupferfolie bestellt... bei 10€ Einsatz teste ich es einfach mal.



[boisdelac]

Liegen auch die Saiten auf Masse?

Ist die Klinkenbuchse richtig angeschlossen ... Masse auf den Ring, Signal auf die Steckerspitze?

Und ich hoffe Du hast nicht die teure Schirmfolie bei den Musikhäusern sondern die günstigere Schnecken-Band-Kupferfolie beim großen Fluß genommen.

Die einzelnen Kupferfolienteile musst du an einigen Stellen zusammen löten. Der Kleber ist nicht leitend. Und dann soll die gesamte Folie auch an Masse gelötet werden.



[KlampfenTom]

Wenn jetzt ein Humbucker versehentlich falsch gewickelt wird

Falsch gewickelt sicher nicht, aber zumindest theoretisch ist es möglich, dass der Bastler der vor dir da dran war, die Drähte vertauscht hat



[Ben zen Berg]

Wenn das Problem nur beim GT1, nicht aber beim NEO auftritt, würde ich den Fehler eher beim Boss suchen.
Eine verdrehte Masse solltest Du an der Gitarre aber noch einmal prüfen.
Hast Du GT1 und NEO im selben Raum zur selben Zeit getestet, also unter den selbem elektrosmog Bedingungen?



[Mythan]

Danke für die Info.
Ja die Saiten liegen auch auf der Masse und am Klingenstecker habe ich jetzt nochmal kontrolliert die Masse geht auf den Ring und das Singal auf die Spitze.

Nein als ich Kupferfolie gesucht habe kam gleich die ganzen Schneckenabwehr Bilder und da waren auch ausgekleidet Elektronikfächer von Gitarren dabei.

Ich habe bei Amazon extra breite Folie bestellt mit ein bisschen Glück reicht das
schon zum Auskleiden.

Ansonsten wird das verlöten von Folie geübt.
Die Rolle hat 10 Meter da habe erstmal Material.

Beitrag automatisch zusammengefügt: 15.04.26

Falsch gewickelt sicher nicht, aber zumindest theoretisch ist es möglich, dass der Bastler der vor dir da dran war, die Drähte vertauscht hat

Gibt es da bitte ein Möglichkeit das zu prüfen?

Wenn das Problem nur beim GT1, nicht aber beim NEO auftritt, würde ich den Fehler eher beim Boss suchen.
Eine verdrehte Masse solltest Du an der Gitarre aber noch einmal prüfen.
Hast Du GT1 und NEO im selben Raum zur selben Zeit getestet, also unter den selbem elektrosmog Bedingungen?

Wie kann ich bitte herausfinden ob eine Masse verdreht wurde?

Und ich war heute sogar vor dem Haus und hinten im Garten um es zu testen und es bleibt immer das selbe Geräusch auch ohne das GT1 ist das Brummen/Rauschen noch da.



[Ben zen Berg]

Wie kann ich bitte herausfinden ob eine Masse verdreht wurde?

Hat Du ja schon geprüft:

am Klingenstecker habe ich jetzt nochmal kontrolliert die Masse geht auf den Ring und das Singal auf die Spitze.
