Hallo liebe Gemeinde,
ich hätt da gerne mal e Problem ;-)
folgendes: Ich habe meine "alte klassische" HAMER Archtop ( H-H-Bestückung ) vor etwas über 2 Jahren in der Überarbeitung bei einem Gitarrenbauprofi gehabt und er schlug mir damals aufgrund meines "Nutzungsprofiles" vor, den Sound etwa zu verbessern, indem ein Poti von den dreien (2x Tone, 1x Volume) ausgelassen wird. Da ich die Tonblende sowieso nie verwende, fand ich die Idee ganz gut und tatsächlich fand ich nach dem Umbau den Sound wirklich besser, brillanter ...einfach TOP!
Ich habe mir schon vor einiger Zeit als "Ersatz" eine HAMER XT gekauft, die Billo Hardware ausgetauscht und die selbe H-H-Bestückung hineingelötet. Allerdings klingt es a) immer noch anders und b) kratzen die Potis wie Sau ...
kurzum, ich würde das gerne umbauen.

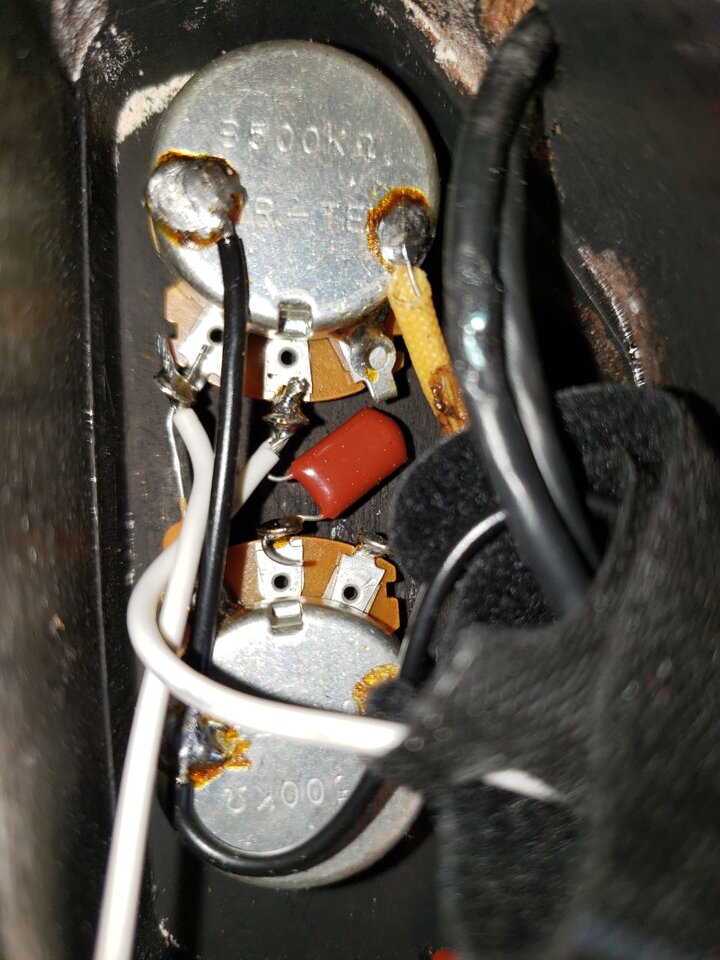

Heute hatte ich beide Klampfen mal offen und sehe erhebliche Unterschiede in der Verkabelung, außerdem hat die XT 2x Volume und 1x Tone ...
Damit ich das korrekt nachbauen kann (mein Gitarrenbauer ist grad nicht zu erreichen), könnt ihr mir vll. einen Tipp geben, wie die Verschaltung aussieht bzw. verifizieren ob ich das richtig ausgeknobelt habe?

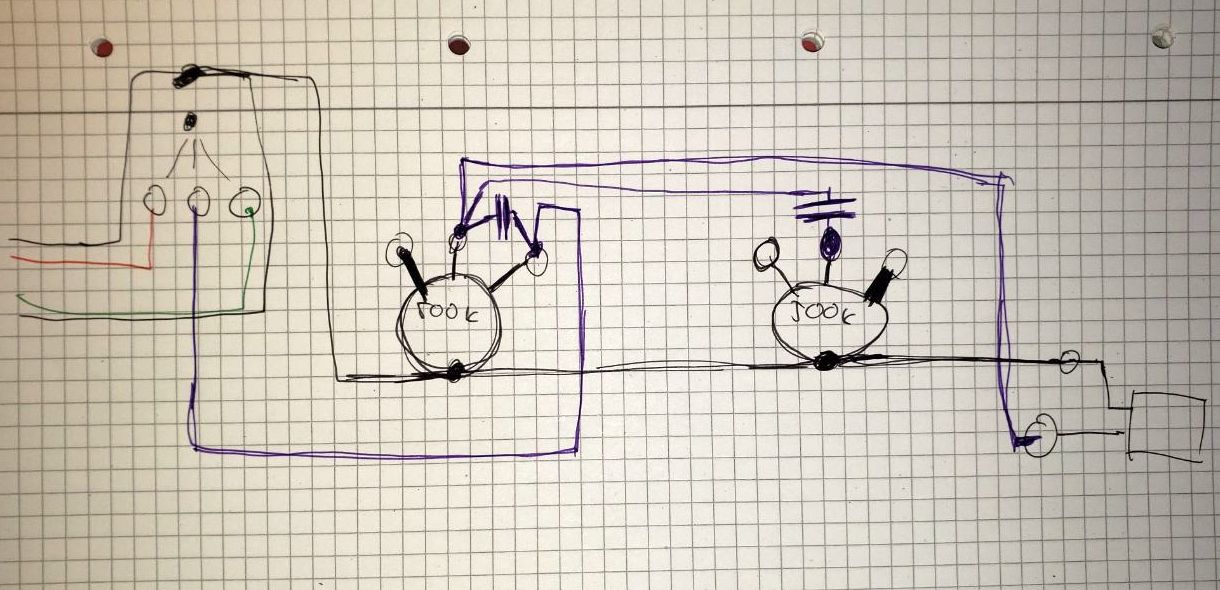

die "gute Schaltung" scheint so zu laufen:
Zuerst gehen die beiden HOT-Kabel von den PUps in den 3-Wege Toggle und kommen als ein HOT heraus.
Dies läuft zum ersten Poti an Anschluss 3, wird von Anschluss 2 weitergeführt. Anschluss 3 ist auf Masse gelötet.
Zwischen 3 und 2 scheint aber noch ein Minikleiner C verlötet zu sein, ich kann das leider nicht genau erkennen.
Von Anschluss 3 gehts einmal direkt an HOT zur Buchse, aber auch noch zusätzlich über einen größeren C zum 2ten Poti, Anschluss 2 (Mittenabgriff).
Hab ich das soweit richtig analysiert? mit welchen Werten wären denn die beiden C am besten gewählt?
Gibt es eine bestimmte Bezeichnung für diese Art Schaltung, ich hatte das in der großen Übersicht hier im Forum leider so nicht gefunden.
THX und LG schomma
