Ach so.
Dann gibt es ein paar Optionen oder Ideen zum Umbau.

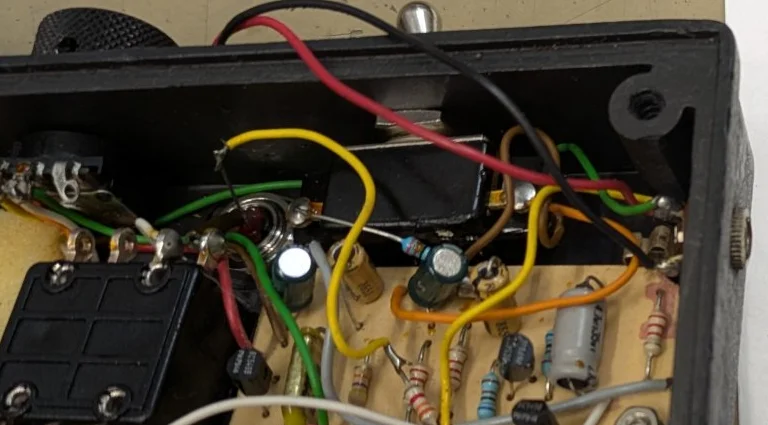

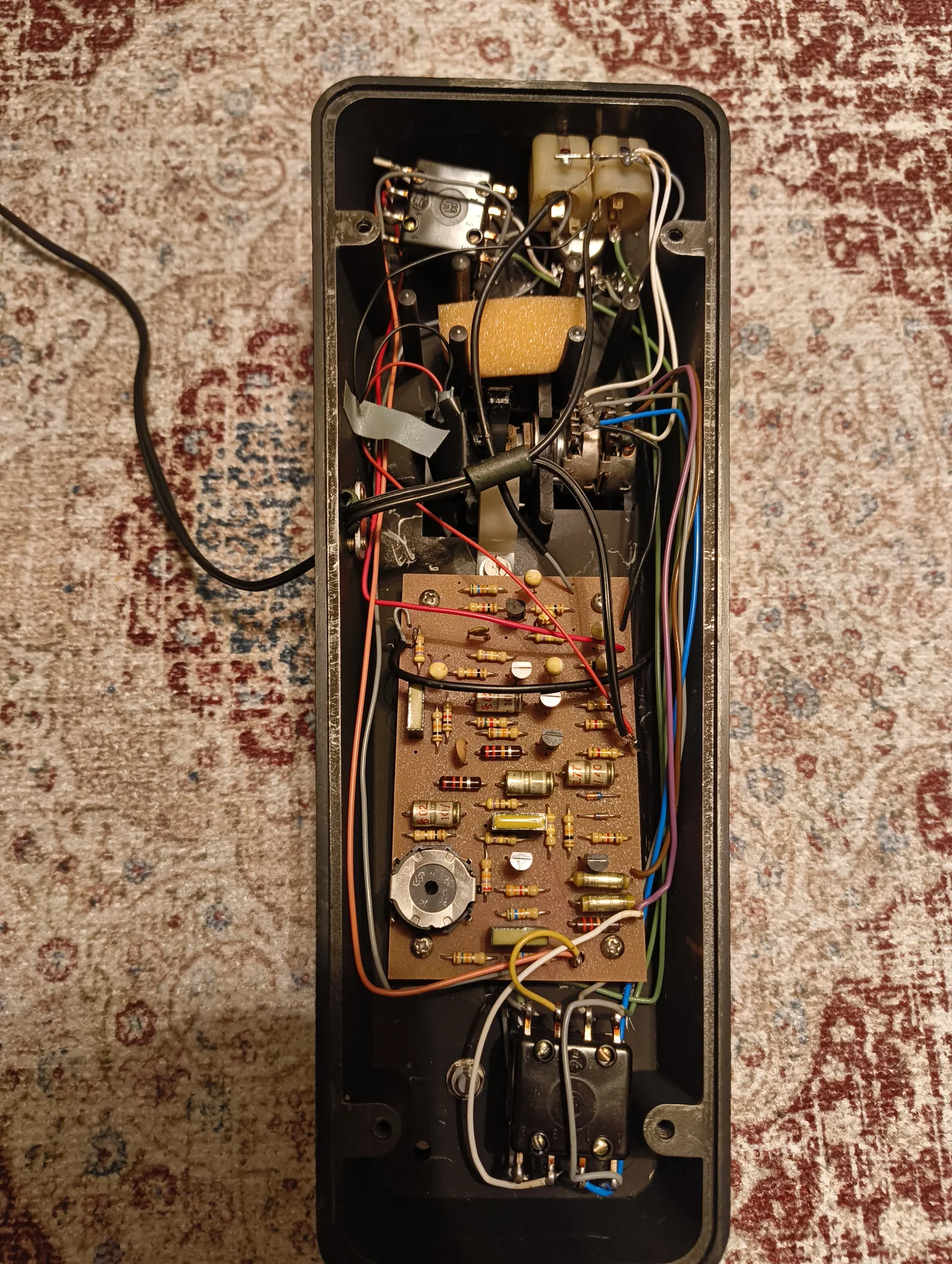

a.) Netzteilbuchse ("Boss"-Standard, Hohlsteckerbuchse 5,5 x 2,1 mm, Minuspol innen) ins Gehäuse einbauen. Achtung! Darauf achten, dass der Plus-Kontakt der Buchse keinen Kontakt zum Gehäuse macht! Minus-Pol geht sehr höchstwahrscheinlich zur Eingangsbuchse rechts oben im Bild. Diese Buchse ist sehr wahrscheinlich eine TRS-Buchse. Minus-Kabel von der Netzbuchse ist am Ring-Kontakt angelötet. Beim Einstecken eines Gitarrenkabels wird Ring-Kontakt mit Shield-Kontakt (=Masse, "Minus") der Buchse verbunden, und das Gerät schaltet sich ein.
Also lötest du den Innenkontakt der Hohlsteckerbuchse dort an, wo jetzt das eine "Stromkabel" an der Eingangsbuchse angelötet ist. Der Außenkontakt der Hohlsteckerbuchse wird an dem roten Kabel auf der Platine angelötet, wo jetzt das andere "Stromkabel" angelötet ist.
b.)
Batterieclip statt Hohlsteckerbuchse anlöten, 9V-Batterie dann im Geräteinneren. Verdrahtung vom Batterieclip wie unter a.) beschrieben.
c.)
Hohlstecker-Schaltbuchse mit Batterieclip einbauen; Batterie im Gehäuseinneren. Innen- und Außen-Kontakte der Hohlstecker-Schaltbuchse wie unter a.) anlöten. Minus vom Batterieclip an Innenkontakt der Hohlstecker-Schaltbuchse anlöten. Plus vom Batterieclip an den Schaltkontakt der Hohlstecker-Schaltbuchse anlöten. Ohne eingesteckten Hohlstecker kommt Strom aus der Batterie, wenn das Gerät durch einstecken von Gitarrenkabel eingeschalten wird.
Mit eingestecktem Hohlstecker wird er Schaltkontakt in der Hohlstecker-Schaltbuchse geöffnet, und der Strom kommt dann aus dem Netzteil.
d.)
Hohlstecker-Buchse am langen Kabel anlöten; die Kabel wie unter a.) im Gerät anlöten. Evtl. einfach ein Verlängerungskabel, mit Stecker auf der einen Seite und Kupplung ("Buchse") am anderen Ende, abknipsen - entweder die Kupplung oder den Stecker, und die Kabel wie unter a.) im Gerät anlöten.
Ist am Kabelende, was aus dem Gerät herausführt, ein Hohlstecker, so steckst du ihn in deine "Powerbank" (z.B.
sowas hier*).
Hast du am Kabelende eine Kupplung ("Buchse"), so kommt dort eben ein Kabel vom Netzteil mit Hohlstecker rein.
Je nach dem, was für dich praktischer wäre.
Zugentlastung nicht vergessen!
Das Verlängerungs-Kabel (oder auch Hohlstecker-Kabel mit je einem Hohlstecker an jedem Ende), was du für den Bauvorschlag d.) "opferst", sollte eine Zwillingslitze sein, kein rundes Kabel mit Abschirmung und Innenleiter.

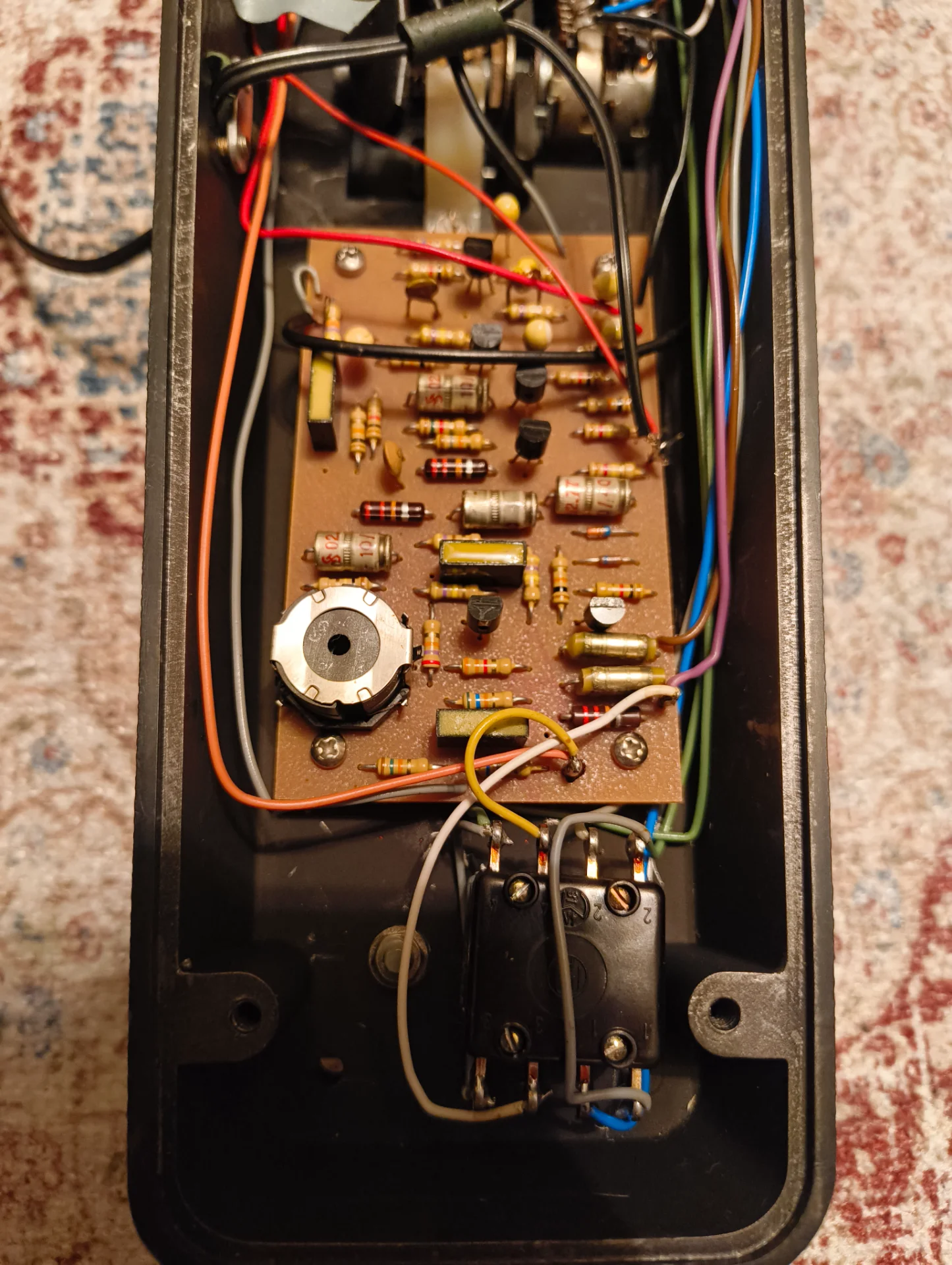

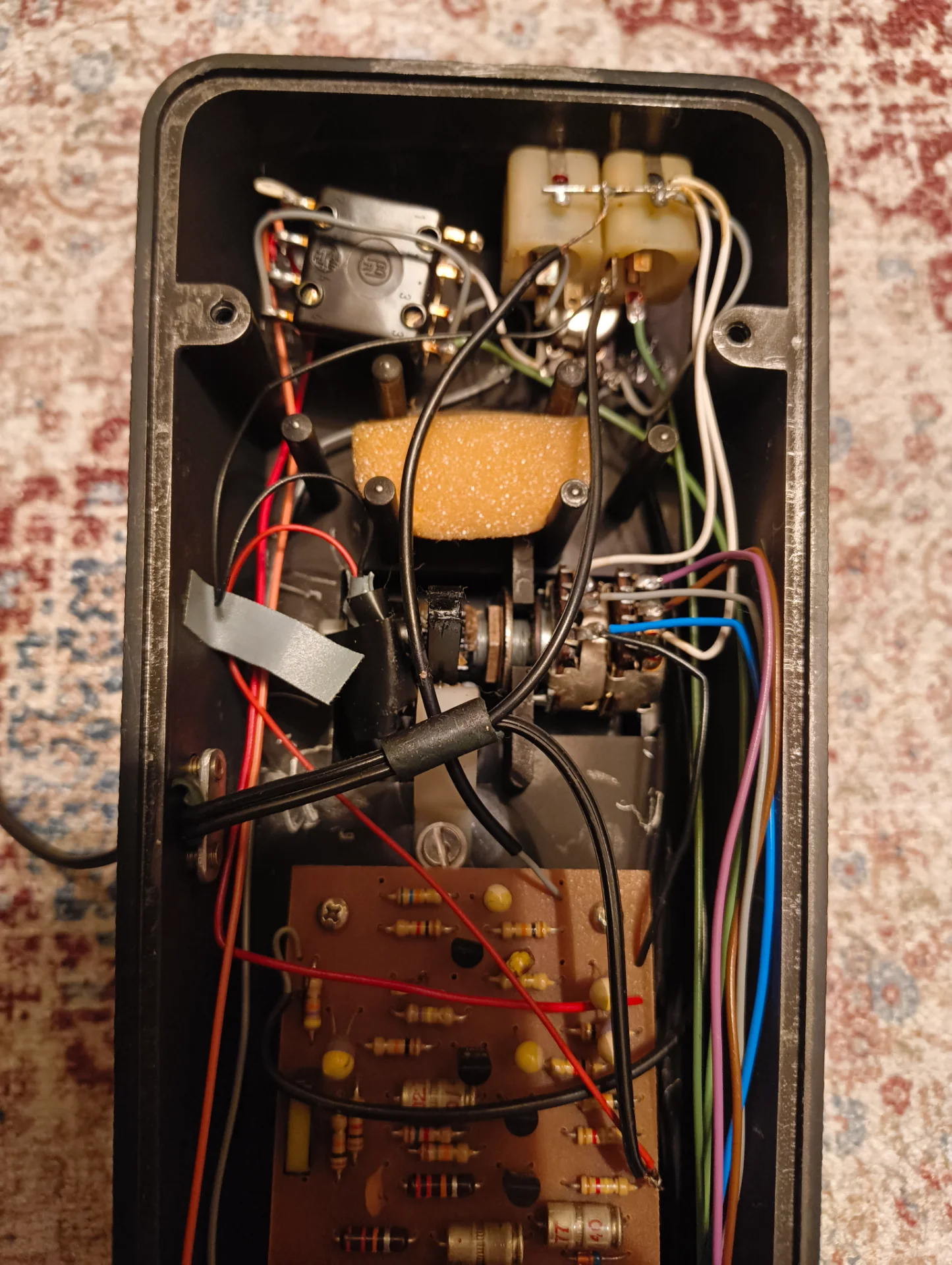

Auf den Fotos siehst du ja, dass jetzt ja auch eine Zwillingslitze eingebaut ist, die im Gerät aufgespalten wird - eine Litze ("Minus") geht zur Gitarrenbuchse, die andere Litze ("Plus") zur Platine.
e.)
Batterieclip mit möglichst langer Zuleitung anlöten, sodass der Batterieclip aus dem Gerät herausgeführt werden kann. Verdrahtung wie unter a.) 9V-Batterieclips gibt es im Elektronik-Versand (Conrad, Pollin, u.ä.) oder beim örtlichen Elektronik-Fritze.
Es gibt kleine Adapter von 9V-Batterieclip auf Hohlstecker, vermutlich auch auf Hohlstecker-Kupplung ("Buchse").
Damit kannst du bei Bedarf das Pedal auch mit Batterie betreiben, selbst wenn du nur eine Hohlsteckerbuchse eingebaut oder am langen Kabel baumelnd gebaut hast. Die Batterie liegt dann außerhalb vom Gerätegehäuse.
So ein Batterieclip-Hohlstecker-Adapter funktioniert auch anderes herum. Du kannst damit Geräte per Netzteil betreiben, die nur einen Batterieclip haben.
Grüße
P.S.:
Das hier ist ein Hohlstecker auf Zwillingslitze, den du für den Bauvorschlag d.) "Hohlstecker am langem Kabel" brauchst. Achtung: Innenkontakt ("minus") ist die rote Litze, siehe Datenblatt! Rot wird also an der Gitarrenbuchse, schwarz am roten Draht an der Platine angelötet!
Damit gehst du in eine Standard-Powerbank für Pedalboards, Innenkontakt "minus".
Das hier ist eine Hohlstecker-Kupplung an langer Zwillingslitze, für Bauvorschlag d.) "Hohlstecker-Buchse am langen Kabel". Leider ist im Datenblatt nicht angegeben, ob die rote Litze mit Innenstift ("minus") oder mit Schaft ("plus") verbunden ist. Da brauchst du ein kleines Multimeter, um mal "durchzupiepsen".
Hintergrund:
Bei vielen solchen "Niedervolt-Anschlussbuchsen mit Hohlsteckern" ist bei anderen Geräten ("Industriebau") der Innenkontakt oder Stift "plus" und der Schaft vom Stecker minus. Bei den Effektpedalen nach "Boss-Standard" ist das genau anders herum - Innenkontakt/Stift ist "minus", Schaft ist "plus".
Die ganzen Netzteile oder Powerbanks für Effektpedale, und auch fast alle Effektpedale halten sich auch an diesen "Boss-Standard".
Grüße
P.P.S:
@Jenzz hat im
Beitrag #13 erkannt, dass der Batterieclip ja noch im Gerät "rumliegt".
Dann ist es viel sicherer, eine fertig konfektionierte
Zwillingslitze mit Hohlstecker (Bauvorschlag d.) ) direkt dort anzulöten, wo auch der noch vorhandene Batterieclip angelötet ist. Wenn die Anschluss-Drähte vom Batterieclip noch an den originalen Lötpunkten angelötet sind und nicht auch etwa schon vom Vorbesitzer irgendwie umgebaut wurden.
Achtung! Dann darf man aber das Gerät niemals an Netzteil anstecken, wenn eine Batterie im Gerät angeschlossen ist!
Über solche Batterieclip-Hohlstecker-Adapter kann man das Gerät ja trotzdem noch mit Batterie betreiben - sie ist dann nicht im Gerät; man braucht es zum Batteriewechsel nicht immer aufzuschrauben.
Grüße
