kann man den Widerstandswert eines Expression-Pedals herabsetzen?

[gustavz]

ich bin ein Noob, daher eine Frage an die Elektroniker unter euch: Kann man irgendetwas machen, um den Widerstand zu verringern?

ich habe ein Expression-Pedal das Zoom FP-02 mit einem sehr speziellen Mini-Poti mit 100 KOhm linear, brauche aber jetzt ein Pedal mit einem Widerstand von nur 10Kohm linear.
Also ein einfacher Poti-Tausch ist wohl nicht. Aber ehe ich neu kaufe....vlt. gibt es eine einfache Lösung.



[DerThorsten]

Das geht leider nicht, ohne den Regelweg zu verändern, da ist tatsächlich ein anderes Poti von Nöten.



[Etna]

Moin!

Also so ein Poti zu tauschen ist nicht die Welt. Magst du verraten, was an dem so besonders sein soll?

Schicken Gruß,
Etna



[DerThorsten]

Also so ein Poti zu tauschen ist nicht die Welt.

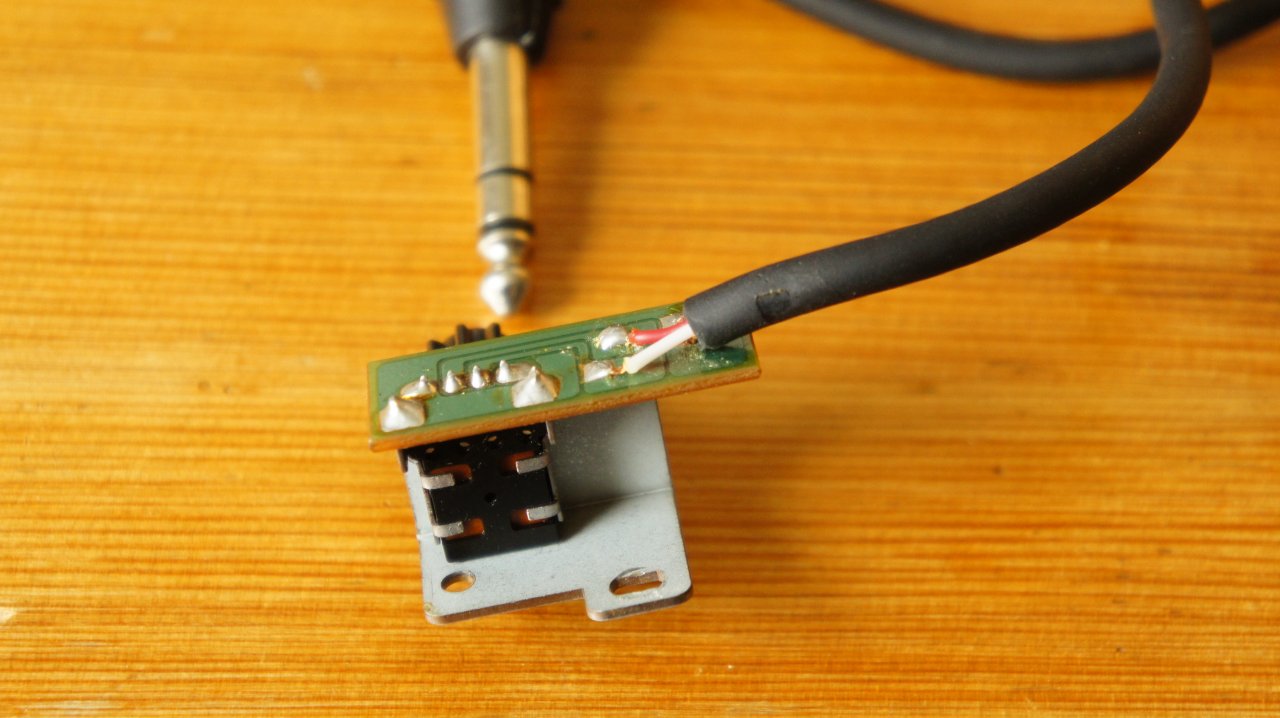

Hätte ich auch erstmal gesagt, aber das Blech unten sieht nach einer exotischen Konstruktion aus.



[Etna]

Moin!

Hätte ich auch erstmal gesagt, aber das Blech unten sieht nach einer exotischen Konstruktion aus.

Das wird wohl auf der Seite, die wir nicht sehen verschraubt sein. Das Blech darf doch bleiben. Ich dachte es geht hier um das Poti?

Schicken Gruß,
Etna



[dongle]

Du kannst natürlich einen Widerstand parallel anlöten.
Dann ist dein maximal Widerstand kleiner, deine Kennlinie aber nicht mehr linear.
Wenn du den 10 teln willst, wird die Kennlinie sehr unschön. halbieren ginge vielleicht Grad noch so...



[Mantequilla]

Du kannst natürlich einen Widerstand parallel anlöten.
Dann ist dein maximal Widerstand kleiner, deine Kennlinie aber nicht mehr linear.
Wenn du den 10 teln willst, wird die Kennlinie sehr unschön. halbieren ginge vielleicht Grad noch so...

Nicht mehr linear ist gut.
Um auf 10kOhm zu kommen müßte er einen Widerstand mit ca 11kOhm parallel schalten.
Da tut sich über den größten Teil des Wegs nur ziemlich wenig.
Als Beispiel bei "halb getretenem" Pedal also Poti bei 50kOhm wäre der Gesamtwiderstand immer noch bei knapp über 9kOhm. Also ca. 10% Änderung bei 50% Pedalweg und am anderen Ende dann eher umgekehrt.



[DerThorsten]

Eine andere Idee: Ich weiß nicht, wo Du das Exp-Pedal verwenden willst, aber hast Du es schonmal einfach angeschlossen? Mit einem höhren Wiederstand kann man auf jeden Fall schonmal nichts kaputt machen.



[gustavz]

Danke schon einmal für die Hinweise. Bleibt eigentlich nur ein passendes Poti zu finden, oder ein Pedal zu kaufen.
Ich möchte es für einen Boss Verstärker verwenden. Es funzt dort auch tatsächlich mit einem Regelweg von 34 bis 100 anstatt von 0 bis 100 und der Regelweg ist jetzt schon nur sehr kurz und schlecht zu dosieren.

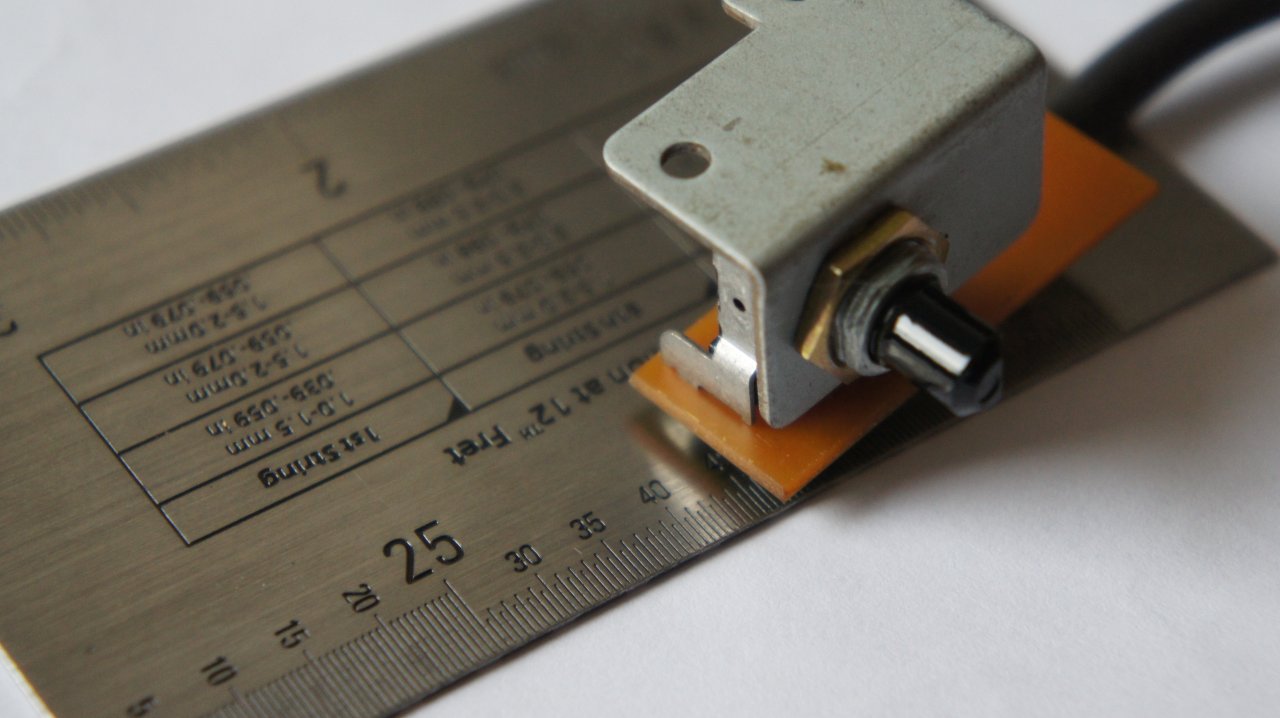

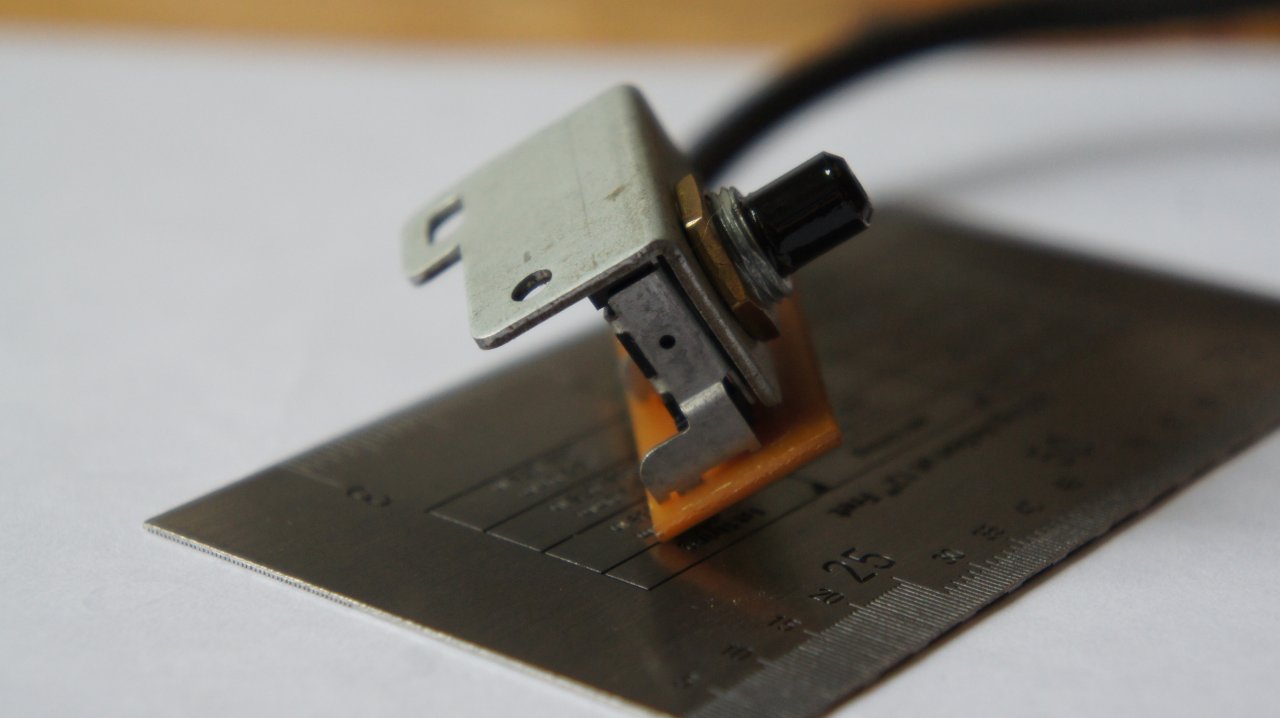

Wg. des Potis lege ich noch ein paar Fotos nach. Die Achse ist übrigens nicht rund, sondern etwas abgeflacht. Und ja, es ist eine MM-Scala im Bild. Es ist auch sehr klein, mMn schon ein Exot.

Vlt. kennt jemand die zutreffende Bezeichnung oder eine Bezugsquelle.



[Etna]

Moin!

Also der Regelweg kann daran liegen, dass der Bezug der Zahnachse zur Potiachse nicht korrekt ist. Da kann man ja nachstellen. Je nachdem, was einem wichtiger ist. Das wird mit einem neuen Poti nicht besser werden. Das ist ein rein mechanisches Problem, wenn das Pedal nicht den ganzen Schleifer abfahren kann.

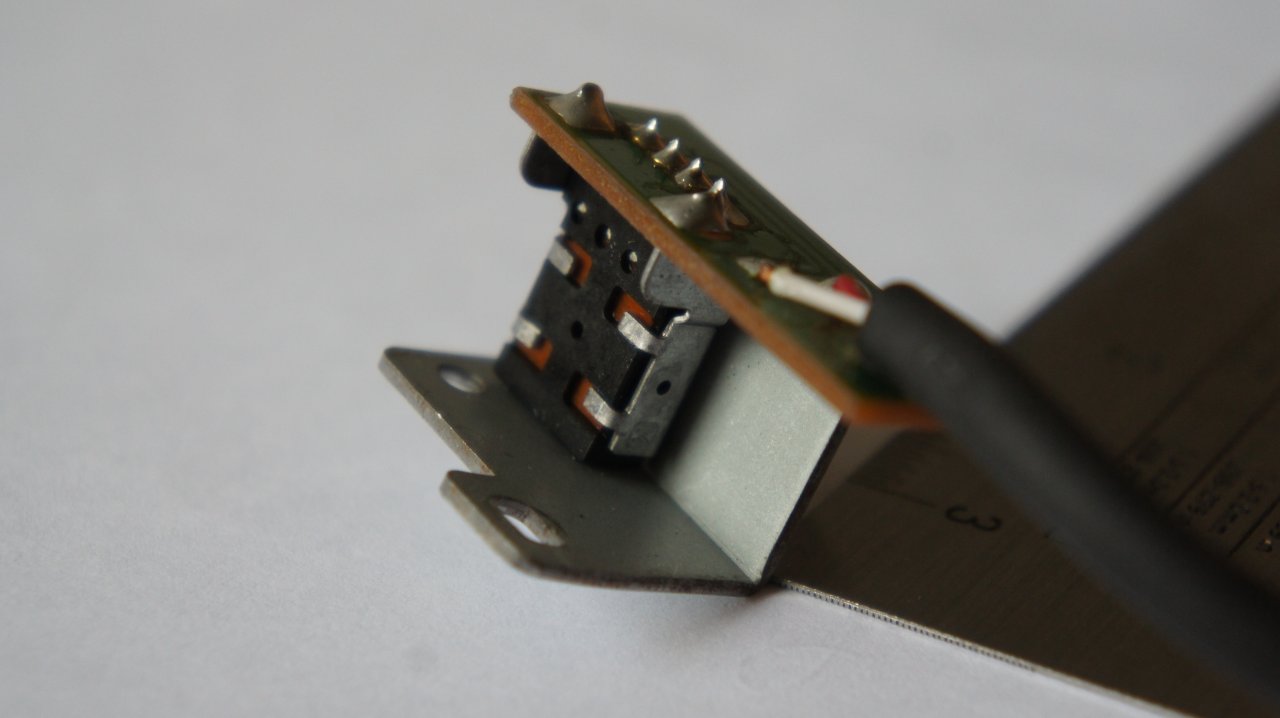

Wenn ich speziellere Potitypen suche, melde ich mich bei Potentiometer Service GmbH. Die fertigen noch zur Not etwas aus vorhandenen Einzelteilen. Bei MEC kann man leider nicht mehr einfach anrufen und sich etwas bauen lassen, seitdem sie übernommen wurden. Einzig die 4 Pins wundern mich an dem Poti. Ich vermute dahinter eine Mittelabzapfung. Aber das kann man ja schnell mit einem Multimeter nachmessen.

Da eh nur zwei Litzen angeschlossen zu sein scheinen, kann man auch gleich auf das PCB verzichten und diese direkt anlöten. So bist du freier in deiner Poti-Wahl und kannst sicherlich auch einfach etwas bei Musikding, UK Electronics, Reichelt, Conrad, Farnell, RS Electronics, Mouser, Voelkner, Pollin, ELV und Co fündig werden.

Schicken Gruß,
Etna



[Mantequilla]

Das hier sieht zumindest ähnlich aus:
https://www.conrad.de/de/leitplasti...nics-ab-p110kv1-0f20-b-10-kr-1-st-452226.html

Aber die Achse scheint einen anderen Durchmesser zu haben und länger zu sein.



[DerThorsten]

Bei Banzai gibt es eins, das sieht genauso aus, wird aber und "Korg" geführt... Leider gibt es kein 10k.
http://www.banzaimusic.com/Korg-PC-20k-lin.html



[Mantequilla]

Bei Banzai gibt es eins, das sieht genauso aus, wird aber und "Korg" geführt... Leider gibt es kein 10k.
http://www.banzaimusic.com/Korg-PC-20k-lin.html

20K ist aber 20KOhm.
Interessanterweise gibt's das dort genau nicht mit 10kOhm.

Das hier sieht aber genauso aus wie das Korg und hat 10kOhm.
https://www.reichelt.de/6mm-Potis-mono/RK11K112-LIN10K/3/index.html?ARTICLE=73844



[DerThorsten]

Leider gibt es kein 10k.

20K ist aber 20KOhm.



[gustavz]

Also der Regelweg kann daran liegen, dass der Bezug der Zahnachse zur Potiachse nicht korrekt ist. Da kann man ja nachstellen.

Das habe ich alles schon versucht. Aber trotzdem danke für den Tip.

Das hier sieht aber genauso aus wie das Korg und hat 10kOhm.
https://www.reichelt.de/6mm-Potis-mono/RK11K112-LIN10K/3/index.html?ARTICLE=73844

Das sieht doch gut aus, werde ich mir bestellen. Danke für die Suche und den Hinweis!



[Mantequilla]

Hmm, hast du den Beitrag editiert nachdem du ihn geschrieben hattest?
Kann aber auch sein, daß ich den Link geklickt hab und den Rest nur "peripher" wahrgenommen hab. Falls dem so ist, sry.

Das sieht doch gut aus, werde ich mir bestellen. Danke für die Suche und den Hinweis!

Schau nochmal , daß zumindest der Achsdurchmesser gleich ist.



[gustavz]

Das hier sieht aber genauso aus wie das Korg und hat 10kOhm.
https://www.reichelt.de/6mm-Potis-mono/RK11K112-LIN10K/3/index.html?ARTICLE=73844

ich habe es jetzt ausgewechselt. War ein Plug In und funktioniert jetzt schön gleichmäßig über den gesamten Regelweg.
