Keytar Selbstbau

von dirtYZmile, 10.12.18.

Sponsored by
Casio
  1. dirtYZmile

    dirtYZmile Registrierter Benutzer

    Im Board seit:
    04.12.18
    Zuletzt hier:
    26.01.19
    Beiträge:
    6
    Zustimmungen:
    5
    Kekse:
    130
    Erstellt: 10.12.18   #1
    Hallo, ich heisse Stefan......ich wollte eigentlich immer eine Keytar haben, aber es widerstrebt mir, einer Firma Unsummen in den A....zu schieben für ein Plastikgehäuse mit einem Controller drin ;)...

    also habe ich mich entschlossen, anstatt wie jeden Winter eine Gitarre, diesmal eine Keytar selber zu bauen.

    Aus den Kleinanzeigen habe ich für 20 Eus einen Evolution MK 149 Controller gekauft, als Ausgangsmaterial. Meine Anforderungen : 49 Normaltasten, normalen Midi-out und kann im Notfall auch mit Batterien betrieben werden, + Pitch und Mod Wheel........

    Das Plastikgehäuse habe ich gekürzt, dass das Teil nicht zu gross wird, und die Wheels wollte ich in den "Hals" bauen.

    Und jetzt habe ich eine Frage:

    Meine Idee wäre, die Wheels gegen Folien-Potentiometer (Pitch Ribbon ) auszutauschen. Das ist für das 10k Poti der Modulation problemlos zu realisieren, da diese bei 0 anfängt.
    Aber das Pitch Poti wird durch eine Feder in der Mittenstellung gehalten......Ein Folien Sensor hat aber einen Weg, und nicht eine 0-Stellung +/- .........

    Weiss vielleicht jemand, wie ich das bewerkstelligen kann? Brauch ich da 2 Ribbons, einen für + und einen für - ?
    Ist es möglich, die Mittenstellung eines Ribbons per Midi zu kalibrieren, dass bei null Druck auf dem sensor auch die Mittenstellung stimmt und bei links /rechts touch auch +/- stattfindet?

    Ich wäre für jeden Tipp dankbar, vielleicht ist da ja einer, der sich mit der Materie auskennt ;)

    Vorläufig habe ich das ganze mit einer Rolle gelöst, aber ein Ribbon wäre schon cool......

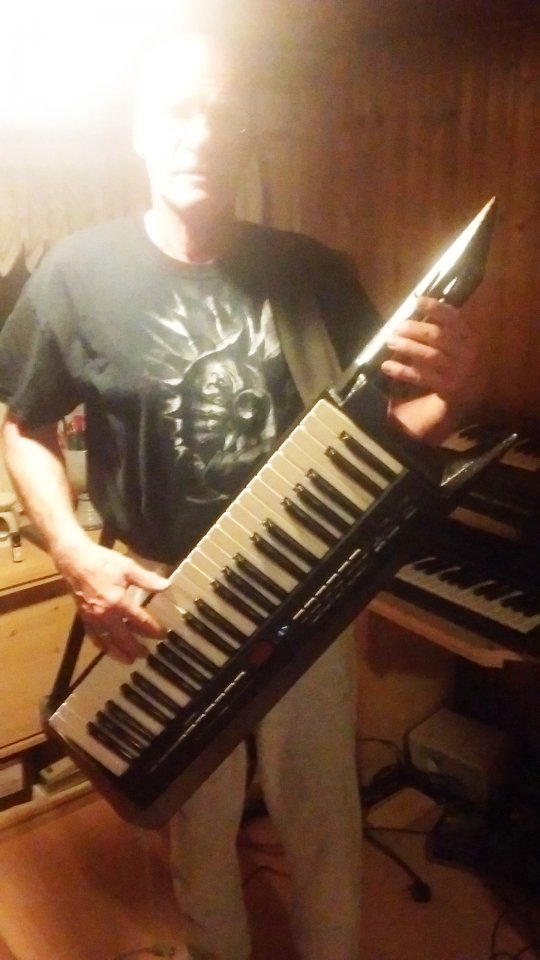

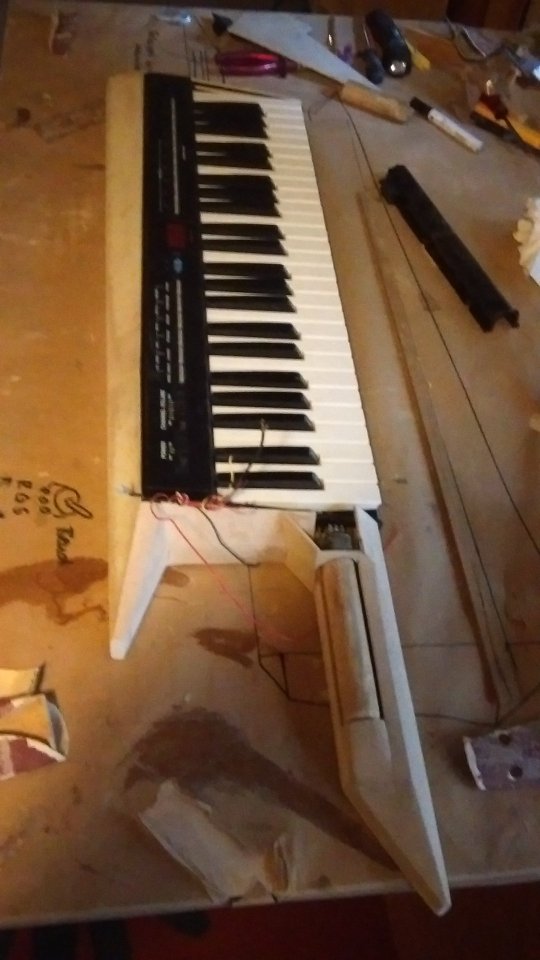

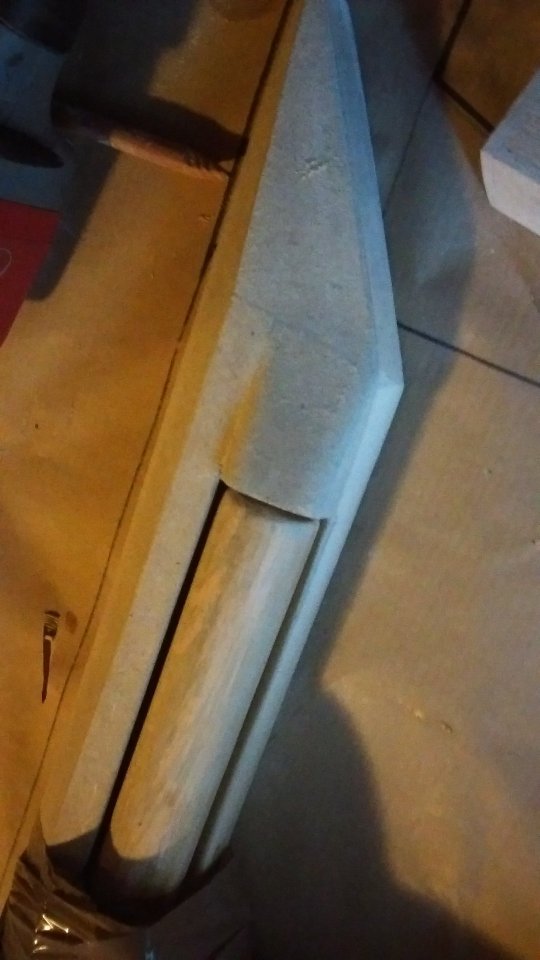

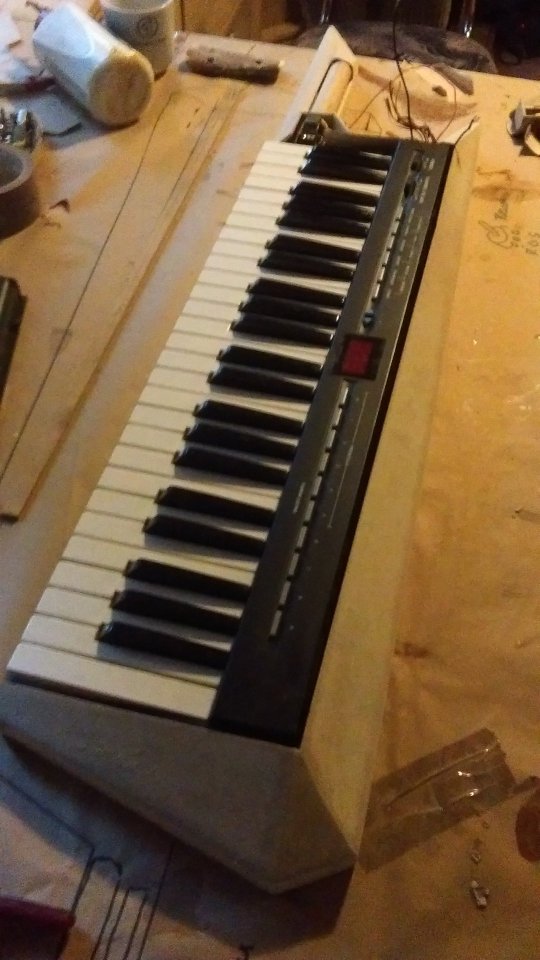

    Bis jetzt sieht das Teil so aus:
