Super, da bin ich mal gespannt.
Viel Spaß im Urlaub!

Grüße, Daniel



[OldRocker]

...Eiche und noch Pickups und Hardware...mach nur nicht zu viel Versuche im Pool, es könnte gut sein, dass die gar nicht schwimmen kann😉



[GeiGit]

...und auch das Waza ist sicherlich nicht wassertauglich... auch wenn der Name auf eben diese Fähigkeit hinweisen könnte... 😉
Viel Freude und Entspannung im Urlaub, lieber Martin!

Ich glaub die Kolibri-Gitarren sind als Reisegitarren absolut in ihrem Element!



[hack_meck]

...mach nur nicht zu viel Versuche im Pool,

und auch das Waza ist sicherlich nicht wassertauglich

Cool Feet Blues geht wunderbar … ist jetzt fast 2 Wochen lang erprobt 😇.

Und ja, sie hat sich als Reisegitarre definitiv bewährt! @Barncaster124 - Kolibri am Tafelberg … Bild darfst du verwenden 👍

Gruß
Martin



[Barncaster124]

Ein Bild sagt mehr als tausend Worte.
Genial 👍

Bild darfst du verwenden

Dankeschön, hat schon einen Ehrenplatz:
Kolibri am Tafelberg *KLICK*

Viel Spaß noch im Urlaub!

Grüße, Daniel



[Barncaster124]

Hallo Community,

die letzte der drei SaRaiFo Kolibris ist fertig.
Es war eine schöne Abwechslung zum gewachsenen Holz, und ganz sicher sind es außergewöhnliche Modelle geworden.

Zur Erinnerung die beiden vorangegangenen:

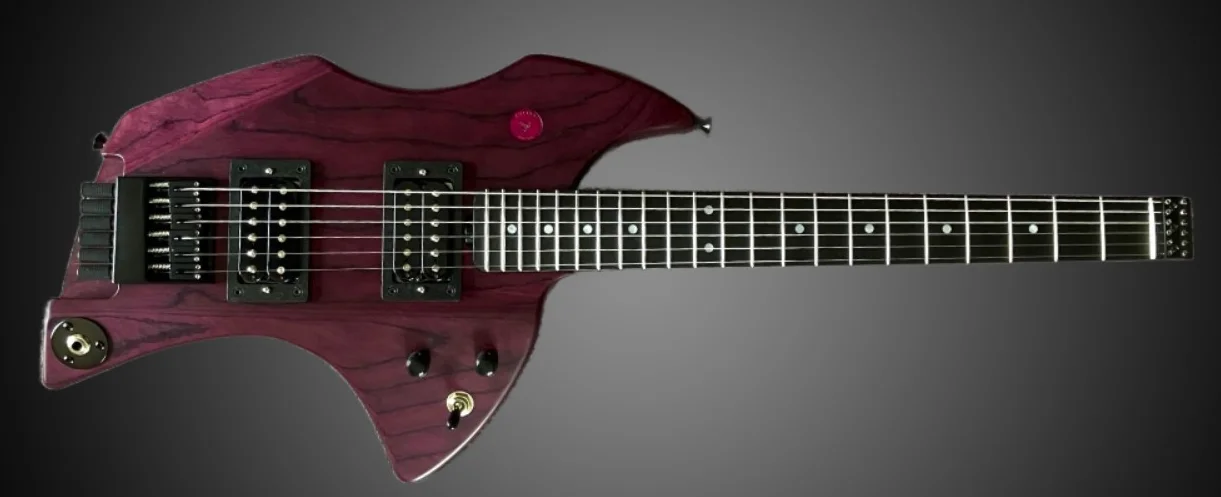

#1 Deep Purple, eine Neo SixString

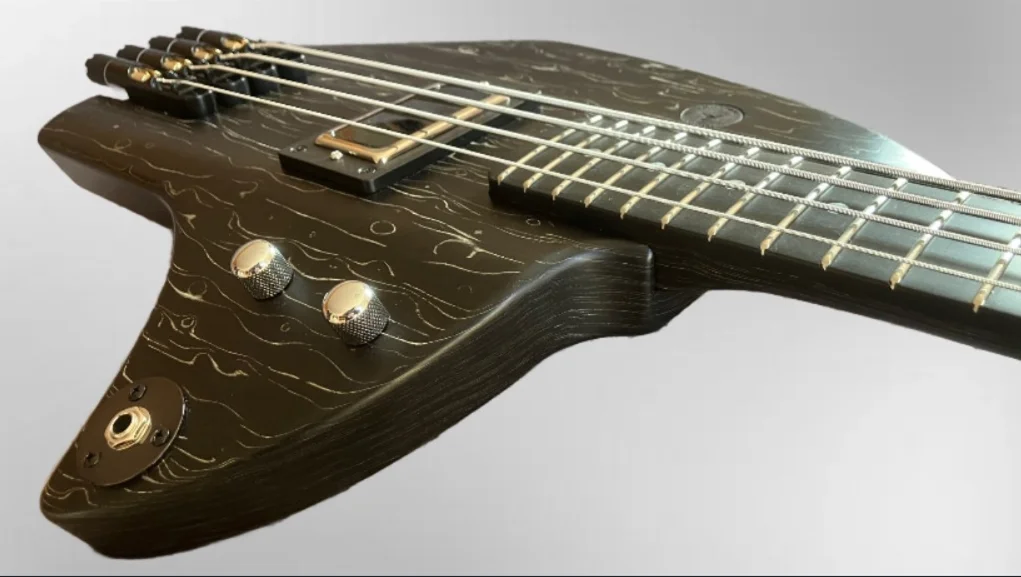

#2 Black Pearl, ein Classic Bass

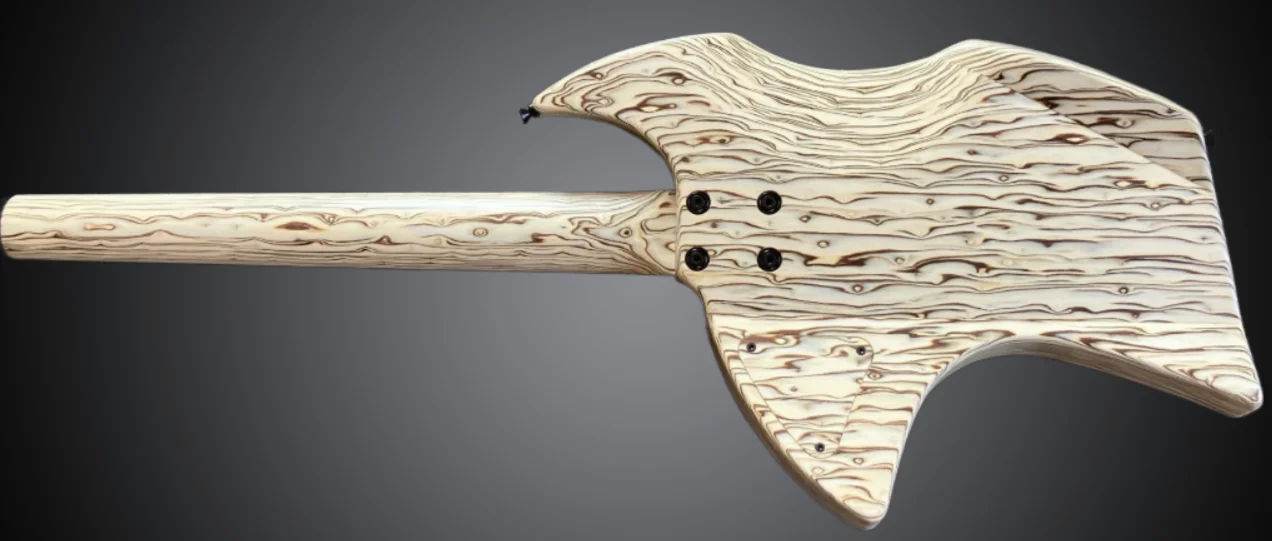

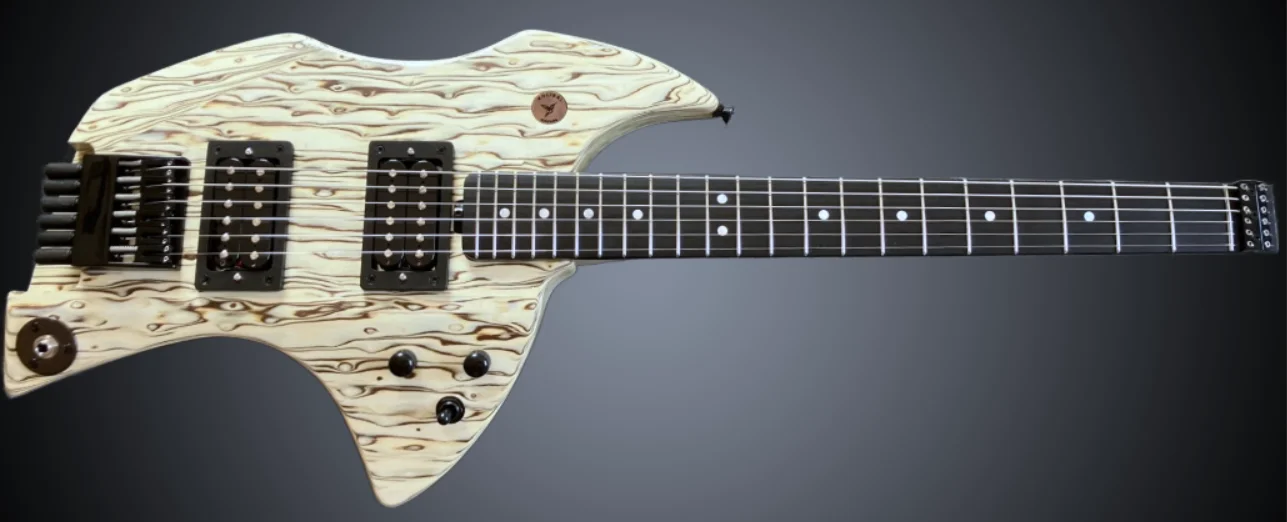

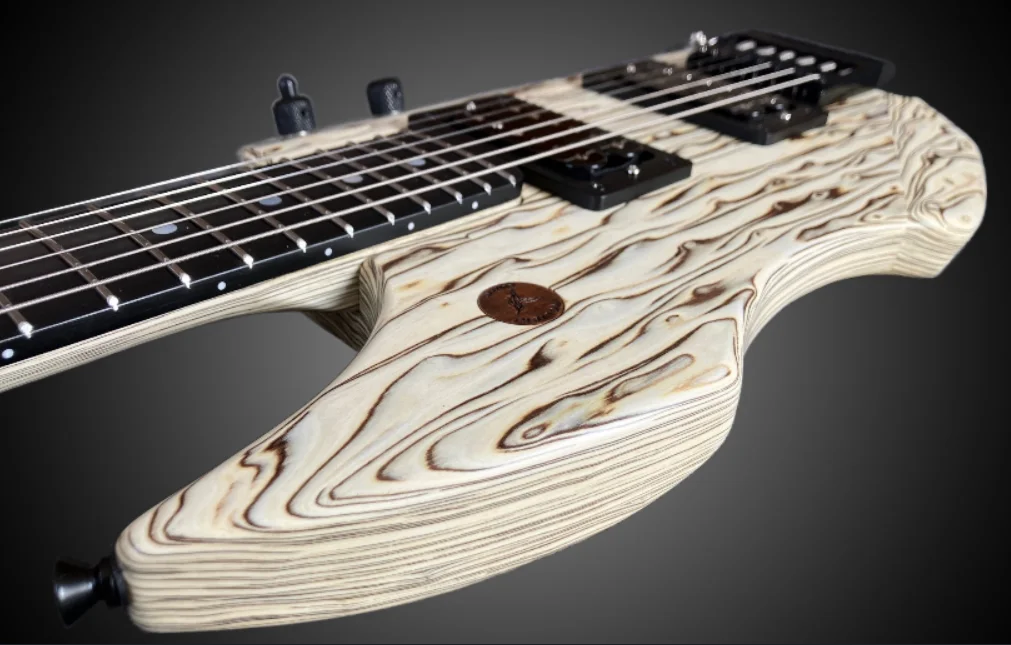

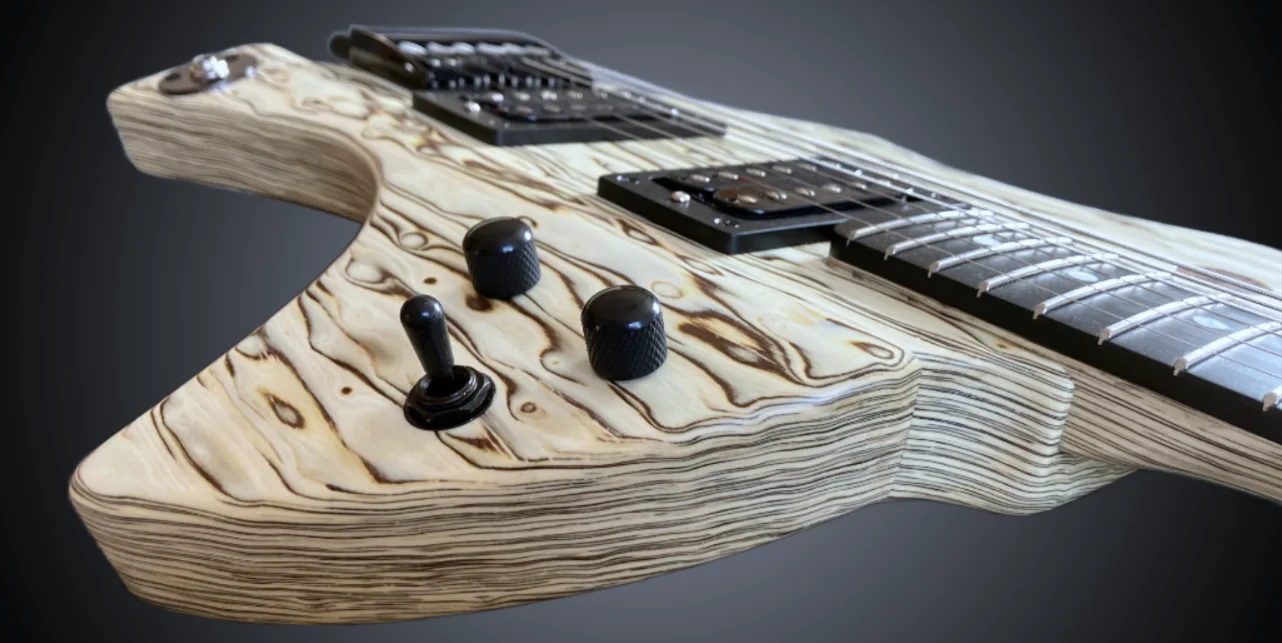

Hier nun #3, wieder eine Neo SixString, und sie heißt White Pearl.

Wie die beiden vorangegangen SaRaiFos hat auch sie ein Griffbrett und Humbuckerrahmen aus Richlite sowie Perloid Dots bekommen.
Des weiteren ist sie mit Edelstahlbünden ausgestattet.

Die Body-Dicke ist 35 mm, und sie wiegt 3 kg.

Liegende 'Jahresringe' auch im Hals.
Üblicherweise will ich die stehend haben, aber in Kombination mit dem knallharten Richlite in 7 mm Dicke
ist das dennoch ein bocksteifer Hals.

Ich freue mich jetzt wieder aufs gewachsene Holz, vor allem auf Ahorn und Eiche.
Das Richlite als Griffbrettmaterial hat mich überzeugt, das werde ich wohl hin und wieder verbauen wenn es zum Gesamtbild passt.

Grüße, Daniel



[Sir Adrian Fish]

Wirklich schön geworden. Optisch mal wieder asolute Hingucker. Währe der Bass in Purple Black entstanden...(schwitz)😎. Wieder mal ein großes Kompliment von mir👍.

Der Mensch kann halt nur eine gewisse Anzahl an Instrumenten



[Barncaster124]

Vielen Dank für die Rückmeldung @Sir Adrian Fish !
Freut mich dass sie dir gefällt.



[Barncaster124]

Hallo Community,

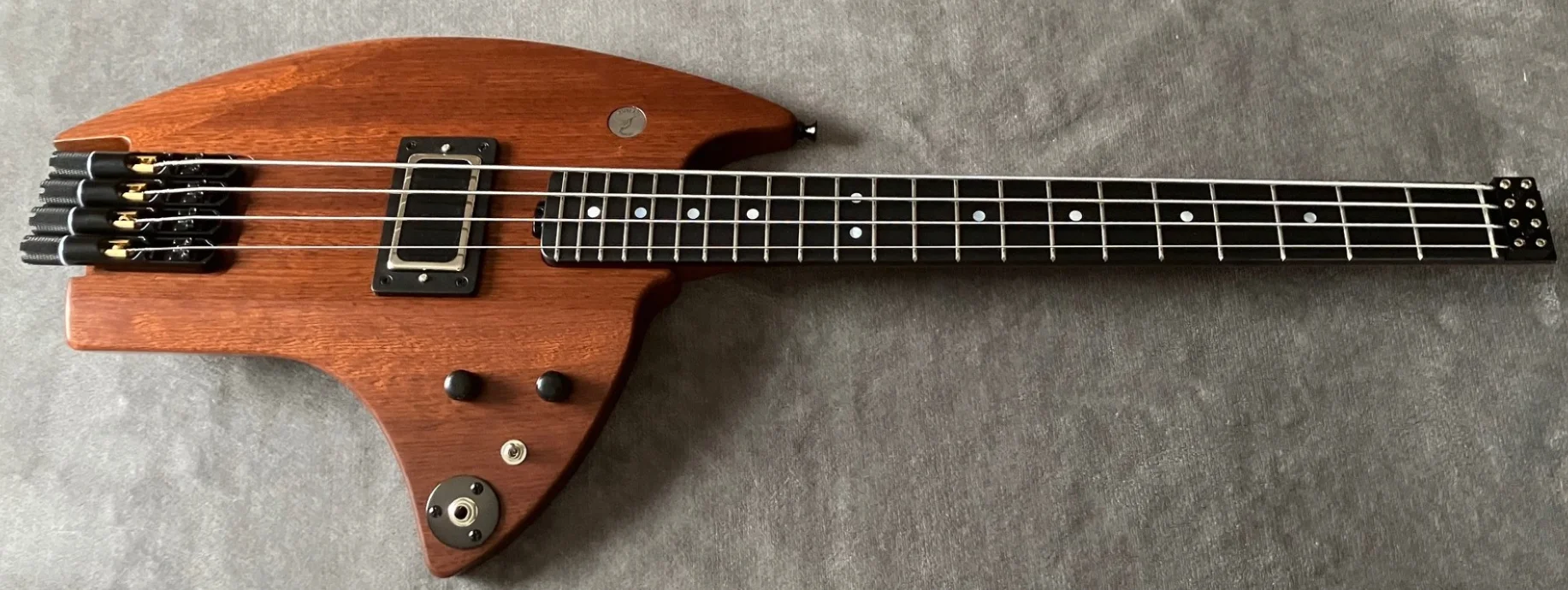

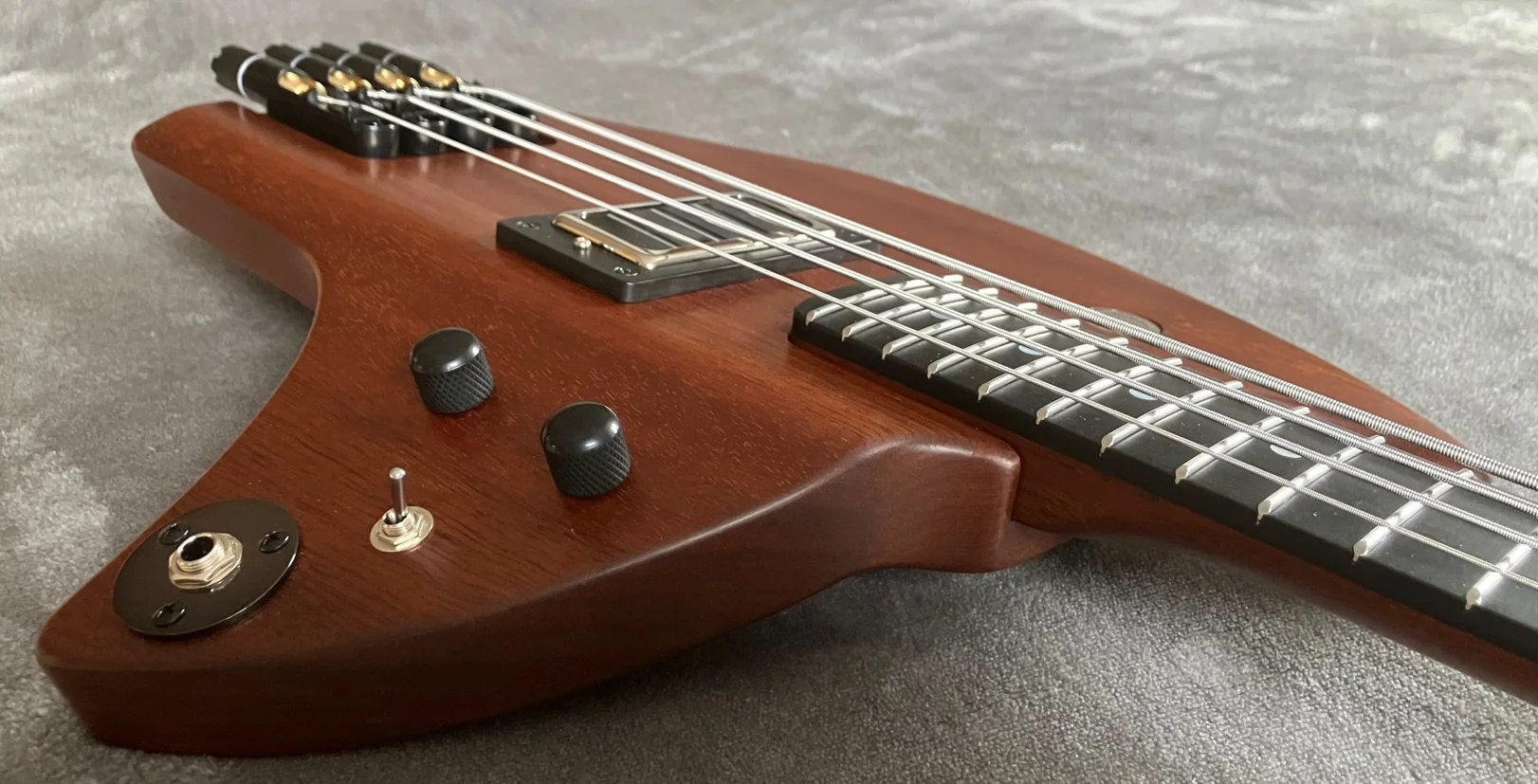

und schon wieder hat ein Kolibri das Fliegen gelernt, ein Buzz.
Es ist das vorletzte Instrument aus dem 50 Jahre alten Honduras-Mahagoni, dann ist mein Bestand aufgebraucht.

Auf Wunsch diesmal mit Richlite-Griffbrett und -Humbuckerrahmen, Perloid Dots, Edelstahlbünden, Edelstahlsaiten, Seriell/Parallel/Coil Split Schaltung.

Viel Spaß mit den Bildern für alle die hier gerne mitlesen.

Grüße, Daniel

------------

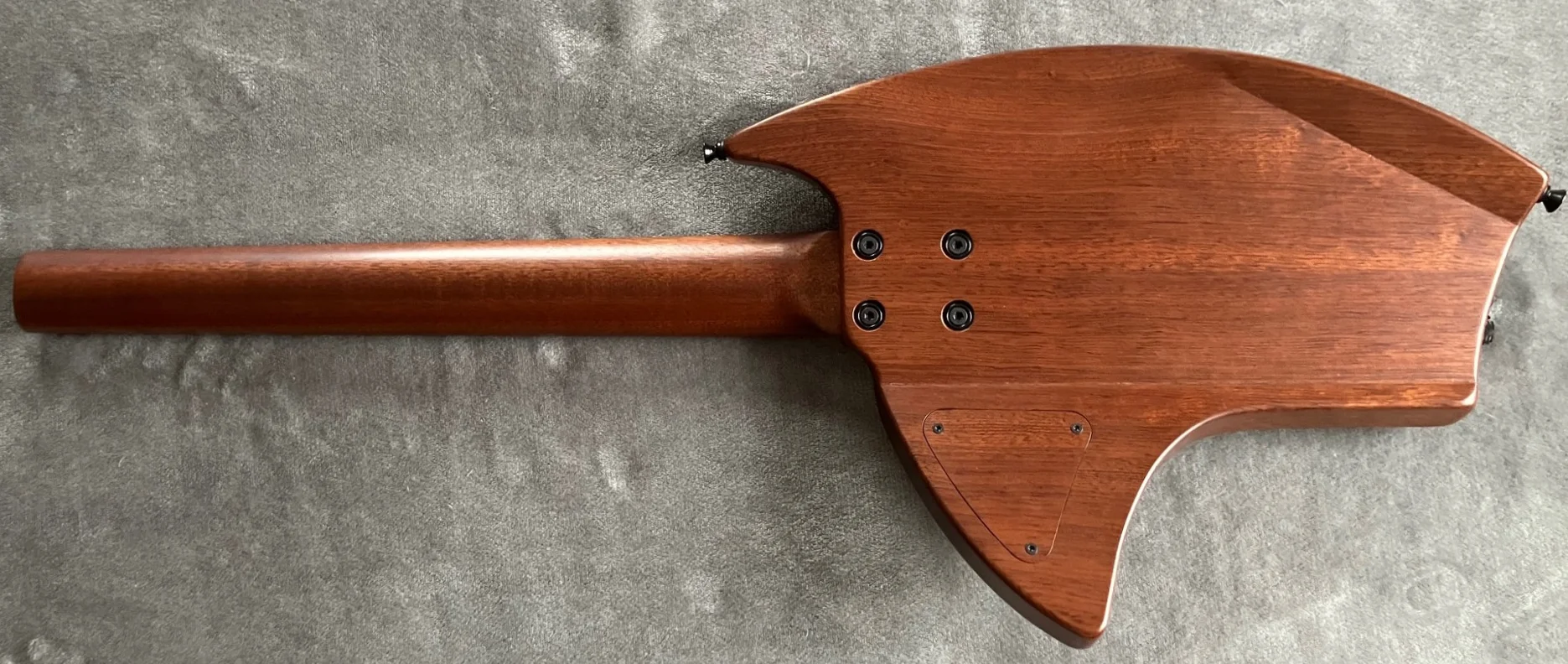

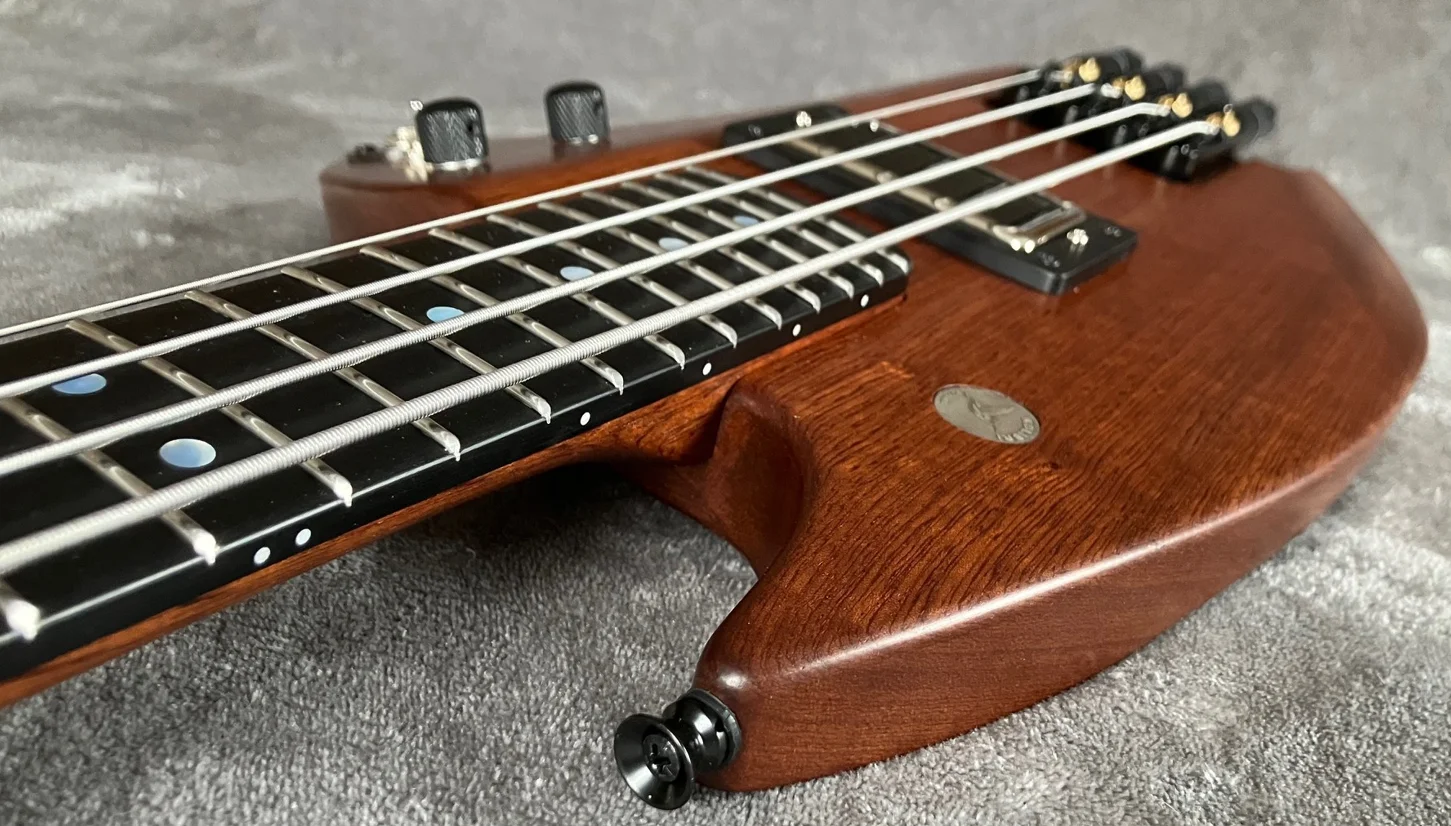

Die Edelstahlsaiten klingen bei gleicher Dicke (45-105) heller als Standardsaiten.

Slimline 31 mm, 2380 Gramm.

Die Saitenlage ist durchgehend knapp 2 mm.

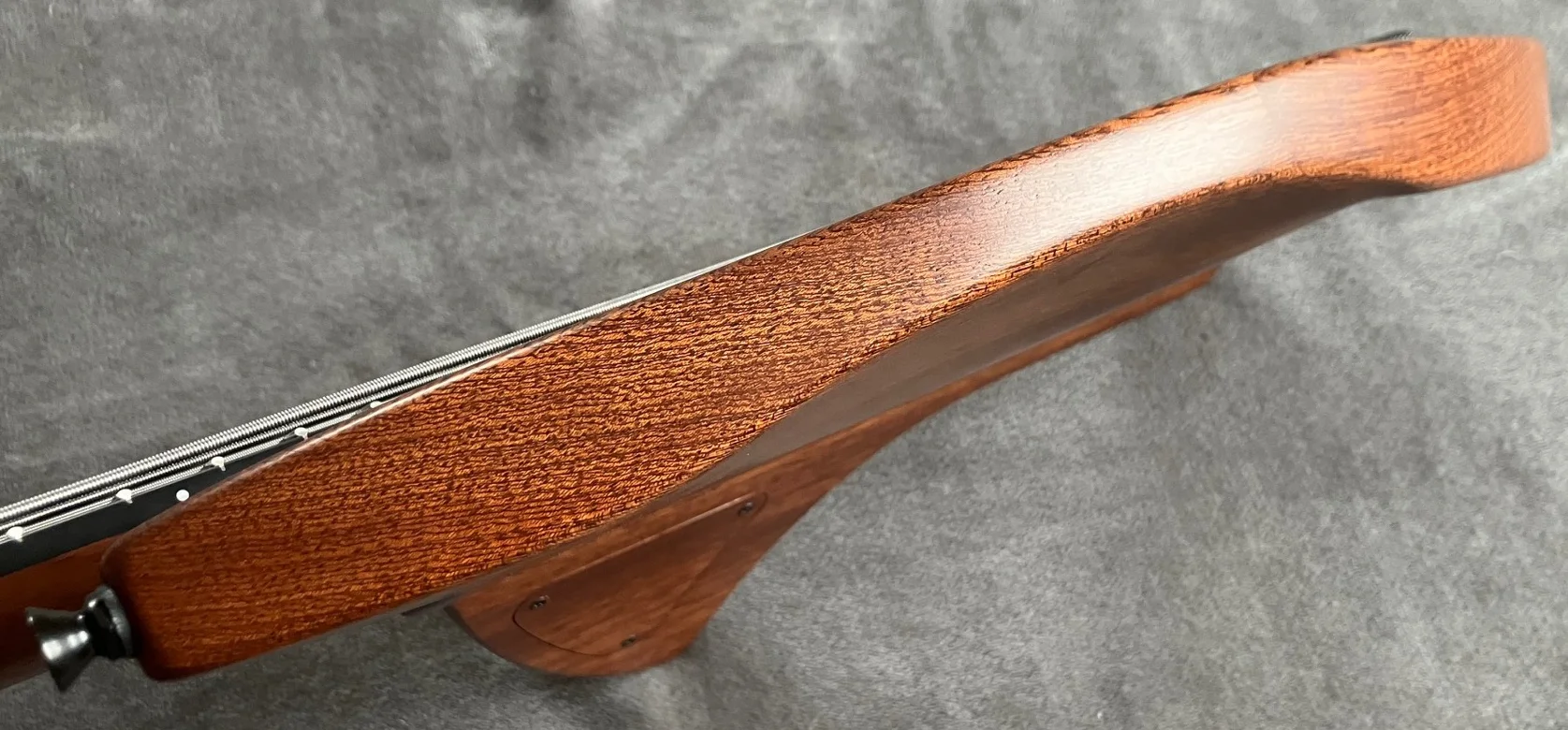

Der dicke Humbuckerrahmen bietet eine gute Daumenauflage falls gewünscht.

Schon einmalig, dieses Honduras-Mahagoni.



[Barncaster124]

Hallo Community,

heute mal wieder ein Baubericht, und zwar zur 'Kolibri Mini'.

Seit längerem denke ich über eine ernsthaft spielbare, ergonomische Kindergitarre für meine Enkel nach.
Sie sind 3, 4 und 5 Jahre alt und haben Spaß am musizieren mit E-Pianos, Schlagzeug und ausgewachsenen Gitarren. Pianos und Schlagzeug gibts bereits im Kinderformat, aber hinter den Gitarren, auch den handlichen Kolibris, verschwinden sie fast und haben natürlich Probleme mit dem Handling.

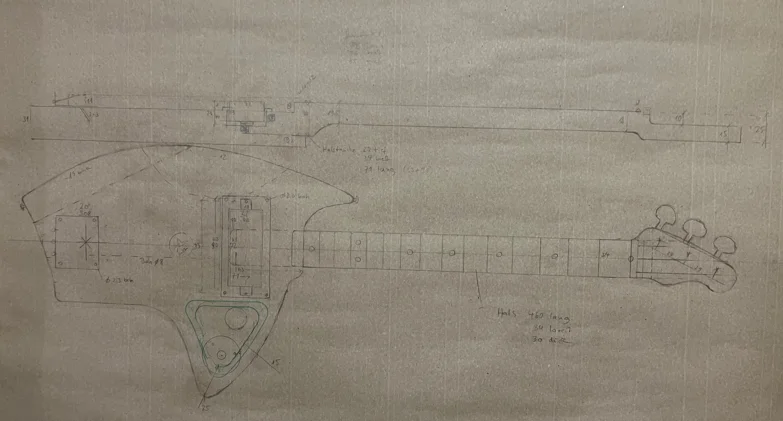

Also hab ich in den letzten Wochen einen Entwurf gemacht:

• 20" Mensur. Damit bekommt man noch genug Saitenspannung zusammen dass das klingt.
• 3 Saiten für offene Stimmungen wie z.B. EBE oder GDG.
• Damit die Knirpse selbst stimmen können sollte es (schweren Herzens) nicht Headless sein, dafür reicht die Fingerkraft nicht.
• Neck Humbucker
• Volume Regler
• eingeleimter Hals
• Nicht gewölbt, das lohnt sich bei diesem kleinen Format nicht / wirkt sich kaum aus.

Der Body ist ungefähr so groß wie ein Blatt DIN A4 Papier ...

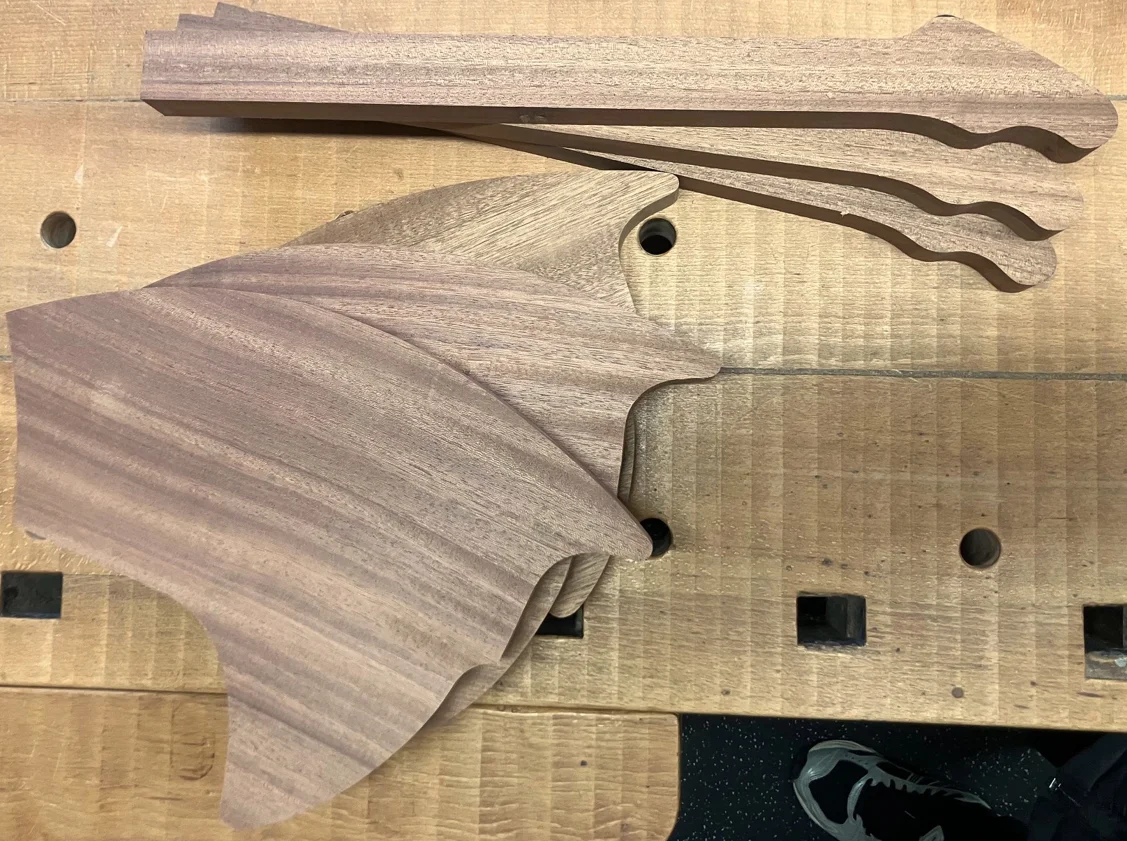

Ich habe noch jede Menge kleinere Stücke erstklassiges altes Mahagoni, das passt für die Kolibri Mini einwandfrei.
Die Bodys bestehen aus zwei zusammengeleimten Teilen.
Die Hälse haben stehende Jahresringe, das ist hier besonders wichtig weil kein Spannstab verbaut wird.

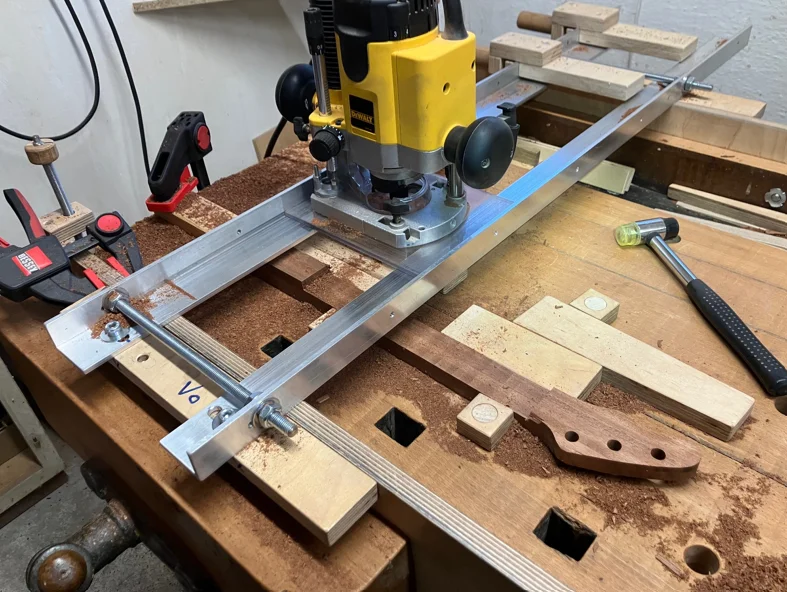

Das Fräsen der Hälse entpuppte sich als reichlich Arbeit, denn der einzuleimende Sockel sollte 30 mm hoch sein, so bietet er genug Klebefläche.
Insgesamt habe ich 3 Spannungen für den Querschnitt gebraucht.

Die Hälse sind 35 mm breit, sowie am 1. Bund 18 mm und am 12. Bund 19,5 mm dick.

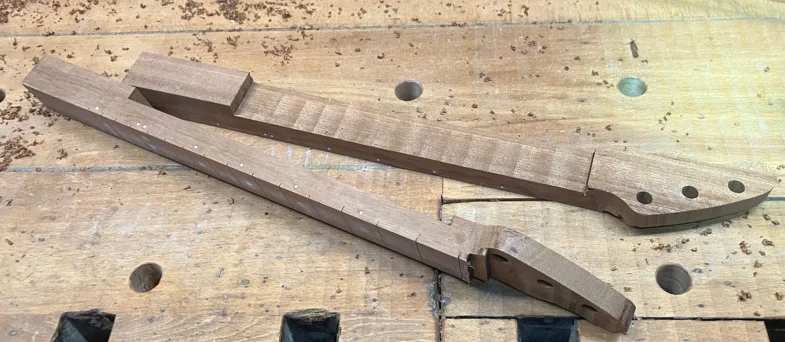

Die Hälse haben ihre Kontur schon, die Bodys bekommen noch eine Bauchmulde und eine abgeschrägte Armauflage.

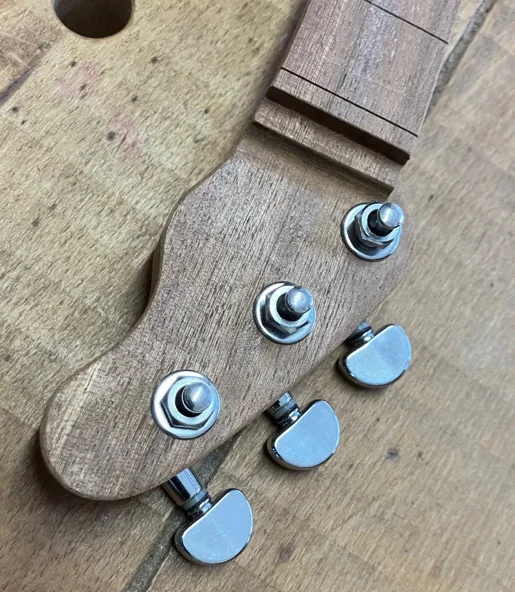

Der Headstock, ein wenig länger als technisch nötig, damit der oberste Tuner geschützt ist wenn die Gitarre Kopf voraus mal irgendwo dagegendotzt.
Auf den Absatz vor dem Nullbund kommt später noch ein Stück Richlite als Saitenführung.

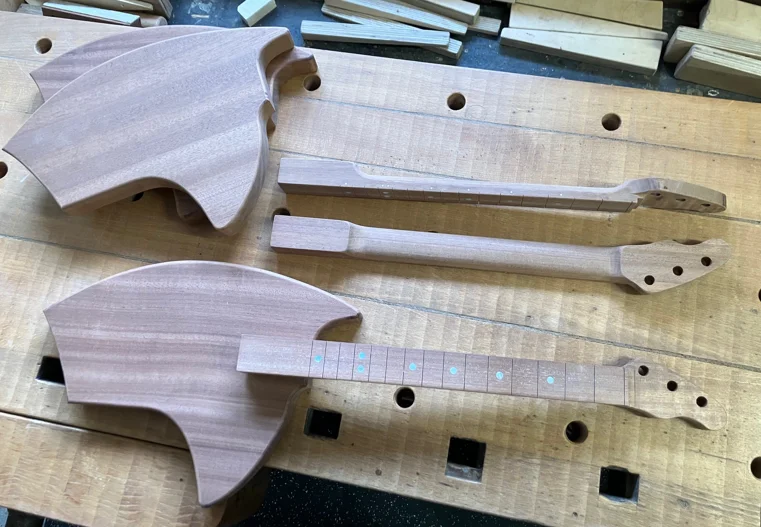

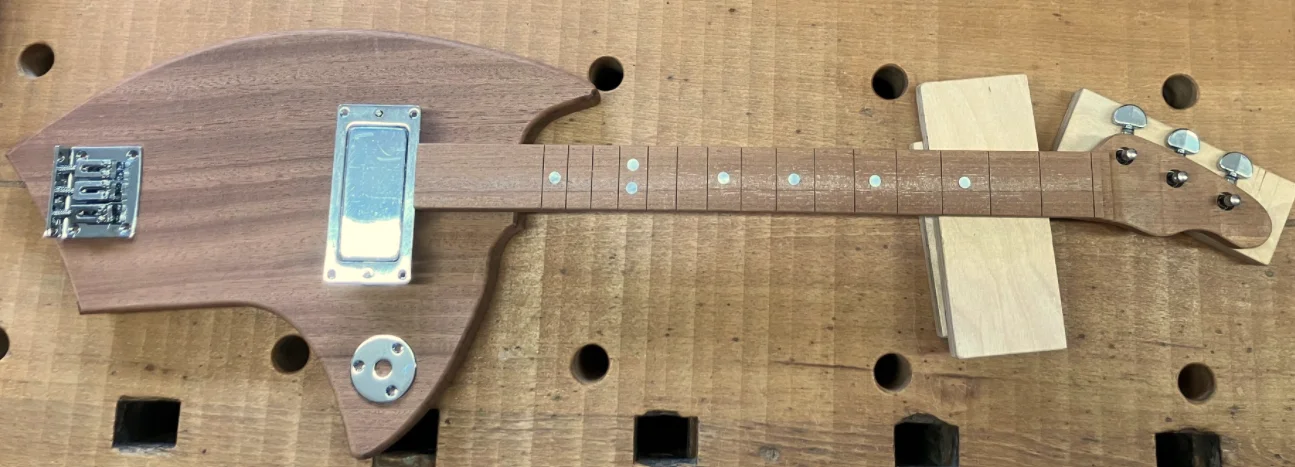

Ein erster Eindruck des Gesamtbilds.

Weiter geht es nach Ostern, Fortsetzung folgt.

Eine Frage hätte ich noch an Mitleser die Erfahrung mit 3-saitigen Gitarren / Cigar Box Gitarren haben:
Wie würdet ihr stimmen? Und warum so?

Grüße, Daniel



[Sir Adrian Fish]

Wenn ich das Thema nicht schon abonniert hätte, dann würde ich es spätestens jetzt abonnieren...😎.



[hermanson]

Servus, schöne Idee. Meine CBG hat eine Mensur von 64 cm und ist auf GDG gestimmt. Standardsaiten A, D und G. Ich würde einen Versuch mit den CBG-Saiten Light

Pyramid Cigar Box 3 Light​

​

in AEA starten. Wäre halt eine brauchbare Grundstimmung im Gitarrenbereich. Auch diese Shortscale-Mini-Gitarren sind ja häufig in ADGCEA gestimmt = Standardtuning mit Capo am 5. Bund.

Gruß hermanson



[Barncaster124]

Dank Support von @hermanson im Hintergrund und einiger Recherchen bin ich mir nun im Klaren über die Stimmung und die Saitendicke.

Es soll GDG sein. EBE ist zwar auch genial weil schön bassig und rockig, aber recht weit von Kinderstimmen entfernt. GDG klingt tendenziell 'freundlicher', aber dennoch kräftig.
Des weiteren ist GDG eine Stimmung, die man auf dieser kurzen Mensur gut mit umwickelten Saiten realisieren kann - die will ich bevorzugen weil sie nicht so in die Haut schneiden und auch stabil sind.

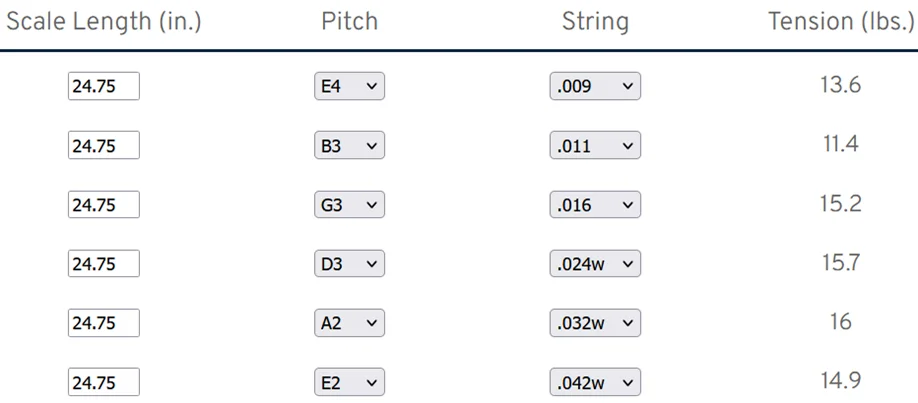

Die passende Saitenstärke zu dieser Stimmung und Mensur wurde mit einem Saitenzug-Kalkulator ermittelt.
Als Anhaltspunkt dient ein 9er Satz auf einer Gibson-Mensur, das ist weich ohne allzu schlabbrig zu sein.
Der Kalkulator zeigt bei dieser Kombi 15-16# Zuggewicht auf den w-Saiten:

Das entspricht auf 20" in GDG:

Gewählt habe ich 22-30-44.
Somit sind nun alle Entscheidungen getroffen.
Und da die protypischen Bauschritte (Hals) bereits geklappt haben, kann ich nun gemütlich weitermachen.

Grüße, Daniel



[Barncaster124]

Nach der Osterpause hat es mich gleich wieder in die Werkstatt gezogen, und so sind die meisten Späne inzwischen gefallen.
Alles gleich dreimal zu machen artet in Arbeit aus, aber ich freue mich aufs Ergebnis, und das treibt an.

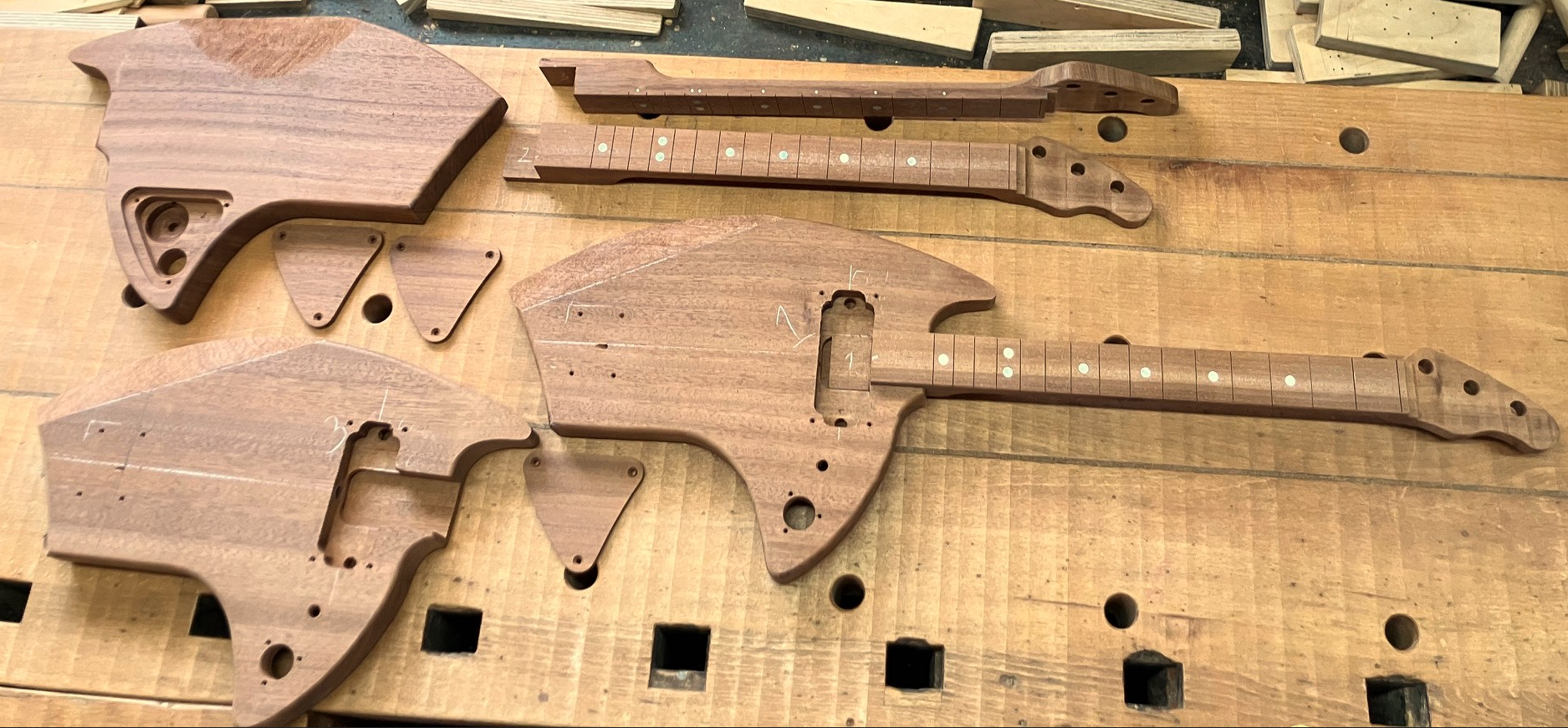

Halstaschen, Pickuptaschen, E-Fach, E-Fachdeckel, Bauchmulden, Armauflagen, Absätze an den Hälsen, diverse Bohrungen - das waren die letzen zwei Tage.
Als nächstes kann vorgefinished und bundiert werden.
Danach werden die Hälse eingeklebt.

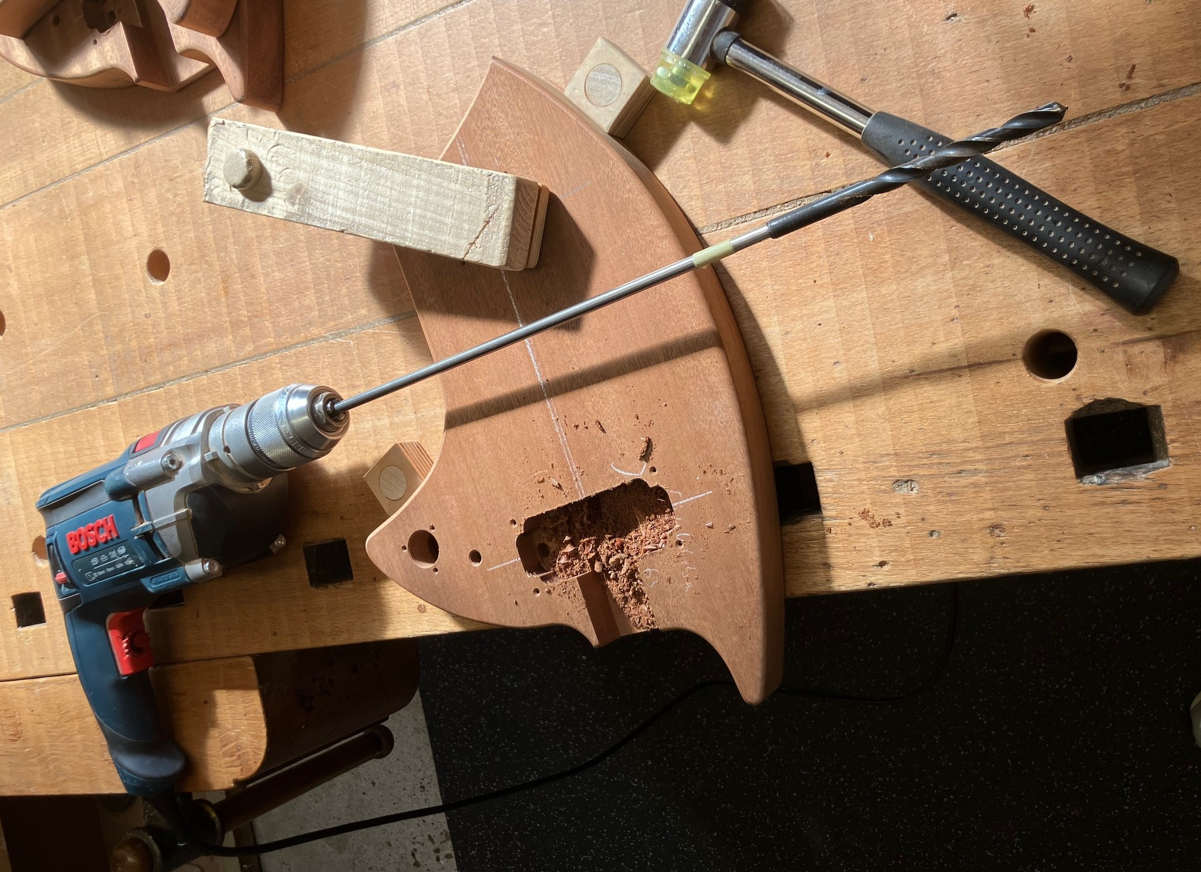

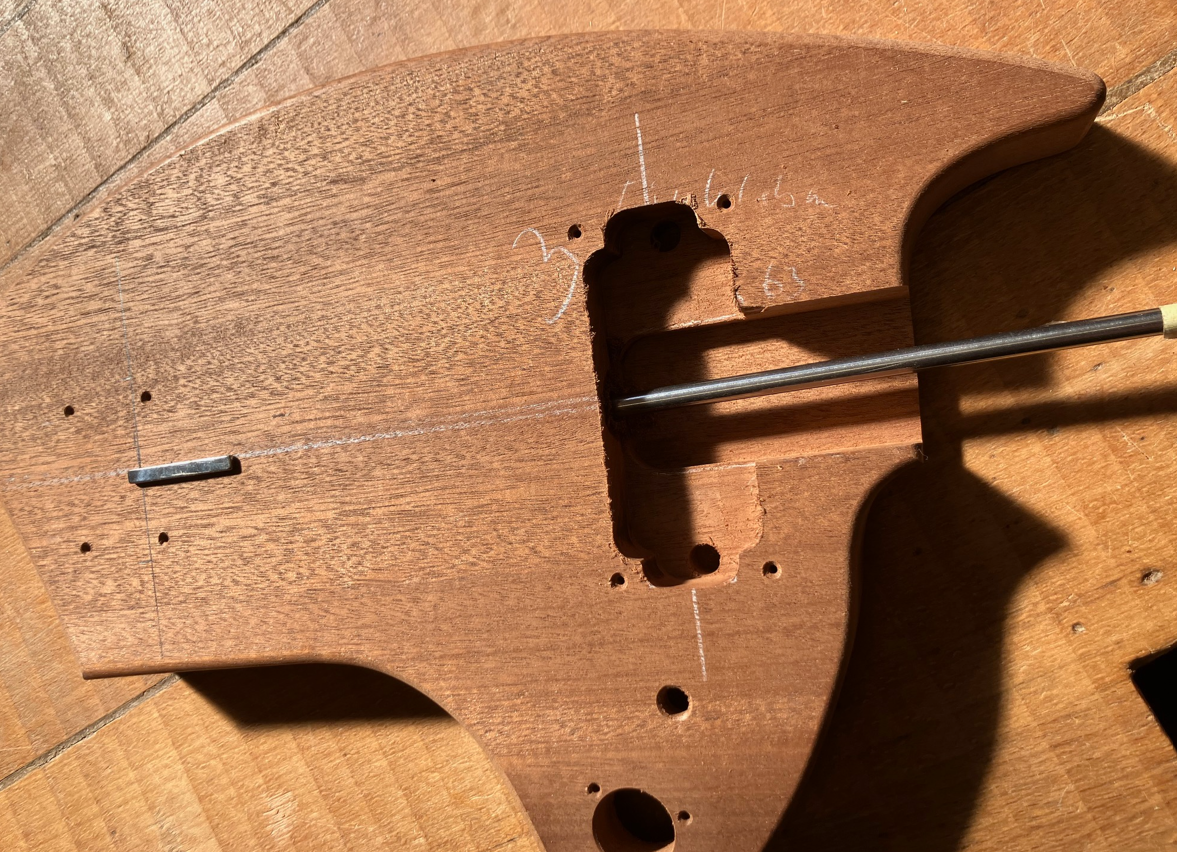

Spannend wurde es kurz beim Bohren des Kabelkanals für die Masse der Brücke, das sind fast 20 cm, die in dem dünnen Body vor allem vertikal nicht schräg werden dürfen.

Mit dem Magnet-Trick, den @LeGravier mal in einem seiner Beiträge gezeigt hat, sieht man dann wo man mit dem Deutschuss gelandet ist.
Es hat gut geklappt, witzig war dass ich an allen drei Bodies genau gleich um 1,5 mm nach links abgekommen bin..

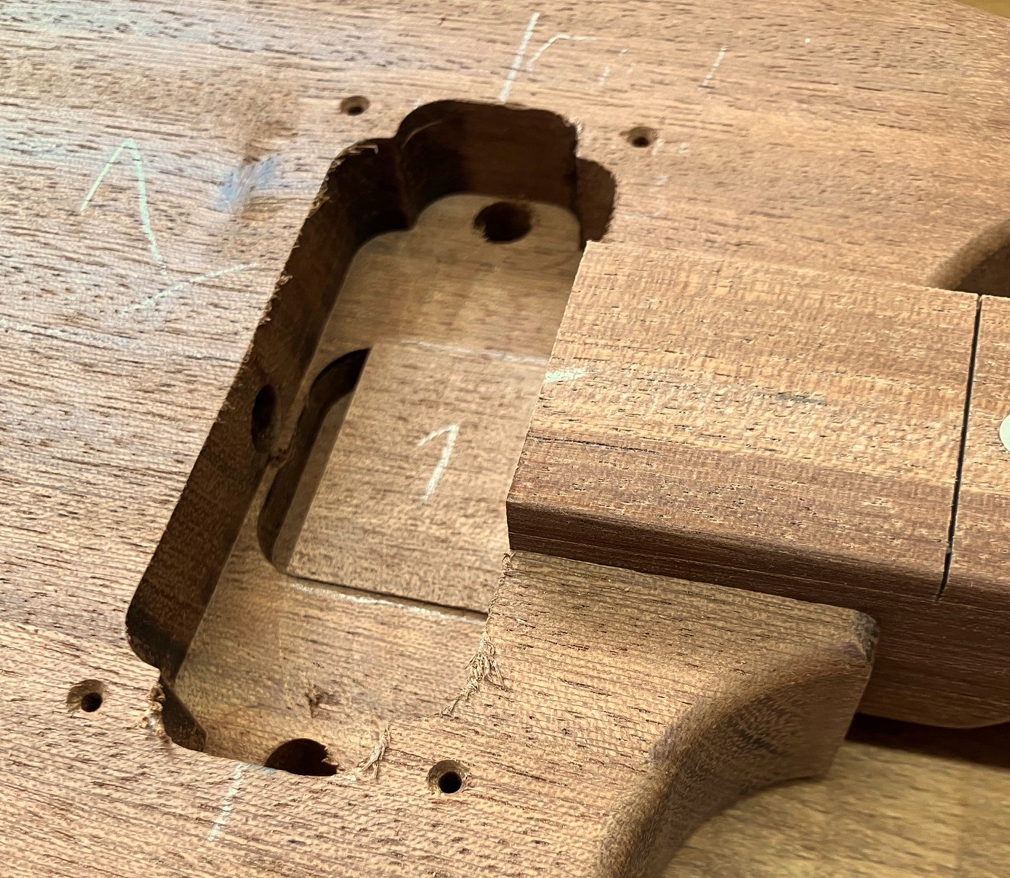

Hier die Verbindungsbohrung zum Kabelkanal.

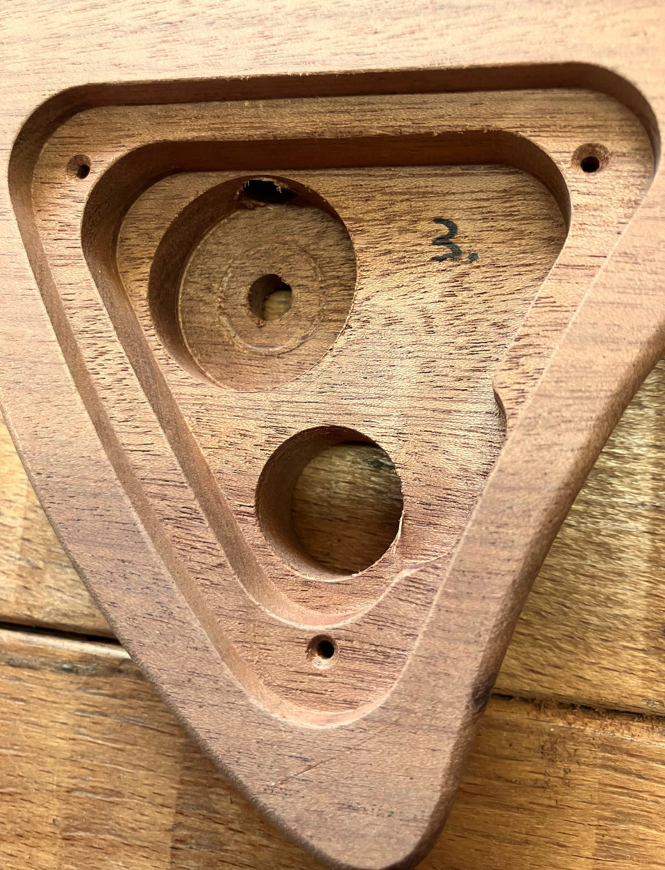

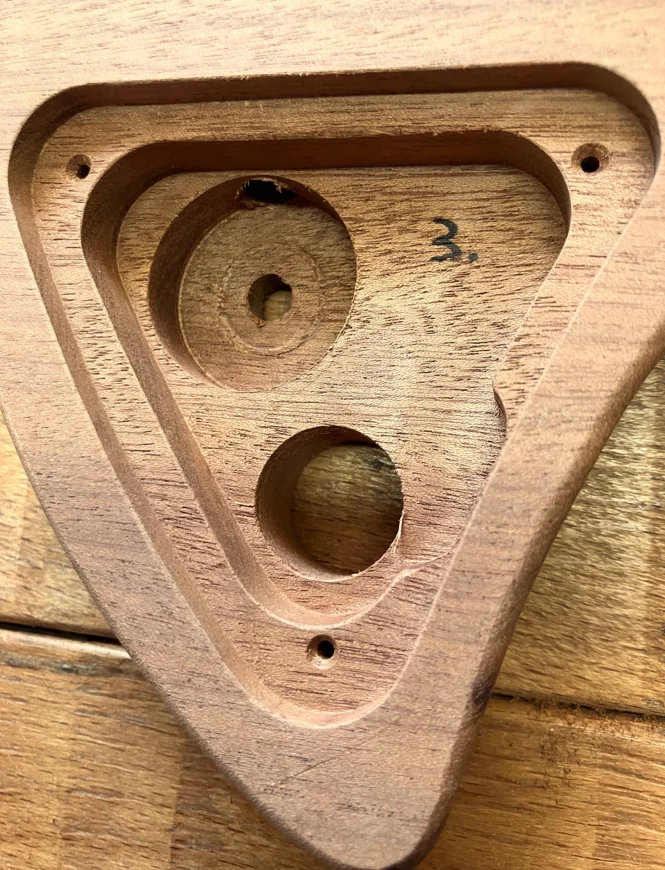

Damit der recht kleine untere Flügel stabil bleibt, wurde das E-Fach nicht so tief gefräst.
In die große Senkung kommt das Vol-Poti, in die andere Bohrung die Klinkenbuchse.

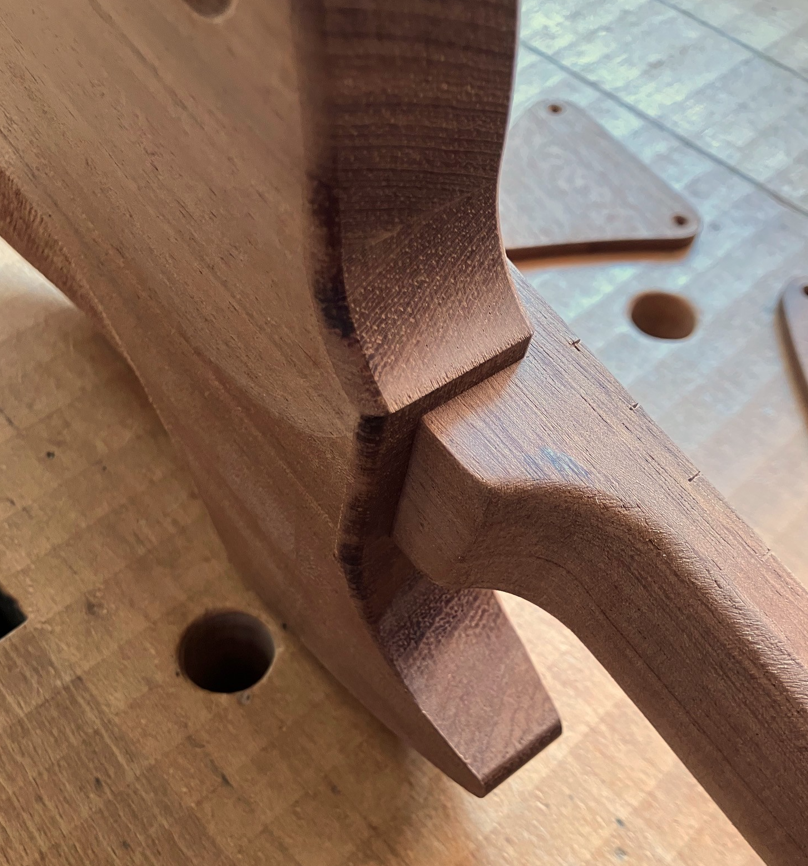

Nach dem Einkleben wird der Hals noch ein Stück weit auf Höhe der Bodyoberfläche gebracht, damit der Humbuckerrahmen Platz hat.

Um den recht kurzen unteren Teil des Halses möglichst steif zu halten, schaut der Halsfuß noch ein kleines Stück raus.

Hier übrigens der Vorläufer auf dem Weg zur Kolibri Mini, eine CBG, die mittlerweile einen Humbucker hat.
Es ist ein geniales Teil, aber trotz 20" Mensur ist das recht unhandlich für Kinder.

So viel mal für heute, und Grüße,
Daniel



[Barncaster124]

Weiter gehts, Tag 5.

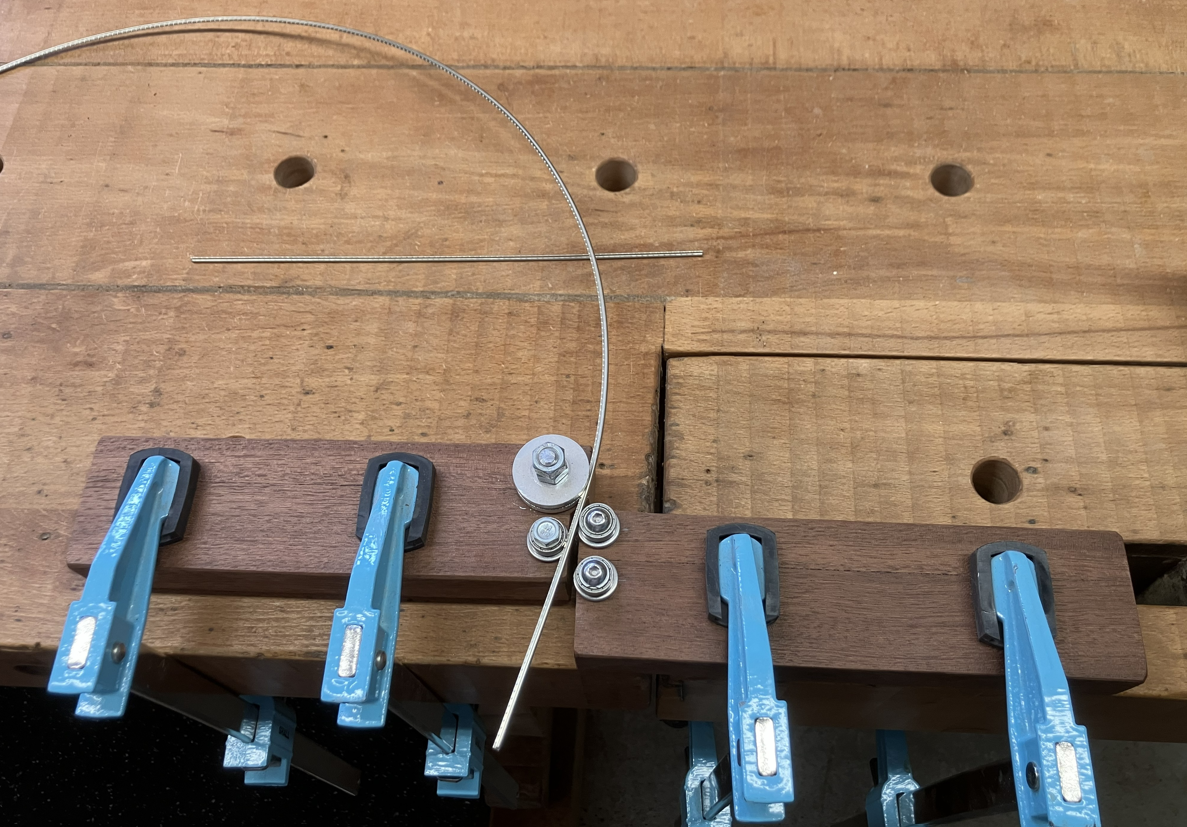

Zunächst musste die Bunddraht-Rollenware begradigt werden.
Meine Rundwalzvorrichtung wird dafür versetzt angeordnet.
Mit dem Spannbacken der Hobelbank wird der Abstand eingestellt bis es gerade wird.

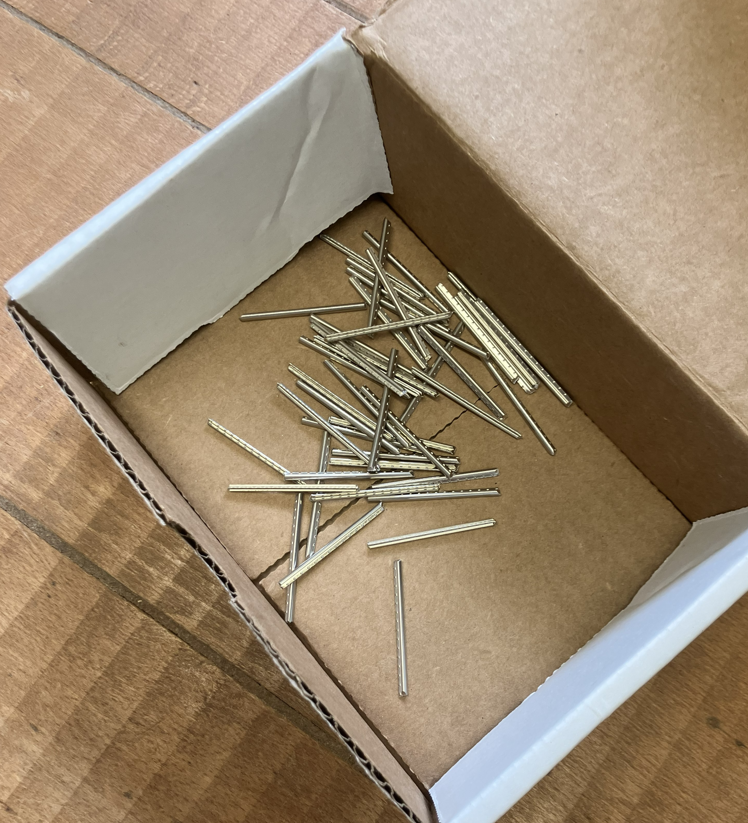

Ist der Draht erstmal abgelängt, kann man kaum glauben dass das insgesamt 2 Meter sind.

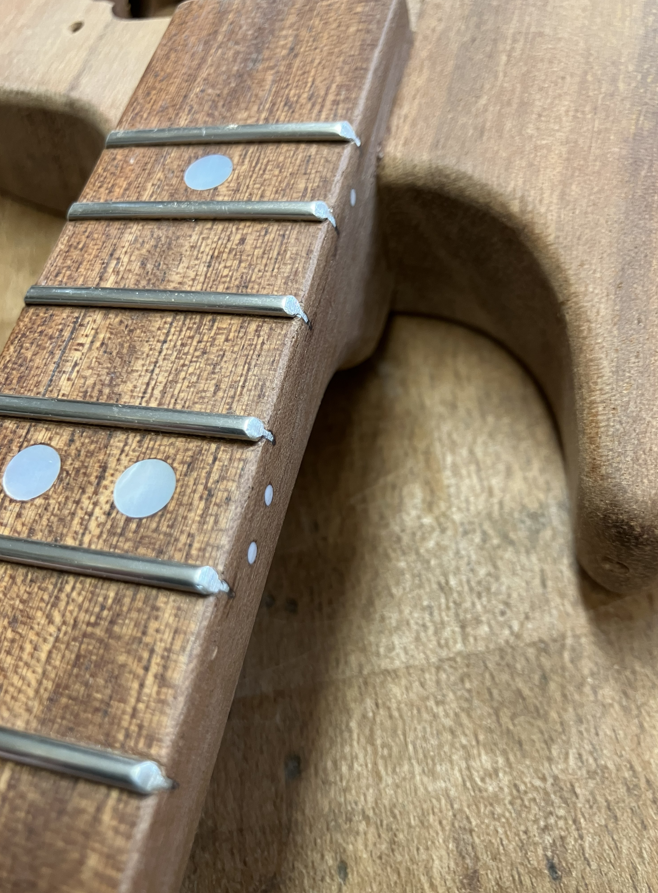

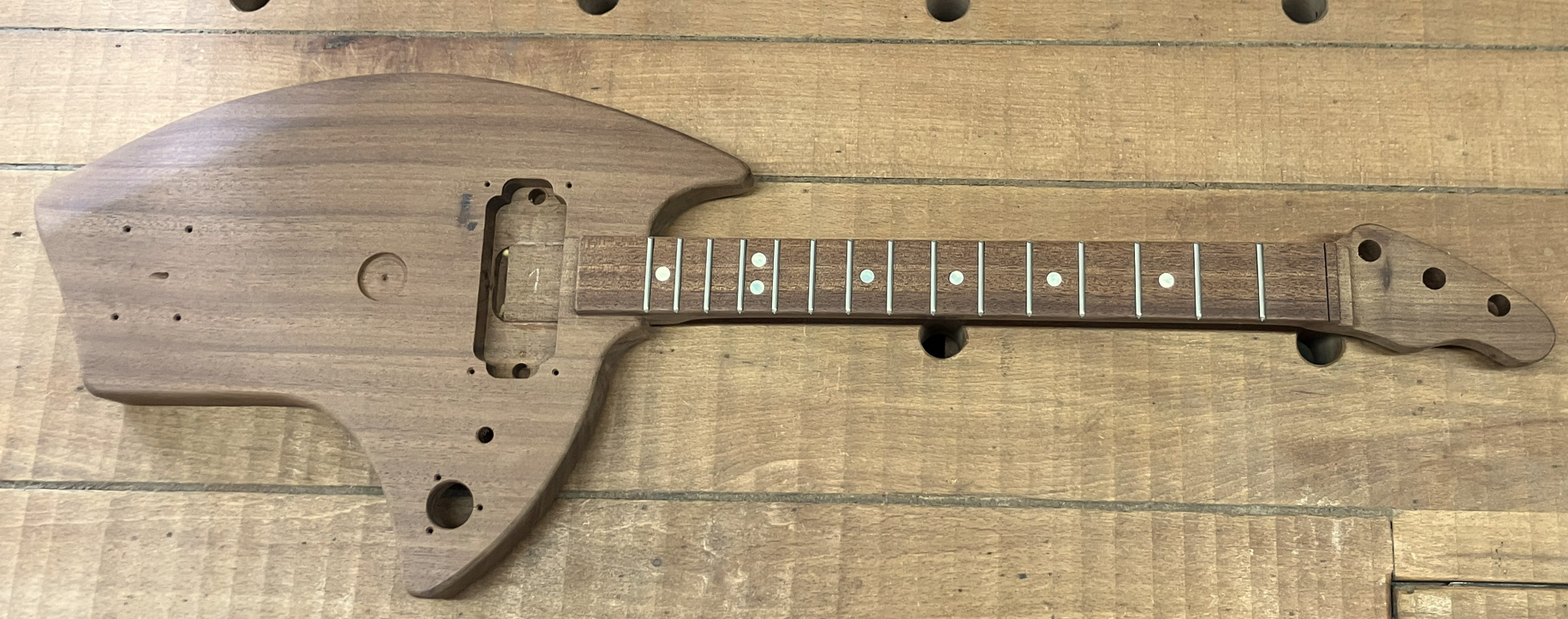

Irgendwann war dann auch der fünfundvierzigste Bund drin, und nach dem Versorgen der Bundenden und dem Abrichten ...

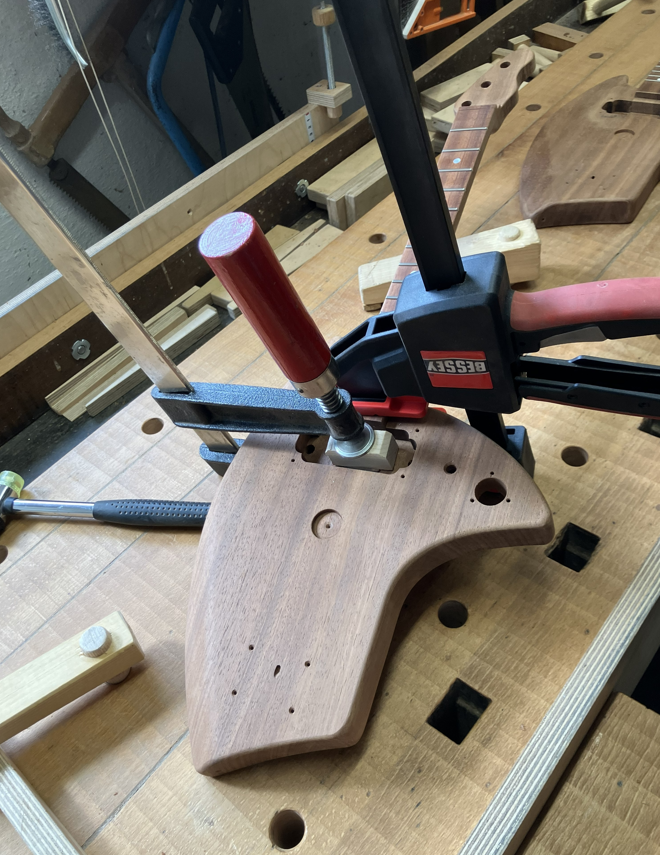

... konnten die Hälse eingeklebt werden.

Bisher wiegen sie 980 Gramm. Mit dem Gewicht der Anbauteile wird das Richtung 1,4 kg gehen.
Ich hoffe, dass der Headstock und die Mechaniken den Schwerpunkt nicht allzu sehr verschieben.

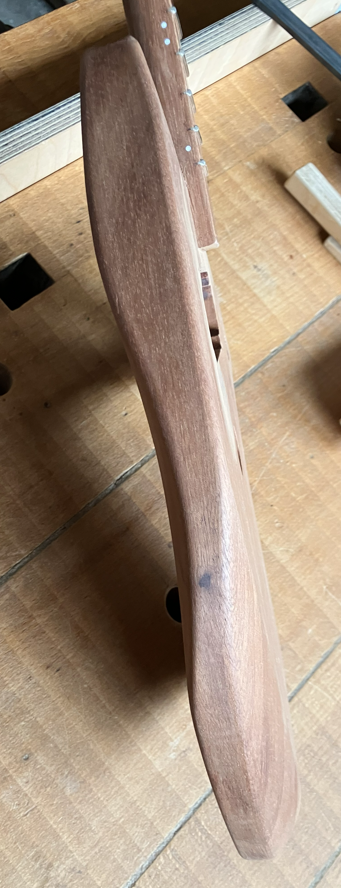

Hier die Bauchmulde und die Armauflage.

Die nächsten Fotos werden dann von den fertigen Gitarren sein.
Ich freue mich schon aufs Finish, wenn dann Leben ins Holz kommt.

Grüße, Daniel



[thorwin]

Ich hab ja jetzt einen Moment über 45-bündige Gitarren sinniert bis es mir einfiel wo der Fehler liegt....

Schöne Arbeit wieder, bin aufs Ergebnis gespannt



[Perkeo]

Hier übrigens der Vorläufer auf dem Weg zur Kolibri Mini, eine CBG, die mittlerweile einen Humbucker hat.
Es ist ein geniales Teil, aber trotz 20" Mensur ist das recht unhandlich für Kinder.
Anhang anzeigen 1026540

So viel mal für heute, und Grüße,
Daniel

Was für ne Axt! Ich hoffe, die junge Gitarristin macht Weltkarriere und dieses endgeile Instrument ist eines Tages bei Sotheby's für Minimum 5 Millionen!
Bitte mal spielen und Video machen mit dem Humbucker!



[Bassturmator]

Zunächst musste die Bunddraht-Rollenware begradigt werden.
Meine Rundwalzvorrichtung wird dafür versetzt angeordnet.
Mit dem Spannbacken der Hobelbank wird der Abstand eingestellt bis es gerade wird.

Ich hab´ ja in der Vergangenheit auch schon so ein paar verschiedene Vorrichtungen gebaut um Bunddraht zu biegen, aber die Variante mit der Hobelbank gefällt mir sehr gut, also einfach eine Spindel zur Verstellung zu verwenden die man eh schon hat - muss an erst mal drauf kommen...

*



[OldRocker]

...bei Betrachtung von Daniels Arbeiten sind wir uns sicherlich einig, dass das definitv nicht seine einzige gute Idee war😉



[Barncaster124]

Hallo Community,

Tag 10, und es ist vollbracht, die drei Kolibri Minis sind fertig.
Es dürften so 90 Stunden zusammengekommen sein für Planung, Zeichnung, Vorrichtungsbau, Herstellung, Montage, Setup, Fotos.
Meistens hat es viel Spaß gemacht, manche Arbeiten dreimal hintereinander haben sich jedoch gezogen.

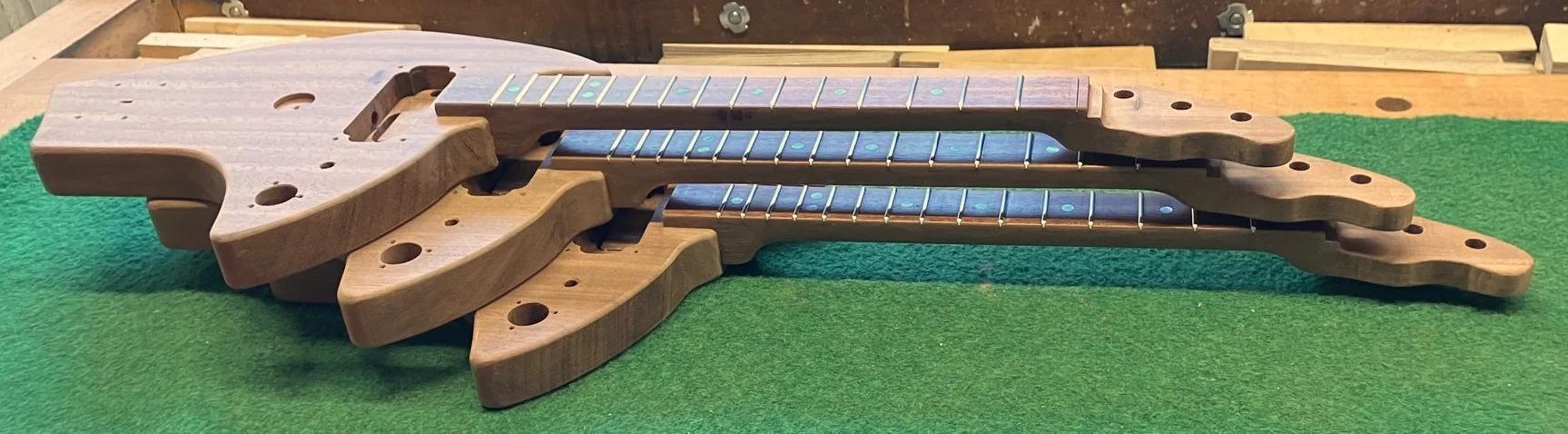

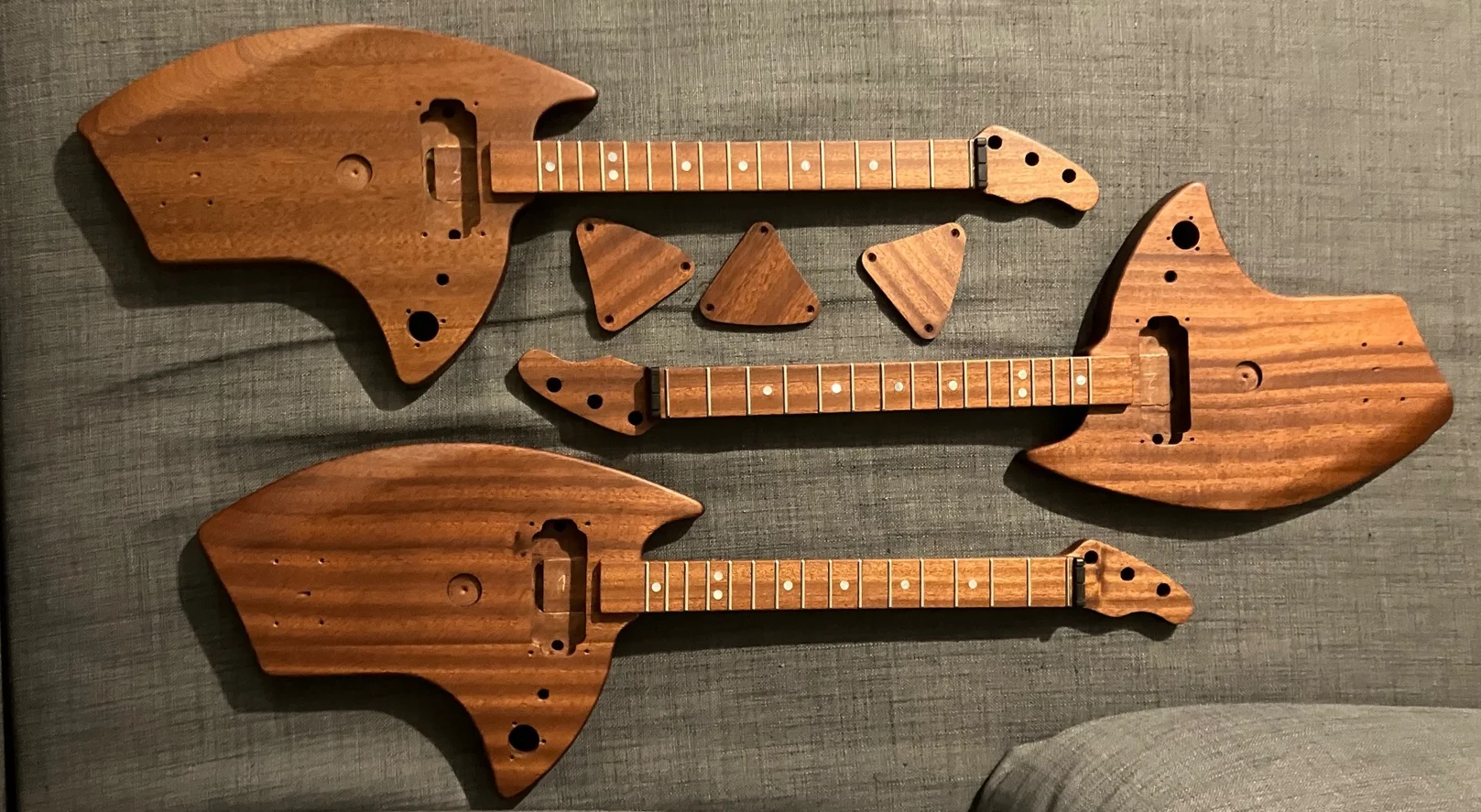

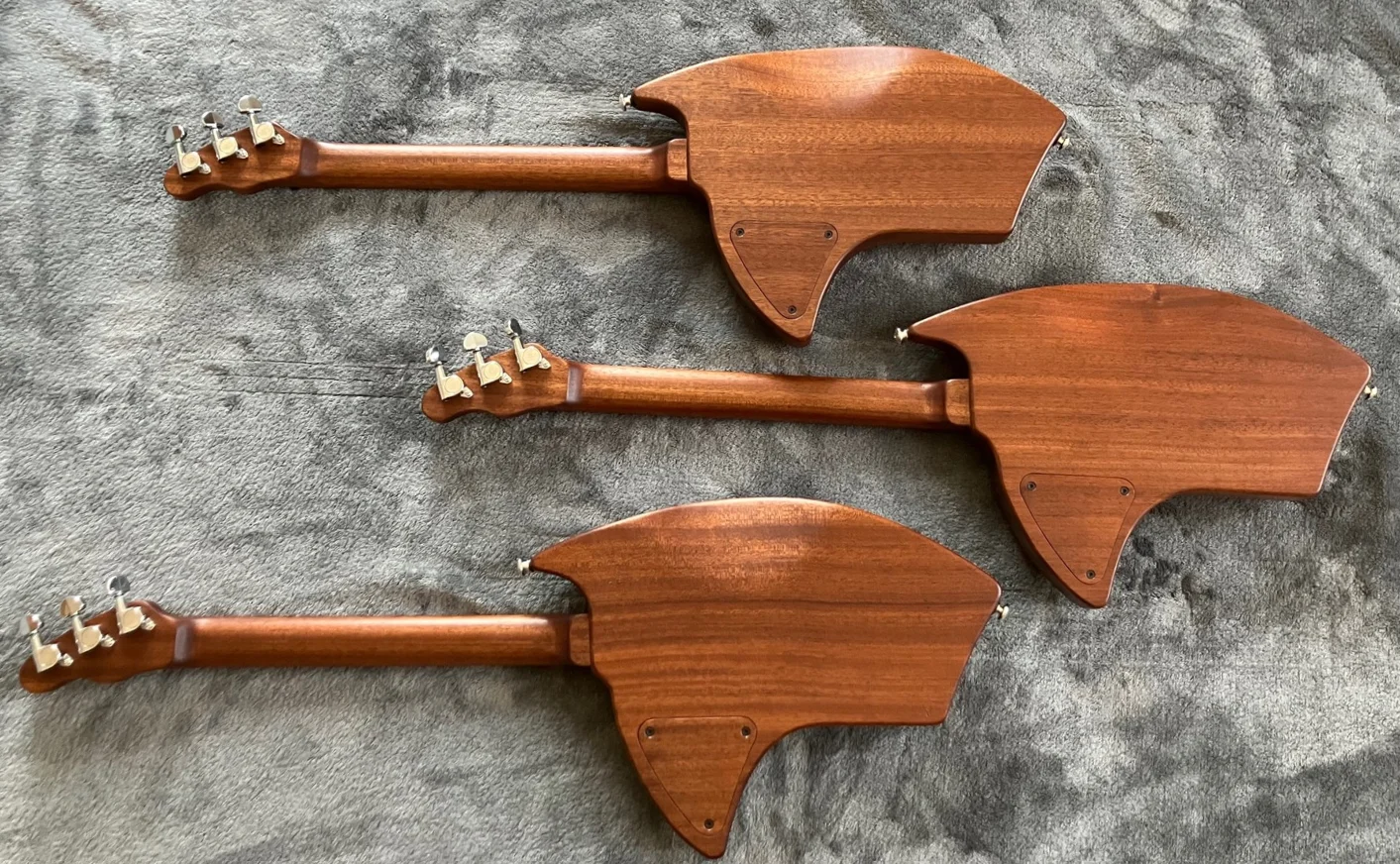

Die drei Winzlinge vor dem Finish ...

... und danach.
Ich muss zugeben, dass ich mit dem Finish nicht ganz aufs übliche Niveau gegangen bin, denn es ist klar dass sich hier in den Kinderzimmern und -händen recht schnell Macken und Kratzer ansammeln, oder positiv ausgedrückt, das 'Aging' recht schnell voranschreiten wird. Vermutlich werden auch einige Aufkleber ihren Weg auf die Gitarren finden, inkl. Totenschädel, Haien und Dinosauriern 🙂

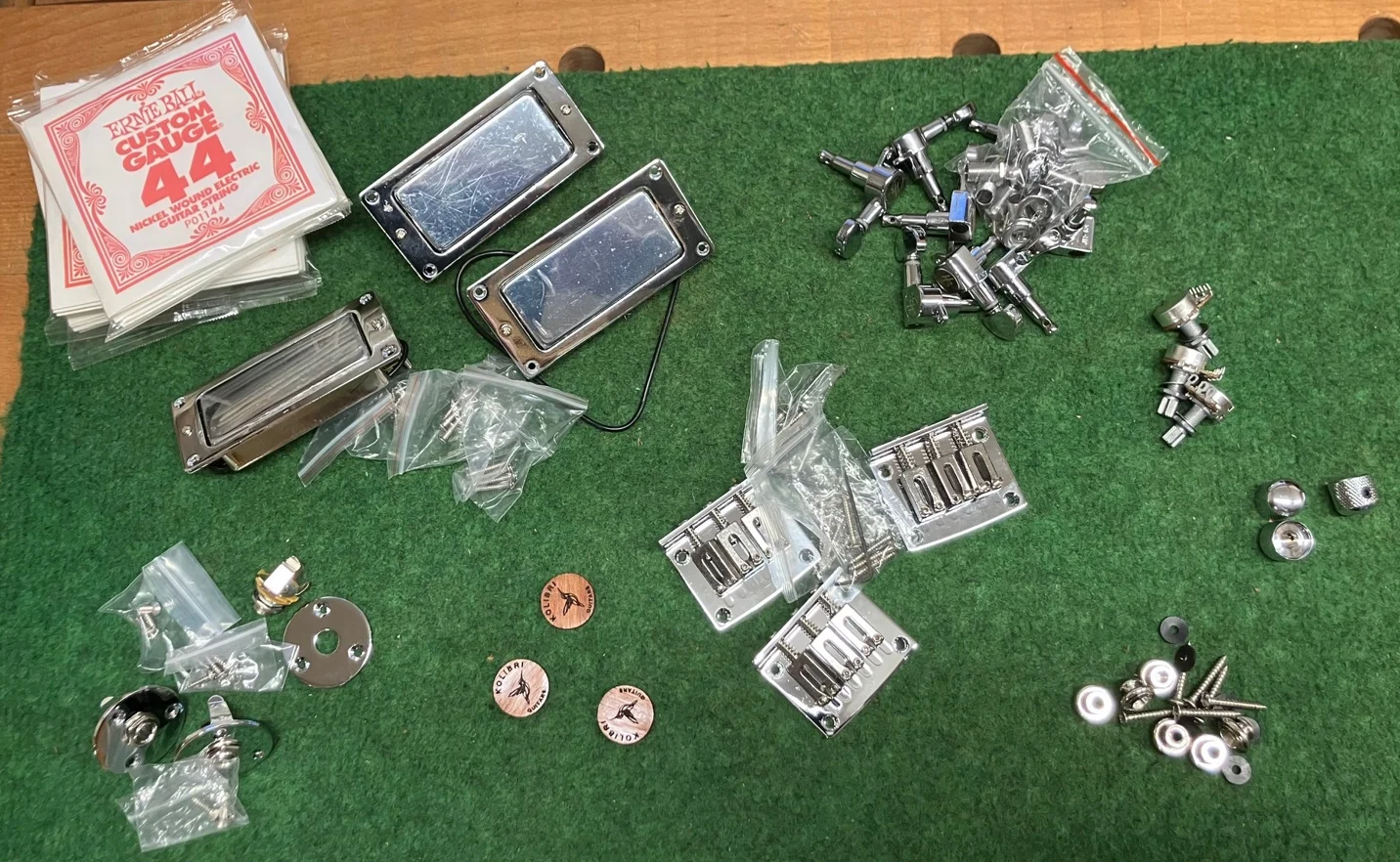

Hier die Anbauteile.
Silber/Chrom gefällt mir für Mahagoni sehr gut, und so wurde alles entsprechend ausgewählt.
Die PUs sind Humbucker, aber etwas schmaler als normal.
Die Ernie Ball Saiten gibt es in allen Stärken im Sechserpack, so reicht das fürs Bestücken und einmal als Ersatz.

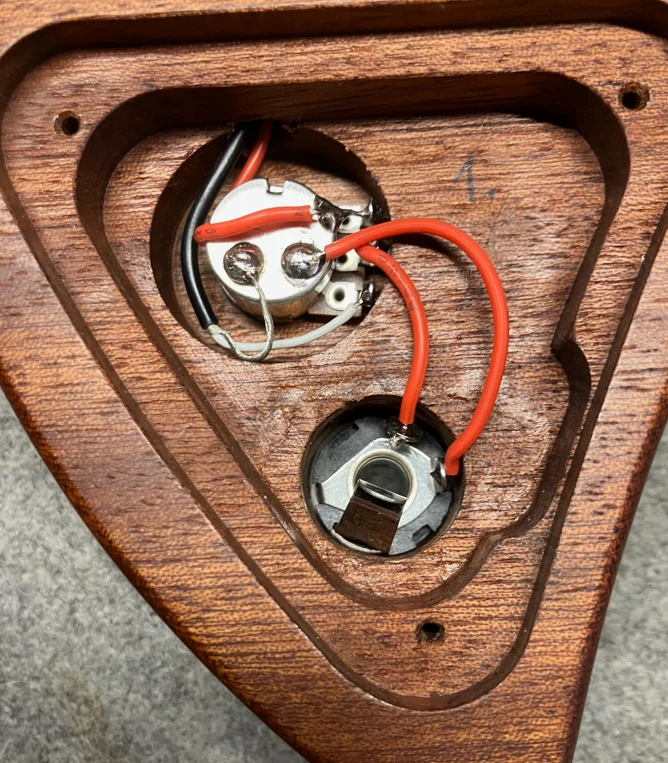

Da die Elektrik übersichtlich ist, war das Löten schnell erledigt. Einmal Poti B500K, Klinkenbuchse, Massekabel Bridge, Humbucker, fertig.

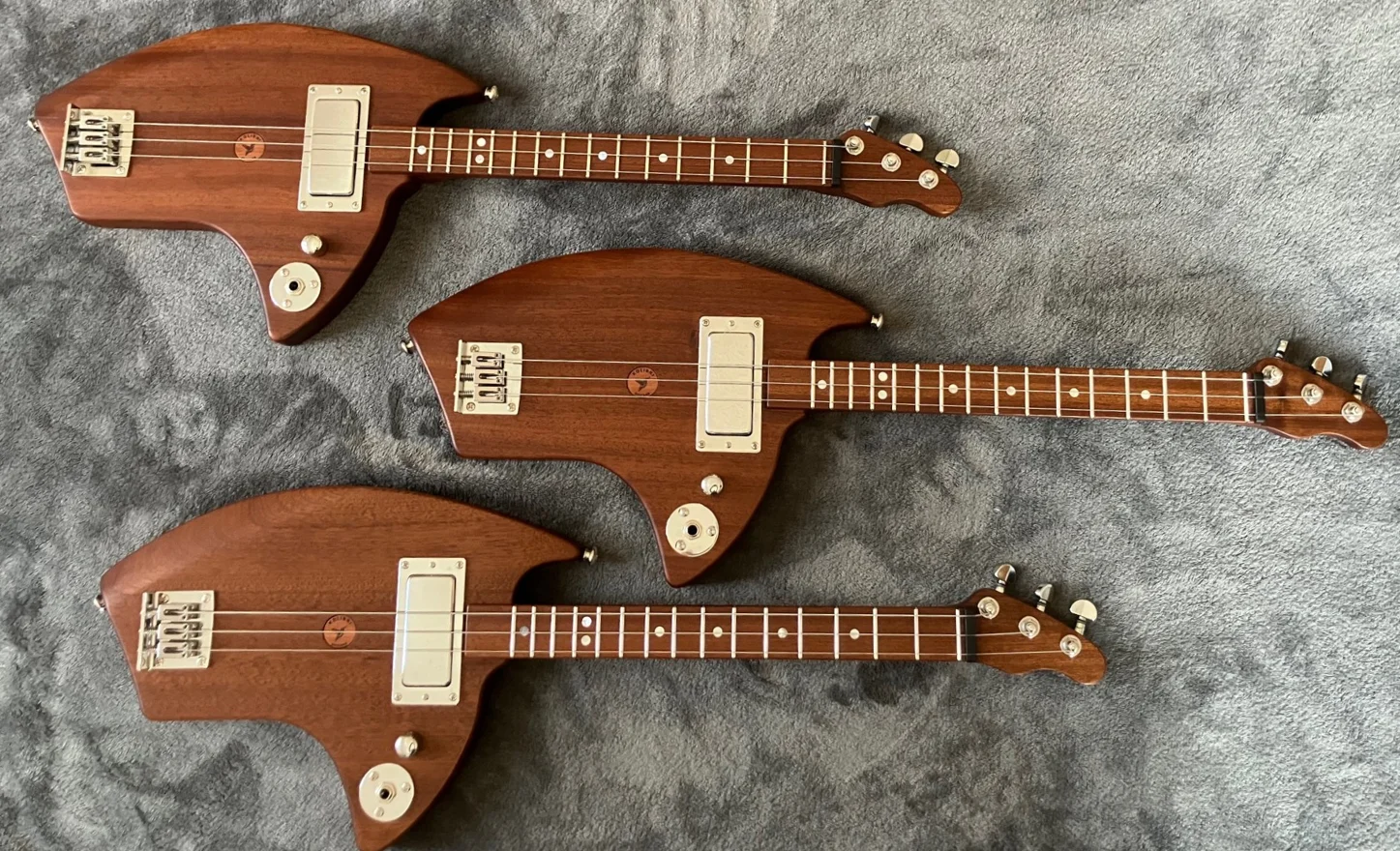

Hier die fertigen Schätzchen.

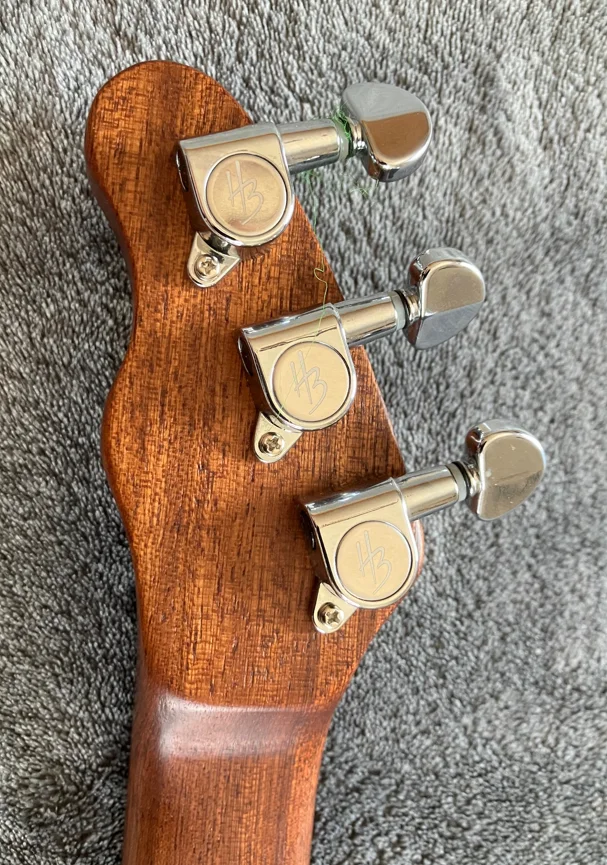

Bei den Tunern hab ich nicht gegeizt und wurde nicht enttäuscht, sie laufen und halten sehr schön.

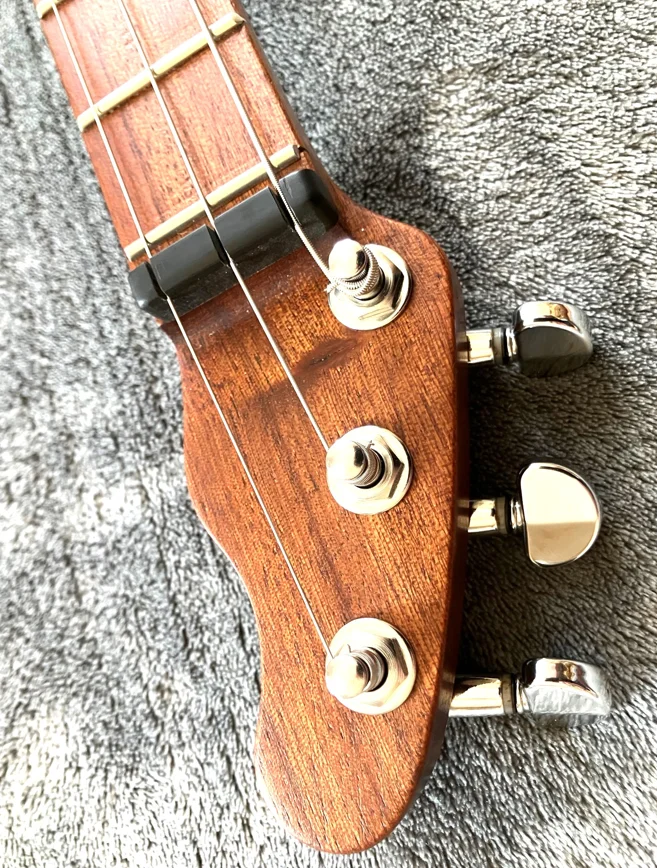

Hier die Saitenführung aus Richlite, bewusst tief dass die Saiten nicht versehentlich rausspringen.
Damit die Saiten nicht in den Schlitzen schnarren, sind die Tuner absichtlich etwas neben dem Saitenverlauf.
So liegen die Saiten mit etwas Druck seitlich in den Schlitzen an und geben hier Ruhe.

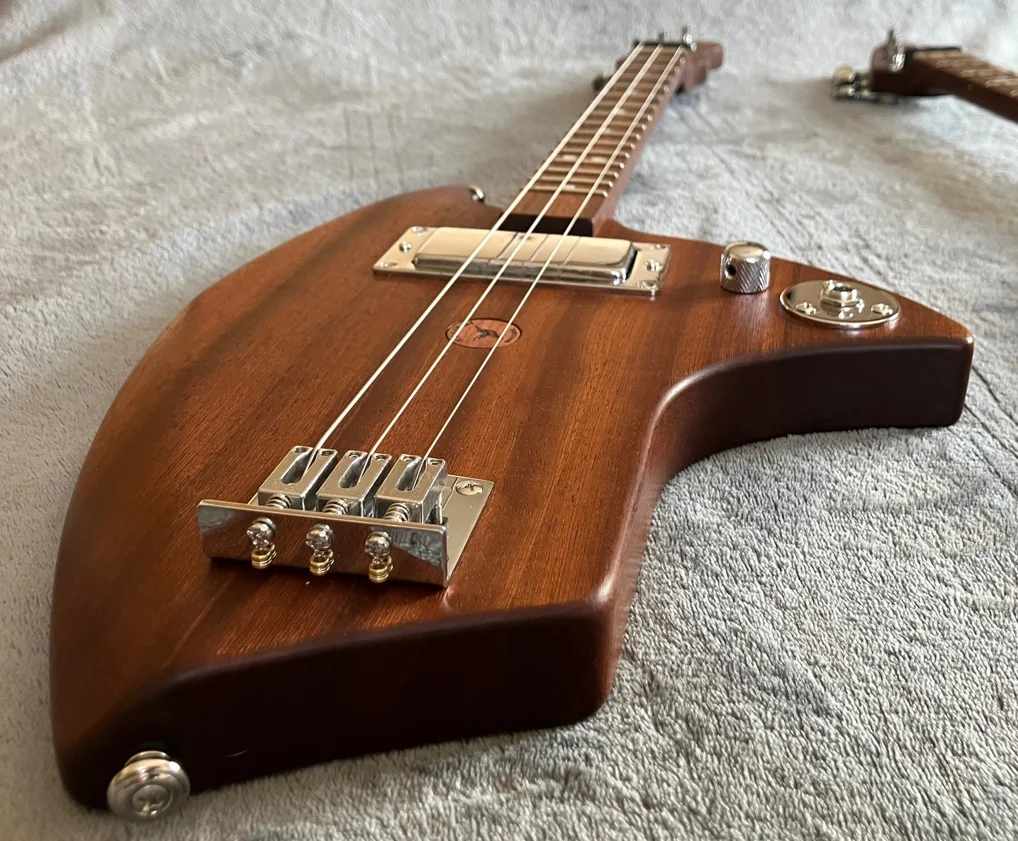

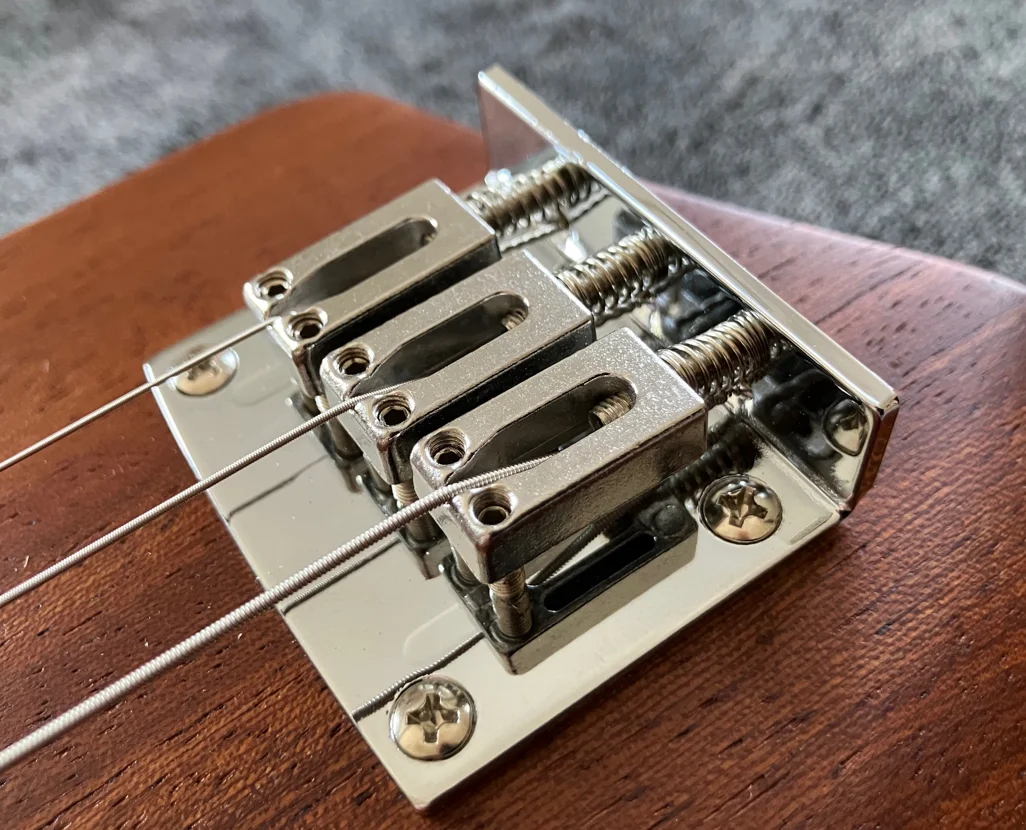

Die Brücke kommt überraschend ordentlich daher.

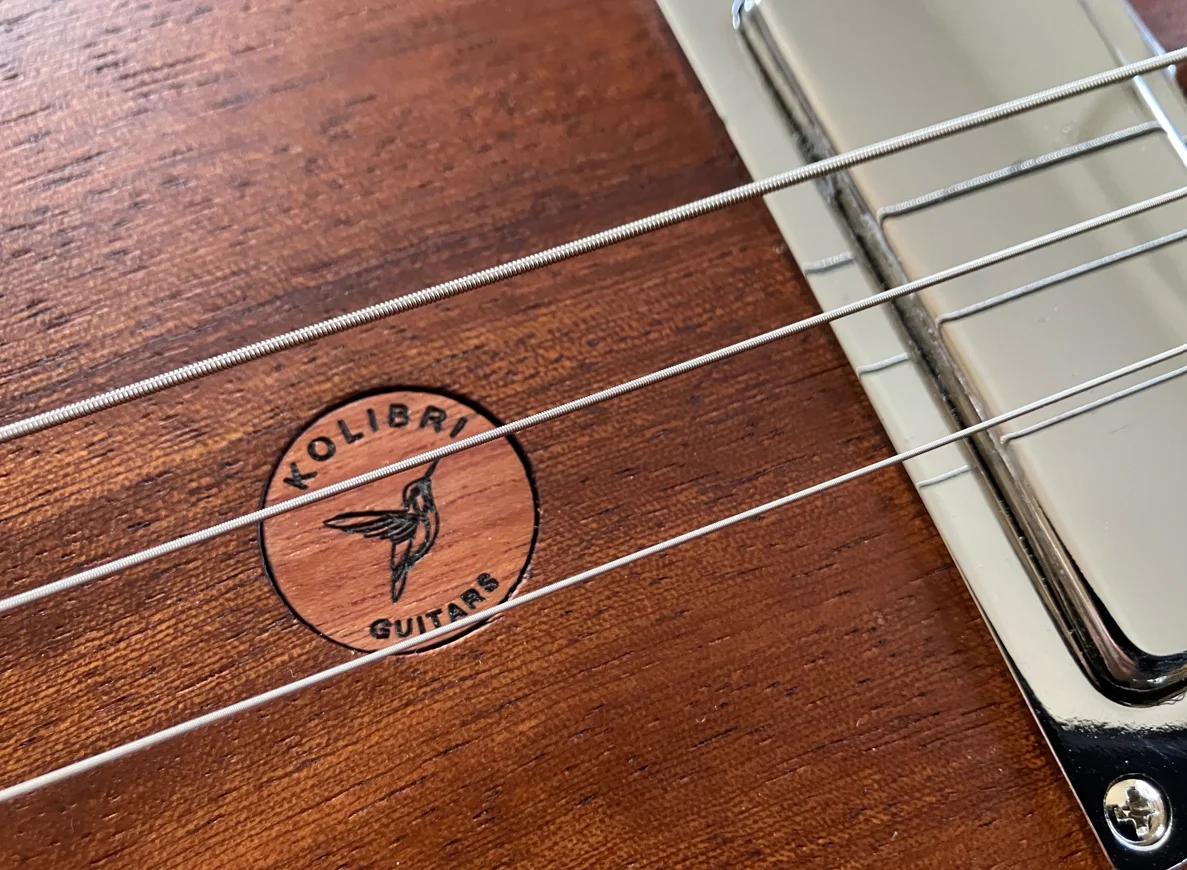

Der Kolibri ist aus Bubinga und passt gut zum Mahagoni.

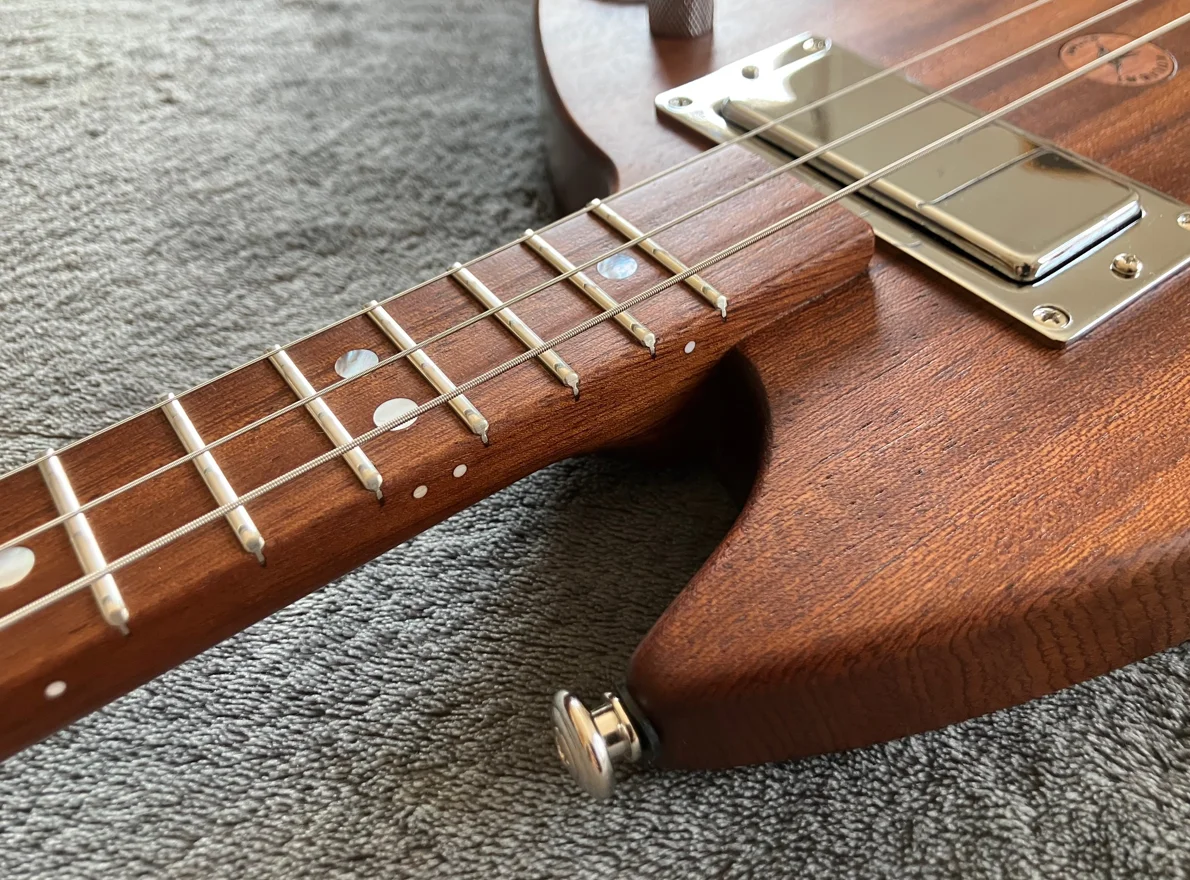

Perloid Dots oben, seitlich weißes ABS.

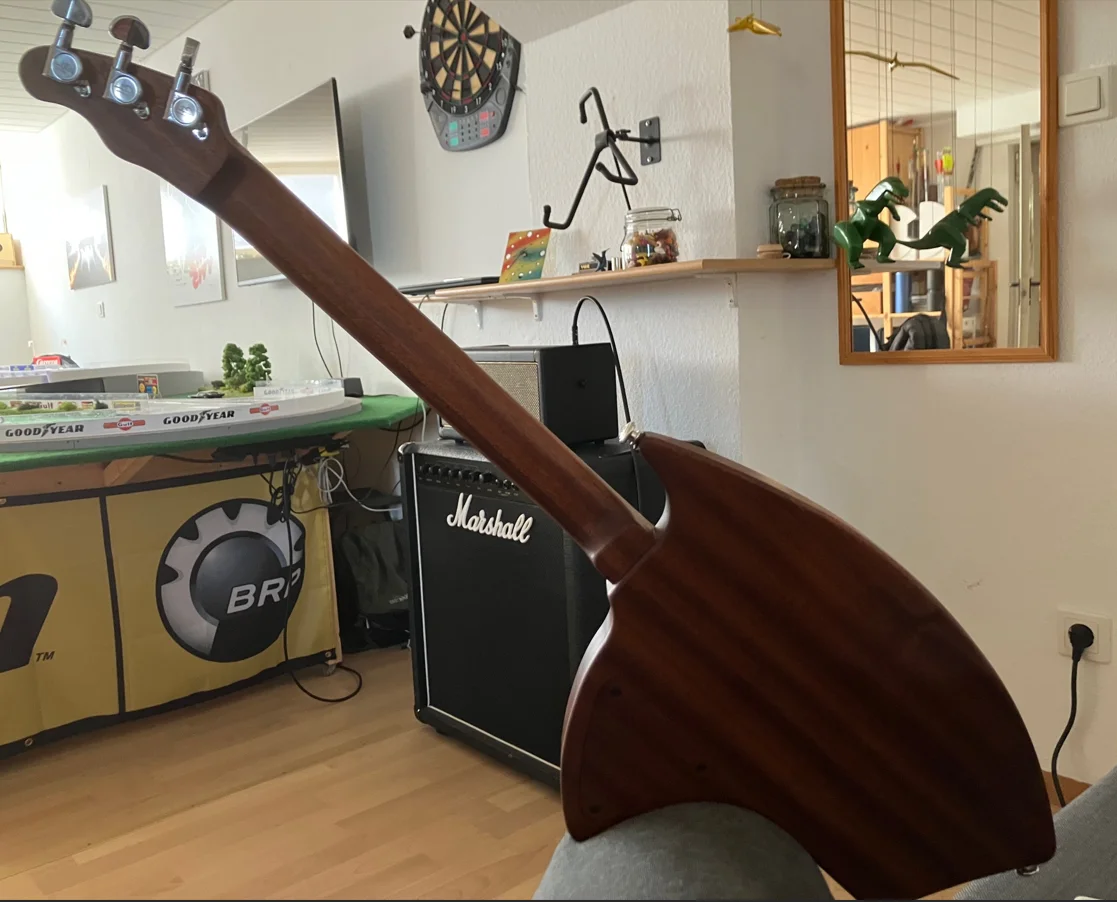

Ich hab ja ein wenig um den Schwerpunkt gefürchtet wegen des Headstocks, aber das hat wunderbar geklappt.
Hier steht die Gitarre frei in einem ca. 40° Winkel auf meinem Schenkel.
Auf einem viel dünneren Kinderschenkel verschiebt sich der Auflagepunkt noch etwas, so dass das Richtung 35° gehen wird. Perfekt.

Zum Ergebnis aus funktionaler Sicht:
- Tuning: Das angestrebte GDG funktioniert, war mir aber doch etwas zu weich mit diesen Saiten. Ich weiß wie die Kleinen reinhauen, und dann würde es viel schnarren. Daher bin ich auf AEA gegangen wie weiter oben von @hermanson vorgeschlagen. Tatsächlich wirkt das nicht zu hell, und dürfte sehr gut zu Kinderstimmen passen. Es lässt sich auch noch gut drücken. Für GDG sollte der Saitensatz eine Nummer dicker sein.
- Saitenlage mit AEA: 1,4 auf 1,9 mm von dünn nach dick.
- Sound: Einwandfrei, der Humbucker ist klasse. Man sieht ihn auch viel in CGBs. Das Mahagoni erledigt den Rest.
- Tuner: Harley Benton, sie sind für den Zweck sehr gut geeignet, und man bekommt sie mit diesen kleinen runden Drehknäufen.
- Hals ohne Trussrod: Die stehenden Jahresringe geben so gut wie gar nicht nach. An zwei Gitarren ist die Durchbiegung gerade so ausreichend, an einer optimal. Theoretisch könnten die Hälse auch noch etwas weniger Querschnitt vertragen. Praktisch sind sie aber klein genug für Kinderhände.
- Gewicht: 1380 Gramm. Das ist jetzt nicht wirklich sehr leicht für kleinere Kinder, aber die Gitarre soll ja ohne Gurt stabil liegen, und somit passt das.
- Länge: knapp 70 cm, Mensur 20"

Fazit:
Die Schätzungen hinsichtlich Größe, die gewählte Ausstattung, die Bespielbarkeit, und wie ich meine auch die Optik haben hingehauen, ich bin zufrieden und werde die nächste (da ist noch jemand unterwegs 🙂) genau so wieder bauen.

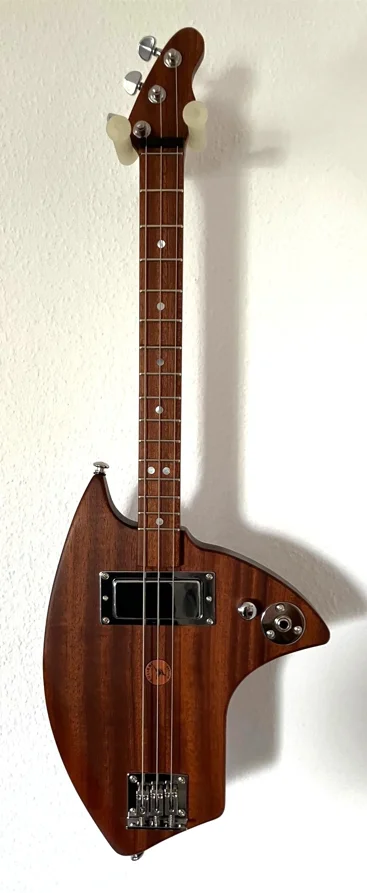

Übrigens - die erste Kolibri die man senkrecht aufhängen kann.

So, ich hoffe die Show hat euch gefallen.
Für Fragen stehe ich gerne zur Verfügung.

Nun noch ein AUFRUF:
Jetzt werden drei Amps benötigt.
Wenn jemand preiswert einen gut erhaltenen Vox Mini 3 / Mini 3 G2 abzugeben hat, kontaktiert mich bitte per PM.
Zusätzlich freue ich mich auch über Tipps was sonst noch an Amps passen könnte - robust, klein aber nicht fipsig, Effekte an Bord, auch von kleineren Kindern bedienbar, Netzbetrieb.

Grüße, Daniel
