Marshall 2203: Treble Kondensator bei Preamp Volume entfernen?

[jcm_800]

Hi! Hab mal ne Frage an die Ampspezialisten hier. Ich würde gerne an meinem Marshall 2203 den Treble Kondensator (oder wie man das Ding auch nennt...) entfernen, der dafür verantwortlich ist, dass bei nicht ganz aufgedrehtem Preamp Volume der Amp sehr spitz klingt. Mein Problem ist nun folgendes: Mein Amp ist eines der späteren Modelle, bei dem die Potis und Buchsen direkt an der Platine hängen. Ich habe im Internet Anleitungen zum entfernen des Kondensators für die älteren Modelle wo das ganze Gelump noch nicht direkt an der Platine hängt und hab jetzt etwas Problem das Teil zu identifizieren bzw. zu finden. Kann mir da einer weiter helfen?

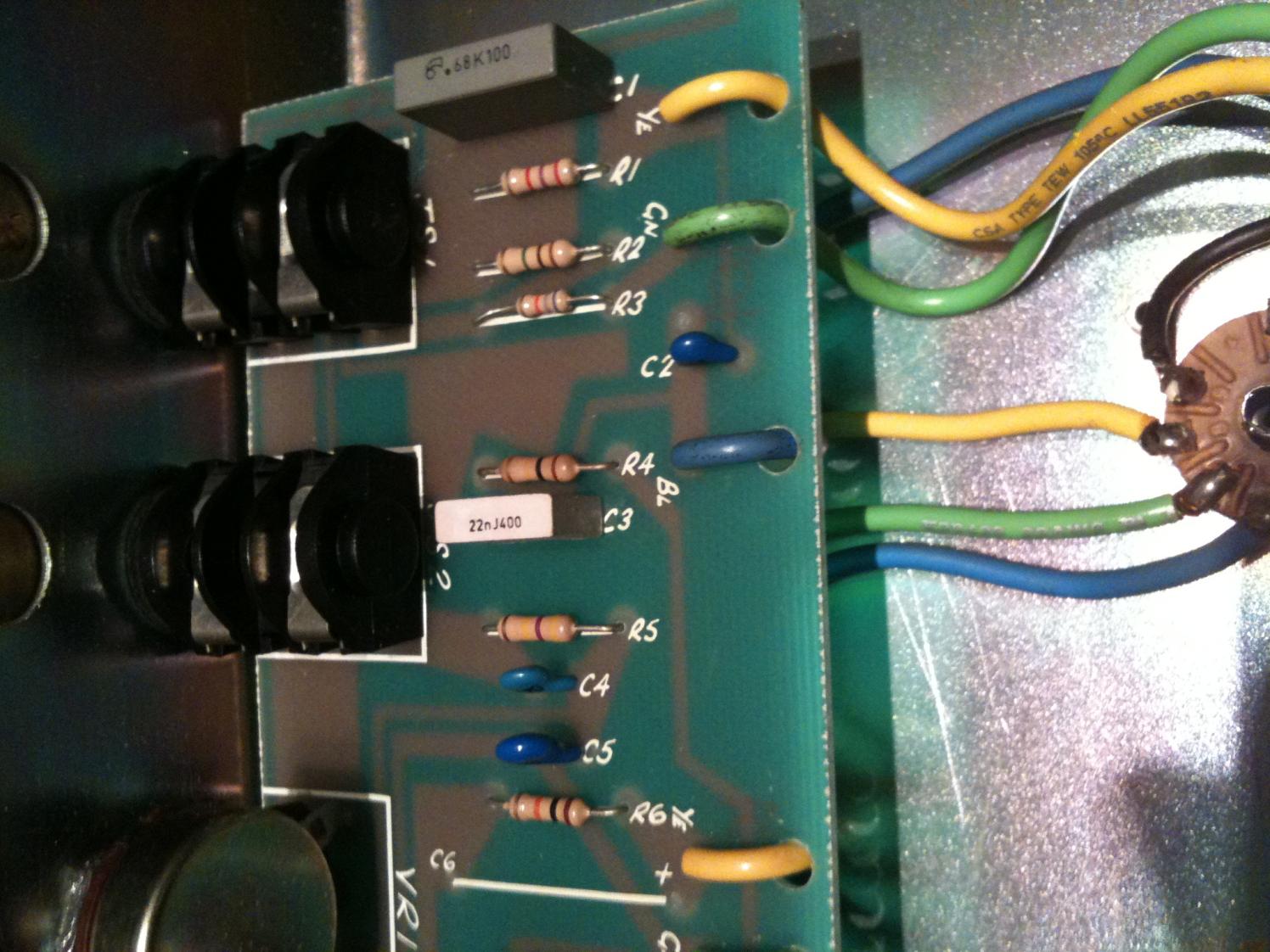

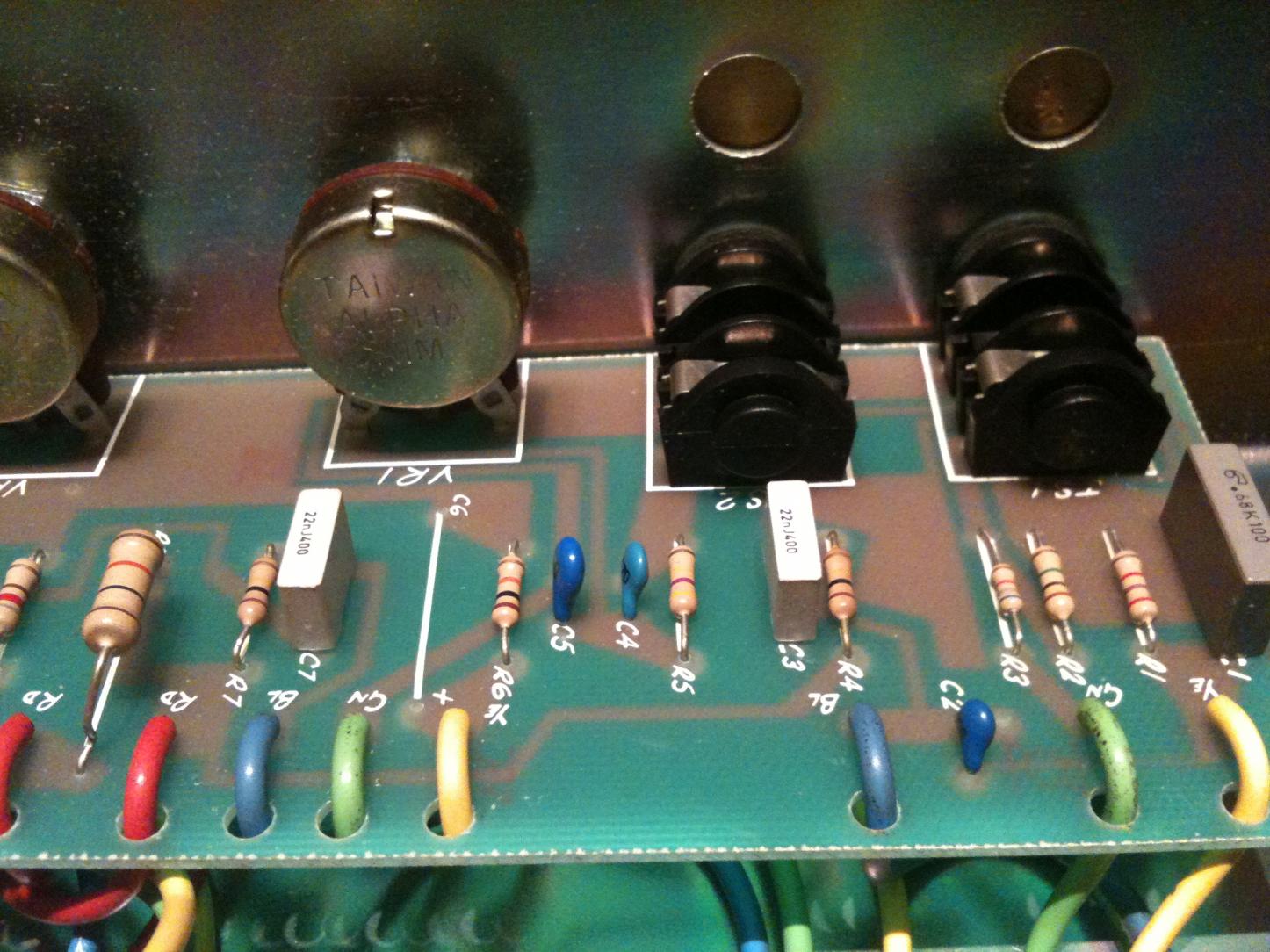

Hab hier mal Bilder des Bereichs angehängt, der in Frage kommt, vielleicht kann mir von Euch einer zeigen um welches Teil es geht....


Vielen Dank schonmal für Eure Hilfe!!



[Bierschinken]

Hallo,

C5 gehört durchgeknipst. - Kontrolliere das gegen, da müsste etwas draufstehen wie "102" oder "1nF".
Ich fürchte allerdings fast, dass er dir dann zuviel Biss verliert, aber da hilft nur probieren.

Grüße,
Schinkn



[jcm_800]

Jo, passt!! Steht 1n0 drauf. Vielen Dank für die schnelle Hilfe. Werd morgen mal ausprobieren wie sich das auswirkt. Was würdest Du denn stattdessen vorschlagen wenn tatsächlich zuviel Biss verloren geht?

Danke und Gruß
Michael



[Bierschinken]

Hallo Michael,

so aus dem Stehgreif ist das schwierig.
Manche mögen 100pF über dem Poti damits nicht muffelig wird, wenn man runterdreht, manche mögen 470p, weils nicht ganz so heftig ist wie 1n und manche mögen auch gar keinen Kondensator.

Ich würde wohl eher den 1n abschwächen mit einem 220k (bzw. Trimmer) in Reihe oder sowas.

Grüße,
Schinkn



[jcm_800]

Ja danke, da hab ich doch genügend Infos um morgen bißchen rumzuexperimentieren

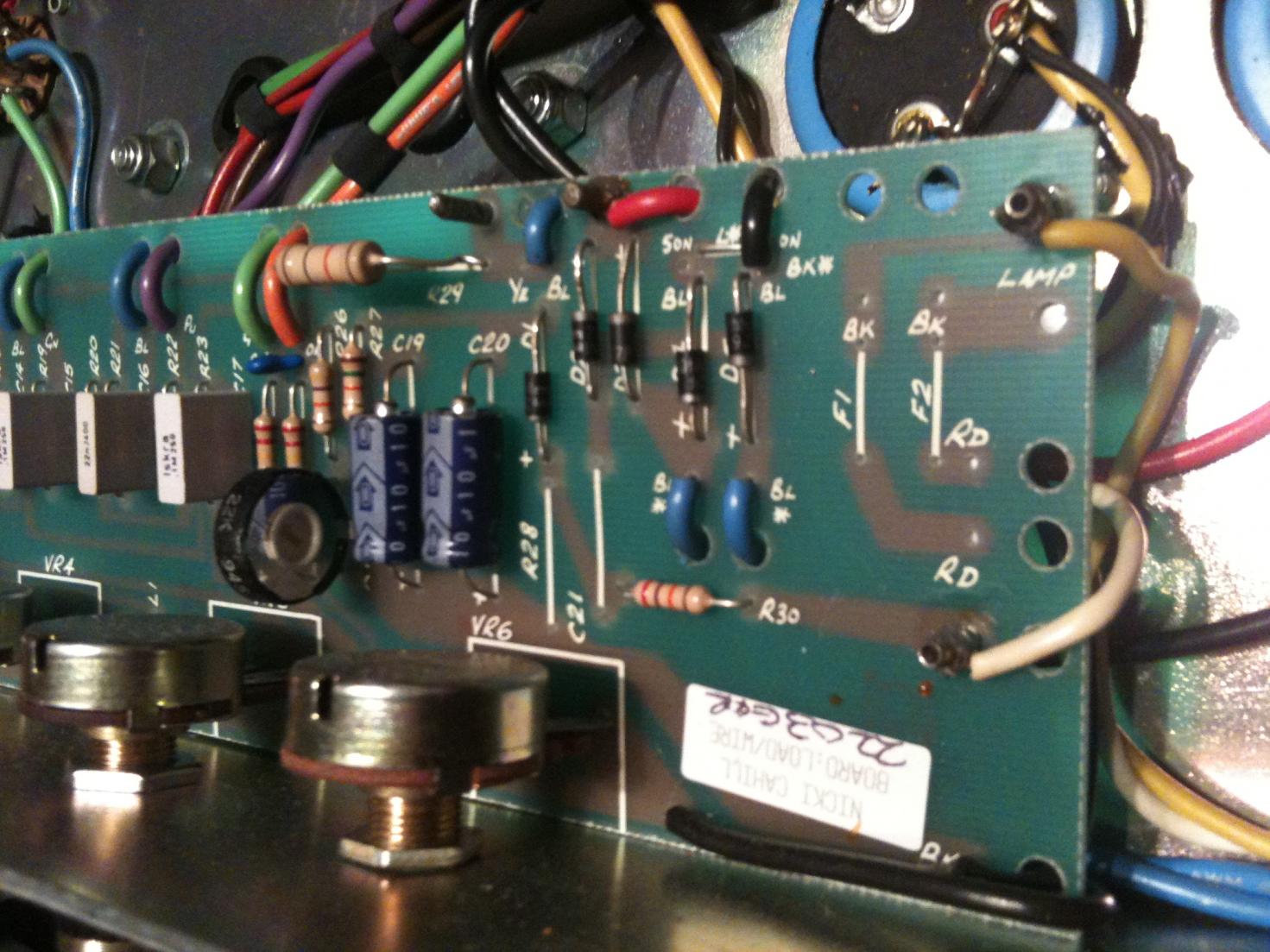

Mal was anderes, hab gesehen, das auf dem Board verschiedene Stellen frei gelassen wurden, obwohl da scheinbar was vorgesehen war. Ist das normal bzw. womit hängt das zusammen?

Hier zum Beispiel:


Gruß
Michael



[Bierschinken]

Hallo Michael,

"F1" und "F2" sind Platzhalter für Sicherungen. Womöglich Allpoliges Sichern der Primärseite, was man dann aber anders gelöst hat.
Soweit ich das richtig im Kopf habe, gibt es einige dieser "Blankostellen" auf den 2203-Platinen.
Man hat wohl scheinbar mal einen Prototypen entwickelt und statt das Board neu zu layouten ohne diese Spots, hat mans dann weiterverwendet.
Keinen Grund zur Besorgnis

Grüße,
Schinkn



[jcm_800]

So ist ist das allso, die Schluris von Marshall Na dann kann ich heute Nacht ja beruhigt schlafen!!

Vielen Dank nochmal für die schnelle Hilfe!!
