Meiner Meinung nach ja. Der Lautsprecher wirkt jetzt etwas größer und ein bisschen heller. Aber für meine Ohren ist das sehr subtil, kaum wahrnehmbar.



[Pontiac51]

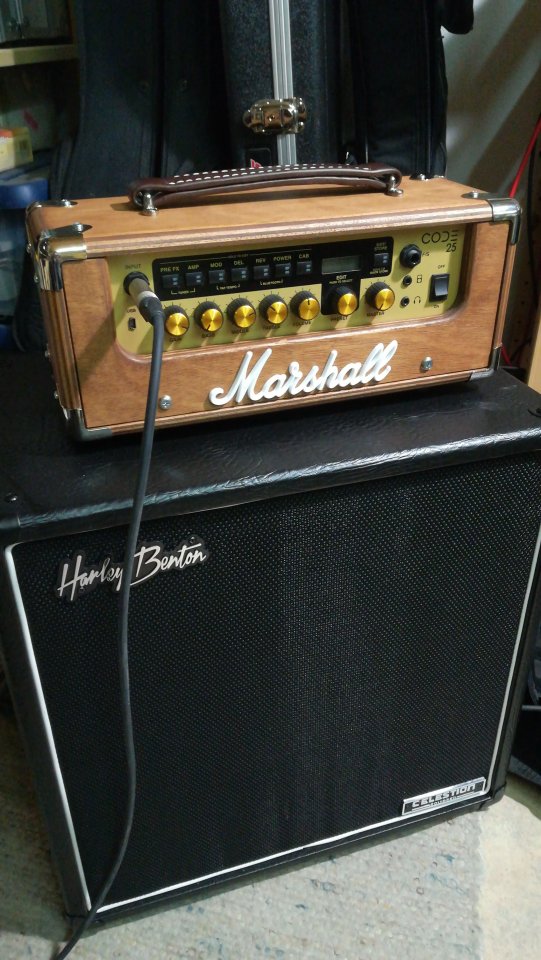

Habe mir kürzlich eine 112er Box gekauft. Und was braucht so eine Box? Richtig, einen Head. Also die alte Idee aus dem Code 25 einen Head zu machen wieder hervorgekramt und frisch ans Werk gegangen.

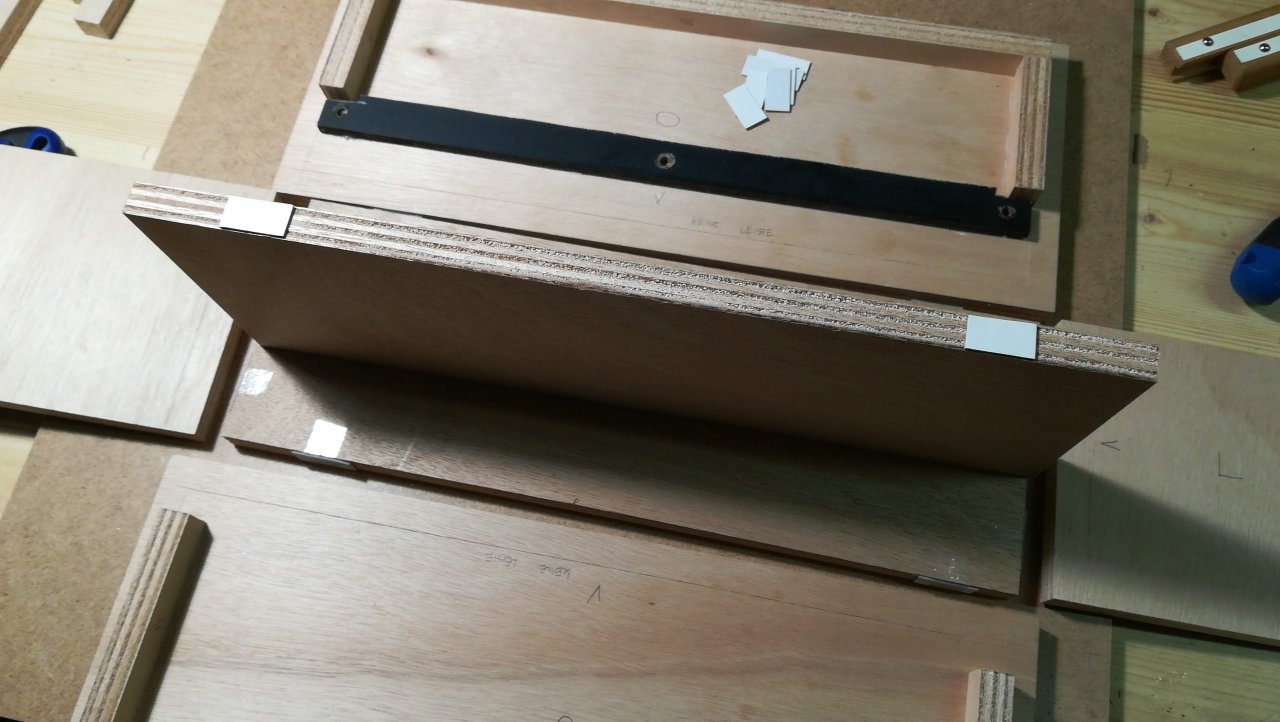

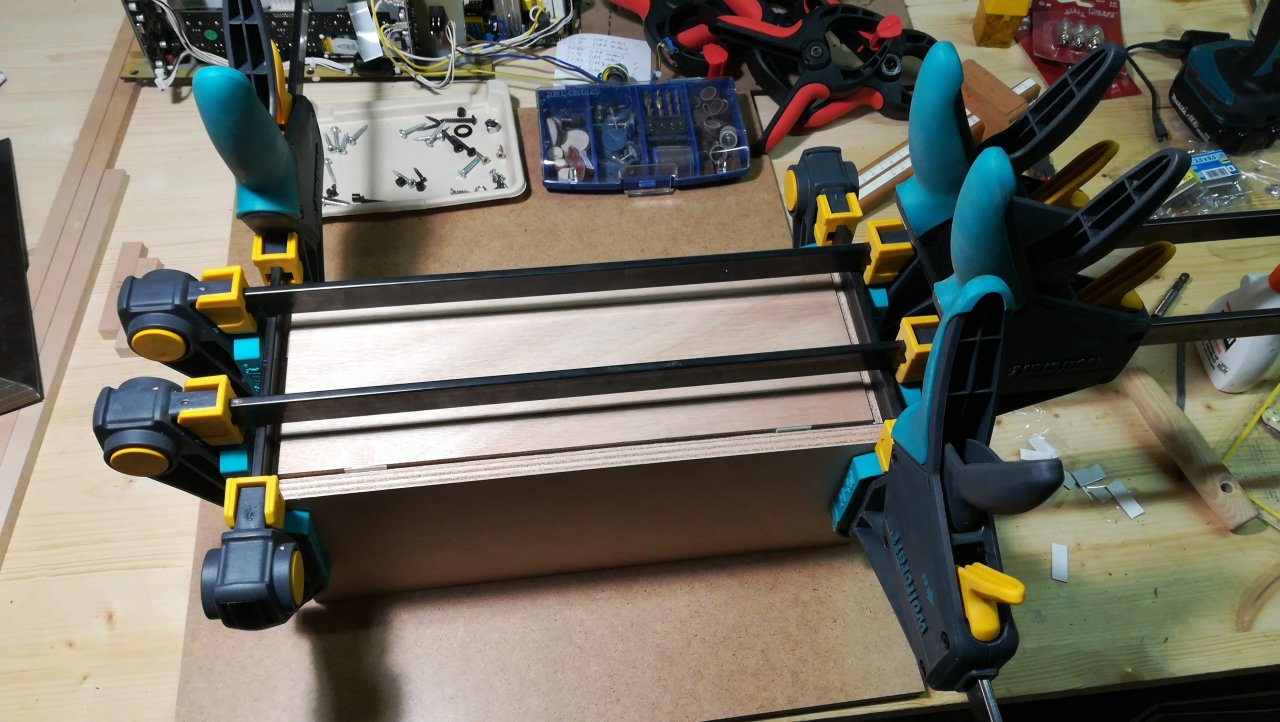

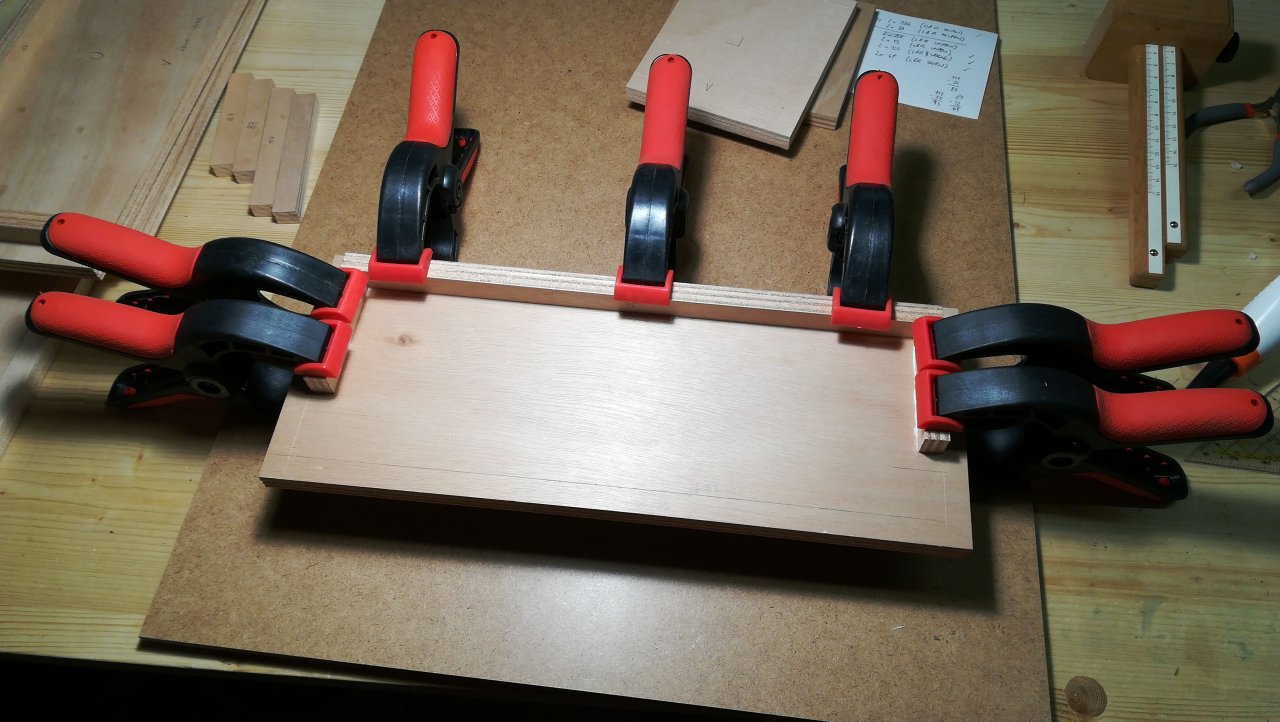

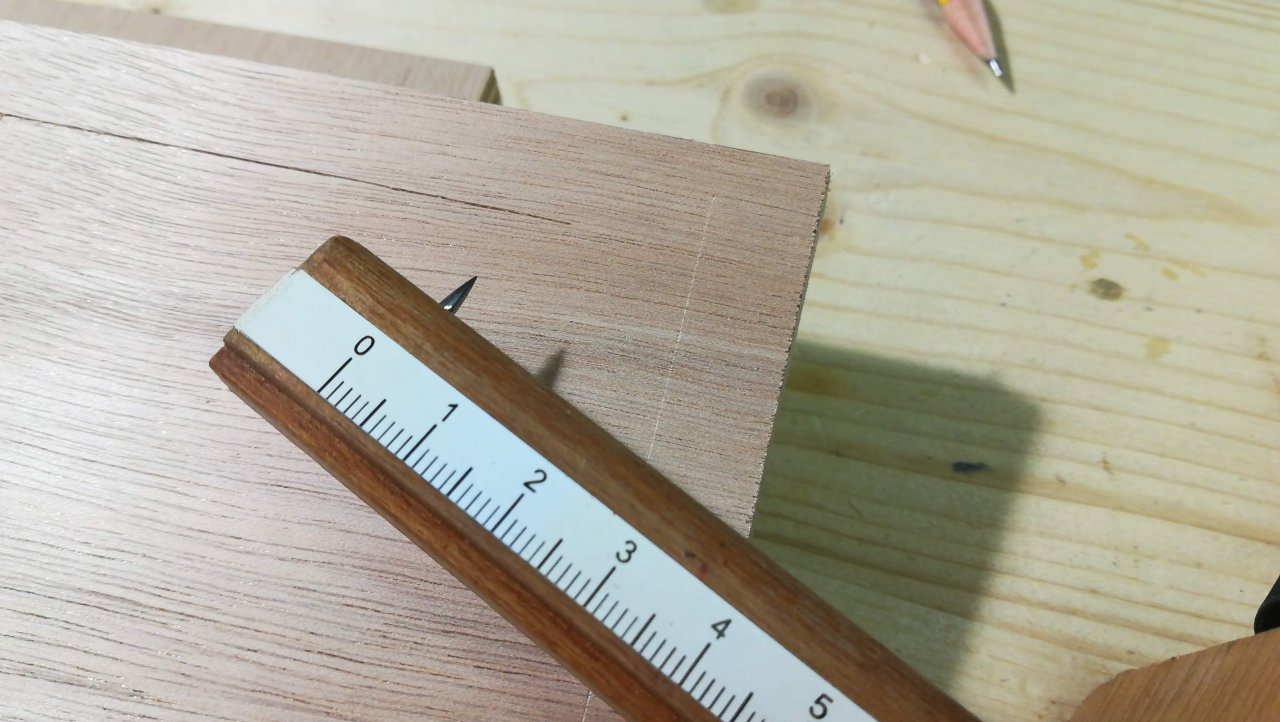

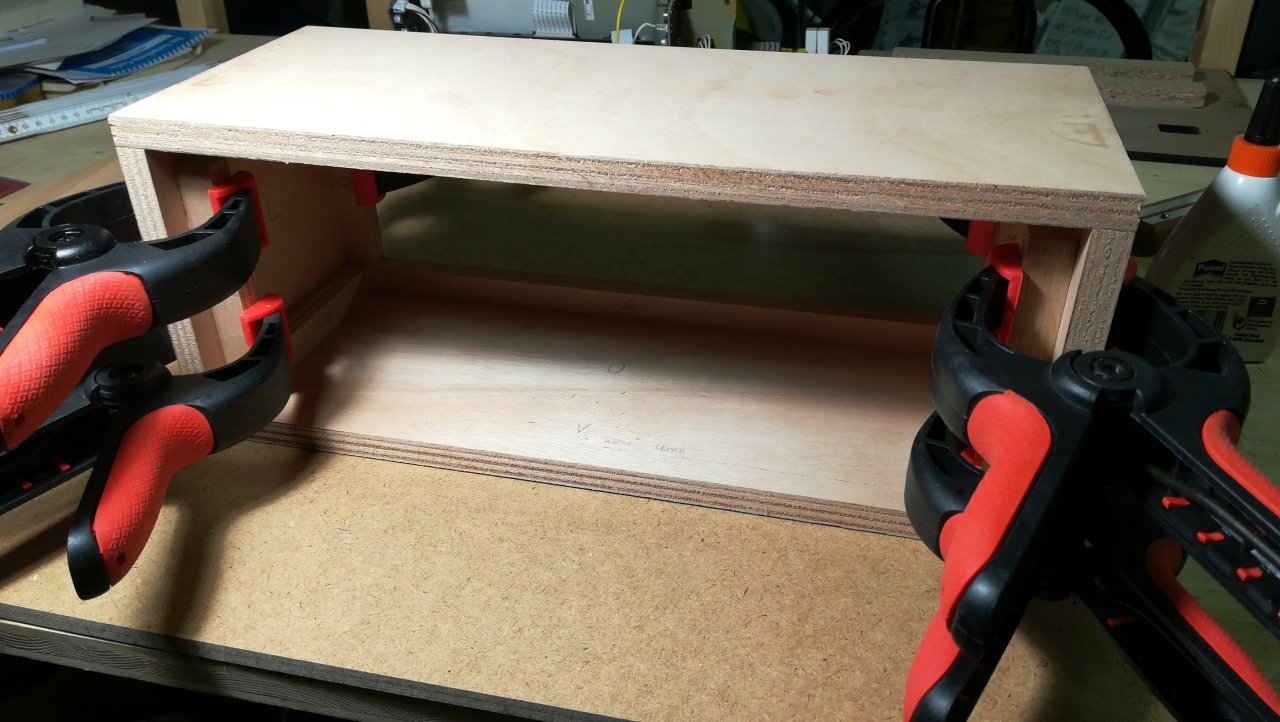

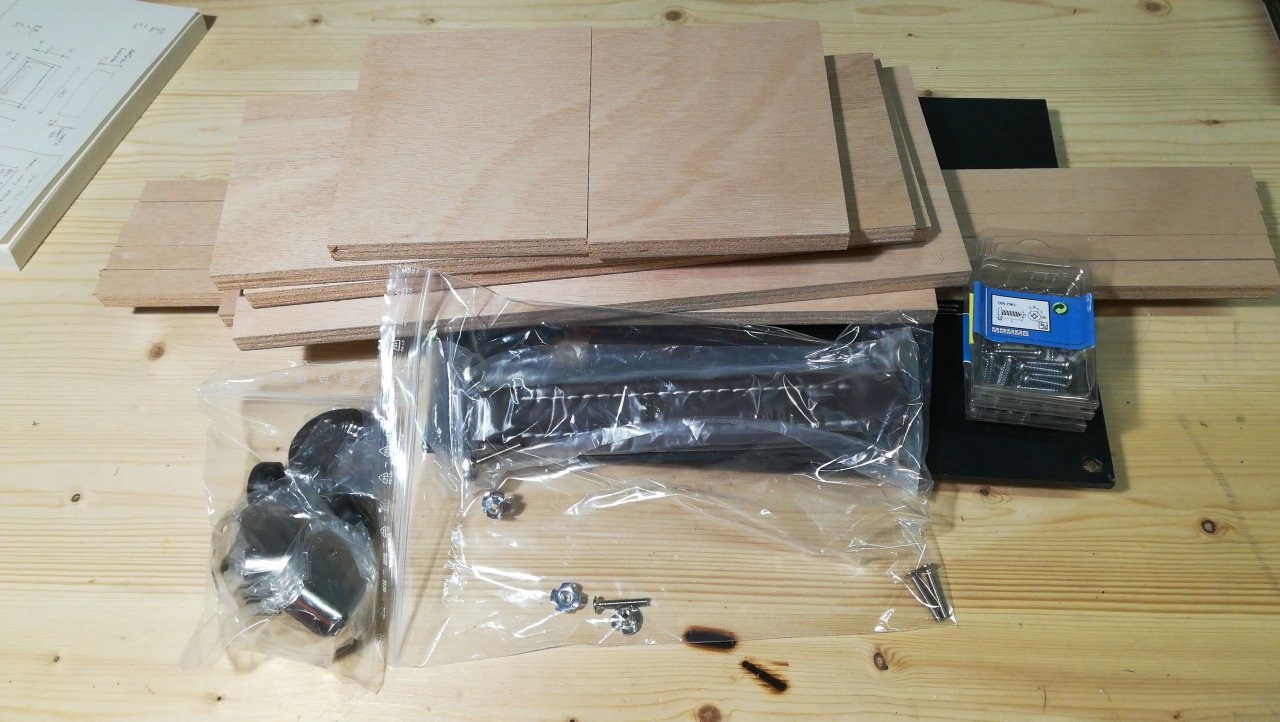

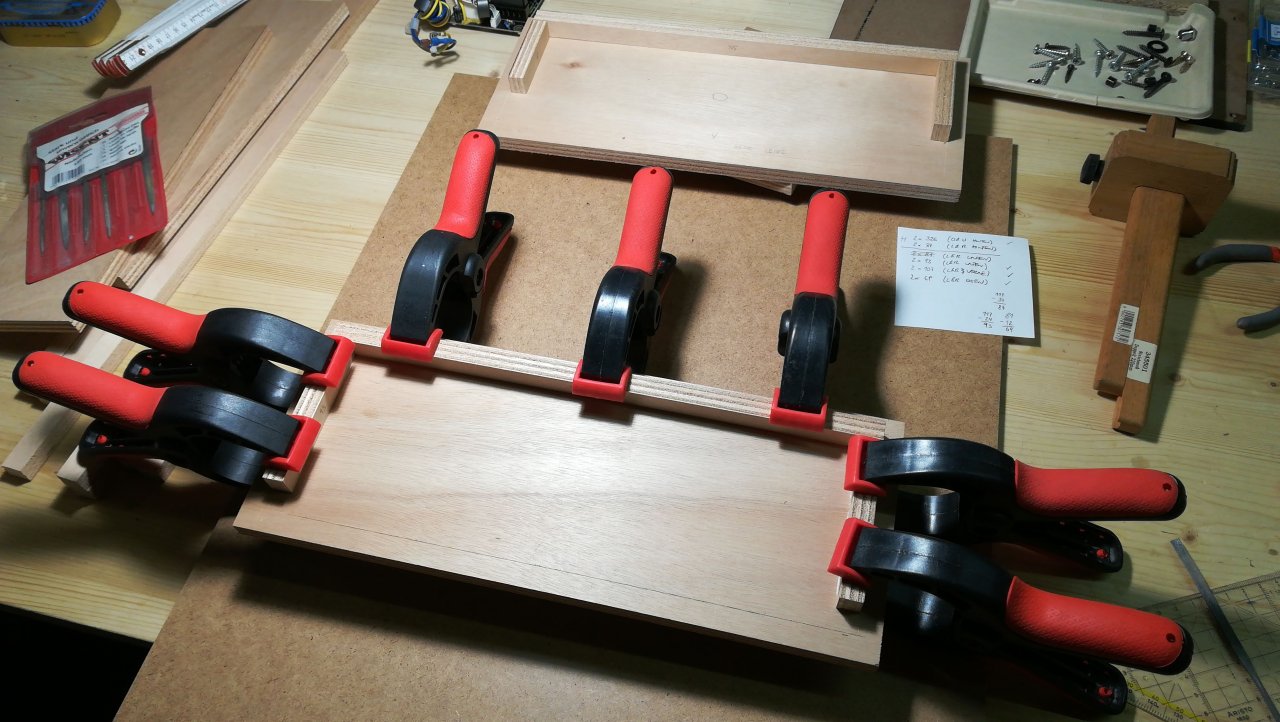

Das verwendete Holz ist diesmal Okume (Sperrholz 12mm) damit der Head dann auch schön dunkel wird.

DSC_1027

• Pontiac51
• 28.01.19

DSC_1028

• Pontiac51
• 28.01.19

DSC_1029

• Pontiac51
• 28.01.19

DSC_1030

• Pontiac51
• 28.01.19

DSC_1031~2

• Pontiac51
• 28.01.19

DSC_1032

• Pontiac51
• 28.01.19

DSC_1033

• Pontiac51
• 28.01.19

DSC_1034~2

• Pontiac51
• 28.01.19

--- Beiträge wurden zusammengefasst ---

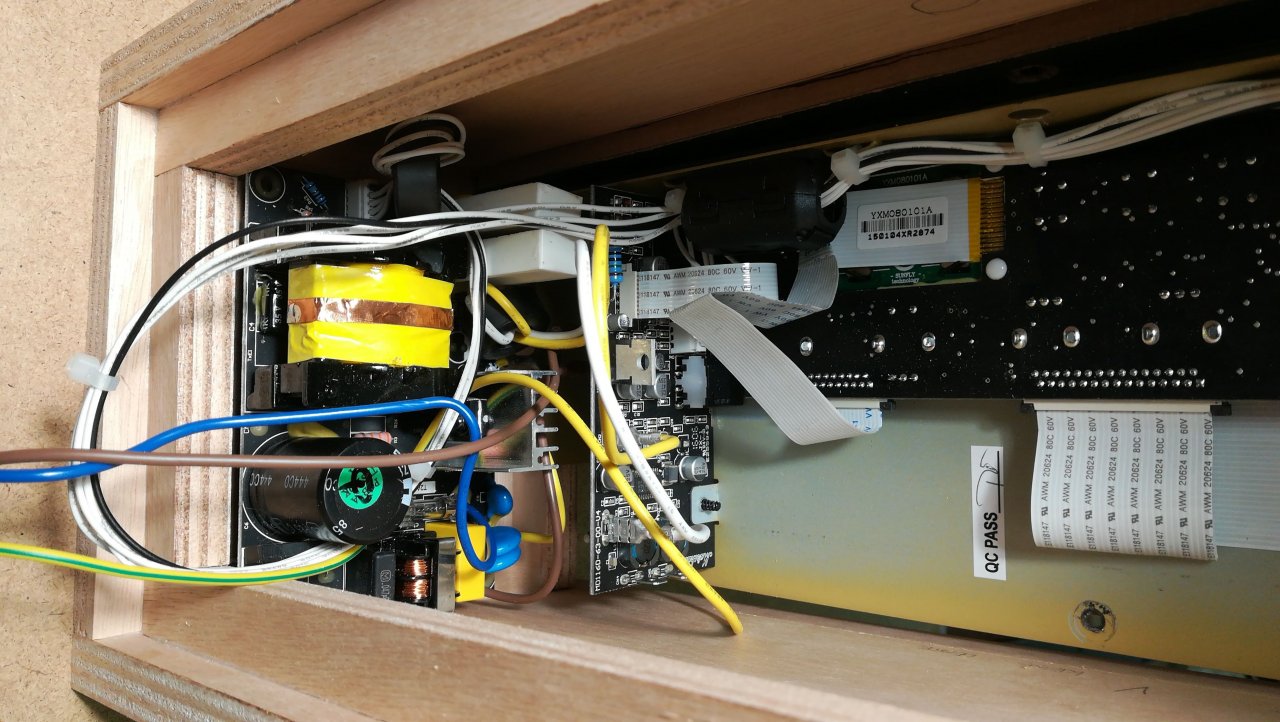

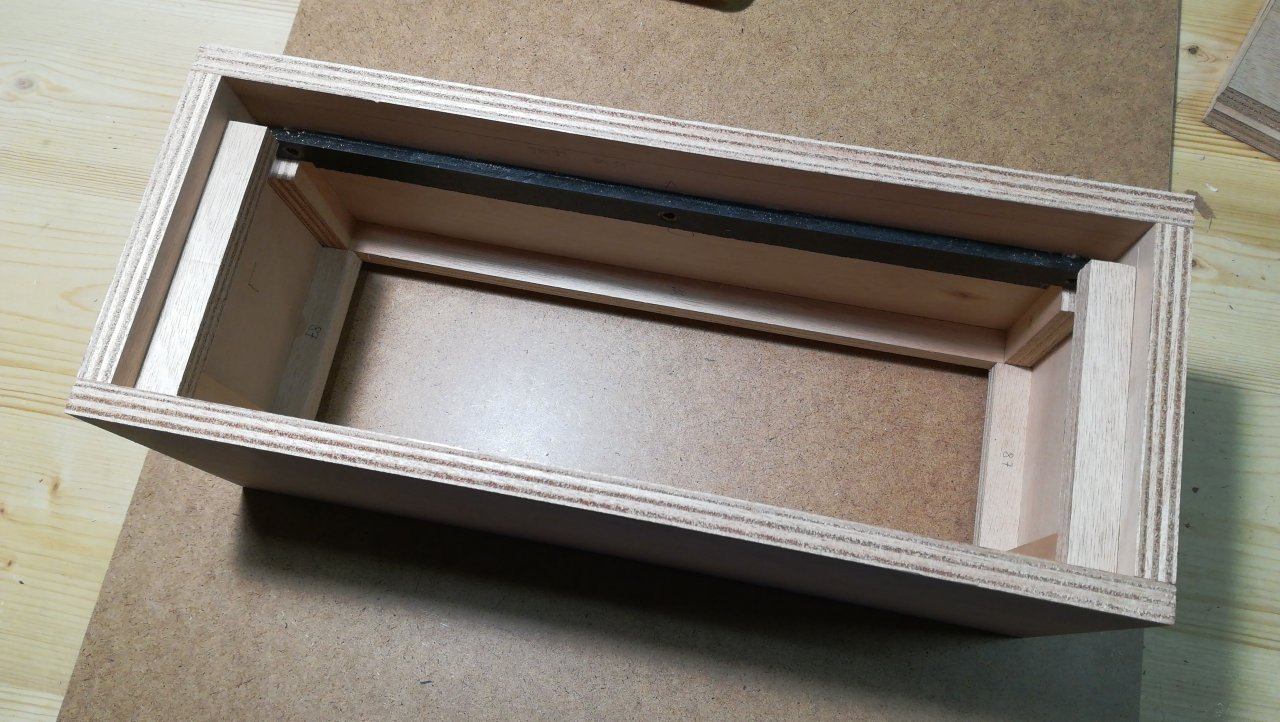

Der Amp geht gerade so ins Gehäuse, alle Schrauben anzuziehen dürfte einer Herausforderung werden. Vllt muss ich das Netzteil doch noch in die Mitte des Heads "umziehen". Dafür brauchts aber leider auch neue Kabel.

DSC_1035

• Pontiac51
• 28.01.19

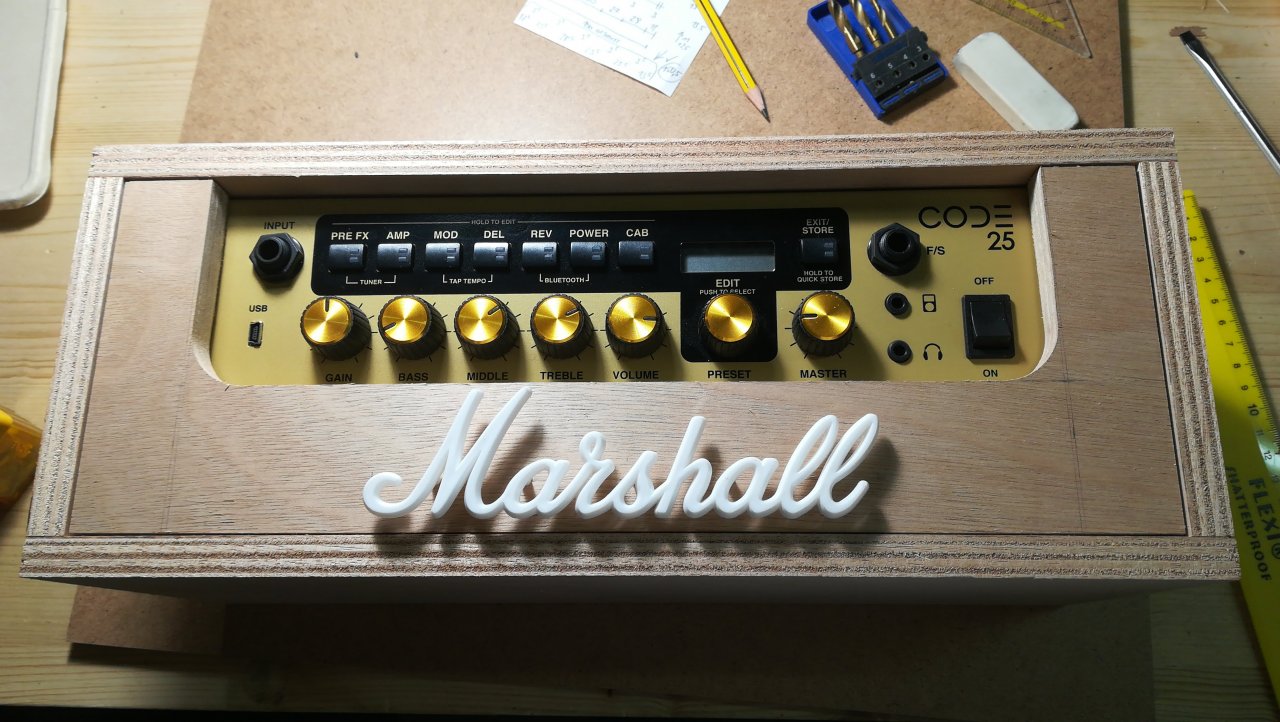

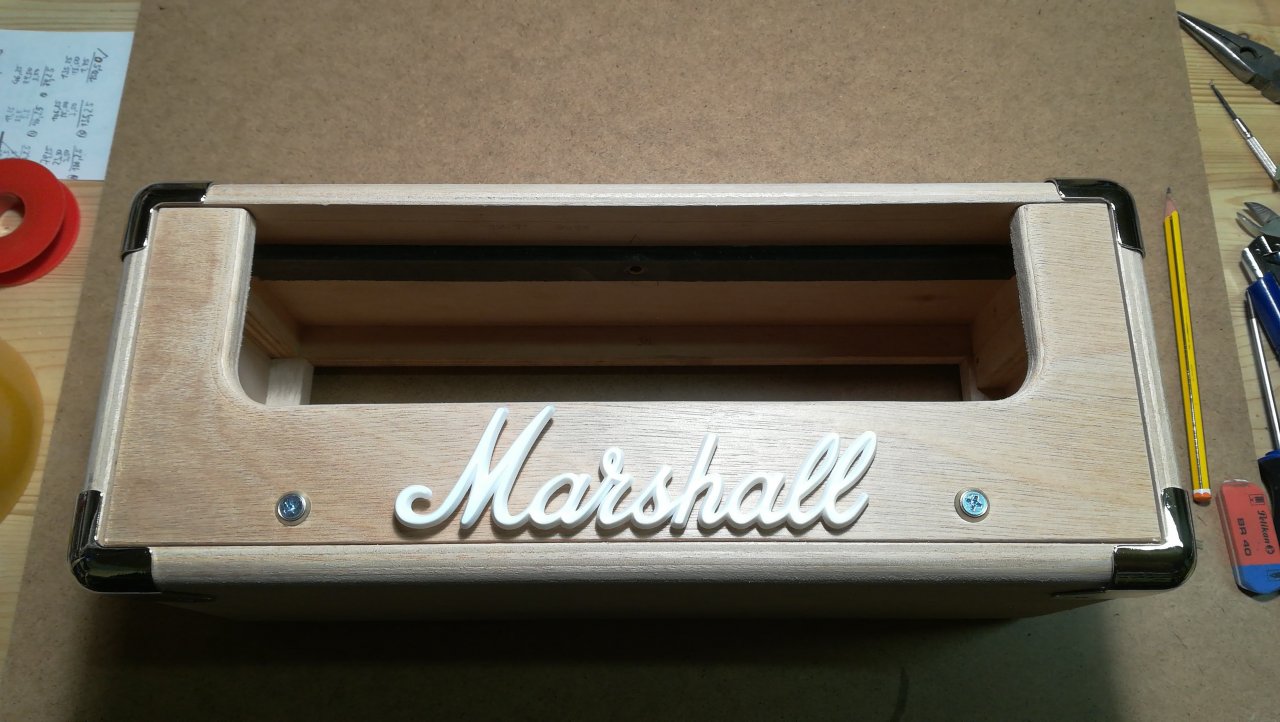

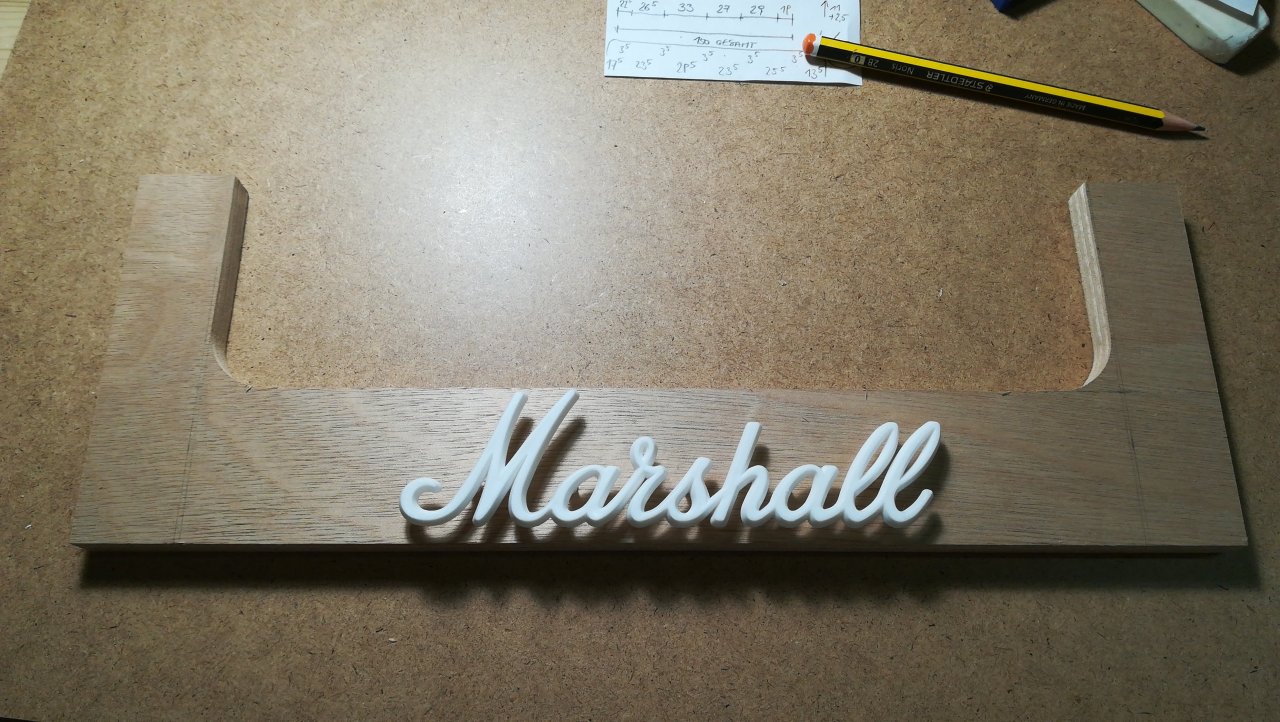

Den Schriftzug konnte ich bruchfrei (!) vom alten Verstärker abziehen und die Frontplatte war mit Bohrer, Dekupiersäge und Feile bald in Form gebracht.

IMG_20190125_200457

• Pontiac51
• 28.01.19

DSC_1037

• Pontiac51
• 28.01.19

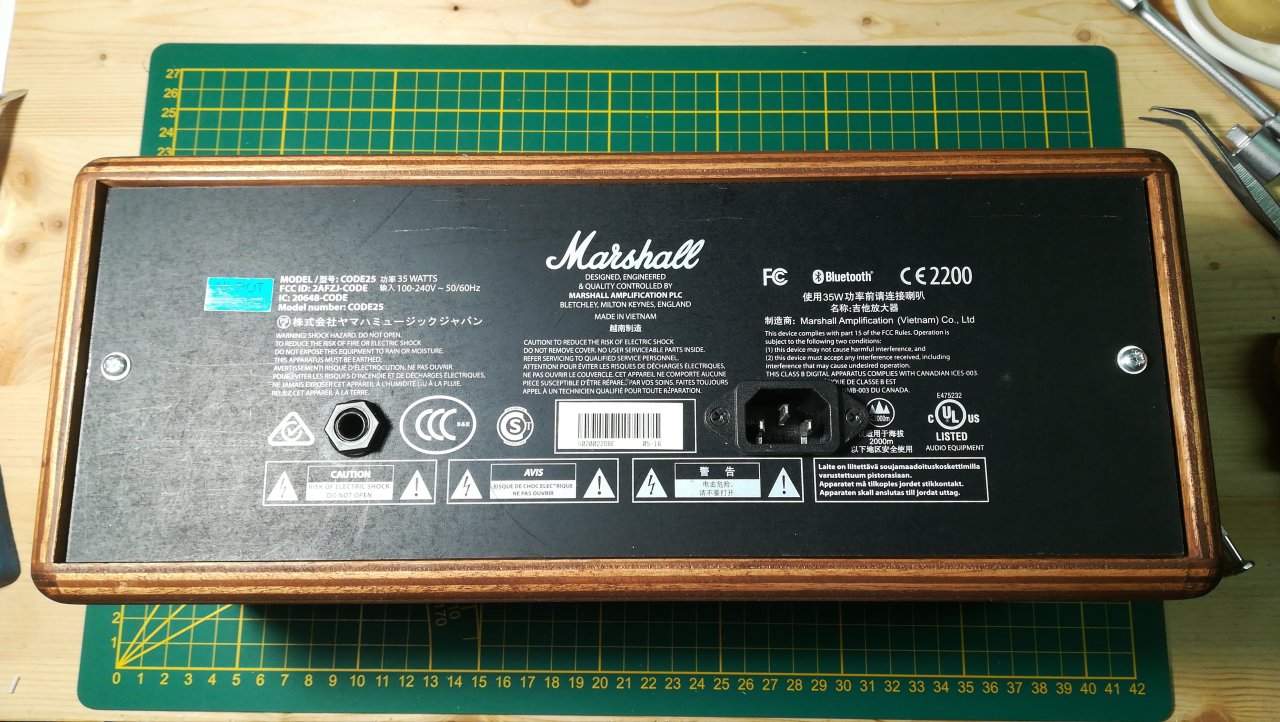

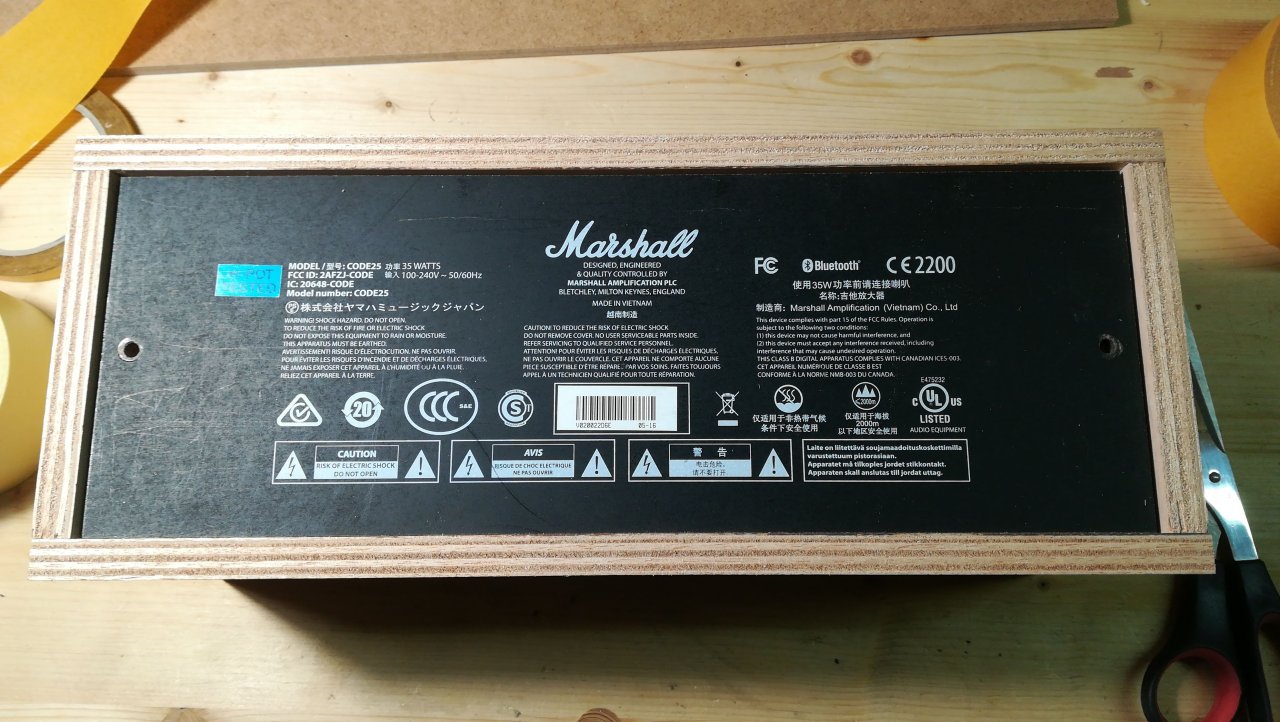

Schlussendlich habe ich mit der Fräse die alte Rückplatte eingepasst.

IMG_20190127_114110

• Pontiac51
• 28.01.19

--- Beiträge wurden zusammengefasst ---
Und nun der grosse Knackpunkt für mich, das Fräsen der Kanten. Bis jetzt bin ich dafür immer zum Tischler gelaufen. Voriges Jahr habe ich mir dann eine Oberfräse zugelegt (die kleine Makita) und vorige Woche selbst einen Oberfräsentisch gebaut. Und nun kann ich endlich auch die grossen Rundungen selbst machen.

IMG_20190127_135616

• Pontiac51
• 28.01.19

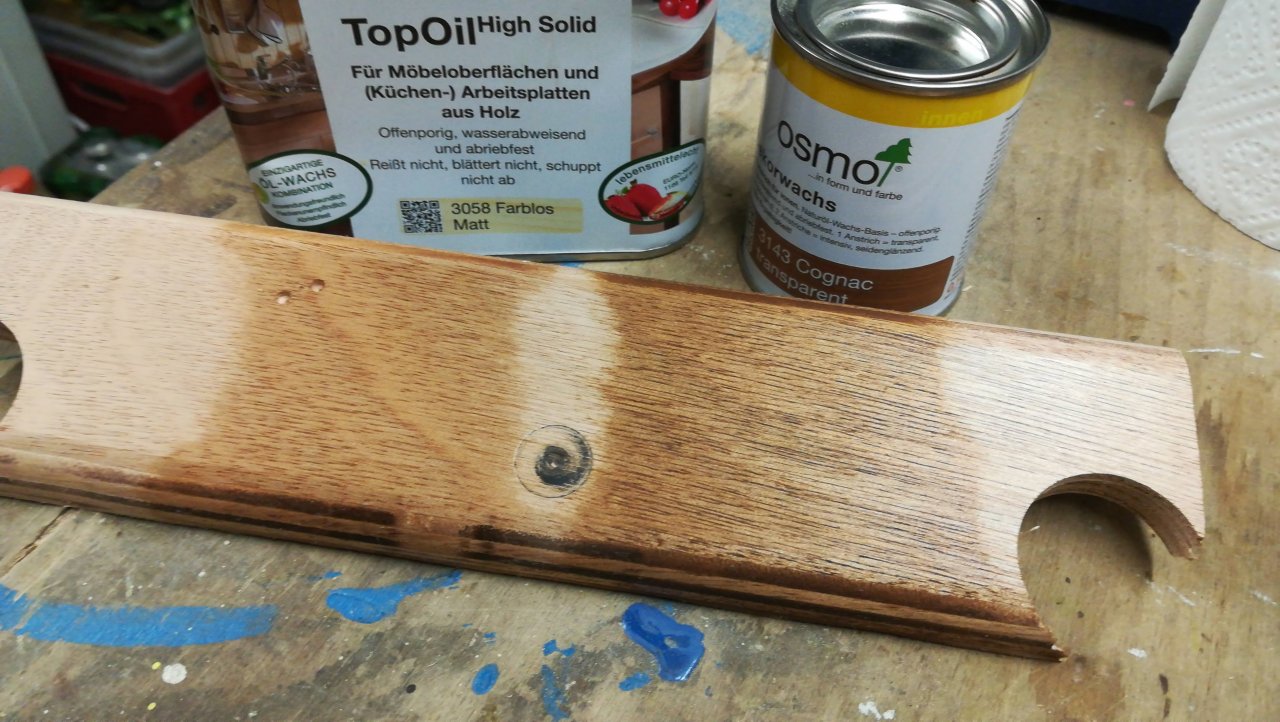

Zum "Lackieren" greife ich wie immer auf die Produkte von Osmo zurück, diesmal habe ich mir für die dunkle Tönung ein Dekorwachs besorgt.

DSC_1041

• Pontiac51
• 28.01.19

DSC_1042

• Pontiac51
• 28.01.19



[Pontiac51]

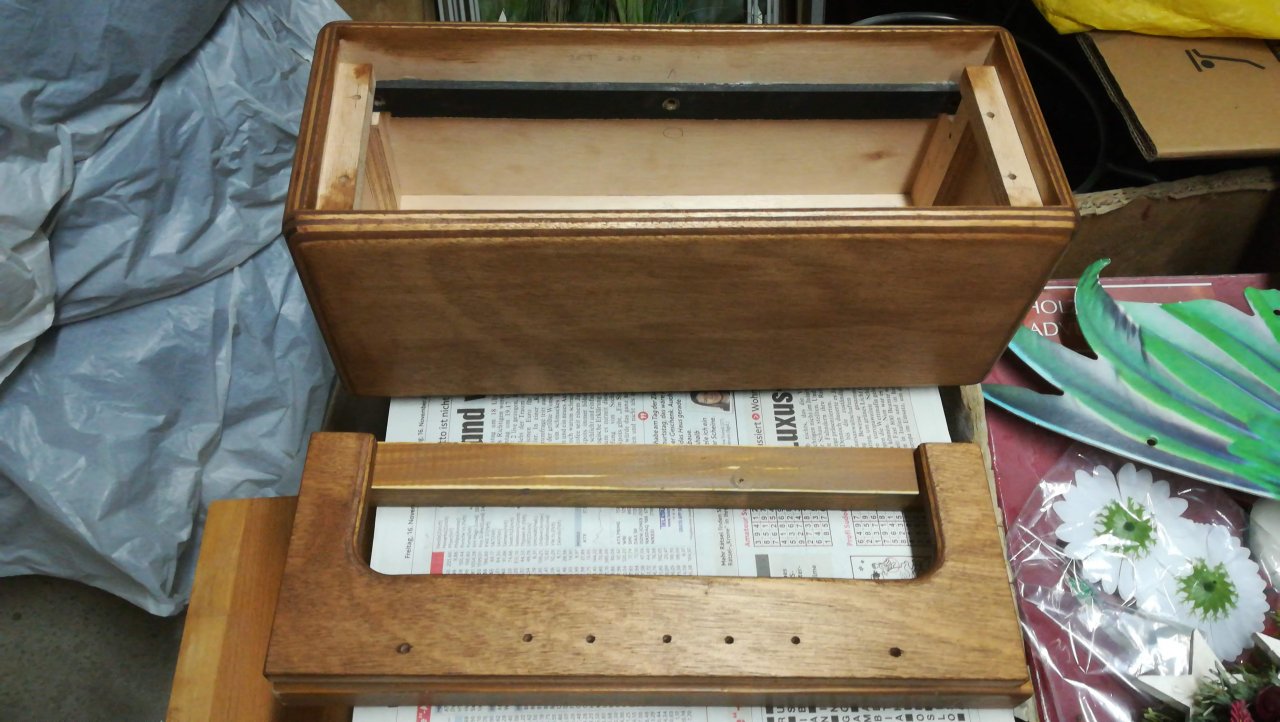

Über die Woche habe ich 2 Schichten Dekorwachs und eine finale Schicht Öl aufgetragen.

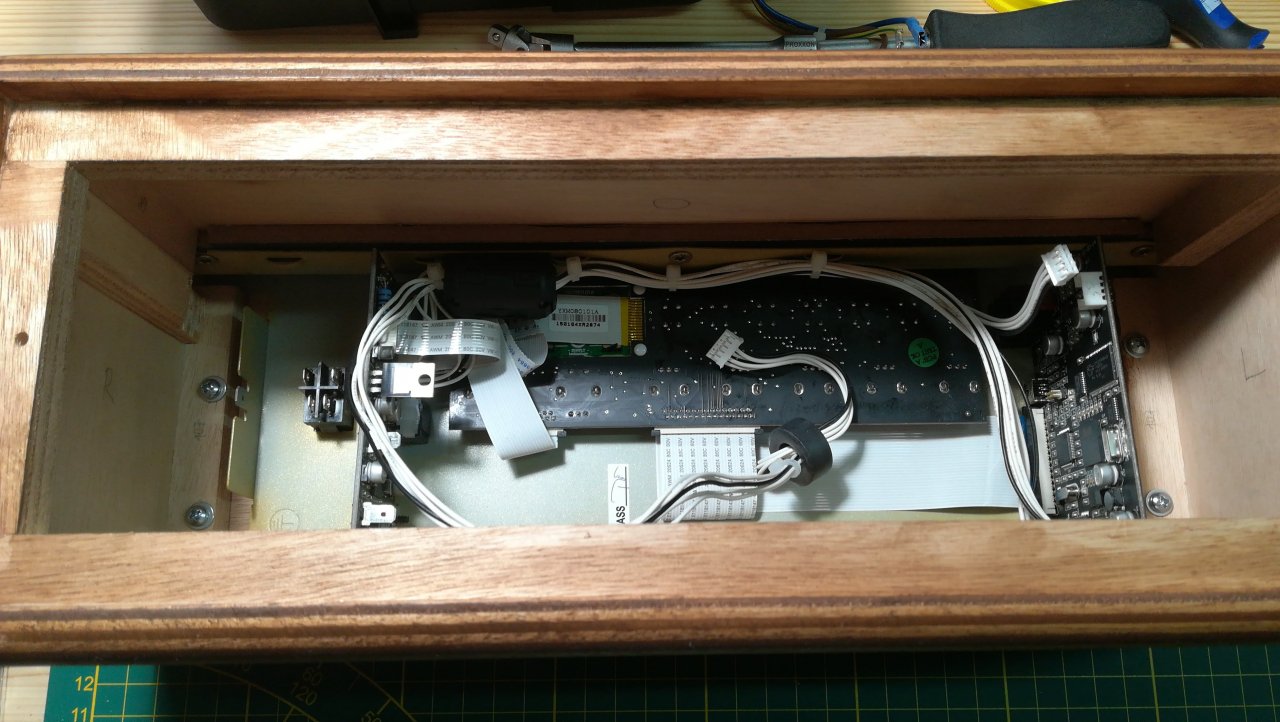

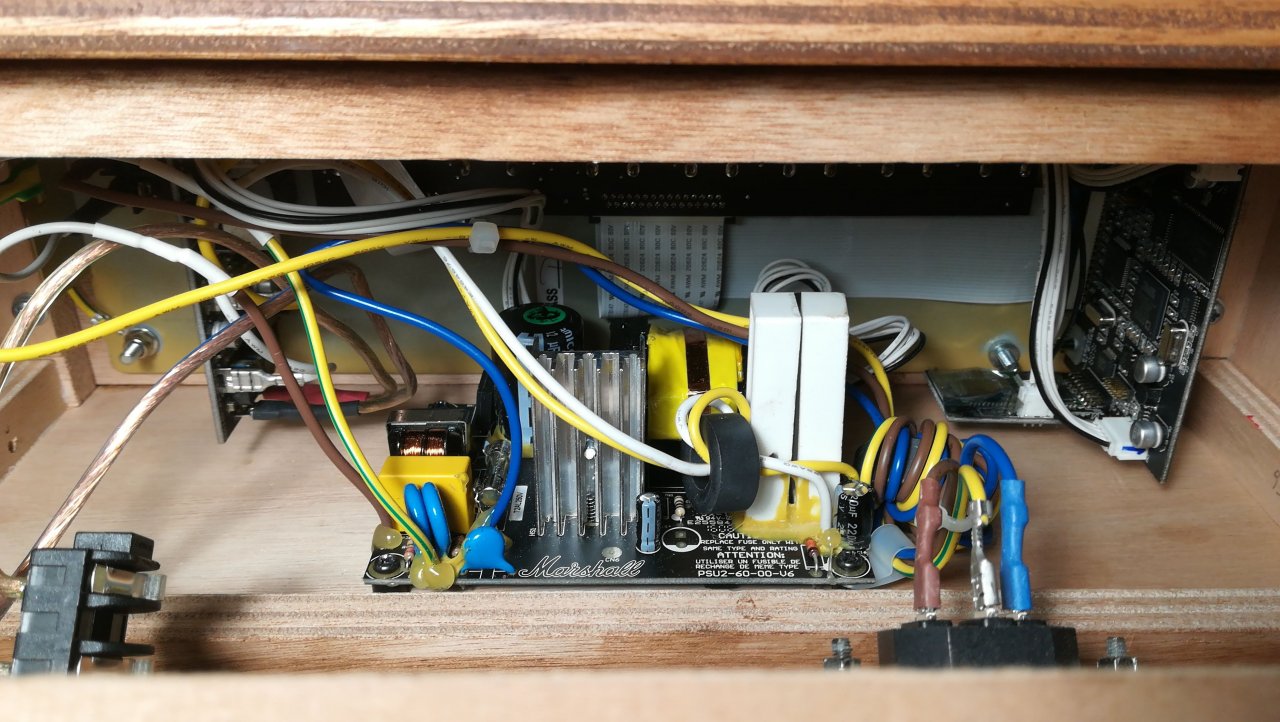

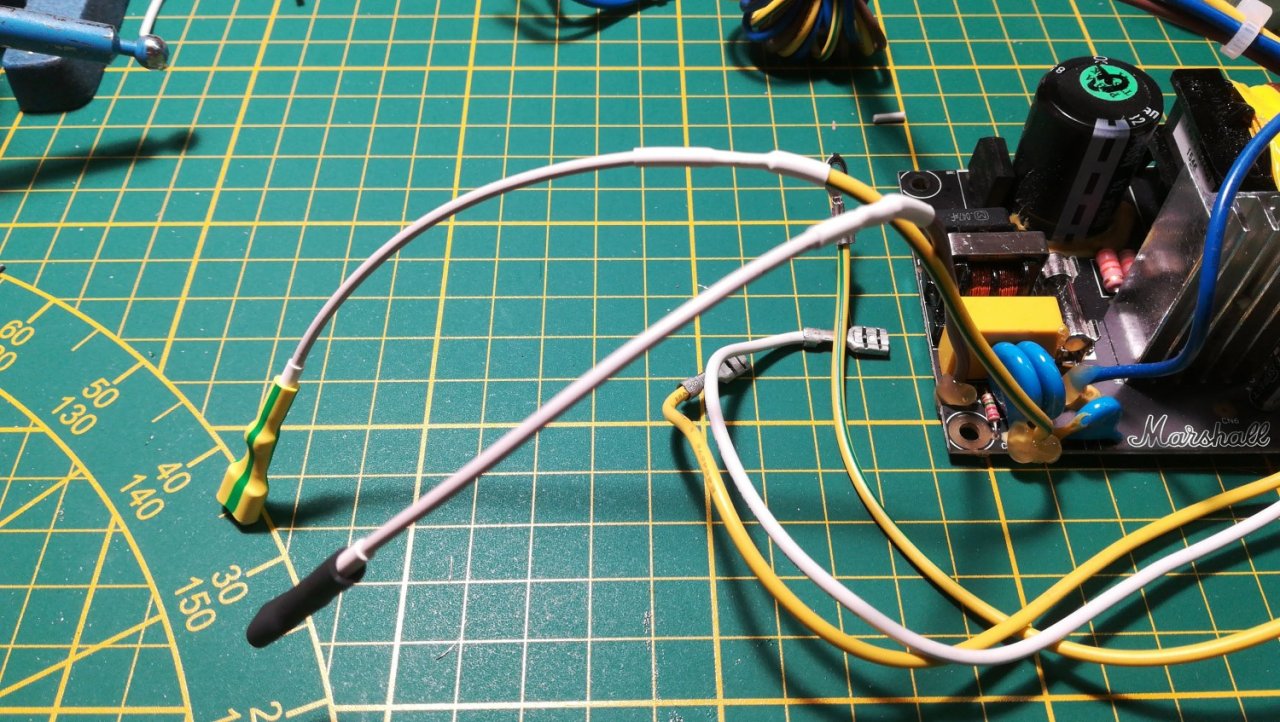

Heute nun endlich Endmontage. Wie erwartet geht es knapp zu im Gehäuse. 2 Kabel vom Netzteil musste ich verlängern, damit es an der richtigen Position sitzt. Zuletzt machte mir noch der Griff Sorgen. Den musste ich um 1 cm zurück setzen sonst hätte ich das Metall des Amps angebohrt.

DSC_1047

• Pontiac51
• 01.02.19

IMG_20190201_212722

• Pontiac51
• 01.02.19

DSC_1049

• Pontiac51
• 01.02.19

DSC_1051

• Pontiac51
• 01.02.19

DSC_1053

• Pontiac51
• 01.02.19

DSC_1054

• Pontiac51
• 01.02.19

DSC_1056

• Pontiac51
• 01.02.19

DSC_1057

• Pontiac51
• 01.02.19

--- Beiträge wurden zusammengefasst ---

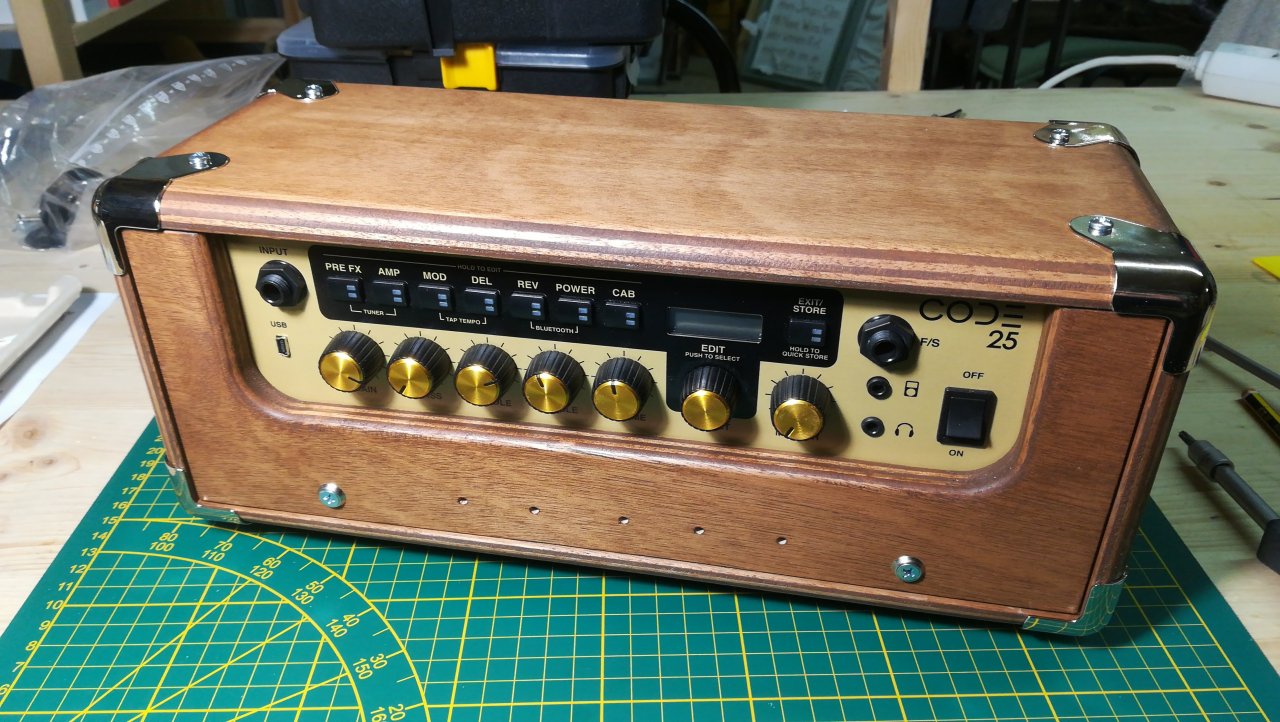

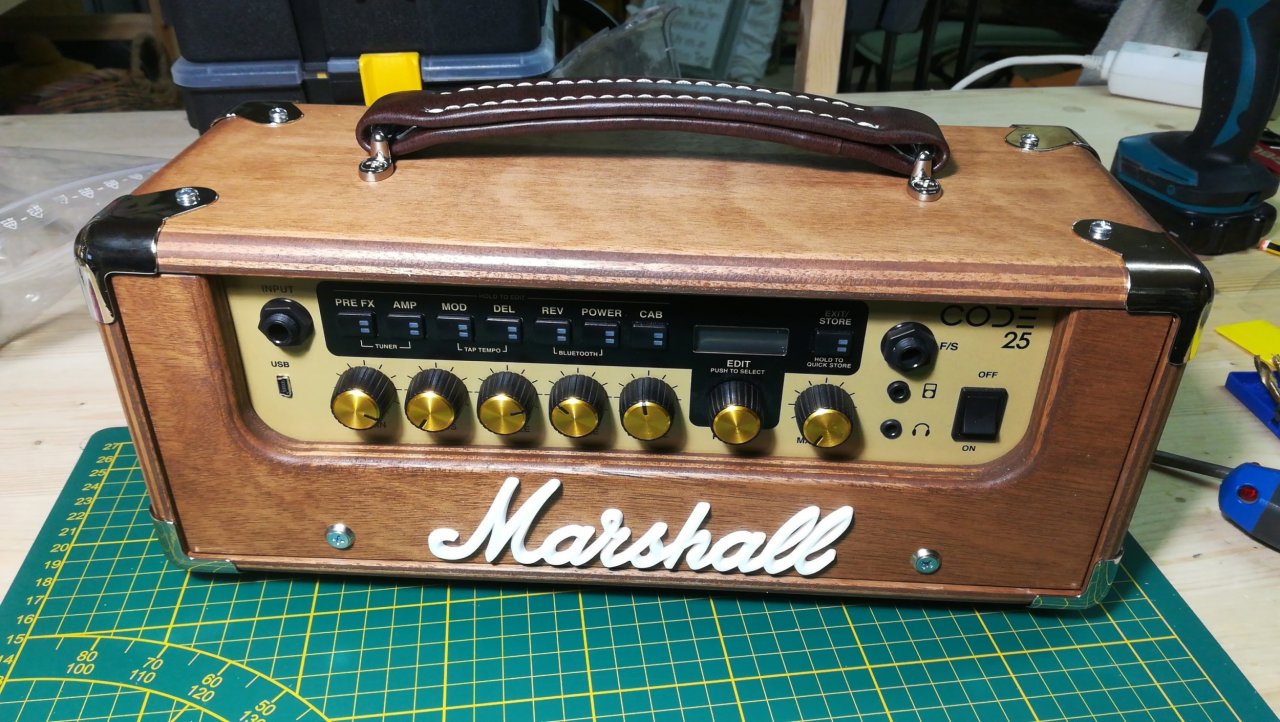

Ich bin sehr zufrieden mit dem Endergebnis. Was meint ihr?



[OldRocker]

Hi,
optisch super....aber braucht der Amp keine Lüftungsschlitze in so nem kleinen Gehäuse?

Gruss,
Bernie



[Pontiac51]

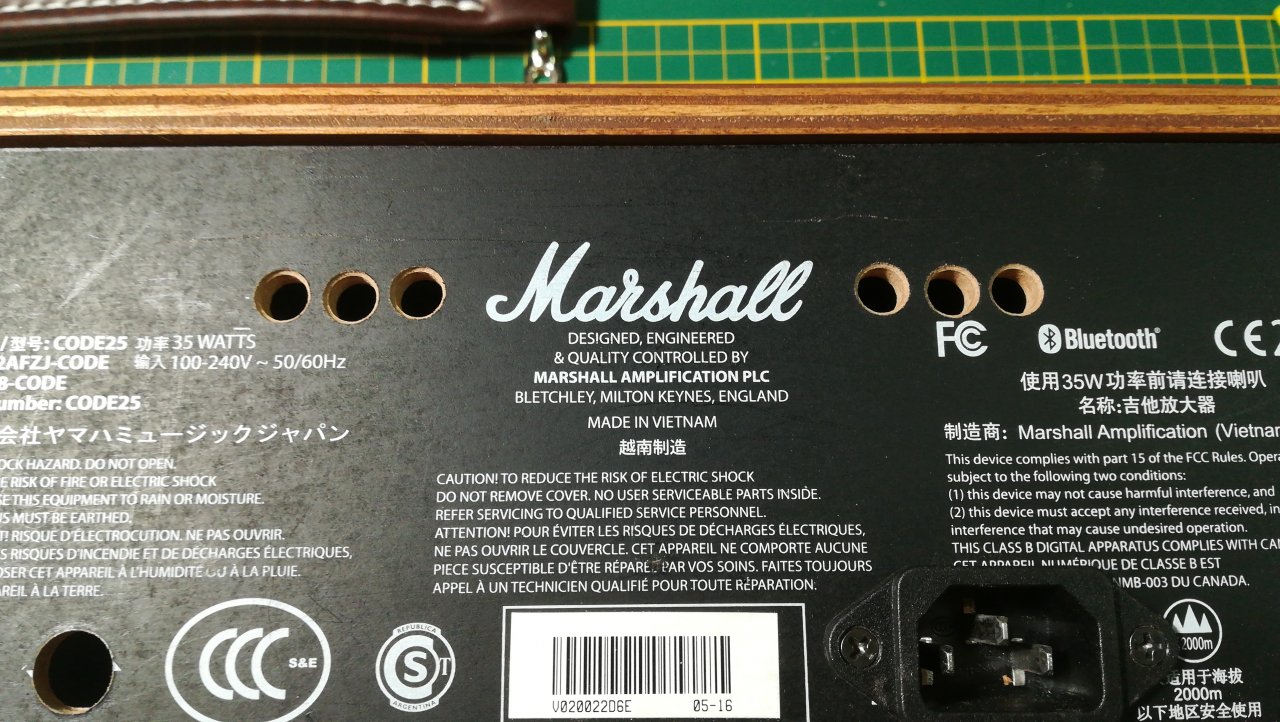

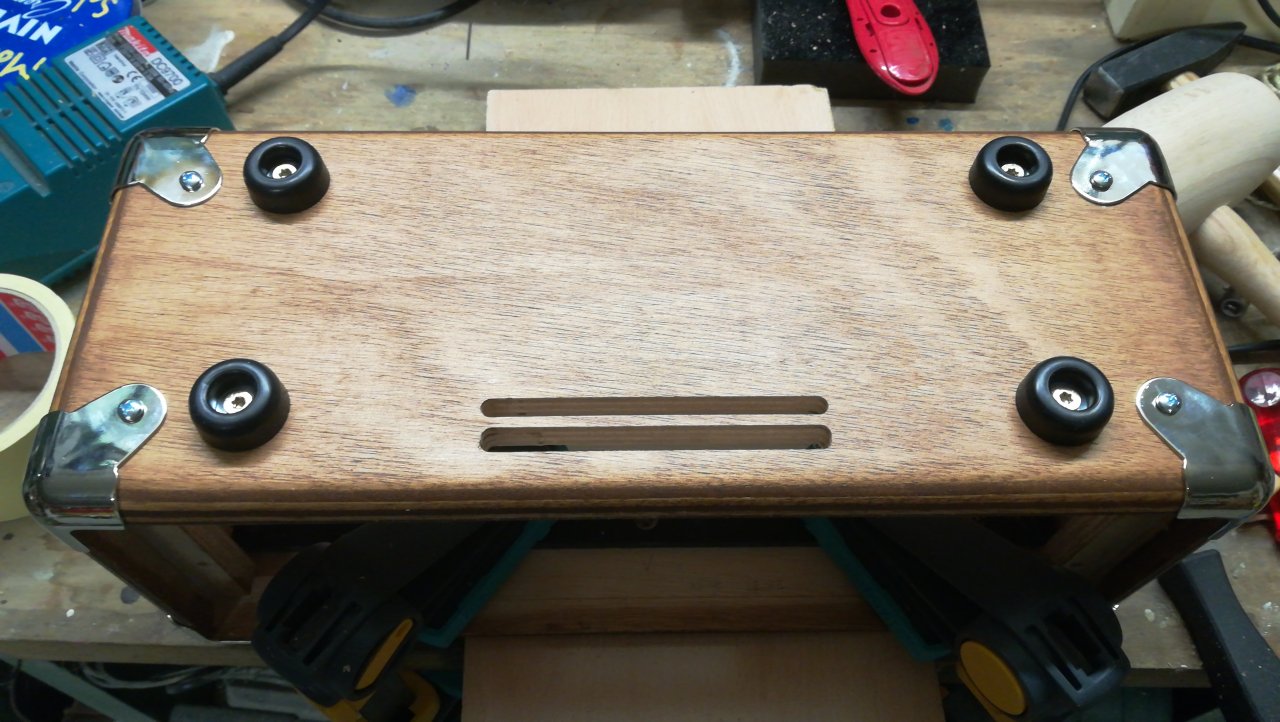

Das Original hatte auch keine. Aber ja, ich werde aus optischen Gründen an der Rückwand noch welche machen.



[Pontiac51]

Besser?

DSC_1058

• Pontiac51
• 02.02.19

IMG_20190202_201553

• Pontiac51
• 02.02.19



[Theo Florin]

Hi, finde deine Umsetzung echt cool.
Ich spiele wieder in einer Band und benutze den Code 25, mir gefällt an dem Amp leider nicht, dass ich den Kopfhörer-out nutzen muss.
Hätte gern einen 6,3 Klinke Line Out um über eine DI-Box dann an die PA zu gehen.


Wie hast du das gemacht ? Ein Kumpel meinte, dass man nicht einfach Kabel an die Endstufe legen kann.
Hast du ggf. Bilder?



[Pontiac51]

Wie hab ich was gemacht? Der Amp ist bis auf das Gehäuse unverändert.



[Pontiac51]

Ich glaub was du brauchst ist ne Di Box mit Dummy Load.

https://www.thomann.de/at/millenium_die_dibox_passiv.htm*



[Marco Krauthaim]

Hi Pontiac, hab mal ne Frage zu deinem Umbau. Kannst du mir sagen was auf dem Netzteil steht als Typ. Meins hat sich glaub ich verabschiedet finde auch keine Schaltpläne im Netz.
Vielleicht könntest du mal die Spannung messen die rauskommt .



[Pontiac51]

Tut mir leid, ich habe den Amp inzwischen nicht mehr. Und auch keine anderen Fotos davon als die aus diesem Thread.
