Midas M32 und Stagebox, Routing

[mix4munich]

Seit einiger Zeit bin ich im technischen Team einer Location hier im Umland. Dort stehen ein Midas M32R und die passende Stagebox, ich glaube, eine Behringer SD16. Hat bislang auch immer alles gut funktioniert. Nach dem vorletzten Job habe ich von dem benutzten (und funktionierenden) Patch eine Kopie gespeichert, um daran mal etwas das Konfigurieren zu üben, ohne etwas anderes kaputtzumachen. Beim Laden besagter Kopie zum letzten Job kam aus der Stagebox nichts raus. Über die Stagebox ins Pult hinein liefen die Signale allerdings, ich habe Pegel gesehen (und später auch gehört).

Im Routing war für die MixBus-Ausgänge AES50-A 1-8 eingestellt, die angeschlossenen Monitore blieben jedoch stumm.
Dann habe ich das originale Patch geladen, welches am Abend vorher noch Pegel auf die Monitore rausgegeben hat. Doch dort nun dasselbe Problem, die Eingänge haben funktioniert, die Ausgänge nicht.
Ich habe mir dann geholfen, indem ich vom Mischer Ausgang 1 einfach ein langes XLR-Kabel zu den Monitoren gezogen habe. Die Show lief dann super, aber das hat einfach für 20 Minuten Stress gesorgt.

Jetzt frage ich mich, was habe ich falsch gemacht? Erste Forschungen auf YT zeigen alles nur in der Oberfläche von Mixing Station. Wir benutzen aber das Pult und die M32-Steuersoftware. Selbst die Optionen sehen dort ganz anders aus, und ich kenne mich weder mit Mixing Station noch in der X/M32-Welt gut genug aus, um das von der Mixing Station auf das M32 zu übertragen.
Wie hätte ich das Routing für die Ausgänge einstellen können/sollen? Gibt es da noch weitere Layer zwischen MixBus und Ausgang per AES50, die ich beachten muss (und wie komme ich da hin)?

Danke. Und sorry für die Anfängerfragen, ich bin hier ein "stranger in a strange land."



[Rockopa]

Zu dem Routing kann Ich jetzt nichts sagen(schreiben9 da Ich die Scene nicht kenne,aber das Problem hatte ich auch schon mal vor ganz langer Zeit.
Hatte mir da Ich noch keine Stagebox hatte eine S32 geliehen und dann auch das Problem gehabt das die Ausgänge nichts ausgegeben haben.
Ursache war damals das Mixer und Stagebox unterschiedliche Firmware hatten und sich deshalb nicht verstanden haben.



[der onk]

Mal die SD16 gecheckt, ob der Ausgangswahlschalter verstellt wurde?

domg



[mix4munich]

Zu dem Routing kann Ich jetzt nichts sagen(schreiben9 da Ich die Scene nicht kenne,aber das Problem hatte ich auch schon mal vor ganz langer Zeit.
Hatte mir da Ich noch keine Stagebox hatte eine S32 geliehen und dann auch das Problem gehabt das die Ausgänge nichts ausgegeben haben.
Ursache war damals das Mixer und Stagebox unterschiedliche Firmware hatten und sich deshalb nicht verstanden haben.

Danke, aber noch am Vorabend (und davor auch schon jahrelang) hat das System so funktioniert.
Aber egal, ich werde das mal überprüfen.

Beitrag automatisch zusammengefügt: 27.01.26

Mal die SD16 gecheckt, ob der Ausgangswahlschalter verstellt wurde?

Mir ist da kein Schalter aufgefallen. Du meinst am Gerät selbst? Oder per Software im Routing-Menü auf dem Pult?



[der onk]

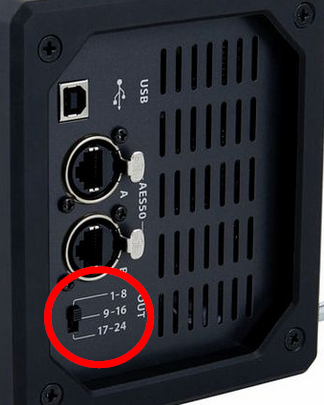

An der Stagebox befindet sich neben den AES50 Anschlüssen ein kleiner Schiebeschalter, der festlegt, ob die erste, zweite oder dritte Achtergruppe der Ausgangssignale auf der Leitung an die Analogausgänge geht.



[Mfk0815]

ich tippe auch auf die SD16. Wie @der onk sagte, da ist an der Seite ein Schiebeschalter

Wenn der verstellt ist, dann kann da nix mehr raus kommen.
Wenn ohnehin nur die eine Stagebox benutzt wird, kannst du auch beim Ausgangsrouting es etwas krisensicherer machen:

Einfach mal auf die ersten 24 Ausgänge der AES50A nur die Out 1-8 ausgeben (standardmäßig geht da immer abwechselnd 1-8 und 9-16 raus).
Dann kann der Schalter stehen wo der auch immer steht, die Ausgänge Out 1-8 kommen immer raus.

Aber vielleicht magst du auch die Szene hier rein stellen, dann können wir schauen, was da so eingestellt ist.



[mix4munich]

Danke Euch allen. Mal sehen, wann ich da wieder hinkomme, dann sehe ich mir das an und bringe die Szene mit. Kann aber ein paar Tage dauern.



[acheron65]

sonst vielleicht ein Kabelbruch am Cat 6 E, 5 E Kabel über AES 50 ? Gepatchte Stagebox auf AES Port 1 ?



[Plaudy]

Moin,
tippe auch auf den besagten Schiebeschalter. Der hat mir schon mehrmals dabei "geholfen" meinen Puls kurzzeitig ein wenig zu steigern.
Da kommt man leider schnell mal dran, wenn man z.B. das CAT Kabel einsteckt, während die SD16 in einem Case/Rack verbaut ist.

Mittlerweile ist dieser Schalter so ziemlich der erste Punkt in meiner mentalen Checkliste, wenn etwas mit den Ausgängen nicht läuft, wie geplant (und in 99% der Fälle auch die Ursache).



[mix4munich]

Aloha, Kollegen, Ihr hattet Recht, dieser Schalter an der SD16 stand auf "9-16" statt auf "1-8" - aber wie man so einen essentiellen Schalter NICHT versenkt einbauen kann, um ihn so gegen versehentliches Verstellen zu schützen, wird mir auf ewig ein Rätsel bleiben.

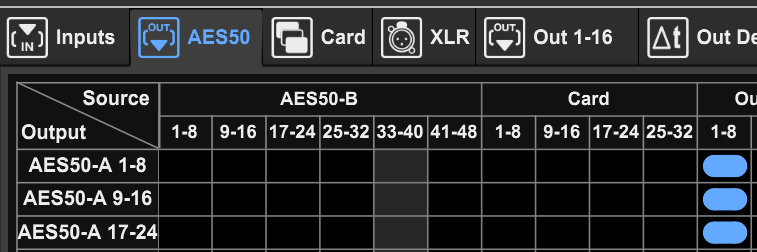

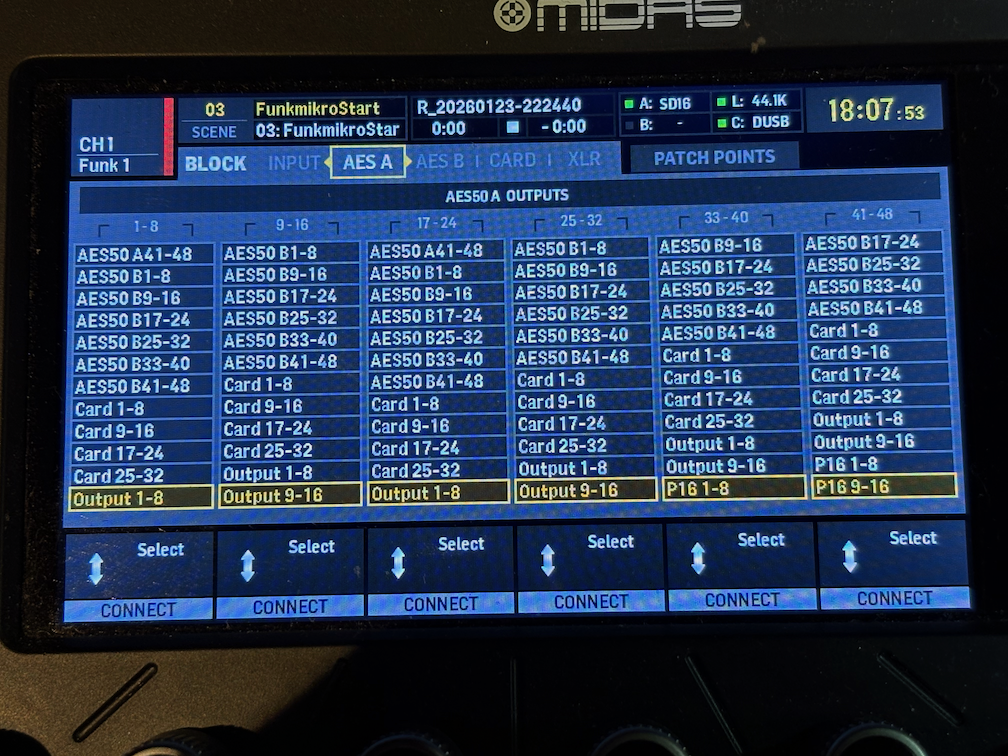

Es gab dann aber noch eine Hürde zu nehmen, ich musste das Routing dann wieder in Ordnung bringen - das Routing für die Outputs der Stagebox im Reiter "AUS50 A" hatte ich auf "AES50 A1-8" gestellt, und das musste aber zurück auf "Output 1-8" stellen - siehe ganz unten im Bild. Ich gestehe, der Mechanismus bzw. die Logik dieser Seite ist mir noch nicht ganz klar. Aber egal.



[Mfk0815]

Ich gestehe, der Mechanismus bzw. die Logik dieser Seite ist mir noch nicht ganz klar.

Das X/M32 hat so ein zweistufiges Routing Konzept. Das gilt für die Eingänge, da wählt man zuerst aus dem Pool der möglichen Quellen die 32, bzw 38) aus, die man benutzen will und dann weist man diese den Eingangskanälen zu.
Bei den Ausgängen ist das ähnlich, zuerst definiert man was man an die Outputs bzw Aux Out oder P16 Outs senden will und dann weist man diese den Zielen bzw Senken zu.

Man kann auch Quellen direkt den Zielen zuweisen. Da gehen dann aber auch Dinge wie dass du die AES50A-Eingänge auch direkt wieder an AES50A-Ausgänge routest. Macht zwar meist keinen Sinn aber es geht. Aber genau das ist dir scheinbar versehentlich passiert.

Das klingt erst einmal kompliziert, wenn man es aber dann das Konzept verinnerlicht hat, ist es gar nicht mal so übel. Vor allem kann man recht schnell umrouten.



[Mr. Pickles]

aber wie man so einen essentiellen Schalter NICHT versenkt einbauen kann, um ihn so gegen versehentliches Verstellen zu schützen, wird mir auf ewig ein Rätsel bleiben.

Falls das setup immer gleich ist evtl. Einfach mit nicht schmierenden Gaffa (z.B. Gerband) abkleben und auf die Box draufschreiben welche Outs ins routing müssen



[der onk]

Leider kann man den Kopf am Schiebeschalter nicht abziehen... 3mm Plexiglas drüber und schon ist der Schalter versenkt. Echt nicht mitgedacht bei Behringer.



[Mfk0815]

Naja, sagen wir mal so, es gibt in der Branche eine Menge Fallen bei allen möglichen Geräten, die dazu führen dass irgendwas nicht funktioniert. Ich denke da nur an die zahlreichen Schalter an DI Boxen, die man versehentlich betätigen kann, weil die nicht versenkt sind. Oder all die Schalter an Mischpulten, Mann oh Mann, was da alles schief gehen kann. Wenn man die aber kennt, dann kann man ja dem entsprechend handeln.
Aber ja, Behringer hätte da schlauer sein sollen und das gleich gar nicht so weit kommen lassen. Denn wie sagte der Oliver Hardy so gerne zu Stan Laurel? "Was hast du mich schon wieder anstellen lassen?"
