MIDI Phantomspeisung TriAxis -> ENGL Z12

[MHN1]

Hallo Leute !

Was muss ich machen das mein Triaxis die PhantomPower an mein ENGL Z12 Midi Footcontroller liefert?
Der Triaxis Midi IN ist ja 7 polig der ENGL nur 5.
Mein Midi Kabel hat nur 5 Pole beidseitig. Muss jetzt eine Seite 5 und die andere 7 haben?


Danke für Hilfe.



[Joachim1603]

Das wird ohne ein bisschen Gebastel so ohne weiteres nicht funktionieren. Auf der einen Seite hast Du nämlich auf 6 und 7 Strom, brauchst es auf der Anderen aber auf 1 und 3.



[elmwood_3100]

brauchst es auf der Anderen aber auf 1 und 3.

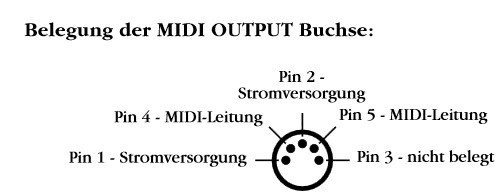

Besser noch, auf 1 & 2

http://www.englamps.de/fileadmin/user_upload/Manuals/German/BA_Z-12_Midi_Footcontroller.pdf



[MHN1]

Das wird ohne ein bisschen Gebastel so ohne weiteres nicht funktionieren.

Gebastel am Kabel, adapter oder dergleichen? Oder Gebastel an den Geräten?



[Joachim1603]

Gebastel am Kabel, adapter oder dergleichen? Oder Gebastel an den Geräten?

Du musst Dir das Kabel passend machen.

@elmwood_3100
...sorry, dachte der Strom liegt auf 1 & 3, bei 5-Pol



[DS Custom]

Ich würde eine Adapterbox machen, also ein Gehäuse in dem der 7-Pin auf den 5-Pin geht und hier dann die Verdrahtung dementsprechend machen. Somit brauchst du wenn das Kabel kaputt geht, immer nur ein normales 5-Pol oder 7-Pol Kabel kaufen und musst nicht da noch rumwurschteln



[MHN1]

Ich würde eine Adapterbox machen

Also 2 Female Stecker in ein Gehäuse und dann die Pole richtig untereinander tauschen?



[DS Custom]

Ja genau
