Nabend,
Ich habe vor, mir eine Art Mute-Pedal zu bauen, da mein Volume Pedal nicht auf "mute" gestellt werden kann.

Frage: Reicht es nun, einen Kasten zu nehmen, "Mr.Mute" draufschreiben, das hier "reinzuschrauben" http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&item=380168007322&ssPageName=STRK:MEWAX:IT , an die eine Seite das ende meines PBs anschließen, an die andere den amp ???
Oder wäre es schlauer eine A/B box zu kaufen, und nur eine Seite anzuschließen?

Bin langsam am Verzweifeln, währ toll wenn mir einer helfen könnte.
Hab schon die SuFu durchkämmt, wenn trotzdem einer so einen Threat findet-bitte schreiben!

Danke!

sofaplanet12



[Thhherapy]

mit dem ebay Schalter geht es zumindest nicht.
"momentary Switch" ist ein Taster, der schaltet nur so lange, wie du drauf drückst und bleibt nicht eingeschalten.

Mit einem richtigen Schalter währ es möglich.
Wobei es besser ist das Signal nicht einfach nur zu unterbrechen, sondern gleichzeitg mit dem Unterbrechen die Amp Seite auf Masse zu schalten. Somit kann der Amp nicht irgendwelche Störungen die er über das lose Kabel bekommt, irgendwie verstärken und rauschen.
Es kann auch vorkommen das es beim Umschalten knackst, das kann man mit einem Pull-down Widerstand auf der Ampseite unterbinden.



[sofaplanet12]

auf Masse zu schalten.

Bin nicht so der Elektro-Freak. Wie muss ich das also machen?
Was fürn Schalter brauch ich denn?
Bin in solchen Sachen ein absoluter Honk...
Kanns zwar selber verlöten, aber kann absolut keine "Fachbegriffe", wenns überhaupt einer is...

sofaplanet12



[jojo84]

Also ich würds so machen:

Kauf dir diesen Schalter hier:
http://www.musikding.de/product_info.php/info/p1642_Carling-1PST-Fu-schalter.html
und dann noch 2 von diesen Buchsen hier:
http://www.musikding.de/product_info.php/info/p981_6-3mm-Klinkenbuchse-Mono-isoliert-m--Schalter.html

Das ganze baust du dann in ein stabiles Gehäuse, z.B. das hier:
http://www.musikding.de/product_info.php/info/p954_Alu-Gehaeuse-Typ-A.html

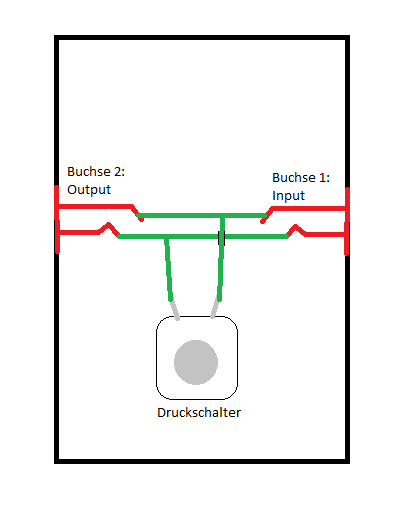

und verlötest es nach diesem Plan den ich drangehängt habe. Sollte
so funktionieren. Wenn du den Schalter drückst, dann wird das Gitarrensignal
auf die Masse geschalten und es kommt kein Ton mehr. Das heisst soviel, als
dass du einen Kurzschluss produzierst. Das ist dann genau so, wie wenn du das
Vol.Poti ganz zugedreht hast.

Viel Spass beim Ausprobieren!

Jojo



[Thhherapy]

stimmt, unterbrechen muß man ja eigentlich gar nicht, auf Masse legen reicht.
Masse = Schirm = Rückleitung vom Signal.
Beim Gitarrenkabel währ das so, wie wenn man den Innenleiter auf den Schirm vom Kabel legt.



[sofaplanet12]

Danke, ihr seid echt klasse, einem armen Elektronik-Jüngling so zu helfen...
Ne, mal im ernst, dankeschön.
werds mir mal bestellen.
kriegt nen keks
sofaplanet



[sofaplanet12]

salü und letzte frage:
reichen litze für die interne verkabelung oder sollte ich speakerkabel nehmen?
thx
das sofa



[DerOnkel]

reichen litze für die interne verkabelung oder sollte ich speakerkabel nehmen?

Nee, nee! Unter 16mm^2 geht da gar nichts!!

Im Ernst, jede stinknormale Kupferlitze ist da mehr als ausreichend, solange Deine Konstruktion sich in einem Metallgehäuse befindet!

Ulf



[jojo84]

Das einzige was mich fraglich stimmt ist die Tatsache, dass dann ja das Gehäuse, welches ja
aus Metall ist, mit der Masse verbunden ist. Könnte es da nicht zu Störgeräuschen führen?
Oder ist das egal? ... nur so ne Überlegung!



[DerOnkel]

Könnte es da nicht zu Störgeräuschen führen?

Wenn das Gehäuse auf Masse liegt und diese auch korrekt mit der Erde verbunden ist, dann wirkt das ganze als Abschirmung.

Ulf



[sofaplanet12]

danke, dann hab ich nu alles. hoffe nur, dass es bis samstag da ist, hab das werkzeug schon im anschlag...
sofaplanet



[sofaplanet12]

So, ist heute angekommen, sofort nach "euerm" Plan gebaut, kam schonmal nichts an. Erfindergeist genutzt, einen "Innenkontakt" einer Buchse mit dem Schalter verbunden, aus dem Schalter raus und an den gleichen kontakt an der outputbuchse gelötet. dann den freien kontakt (den oben drauf) mit dem endspr. gegenstück verlötet. Angeschaltet: geht fast verlustfrei durch. Ausgeschaltet: Brummt wie sau.

Hilfeeeee!!!! was soll ich machen? Häng mal ein Bild an.

sofaplanet



[Holzauge]

Na, dann bau es doch auf wie Thhherapy es vorgeschlagen hat:
Beide Buchsen Innenkontakte verbinden und dort den Schalter auf
Masse verbinden.
Wenn´s beim Schalten zu laut knackt den Schalter noch mit ´.nem
Hochohmigen Widerstand überbrücken

Andreas



[sofaplanet12]

Na, dann bau es doch auf wie Thhherapy es vorgeschlagen hat:

Hab ich ja probiert (hab ich das nicht geschrieben? egal.), hat dann aber nur gebrummt (bei on und off).
Argh! So ein einfaches teil und ich kriegs nich hin....
Danke dafür, dass es euch und das Forum gibt. ohne euch wäre ich aufgeschmissen!

sofaplanet12



[current]

Hilfeeeee!!!! was soll ich machen? Häng mal ein Bild an.

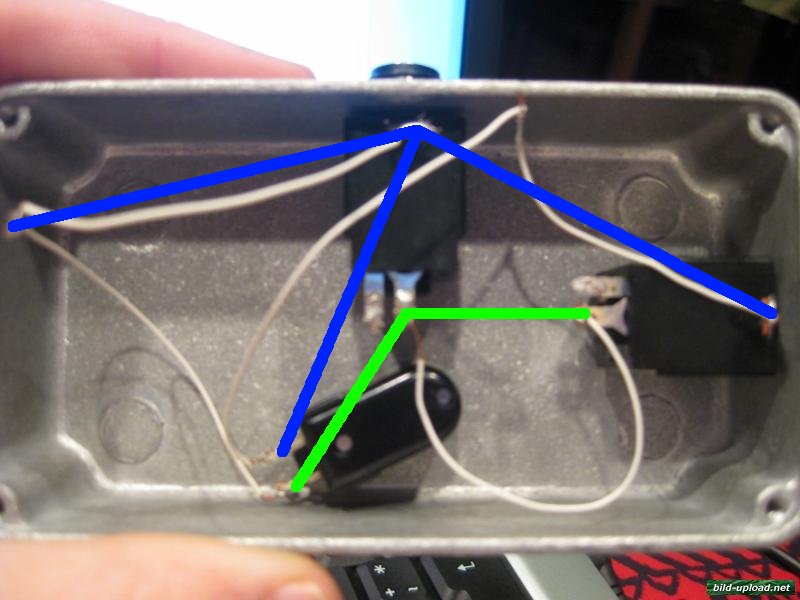

Ich würde es so verkabeln wie im angehängten Bild. Blau verbindet die Massen mit dem Gehäuse und dem einen Kontakt des Schalters. Grün verbindet das Signal beider Klinkenbuchsen und führt zum anderen Kontakt des Schalters.

Viel Glück

-Thorsten



[sofaplanet12]

ihr seid die Besten! hat geklappt! danke, danke, danke!
Meld mich dann mal wieder wenn ich mit dem design fertig bin.
Ihr sollt ja auch ein bisschen was davon haben....

sofaplanet12
