Hallo zusammen.
Ich habe vor mir ne eigene Multicore (oder ist es das Multicore?:D) zu bauen und habe dafür schon ein Kabel gefunden und ne Stagebox ist ja in der Dimension einer 8/4er o.ä. auch nicht so teuer.

Die Frage ist jetzt wo ich nummerierte Stecker und Buchsen herbekomme (XLR) um die Peitsche auf der anderen Seite hinzubekommen.

Weiß irgendwer wo es sowas zu kaufen gibt oder wo ich z.B. so Schrumpfschläuche mit Zahlen oder eine andere Lösung herbekomme?


LG ;)
Niclas

Wil_Riker

Wil_Riker

Helpful & Friendly Akkordeon-Moderator
Moderator
HFU
Zuletzt hier
05.03.21
Mitglied seit
04.11.06
Beiträge
30.068
Kekse
141.274
Hallo Niclas,

ui, das Thema "Kabel/Stecker markieren" ist hier doch ständig aktuell - die Suchfunktion hast Du benutzt?
https://www.musiker-board.de/pa-zubehoer-pa/397719-kabel-farbig-machen-laengenmarkierungen.html
https://www.musiker-board.de/pa-zubehoer-pa/395595-kabel-selber-zusammen-bauen.html
https://www.musiker-board.de/pa-zubehoer-pa/383507-div-kabel-markieren.html
https://www.musiker-board.de/pa-zubehoer-pa/310060-kabel-markieren-wiedererkennen.html

Von Neutrik gibt's außerdem farbige Codierringe. Speziell die weißen Ringe könnten hier interessant sein, da Du diese leicht mit einem wasserfesten Stift beschriften kannst:
https://www.thomann.de/de/neutrik_xcr_ring_weiss.htm
https://www.thomann.de/de/neutrik_xxr_weiss.htm

Ich bin bin ziemlich sicher, dass es diese Ringe auch mit aufgedruckter Nummerierung gab (gibt?), finde sie aber im Moment leider nirgendwo im Internet :eek:...

sir stony

sir stony

Mod Emeritus
Ex-Moderator
HCA
Zuletzt hier
28.01.21
Mitglied seit
03.09.09
Beiträge
2.365
Kekse
11.578
Ort
München
Ebenfalls eine einfache und günstige Möglichkeit: bunter Schrumpfschlauch und wasserfesten Folienmarker. Dann machst du Farbgruppen mit dem Schrumpfschlauch, und mit dem Marker Ringe darauf. Also Rot 1, Rot 2, Rot 3, Blau 1, Blau 2, Blau 3, usw.
Bis zu 4-5 Ringe sind noch praxistauglich, auf sagen wir, 5 verschiedenen Schlauchfarben, sind schon 20-25 Leitungen. Und bei Bedarf kann man auch zwei verschiedenfarbige Marker nehmen und so noch eine weitere Unterscheidung schaffen, so kann man bequem bis über 40 Leitungen markieren. Simpel, billig und eindeutig.

Nic007

Nic007

Registrierter Benutzer
Zuletzt hier
25.05.14
Mitglied seit
24.03.10
Beiträge
149
Kekse
296
Ort
München
ui, das Thema "Kabel/Stecker markieren" ist hier doch ständig aktuell - die Suchfunktion hast Du benutzt?
ja, aber selbst hier:
war leider nichts passendes dabei, da ich das ganze gerne recht "schön" hätte deshalb kommen z.B. so "Wimpel" mit Tesa nicht in Frage... - Farbe mag ich auch nicht um 12 Kanäle auseinanderzu halten ;)

Von Neutrik gibt's außerdem farbige Codierringe. Speziell die weißen Ringe könnten hier interessant sein, da Du diese leicht mit einem wasserfesten Stift beschriften kannst:
https://www.thomann.de/de/neutrik_xcr_ring_weiss.htm
https://www.thomann.de/de/neutrik_xxr_weiss.htm
Sehr gute Idee:great: daran hab ich ja noch gar nich gedacht.

Ich bin bin ziemlich sicher, dass es diese Ringe auch mit aufgedruckter Nummerierung gab (gibt?), finde sie aber im Moment leider nirgendwo im Internet :eek:...
Ich auch nicht :bad:

Aber trotzdem tausend Dank weil das mit den weißen Ringen ist ne Super Idee aber wenn noch wer ne andere Lösung hat dann trotzdem her damit ;)


LG

Ebenfalls eine einfache und günstige Möglichkeit: bunter Schrumpfschlauch und wasserfesten Folienmarker. Dann machst du Farbgruppen mit dem Schrumpfschlauch, und mit dem Marker Ringe darauf. Also Rot 1, Rot 2, Rot 3, Blau 1, Blau 2, Blau 3, usw.
Bis zu 4-5 Ringe sind noch praxistauglich, auf sagen wir, 5 verschiedenen Schlauchfarben, sind schon 20-25 Leitungen. Und bei Bedarf kann man auch zwei verschiedenfarbige Marker nehmen und so noch eine weitere Unterscheidung schaffen, so kann man bequem bis über 40 Leitungen markieren. Simpel, billig und eindeutig.

Bin ich wohl mal wieder zu langsam gewesen...

Ist natürlich auch ne Idee aber ich finde die Idee mit den Neutrik-Ringen fast schöner, werde mir des aber trotzdem überlegen und jetzt auch selber noch ein bisschen schauen. Trotzdem Danke :great:

Zuletzt v. Moderator bearbeitet:
mHs

mHs

PA-MOD
Moderator
HFU
Zuletzt hier
04.03.21
Mitglied seit
01.07.07
Beiträge
5.682
Kekse
47.435
Die von Hot Button verlinkten Schrumpfschläuche sehen ja schon chic aus. Ich habe aber einfach mit Edding die Nummerierung auf den metallischen Teil vom xlr-Stecker draufgeschrieben.
Wenn man dann noch drauf achtet, wie weit die stecker in einer xlr-Buchse verschwinden und die Lage der 3 Stifte immer gleich hat, dann sieht das im eingesteckten Zustand durchaus sehr ordentlich aus. Und da der Stecker wohl die größte Fläche aller beteiligten Komponenten bietet, hat man da auch die Möglichkeit, recht große Zahlen zu hinterlassen. Das hift dann später beim patchen.

Nic007

Nic007

Registrierter Benutzer
Zuletzt hier
25.05.14
Mitglied seit
24.03.10
Beiträge
149
Kekse
296
Ort
München
Hot Button du bekommst n Keks :great:
GENAU das habe ich gesucht aber nicht gefunden...
Und das beste...: Die gibts ja sogar in rot für die Returnwege :D

Die Edding-Lösung wäre dann die gewesen wenn ich nichts anderes gefunden hätte. Aber trotzdem Danke :)

LG

Rockopa

Rockopa

PA Moderator
Moderator
Zuletzt hier
05.03.21
Mitglied seit
10.12.03
Beiträge
14.362
Kekse
50.710
Ort
Oranienburg

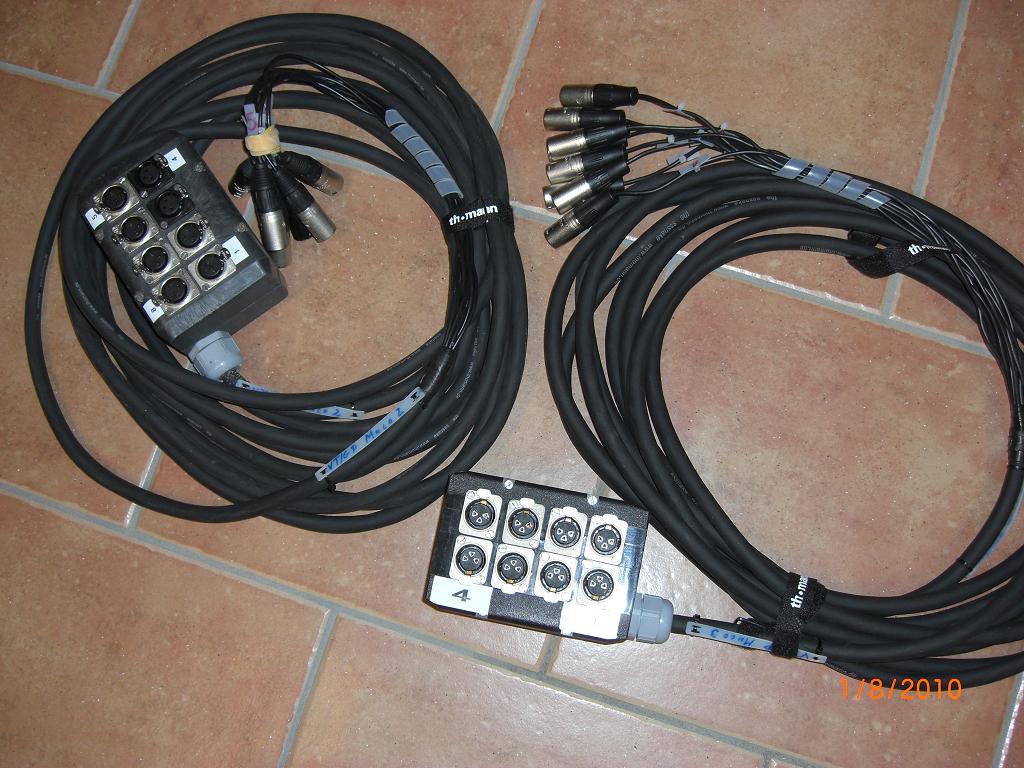

Obwohl es sich ja eigentlich nicht lohnt ,habe ich mir 3 solcher kleinen Multicores auch gebaut.

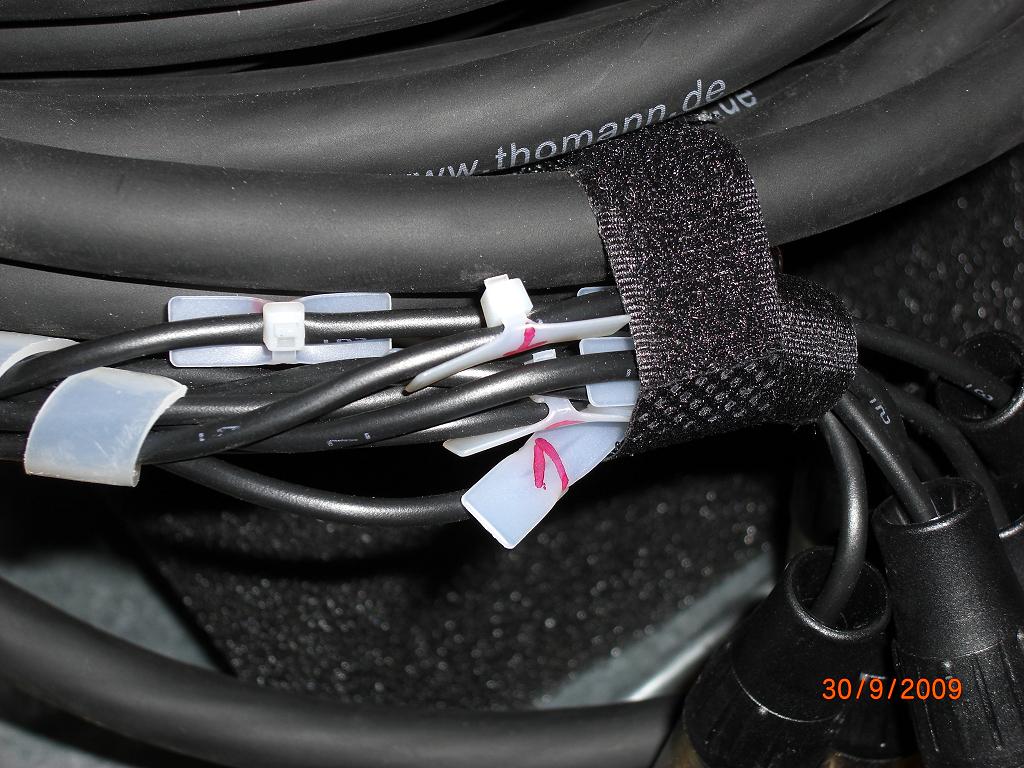

Die Beschriftung habe ich dann mit Kabelbinder mit Beschriftungsfeld gemacht.

Obwohl ich die Lösung mit dem beschrifteten Schrumpfschlauch sehr gut finde und garnicht wusste das es so etwas gibt.


Anhänge

  • CIMG0785.JPG
    173,3 KB · Aufrufe: 277
Zuletzt bearbeitet:
Hot-Button

Hot-Button

Registrierter Benutzer
Zuletzt hier
15.10.17
Mitglied seit
19.04.07
Beiträge
591
Kekse
2.358
Ort
Märkischer Kreis
DANKE für die Kekse,
hab die Schrumpfschläuche auch eher zufällig gefunden,
da macht sich doch das "aus Langeweile mal rumstöbern" bezahlt :D
Gruß
Jens
