Neuer (einfacher) 5-Wege Schalter für Ibanez RG

[FritzT]

Hi,

mein PU-Switch in meiner Ibanez RG hat Wackelkontakt-Probleme und ich würd ihn gern gegen was hochwertiges ersetzen.
Meiner kann 'nur' die klassischen 5 Positionen - und so soll es auch bleiben. Ich brauche keine 2x oder 4x Bänke und was es da so tolles gibt.
Kann mir jemand einen empfehlen?

Soll wieder 8 Kontakte haben. Wobei nur 7 verlötet waren.
Kann ich dann unabhängig vom Modell, die Leitungen wieder genau so dranlöten?

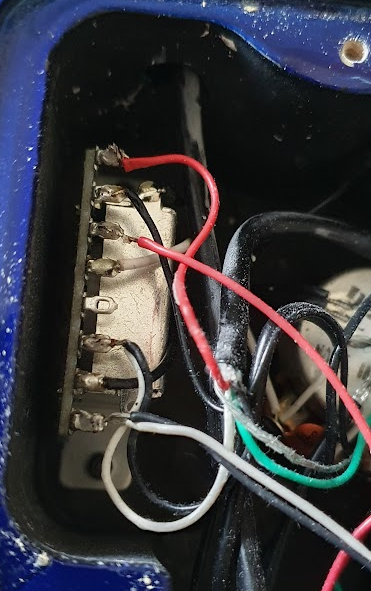

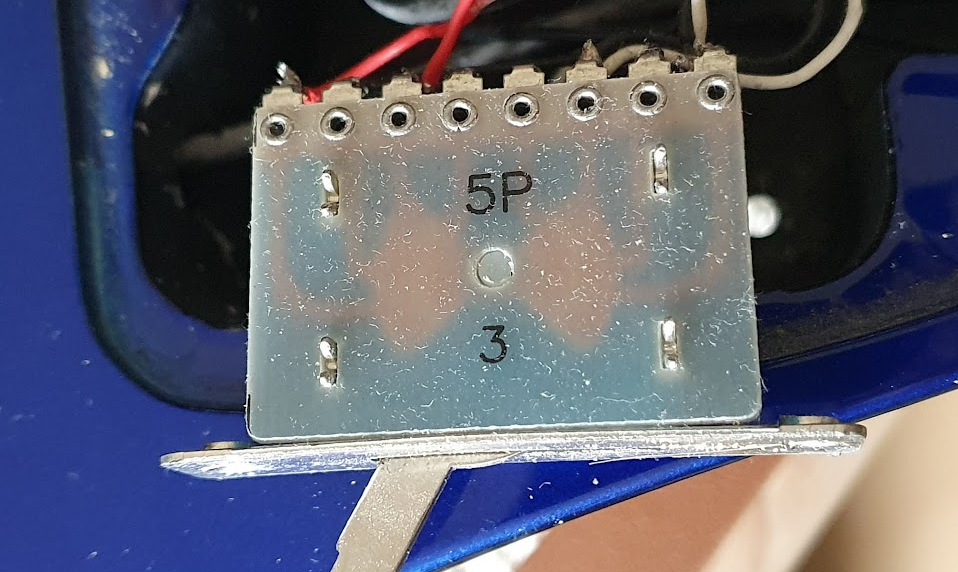

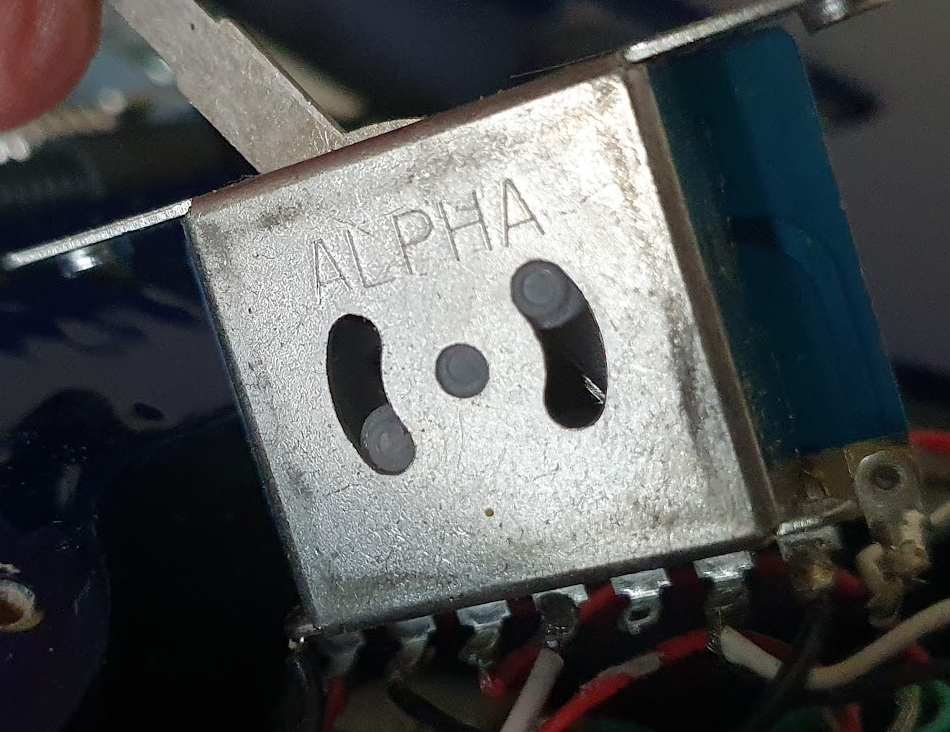

So sitzt er drin:



[boisdelac]

Auf Grund der geringen Tiefe des Elektronikfaches Deiner Ibanez, wirst Du wohl die Original-Schalter verwenden müssen ...

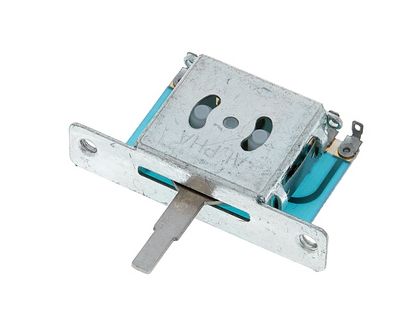

Harley Benton Parts 5way Switch ST Style

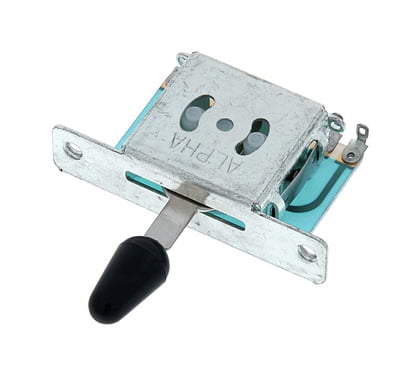

Göldo EL5PL


Eventuell passt auch ein Schaller Megaswitch S mit einer Einbautiefe von rund 30mm .... https://schaller.info/media/pdf/35/03/cb/Megaswitch_S_GB_DE.pdf

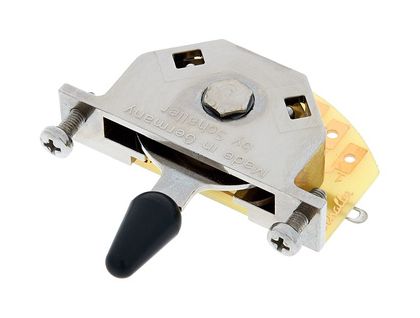

Schaller Megaswitch Version S


Es gibt aber Preisunterschiede zwischen 2,90€ und 22€ pro Schalter.



[gitarrero!]

Harley Benton Parts 5way Switch ST Style

Göldo EL5PL

Die sind vollkommen baugleich, nur dass beim zweiten die Firma Göldo noch dran mitverdient.

Ach so, ich hab' übersehen, dass beim ersten kein Schalterknopf dabei ist. Den muss man extra kaufen.

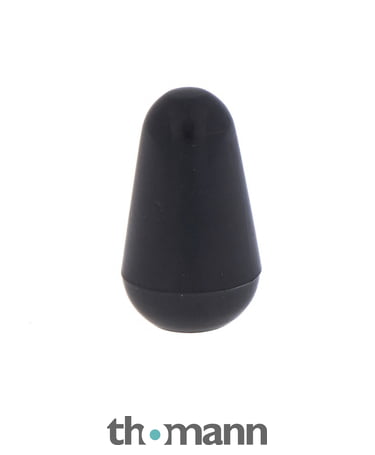

Harley Benton Parts 5 way Switch Knob BK

Harley Benton Parts 5 way Switch Knob BK 3-5 Weg Schalter Knopf, Plastik, breiter und schmaler Schlitz, Schwarz

€0,90

www.thomann.de



[FritzT]

leider ist das Ding wieder mehr als ich brauch - 2 Ebenen. Wobei ich nirgends eine Erklärung für die "2 Ebenen" finde. Ich denke aber, die Bedeutung ist: dass man es nach oben ziehen kann und dann erneut 5 Positionen extra hat... Ich brauch sowas nicht - erschwert sowieso nur das neu-verdrahten.

Gibts kein "normales" mehr?
Soll übrigens für eine HSH-Gitarre sein.



[gitarrero!]

Wenn die Schaltung Deiner HSH-bestückten Gitarre in den Zwischenpositionen 2 und 4 jeweils eine Spule der Humbucker stilllegen soll, braucht der Schalter eine zweite Ebene. Das ist völlig normal. Da wird auch nichts gezogen oder gedrückt und es gibt keine Positionen sechs bis zehn.

Das mit der "Ebene" soll heißen, dass sozusagen zwei Schalter in einem Gehäuse integriert sind, die gleichzeitig mit einem Hebel betätigt werden. Pro Ebene sind vier Lötanschlüsse da.

Leseempfehlung zum Thema: https://www.rockinger.com/das-rockinger-manual/elektrik-fuer-jedermann-schalter
