Hallo,
ich bitte euch um um Hilfe, damit meine Gitarre hoffentlich am 24. wieder einwandfrei funktioniert.
Ich habe bei meiner Ibanez RG721FM die stock Pickups (Ibanez CAP-VM) gegen einen Seymour Duncan TB-6 und einen SH-1 (4 Kabel Variante) getauscht.
Nach der Übersetzung der Farbcodes habe ich die Duncans genau wie die Ibanez Pickups verlötet aber es stimmt etwas nicht.

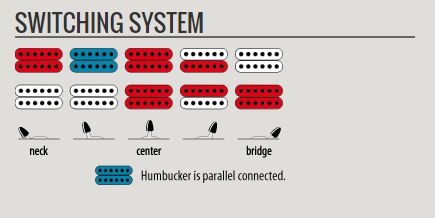

So sollte es sein:
es ist aber so: In der 3. und 4. Position des 5 Wege Schalters gibt es ein Phasenproblem (Auslöschung). Zudem ist bei der 4. Position des 5 Wege Schalters auch die nördliche Spule des Neck Pickups aktiv. Es sollte aber die südliche aktiv sein.

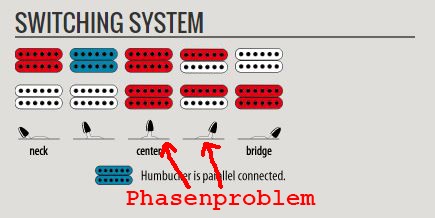

Hier das ganze als Bild:
Bei den anderen Positionen des 5 Wege Schalters gibt es kein Problem.
Jetzt ist meine Frage an euch welcher Pickup bzw welche Spule falsch verlötet ist und welches Kabel ich wohin löten muss damit ich auf die ursprüngliche Verschaltung ohne Phasenprobleme komme. Es gibt leider keinen Schaltplan ansonsten würde ich euch nicht um Hilfe bitten.
Ich war bereits mit Seymour Duncan und Ibanez in Kontakt.
Der Support von Seymour Duncan meinte: für solch eine komplexe Verschaltung haben sie keinen Schaltplan.
Die Leute von Ibanez hatten auch keine hilfreiche Antwort parat.
Ich freue mich über eure Rückmeldungen. Es sollten eigentlich nur zwei Kabeln vertauscht werden und die Sache ist erledigt, ich kenne mich aber leider noch zu wenig aus.
Grüße und Frohes Fest
Zusatzinfos (optional):

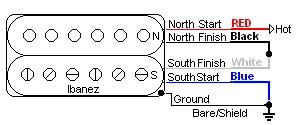

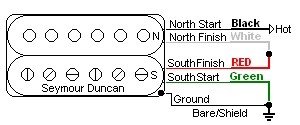

Hier die Farbcodes:
Ibanez Seymour Duncan
So sind die Pickups am 5 wege Schalter verlötet (Die Beschriftung geht von Links nach Rechts also 1 ist bei der Neck Position und 8 bei der Bridge Position):
Neck Pickup
Vol pot: bare and black
5-way switch
1
2
3 green
4
5
6
7 white
8 red
Bridge Pickup
Vol pot: green and bare
5-way switch
1 black
2
3
4
5 red and white
6
7
8
Abgesehen von den Pickup Kabeln gibt es zusätzlich folgende Kabel am 5 Wege Schalter (sollte aber irrelevant sein, da die Verkabelung gleich geblieben ist und vor dem Pickuptausch auch alles einwandfrei funktioniert hat):
ein Kabel, welches 2 und 7 verbindet
ein Kabel welches von 6 auf eine blanke Stelle des 5 Wege Schalters gelötet ist
ein Kabel welches von 4 zum Volume Poti geht
