Notenbrett M3 Bauplan

[heinz102]

Hallo zusammen!

Wer könnte mir denn, zwecks eines Nachbaus, eine Skizze/ Bauplan vom Orginalen Notenbrett einer M3 anfertigen? Dazu habe ich, hier im Forum, leider nichts gefunden. Gerne würde ich ein möglichst orginales Erscheinungsbild erhalten.

Dankeschön!

LG



[Don Leslie1]

Es gibt doch im Netz tausende von Abbildungen einer M3 und die Basis vom Notenbrett hast Du doch sicher auch noch. Mit ein bißchen Skalieren und Umrechnen vom Bild müßte es Dir doch möglich sein, eine Skizze zu Papier zu bringen.



[heinz102]

Ich möchte einen möglichst orginalgetreuen Zustand erreichen. Da ist das mit dem Schätzen und skalieren so ein Ding und fällt dann für mich in die Kategorie verbastelt. Ich weiß jetzt aber, dass ich von dir die Skizze nicht bekommen werde. 😢 Trotzdem danke für den Hinweis.

http://www.retroaudiolab.com/pictures/hammond%20m3.JPG

Ist dieses Metallstück dort die "orginal" Befestigung auf der Rückseite oder ist das auch schon eine Bastelei? Leider finde ich auch sonst keine Bilder, welche die Rückseite abbilden.


LG Milan



[Hoaxel]

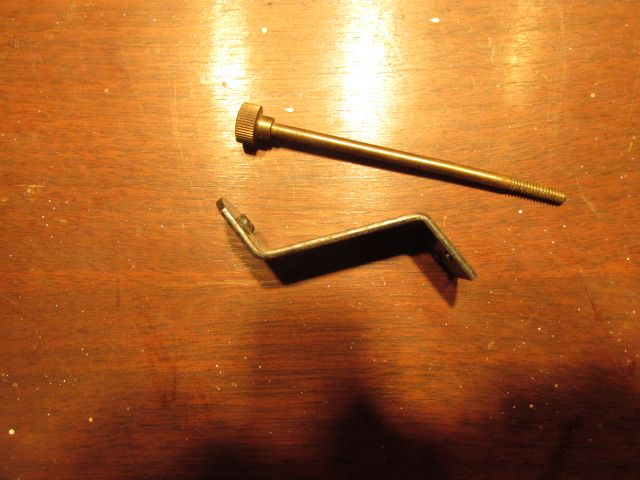

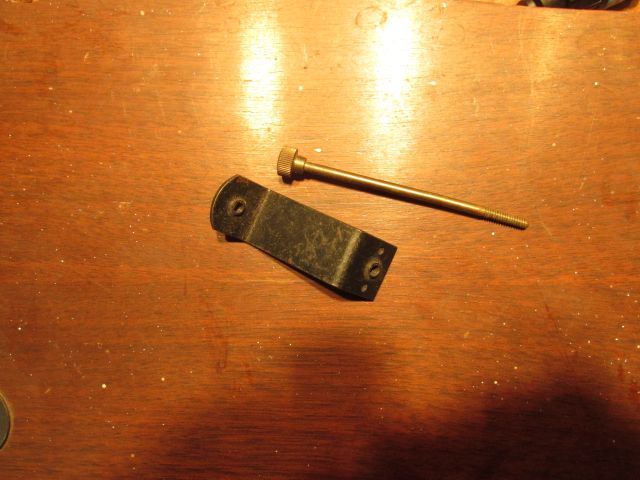

Ich hab dieses Metallteil übrig, es ist eine Klemmbefestigung, kannst Du haben, wie es genau befestigt war, weiß ich auch nicht, Axel

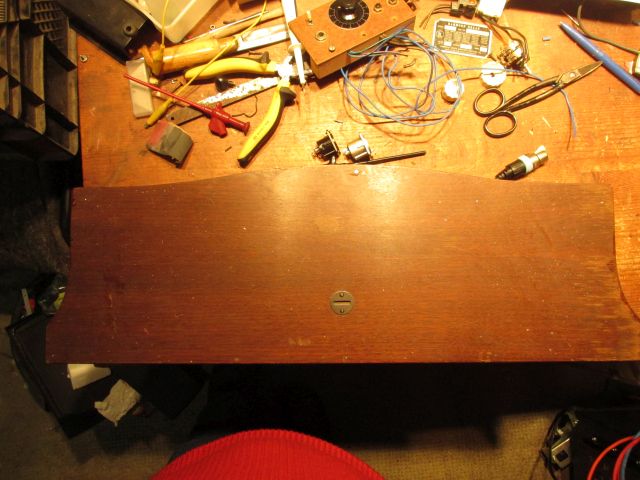

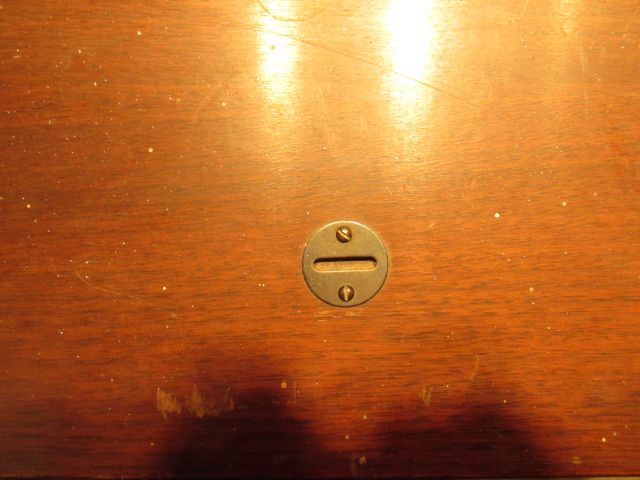

am Notenbrett Hinten ist ein Gegenstück, das aber in meinem Brett bleibt, ich kann aber ein Bild machen



[Hoaxel]

ich habs doch gleich gemacht



[Hoaxel]

Das Teil im Brett könnt ich ev doch entbehren
