[Pedal] Die ultimative Fussmaschine

[bob]

Die Fahradpedalvariante finde ich nicht gut. Viele variieren ihre Fußposition auf dem Board ( Slide-Technik, z.B. bei Doppelschlägen) oder spielen Heel-Toe usw. Zudem nutzt du ja auch den Fellrebound. Das wäre so nicht möglich.



[Drummerle]

Also ich finde ja das Mittelalter Katapult genial - auch wen es evtl nicht das sinnigste ist - Tolle Ideen - werde es auf jeden fall weiter verfolgen.....



[ThaInsane88]

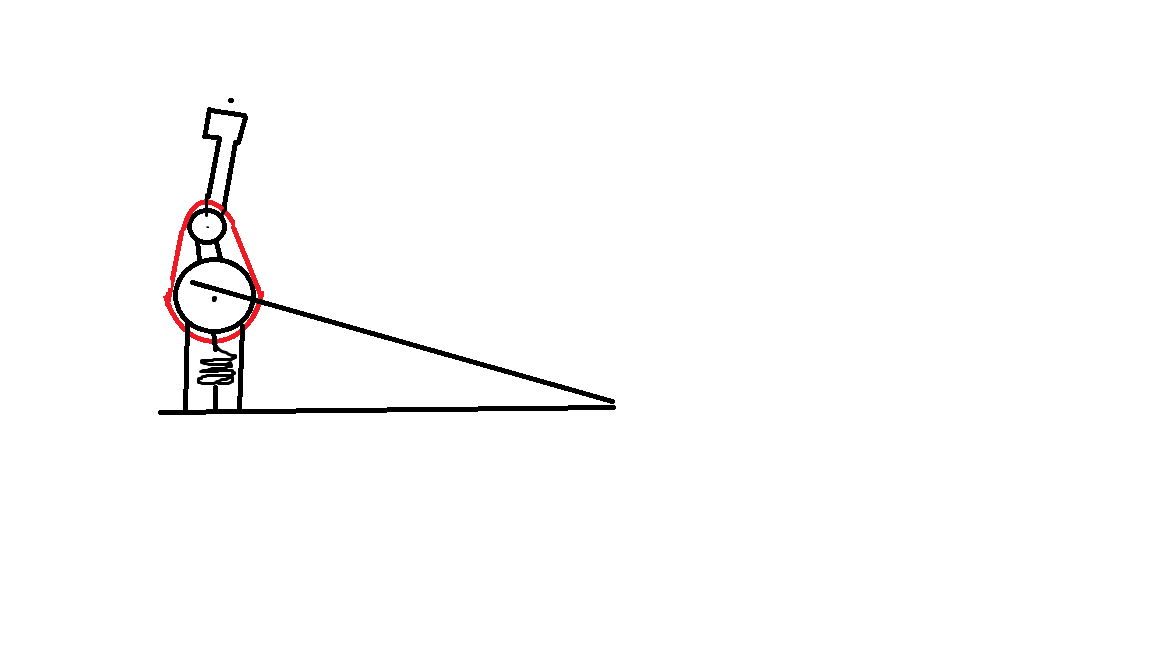

Hier ein recht hypothetisches Design. Diese Fußmaschine soll ohne Säule auskommen.

Prinzipiell drückt man hier einen Hebel Runter. Die Trittplatte stellt den Hebel dar. an der Spitze ist ein Kugelgelagertes Scharnier (Gelb groß) vorhanden, wo auch der Beater befestigt werden soll. über ein Federungssystem dessen hab ich mir im übrigen keinerlei gedanken gemacht.

Unter der Fußmaschine sind zwei Umlenkrollen (Orange) Die Trittplatte ist sozusagen ein durchgehendes Stück, welches hier Dreiecksform hat. Der hintere Teil soll dann als Hebel fungieren. Von der Spite hinten verläuft ein Band zu einer fixen Rolle (Grün) zu einer der Umlenkrollen. Von unten geführt dürfte sich hier der Wegverlust sehr human in Grenzen halten.
Das Band führt zu einer weiteren Umlenkrolle und ist dann mit einem Hebelchen verbunden, welche das Scharnier an der Spitze der Trittplatte antreibt. Ich bin das Ganze mehrfach im Kopf durchgegangen und meine, dass dieses Konzept funktioniert, bin mir aber nur zu 75% sicher.

Habe hier übrigens nur eine Gegendruckfeder eingezeichnet. In Originalgröße lässt sich mit sicherheit eine richtige Feder einbauen.



[GieselaBSE]

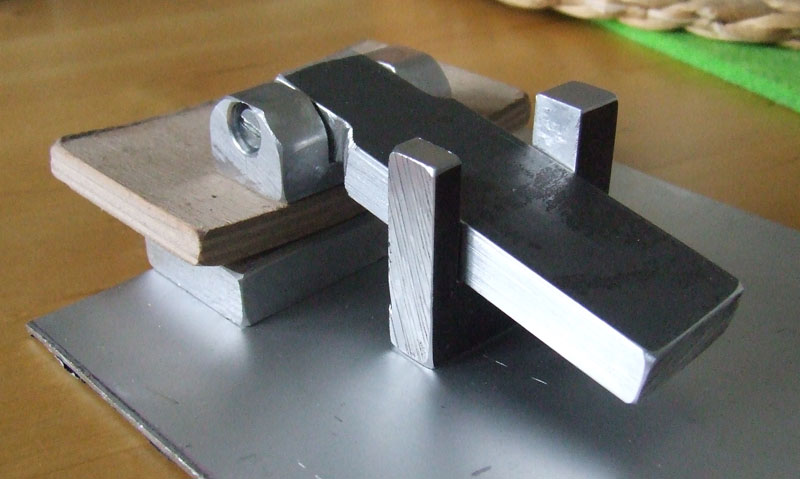

Ich hab gestern mal angefangen zu bauen.
Diesmal zäum ich das Pferd von hinten auf und hab erstmal mit der Klemmung angefangen.
Das Holzstück repräsentiert den BD-Spannreifen. Ich hab noch keine endgültige Schnellspannungs-Idee gehabt. Muss wohl ein bischen rumprobieren.
Die Bedienung wird aber wohl doch von der Seite erfolgen. Bei einer Bedienung in Hackennähe hab ich Schiss, daß sie sich beim Spielen von alleine lösen kann.


Wenn ich über die ganzen tollen Konzepte von Insane88 sinniere und versuche, das Gewicht möglichst klein zu halten, ohne viel Schwungmasse, lande ich meistens doch wieder bei den gängigen Konzepten. Das Kolbendesign z.B.: Wenn ich jede überflüssige Masse weglasse, haben wir vom Prinzip her einen Directdrive. Gibt noch viel zu grübeln



[bob]

Einfach eine Kipphebel mit einer Nocke, die die Klemme hochdrückt.



[Drummerle]

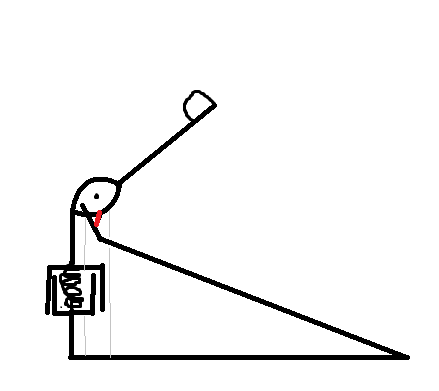

hatte auch mal 2 Ideen - die erste hat sich schonwieder verworfen - poste ich trozdem mal - der gedanke war eine druckfeder zu nutzen, sprich die auseinanderdrückt.

Die zweite wäre eine echte neue generation - ähnlich wie bei nem fahrad.....der schwung wird auf eine kleinere rolle übertragen - damit kann man bei kürzerem pedalweg mehr Power bekommen. und auch der weg des beaters würde sich um einiges verkürzen...




p.s. ich bin auch nicht der beste paint zeicher - ich hoffe man versteht was ich meine^^



[GieselaBSE]

Sagt mal, ist die Höhe der Achse eigentlich bei allen Fussmaschinen ungefähr gleich?
Ich messe bei 2 Maschinen ungefähr 18cm vom Boden bis zur Mitte der Achse.
Ist das bei euch auch so?
Vielleicht mag ja mal jemand bei sich nachmessen?

Die Klemmung ist soweit fertig, ist tatsächlich eine Schnellspannvorrichtung mit Nocke geworden.
Ich weiss bloss noch nicht, inwieweit das System ohne weitere Anpassung universell einsetzbar ist bei verschieden starken Spannreifen. Evtl. muss noch ne kleine Feder eingesetzt werden, um verschiedene Dicken auszugleichen.
Schaun mer mal...



[ThaInsane88]

Sagt mal, ist die Höhe der Achse eigentlich bei allen Fussmaschinen ungefähr gleich?
Ich messe bei 2 Maschinen ungefähr 18cm vom Boden bis zur Mitte der Achse.
Ist das bei euch auch so?
Vielleicht mag ja mal jemand bei sich nachmessen?

Die Klemmung ist soweit fertig, ist tatsächlich eine Schnellspannvorrichtung mit Nocke geworden.
Ich weiss bloss noch nicht, inwieweit das System ohne weitere Anpassung universell einsetzbar ist bei verschieden starken Spannreifen. Evtl. muss noch ne kleine Feder eingesetzt werden, um verschiedene Dicken auszugleichen.
Schaun mer mal...

Ich versuch mal dran zu denken von meiner Fame Doppeleffektfußmaschine ein Bild zu machen. Die haben sich etwas einfallen lassen um dem entgegenzuwirken. Ich glaube, dass das einfach umzusetzen ist.



[bob]

Gisela, wenn du meine Kontonummer für die Lizenzkosten brauchst ....

Soweit ich mich erinnern kann ist die Höhe bei den meisten FuMas gleich. Sie ergibt vermutlich aus irgend einer Beziehung zwischen Bassdrumgröße (22" als Standard), Beaterlänge und irgendwelchen Hebelgesetzen oder auch einfach als Konstruktionsprinzip.
So können z.B. die Beaterschäfte gleich lang und universell für die meisten FuMas und BDs angeboten werden. Das hat den Vorteil, das man querbeet Beater und Fumas tauschen kann.



[Limerick]

Das hat den Vorteil, das man querbeet Beater und Fumas tauschen kann.

Beinahe Mein IC Beater passt bei meiner alten Pearl beispielsweise nicht rein. Ein gewisses Vorgarten-Denken ist den Herstellern deshalb nicht ganz abzusprechen.

Alles Liebe,

Limerick



[bob]

Stimmt, da war noch was mit dem Durchmesser .... aber Tama hat da soweit ich weiß auch andere Gewinde am Beckenständer und andere Durchmesser an den Tomarmen.



[Bacchus#777]

Bei der Klemme bitte definitiv BEIDE Seiten, also oben und unten, gummigelagert, damit keine Beschädigungen am Rim entstehen. Das ist selbst bei meiner Iron Cobra nicht so und nervt ziemlich.



[GieselaBSE]

Ist schon passiert
Nervt mich auch immer.
Hat nicht jemand eine FuMa und nen Zollstock zur Hand?



[chadsmith]

Also ich messe mit meinem Geodreieck ( ) gerade auch 18 cm von Boden bis zur Mitte vom Kugellager - von dem her dürften es immer so um den Dreh sein!

Gruß
Simon



[GieselaBSE]

Danköö



[GieselaBSE]

Sö, derzeitiger Stand der Dinge:


Fehlen noch ein paar Sachen.
Ich baue jetzt doch erstmal mit dem Gibraltar-Band. Später kann man ja noch Kette und Direvtddrive nachrüsten falls erforderlich.
Mein Wunschtermin ist der 9.12. Da spielen wir einen kleinen Gig, den ich gern mit ner Single bestreiten möchte.



[ThaInsane88]

Nochmal zur Befestigung an der Bassdrum. (Ist zwar schon zu spät, aber ich sags nochmal)

Das System aus den 600er Fußmaschinen finde ich eigentlich extrem praktisch Da hat man ja eine "Dockingstation" dranne. Das heisst, dass ein Teil fest an der Bassdrum bleibt und die Fußmaschine da nur eingerastet werden muss.

Zu deinem Teil:

Sehr schmal. Kann aber auch daran liegen, dass ich so selten eine Fußmaschine ohne Pedal gesehen habe

An sich ein äußerst schönes System. Die Wippe find ich gelungen.
Ich wünschte, dass ich die Möglichkeit zu so etwas hätte.



[GieselaBSE]

Das System mit der Dockingstation ist tatsächlich gelungen.
Allerdings nur, wenn man immer die gleiche Bassdrum nutzt.
Ansonsten heisst es wieder geschraube.
Da ich auf Gigs meistens an einem fremden Set sitz, brauche ich eine wirkliche Schnellspannlösung.

Ist wirklich recht schmal geworden. Allerdings wird die Maschine ja an einer (hoffentlich) stabilen Bassdrum festgemacht.
Die Bodenplatte ist aber noch nicht unbedingt die endgültige Version, wir werden sehen.



[GieselaBSE]

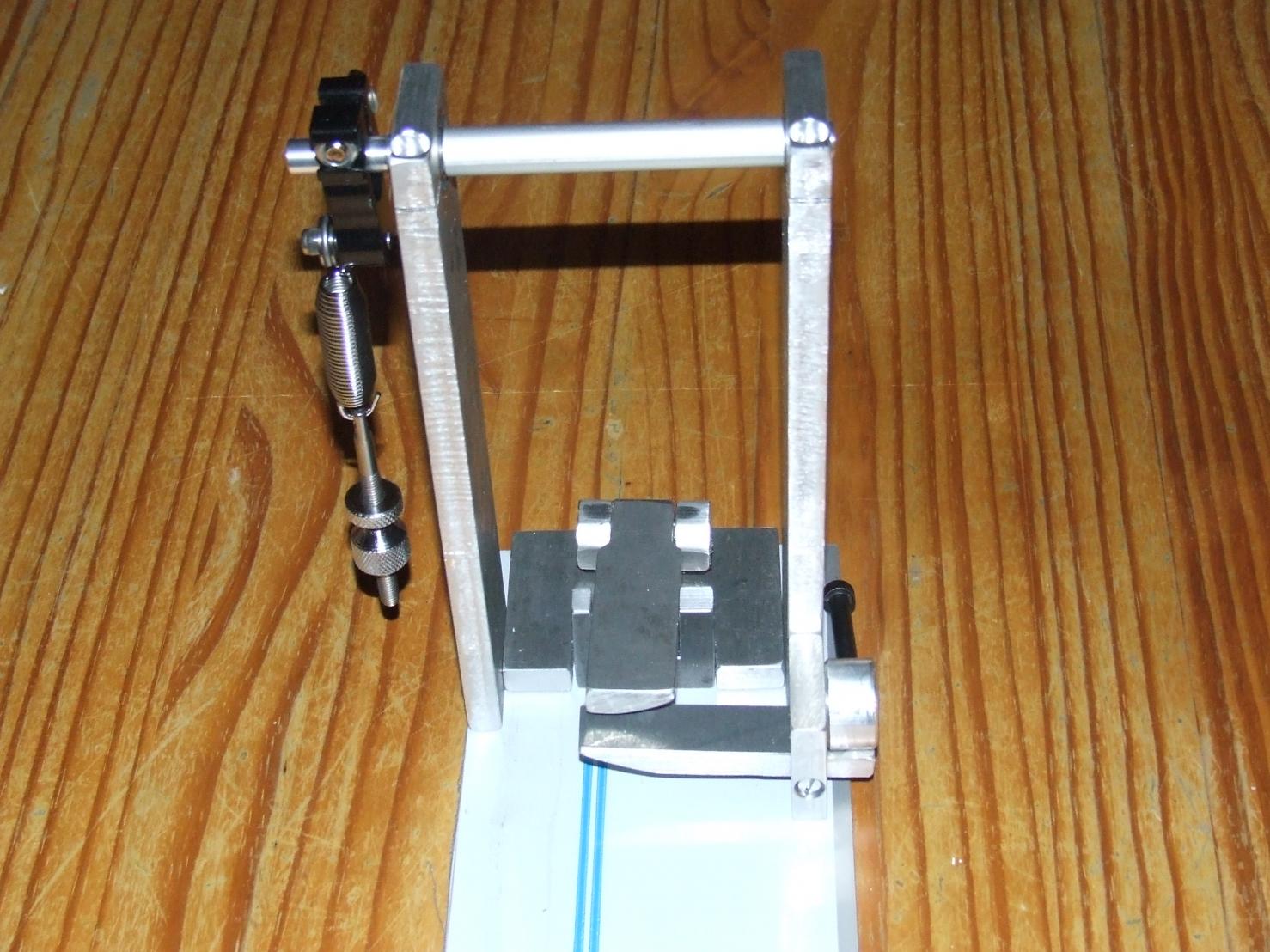

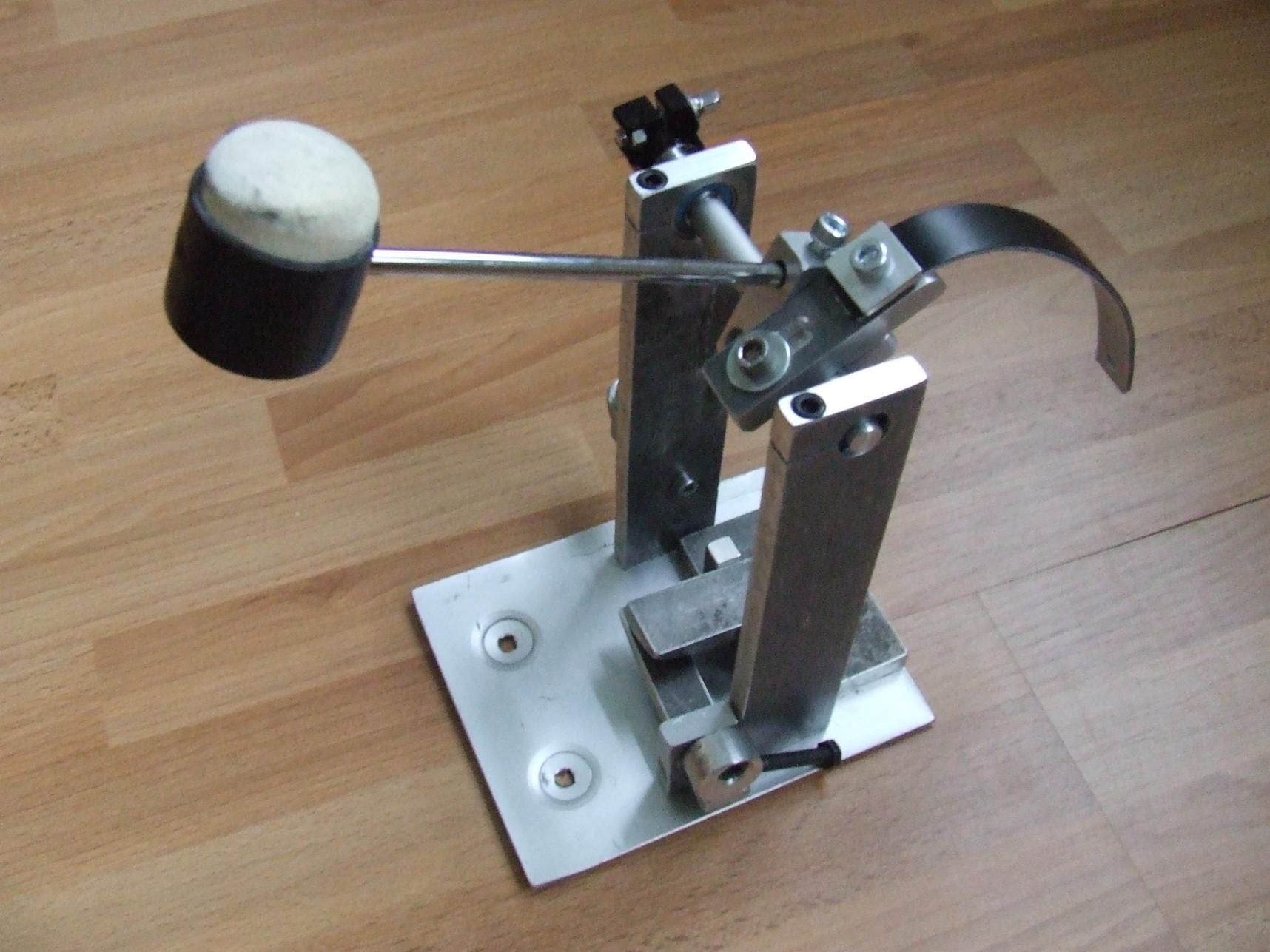

So, ein erster Testaufbau ist zu sehen:

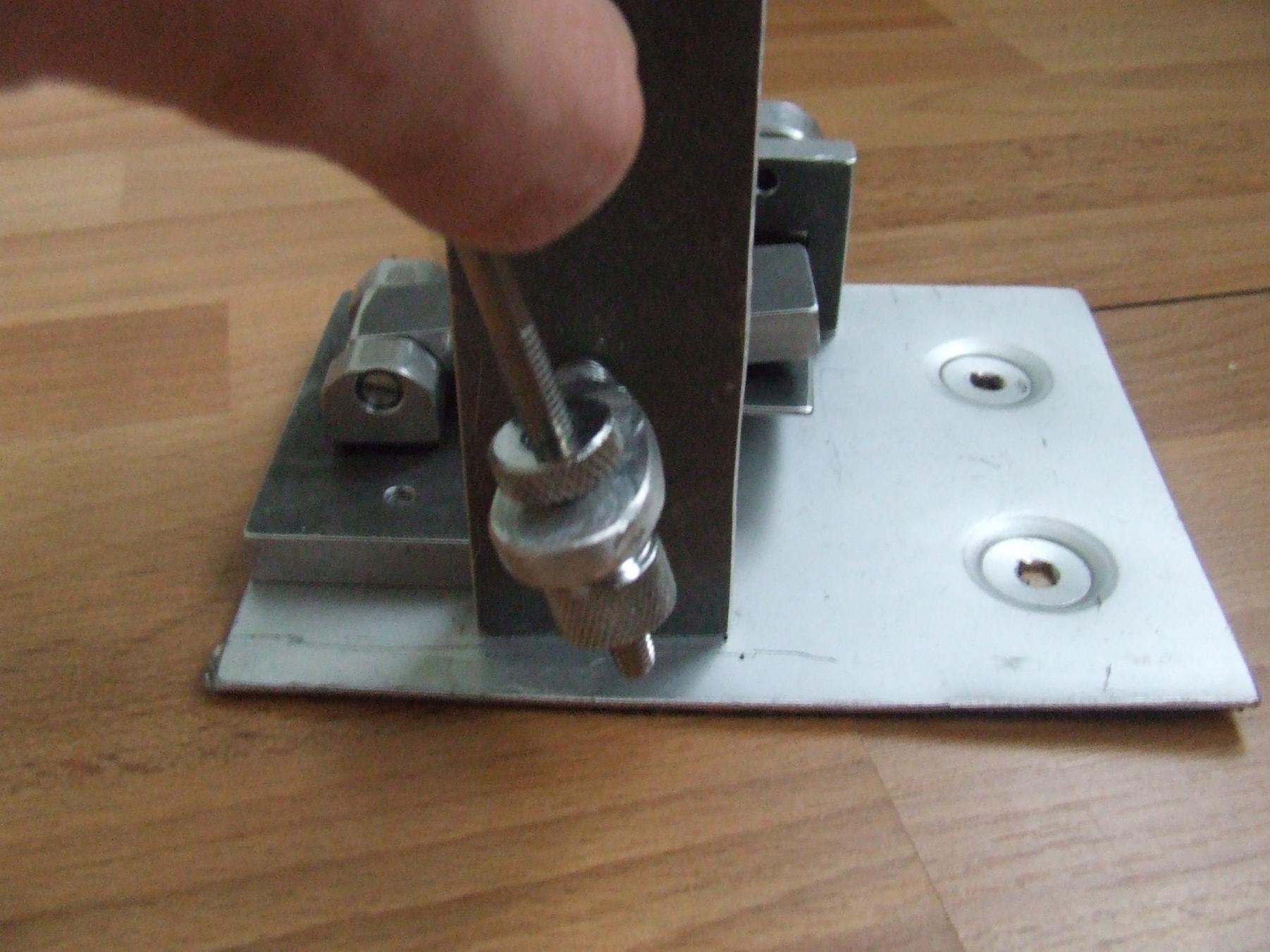

Hier sieht man die Kugelgelagerte Federaufhängung, ich hab sie für die Fotos einmal hin und her gedreht:
,
Büschen unscharf geworden, aber ich denke es ist zu erkennen

Die Klemmung kommt bisher mit ziemlich allen Spannreifenstärken zurecht, bis auf Stahlhoops. Das geht noch nicht wirklich gut.

Jetzt muss ich da schnell ne funktionierende FuMa draus basteln, Freitag ist Termin für den ersten Test.



[GieselaBSE]

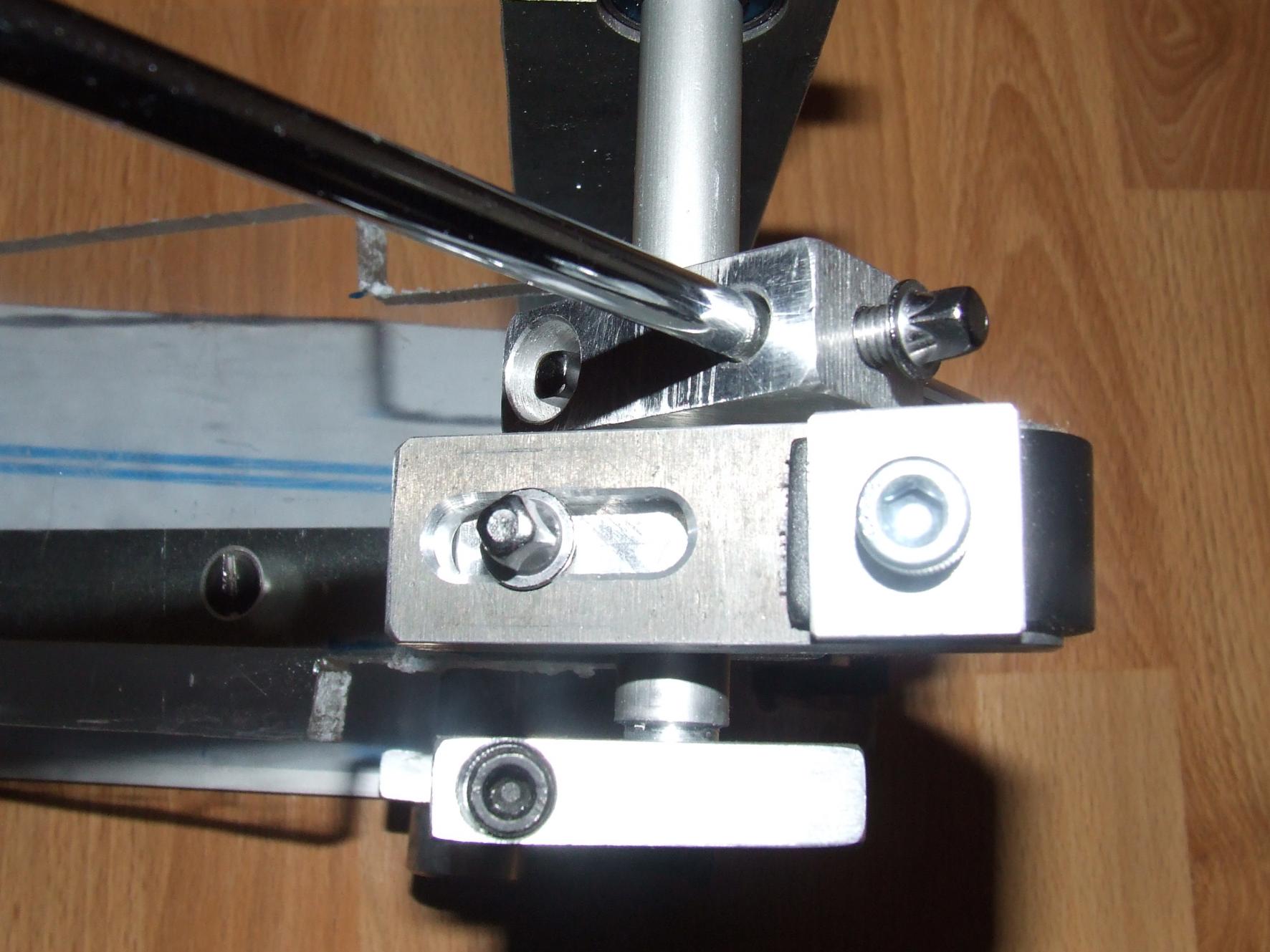

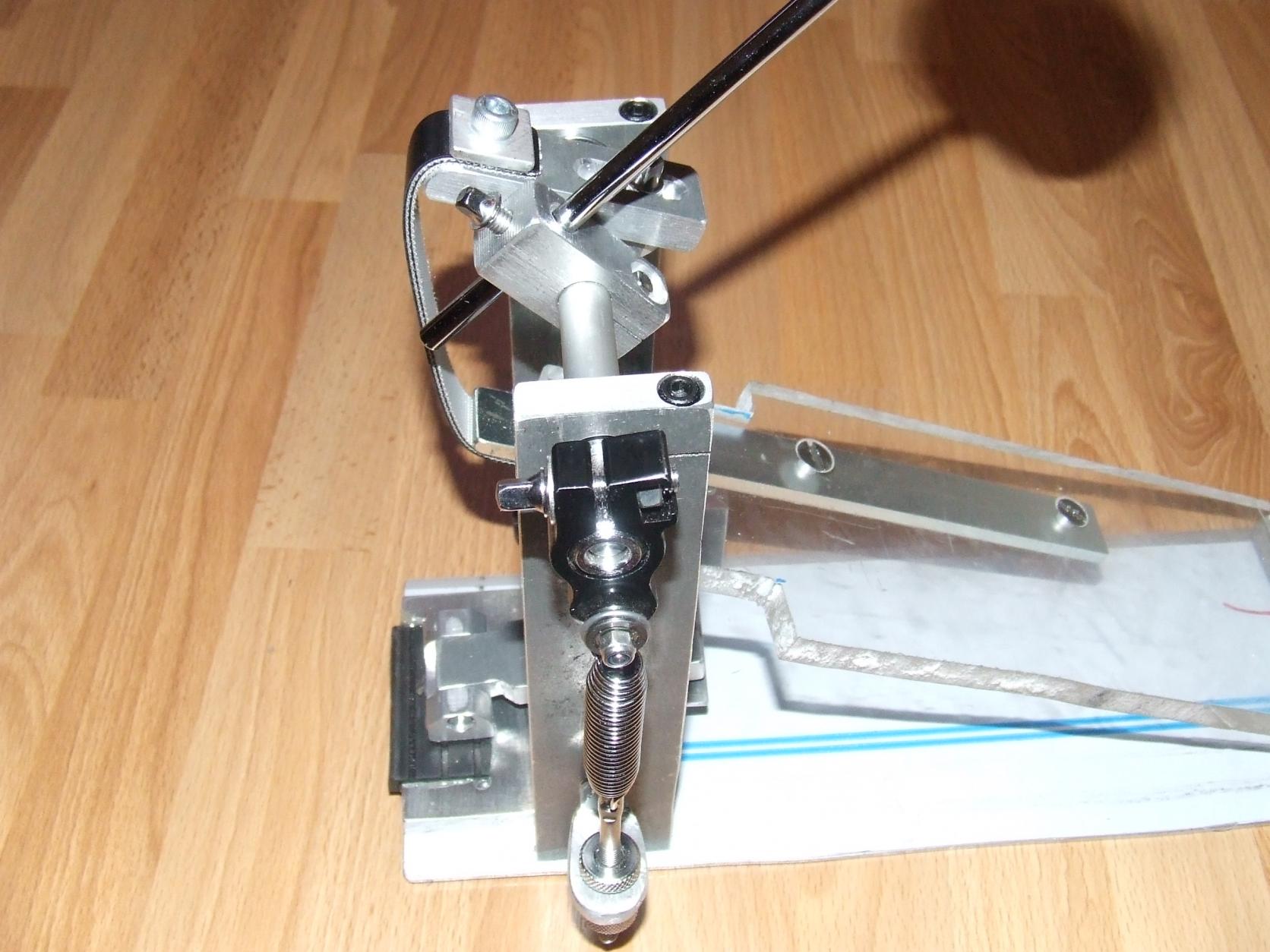

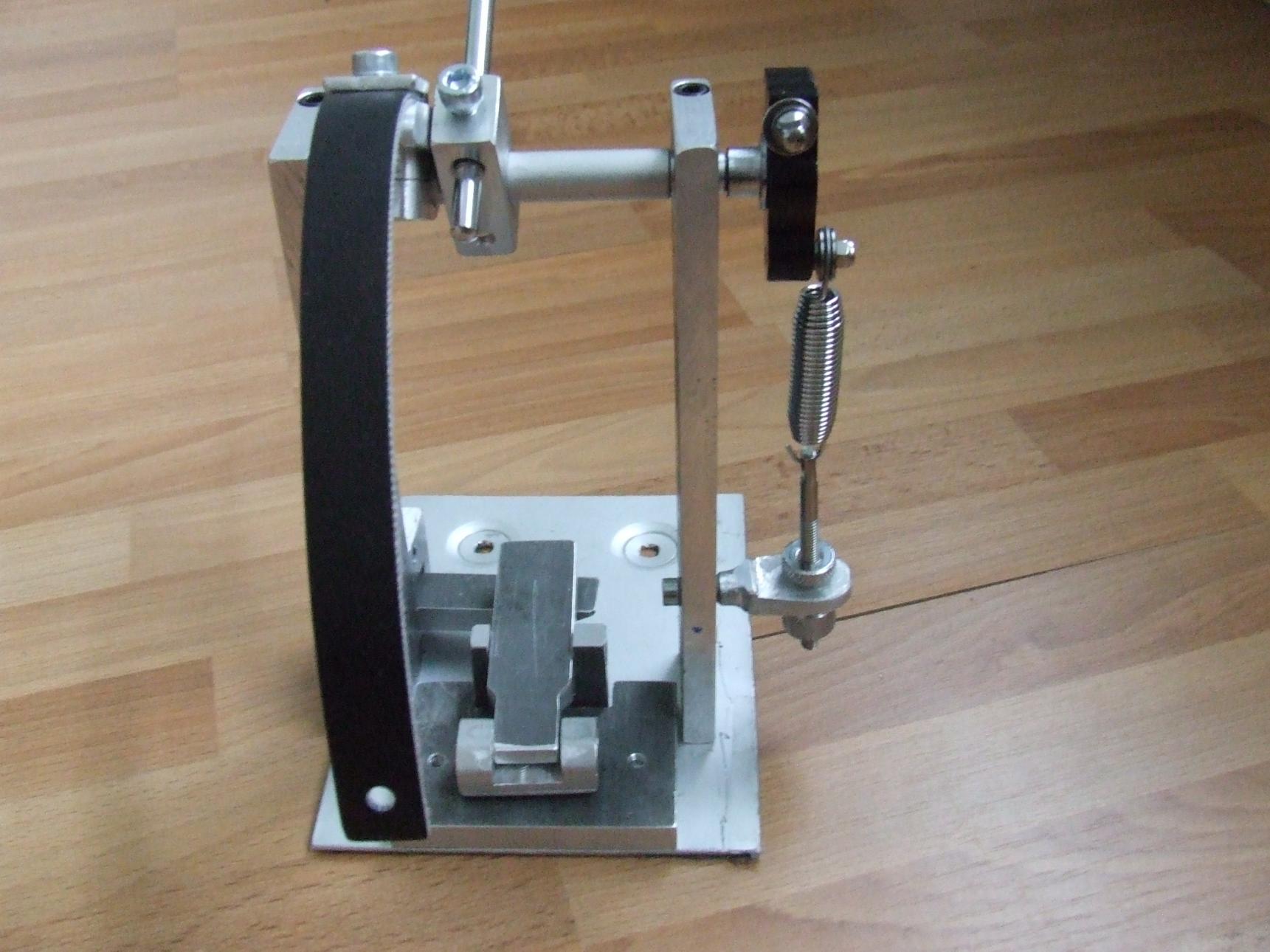

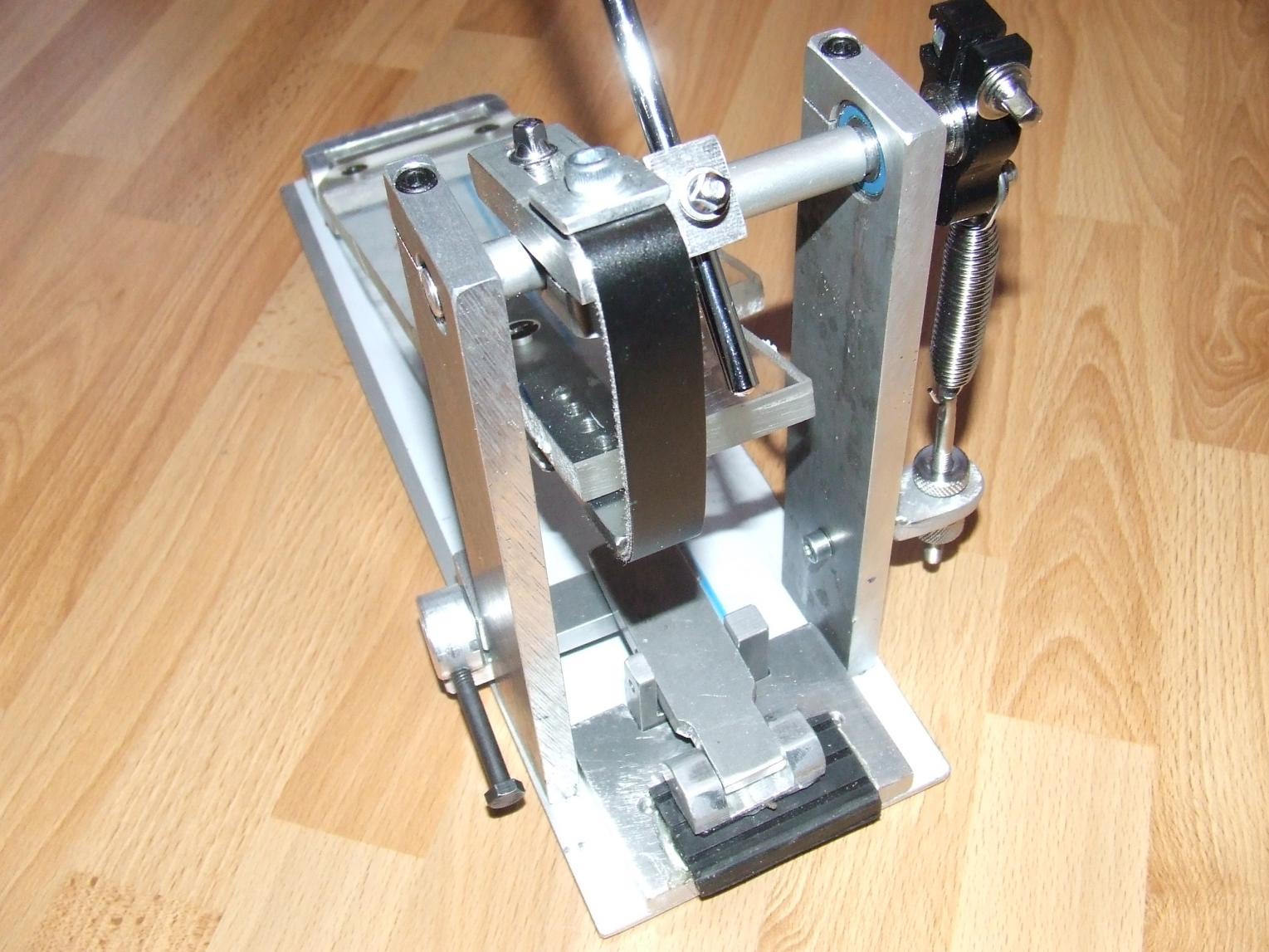

Sööö, eine bespielbare Version ist erschaffen:





Die Fotos sind von gestern, mittlerweile hab ich die Spannrichtung der Klemmung gedreht. Festgespannt wird nun nach hinten, nicht mehr nach vorne.
Das Pedal ist so schon sehr gut spielbar. Die verstellbare Hebelwirkung ist echt Gold wert, das sollten alle Maschinen haben!!!

Die Form der Trittplatte muss dann noch schön gemacht werden und die Beaterhalterung mach ich wohl noch mal neu, ich will den Beater von der Spielerposition aus verstellen können.
Aber ansonsten bin ich schon ziemlich zufrieden.

Ach ja, Spikes müssen noch dran und Klettband untendrunter.
Und vielleicht die Schutzfolie von der Bodenplatte entfernen, naja, gibt wohl noch was zu tun

Ich glaube, wenn die soweit ist, schick ich die mal auf Tournee. Dann können alle Interessierten mal testen.
Was meint Ihr?
