Pickup Verkabelung - 1xHB, 1xSC, 2xVolumen, 3-Wege-Toggle

[Flirty]

Guten Tag beisammen,

aktuell würde ich gerne meine Fender* Cylone neu verkabeln. Die Konfiguration ist

1 x Singlecoil (Neck)
1 x Humbucker (Bridge)
2 x Volumen
1 x 3-Wege-Toggle

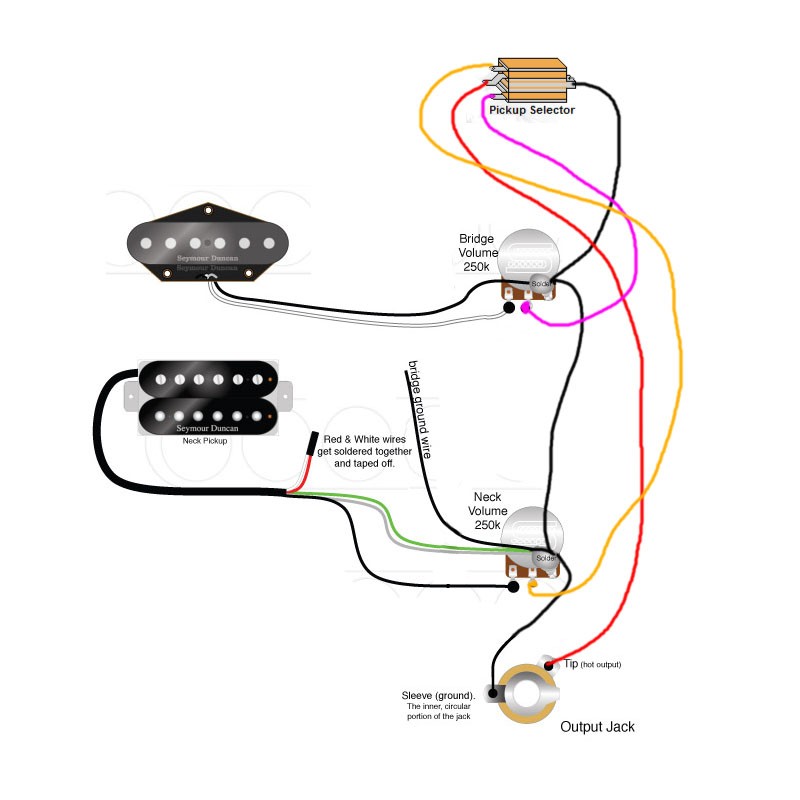

Ich habe für diese Konfiguration leider nichts fertiges gefunden. Hab deshalb eine vorhandene Anleitung von Seymour Duncan angepasst.

Kann jemand diese checken ob die passt?

Vielen Dank!

Gruß
Flirty



[crazy-iwan]

Passt



[Luckie]

Kein Tonpoti?



[Biskaya]

Kann jemand diese checken ob die passt?

Anhang anzeigen 730568

Yoo, das passt so!

Kein Tonpoti?

Wird in diesem Fall wohl nicht benötigt; ansonsten müsste dann ein anderes/passendes Potiblech mit 3 Positionen her - Original ist ja nur mit Mastervolume & Mastertone.
