Piezo Mikrofon PU mit Volumeregler versehen

[JustMyTwoCentz]

Hey liebe Comm.

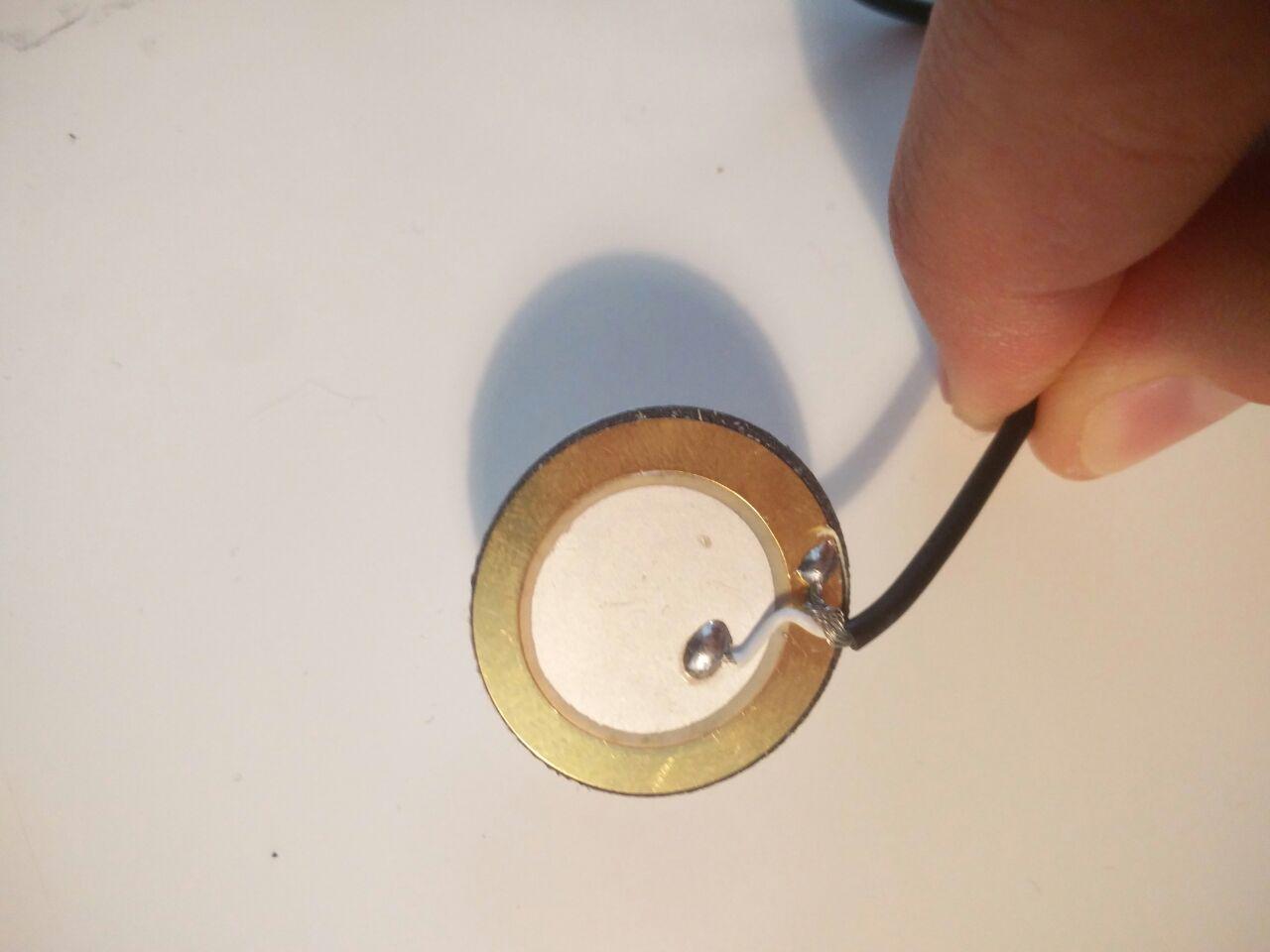

Ich versuche derzeit einen billigen (!) PU für eine Acoustic Gitarre zu basteln. Hierfür hab ich mir das bestellt: https://www.amazon.de/gp/product/B00WW6TNXK/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1

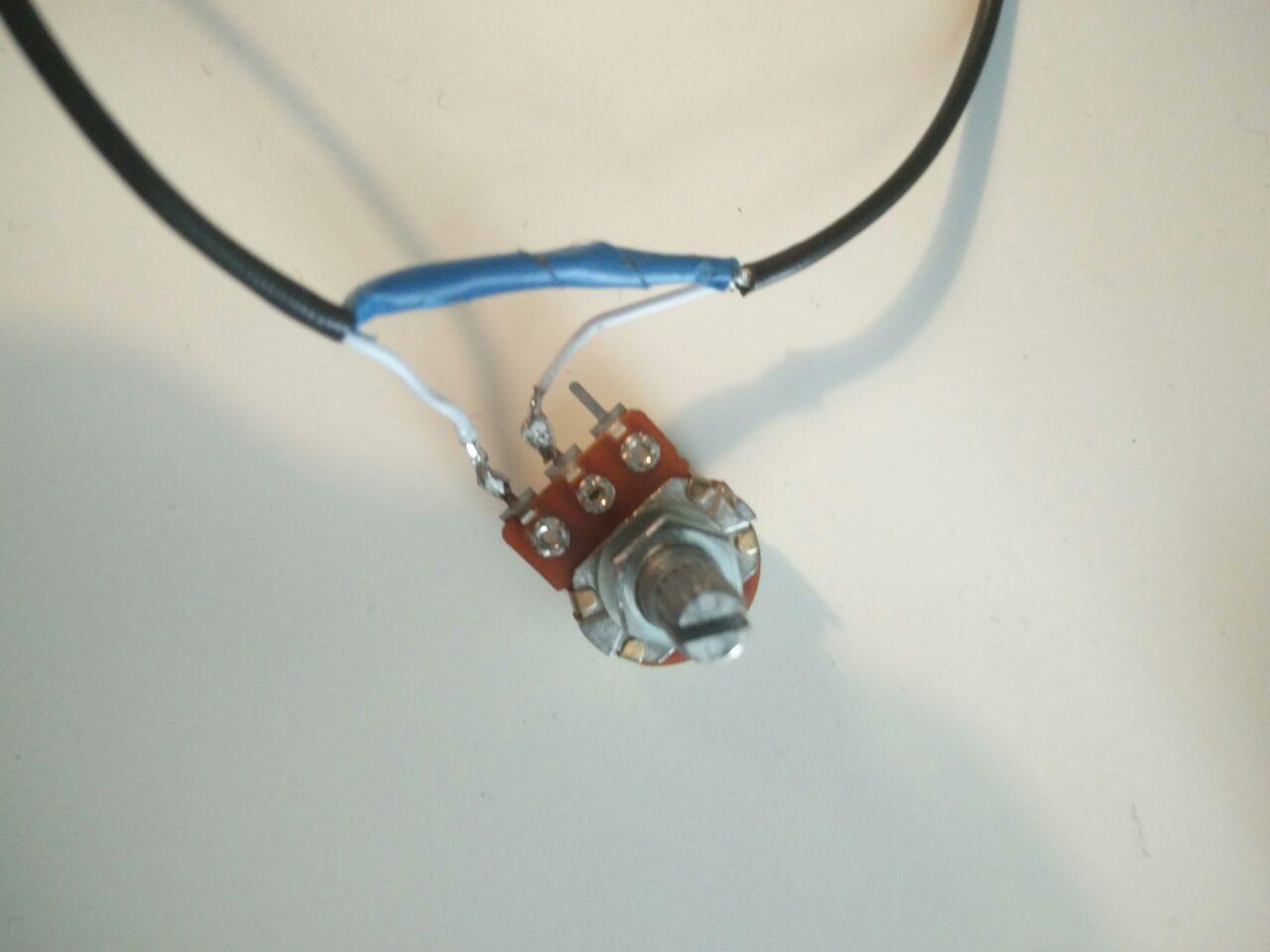

Ich wollte nun einen Potentiometer als Volume controll zwischenlöten. gesagt getan. jedoch ist sowohl bei einem 250kOhm und einem 1MOhm Poti (bei thomann bestellt), noch immer ein Signal zu vernehmen wenn der regler ganz abgedreht ist. Es ist lediglich ein Lautstärkeunterschied zu hören aber kein komplettes muten (was ich will), möglich.

Kann mir jemand sagen woran das liegt ?

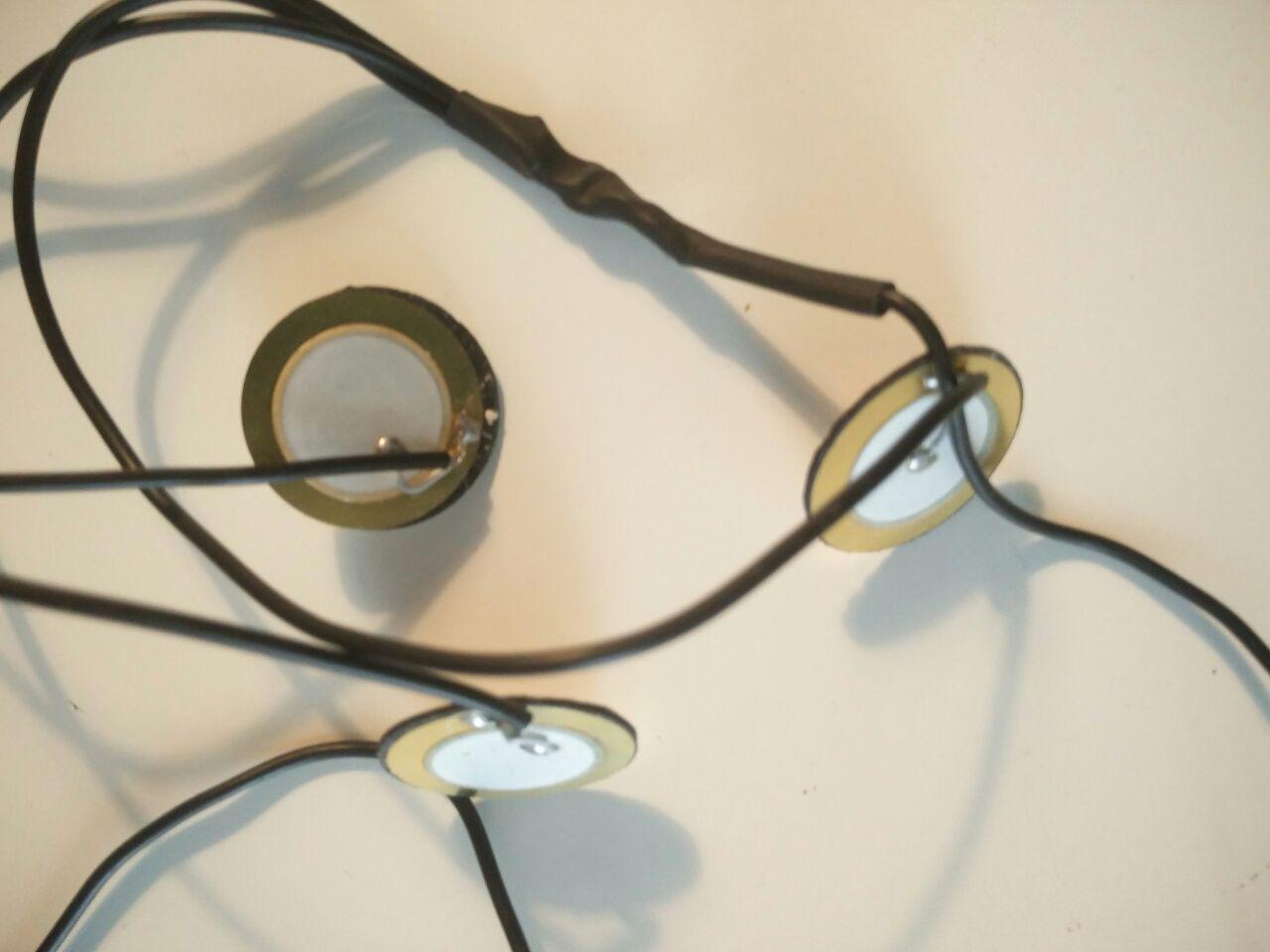

Habe den 1M Ohm Poti hinten angeschlossen wo er quasi alle 3 Mikros muten/regeln soll. Testweise habe ich den 250k gerade so verkabelt, dass er nur ein Mikro steuert. Hierbei ist das muten aber auch unmöglich.

Ich stehe langsam an weil ich elektrotechnisch sehr wenig erfahrung habe, deshalb hier mein hilferuf

ich hoffe mir kann jemand helfen.

lg



[Flyboy]

Es gibt für diesen Zweck Potis mit Schaltfünktion.. Aus und fertig ....

z.B.
http://www.ebay.de/itm/Dreh-Potenti...ntiometer-Service-GmbH-7520-1-S-/401291954479

Ich hab selber mit diesen Piezoplättchen experimentiert. Ihre Schwäche ist, dass sie kaum Bässe wiedergeben können. Eigentlich nur für Ukelele geeignet....



[toni12345]

Das mit der Schaltfunktion könnte so funktionieren, wenn der Widerstand nicht groß genug ist, um den Sound des Pickups komplett zu muten. Ich habe das allerdings noch nie so eingebaut gesehen, ich hätte da so ein bisschen Befürchtungen, dass das Ausschalten zu lauten Knacksern führen kann. Aber das müsste man wohl testen.

Ihre Schwäche ist, dass sie kaum Bässe wiedergeben können.

Das würde ich zumindest in dieser Allgemeingültigkeit nicht so stehen lassen. Bei ordentlicher Positionierung kann man durchaus auch Kontrabässe mit Piezo abnehmen, da kommt es auch ein bisschen auf den Willen zum Experimentieren an.



[chris_kah]

Das Problem ist, dass du nicht weißt, wie ein Poti zu verkabeln ist. Du hast das Poti nur in Reihe geschaltet, und da bekommst du das Signal nicht auf 0.

So geht es:

Der untere Strich ist die Masse (= Abschirmung).
Oben geht es mit dem Signal deiner Piezos rein.
beim Mittelabgriff geht das Signal wieder raus.

Du solltest unbedingt das 1MOhm Poti nehmen.
Lies auch mal HIER

Wenn du zuwenig Bass hast, dann bist du zu niederohmig im Abschluss.
