PL-Audio Banana MK2 Amp & DSP Einstellungen Empfehlungen

[Patrick82]

Hallo zusammen.

Ich habe mir 2 Banana MK2 zugelegt, welche ich in Zukunft gern Bi-Amp betreiben möchte.

Setup derzeit:

4 x B18 Subs an einer Gisen Audio MM9K
2 x F12 an einer Yamaha* P7000s
1 x IMG Stageline DSM 48 Lan Controller

Die beiden Banana werden jetzt erstmal im Passivmode über die Yamaha* P7000s betrieben.

Jetzt möchte ich ja in Zukunft, dass ganze Bi-Amp betreiben und muss mir Gedanken machen mit welchen Amps ich das betreibe.

Der MT Bereich hat 780Watt @5.3 Ohm und der HT Bereich hat 180 Watt @5.3 Ohm.

Welche Endstufe bzw. Endstufen sollte ich dafür nutzen und wichtig welche Limitereinstellungem im DSM48?

Vielleicht könnt ihr mit weiterhelfen.



[the flix]

Hast du denn den Hersteller schon gefragt?
Und was ist deine Motivation für den BiAmp-Betrieb?

Die saubere Lösung ist die Verwendung der Powerpac-Amps von PL Audio, da dort wohl die entsprechenden Presets enthalten sind.
Mir ist mangels ordentlicher Dokumentation auch nicht klar, ob im BiAmp-Betrieb eine Entzerrung stattfindet.

Im Support-Bereich der Homepage sind einige Limitereinstellungen zu finden, aber keine für die Banana. Die vorhandenen Daten sagen aber auch nichts anderes, als "limitiere auf die Spannung, die sich aus der Belastbarkeit und der nominalen Impedanz ergibt". Also Uout = sqrt(P*R), Uin = Uout/G_Amp. Oder man nutzt einen der vielen Limiter-Rechner:
https://www.jobst-audio.de/tool/helfer/limiter-rechner

So ein einfacher Breitband-Peak-Limiter ist aber schon recht rudimentär und verschenkt entweder viel Potential oder bietet nur eingeschränkten Schutz. In ausgefeilten Limitern steckt ein Mehrwert von hochwertigen Beschallungssystemen. Das baut man als Hobbyist nicht einfach mal so selbst. Damit sind wir wieder bei der ersten Frage angelangt.



[Patrick82]

Beim Hersteller habe ich bereits angefragt. Meine Motivation ist, dass empfohlen wird die Bi-Amp zu fahren, um das klangliche Optimum rauszuholen.

Das Preset hab ich und konnte ich mir schon angucken. Da ich bereits einen DSP in Nutzung habe, würde ich ungern auf ein Powerpac ausweichen, sondern das vorhandene Equipment weiternutzen oder erweitern.

Mir geht es um eine Empfehlung, ob ich z.B die P7000s weiterhin nutzen sollte um damit die HT zu befeuern und für den MT nen weiteren Amp. Oder für die Tops eine D10K4 um MT und HT zu versorgen.

Wenn z.B die HT ab 2650 Hz laufen mit einen Output Gain insgesamt mit -8db, kann ich die dann mit der D10K4 versorgen, obwohl
die ordrntlich Output bei 5.3 ohm liefern würde und entsprechend limitiere.



[the flix]

Also stammen die 780 / 180 W aus den Preset-Daten, die du hast?
Das wären rund 64 / 31 V rms bzw. 520 / 120 W an 8 Ohm. Solange die Endstufe das liefern kann und du den Limiter des DSM tief genug einstellen kannst, passt das.



[Patrick82]

Die Leistungsangaben habe ich vom Hersteller wie sich die RMS Leistungsangaben zusammensetzen.

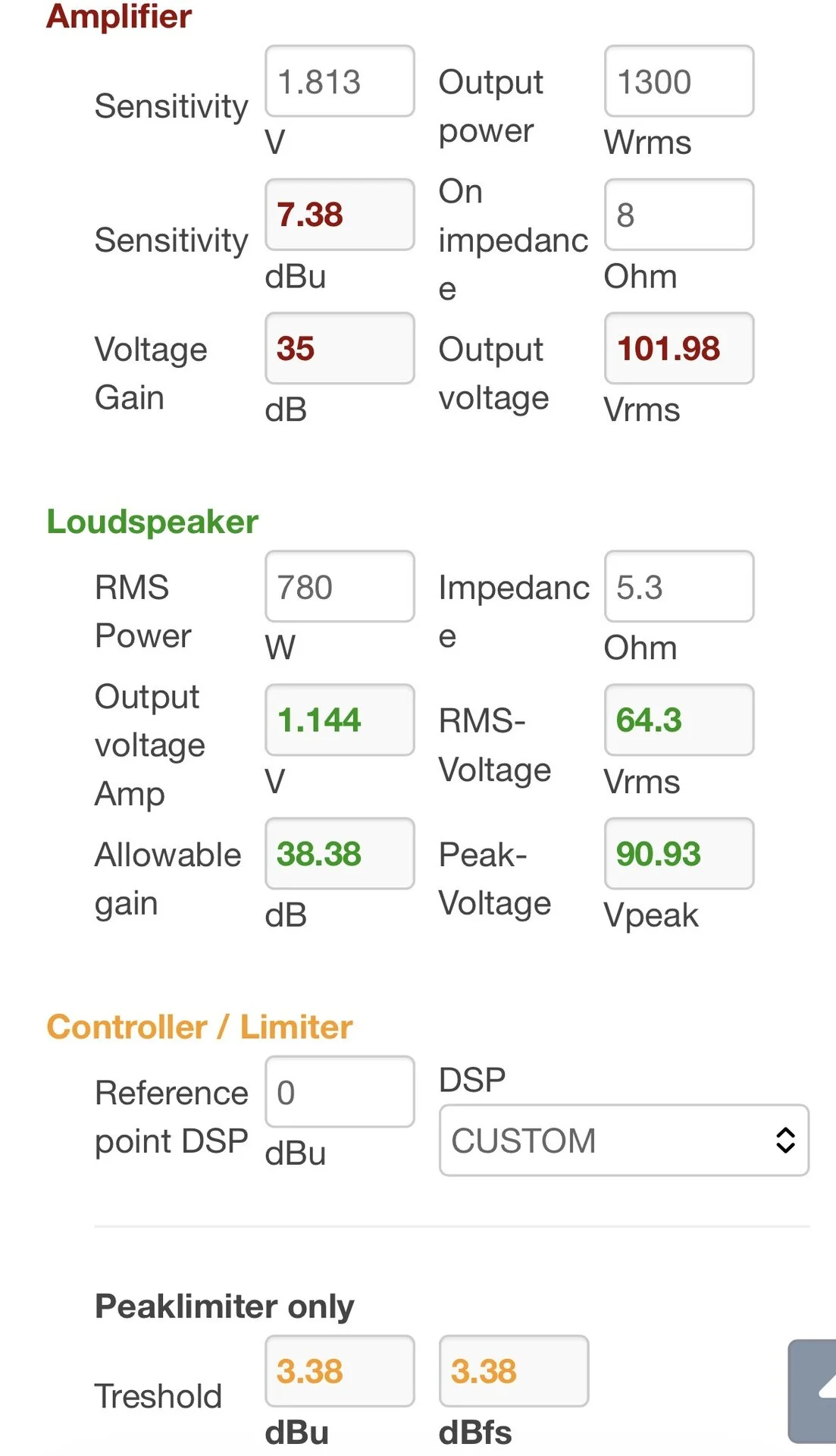

Hier mal die Limiterberechnung für den MT:

Passt das so?



[the flix]

Für die D10K4 eingestellt auf 35 dB Gain? Sieht soweit richtig aus.



[Patrick82]

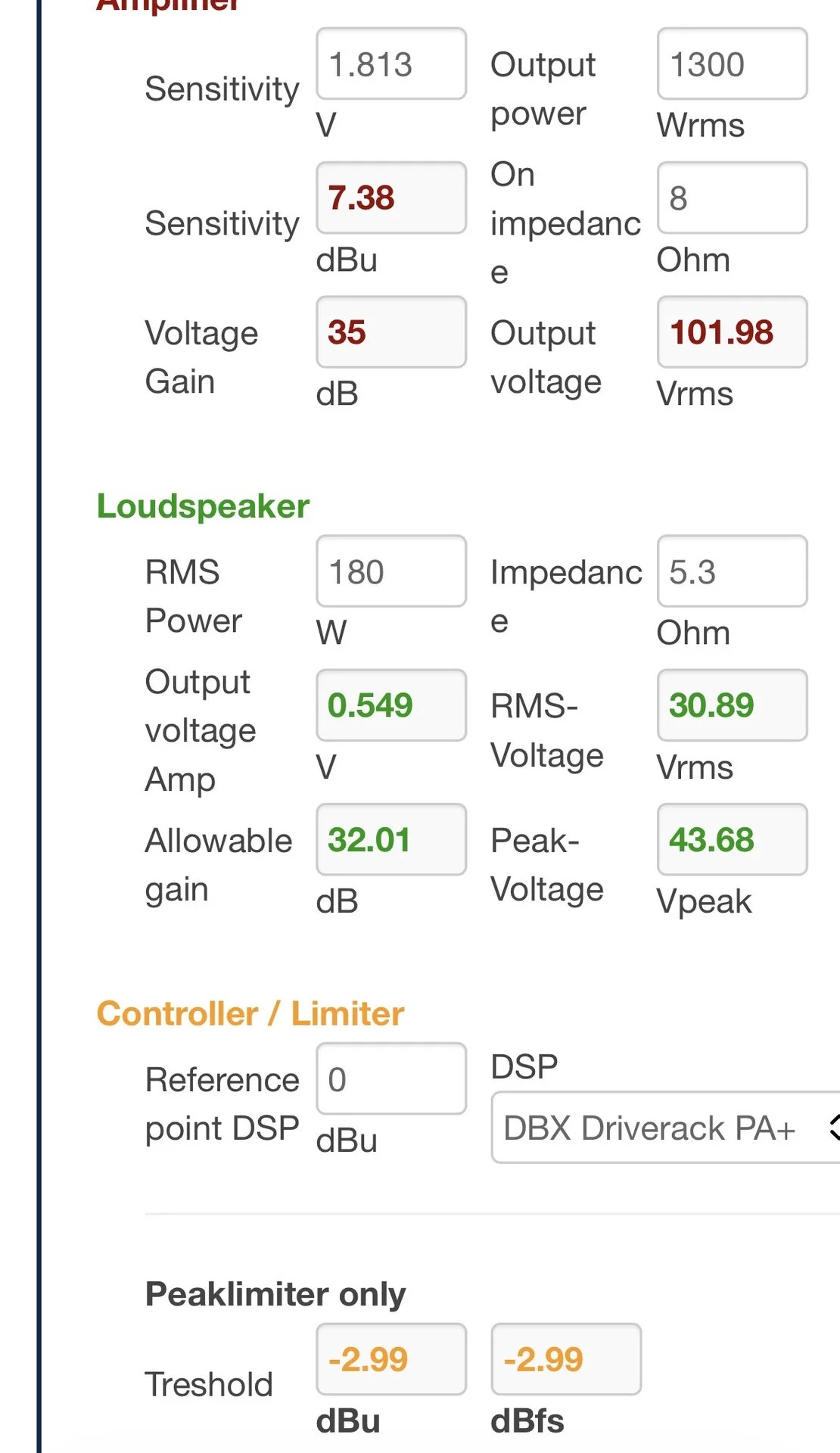

Ja genau. Und das wäre die Limiterberechnung für den HT. Würde vom
Preset den Gain von -8db übernehmen. Muss ich das was beim Limiter beachten?



[the flix]

Nein, der Kanal-Pegel hat keinen Zusammenhang mit dem Limiter.

Den Limiter des DSM48 stellt man dBu ein, wenn ich das richtig gesehen habe? Ist auch AllDSP unter der Haube, wie so viele andere Geräte.



[Rockopa]

Das Preset hab ich und konnte ich mir schon angucken. Da ich bereits einen DSP in Nutzung habe,

Preset ist aber nicht gleich Preset.

1 x IMG Stageline DSM 48 Lan Controller

Irgendwo habe Ich gelesen, gehört das die DSPs und DSP Endstufen eher so in Richtung Wharfdale OEM gehen.
D.h ein Preset dafür hat nichts mit einem Preset für DSM 48 LAn zu tun das sind zwei unterschiedliche paar Schuhe.



[Patrick82]

Ja, wird in dBu eingestellt und dazu noch die Releasezeit in dB/s. Standart sind 50dB/s, los geht es bei 10dB/s, was wäre ideal?

Beitrag automatisch zusammengefügt: 30.03.26

Preset ist aber nicht gleich Preset.

Irgendwo habe Ich gelesen, gehört das die DSPs und DSP Endstufen eher so in Richtung Wharfdale OEM gehen.
D.h ein Preset dafür hat nichts mit einem Preset für DSM 48 LAn zu tun das sind zwei unterschiedliche paar Schuhe.

Ich habe mir die Eq Einstellungen im zugeschickten Preset angeguckt und in den DSM48 Lan übernommen.



[Patrick82]

Ich habe ja die Limitereinstellungen mit der D10K4 berechnet:

MT 780W 5,3Ohm 35dB 1,813V = 3.38dBu
HT 180W 5,3Ohm 35dB 1,813V = -2.99dBu

Der Hersteller gibt diese Limiterberechnungen vor:

MT 780W 5,3Ohm 35dB 1,813V = -4,00dBu
HT 180W 5,3Ohm 35dB 1,813V = -10,37dBu

Dort wurde anscheinend nicht mit 1,813V ausgegangen, sondern mit 0,775V gerechnet.

Mit welchen Werten sollt ich arbeiten? Kann mir jemand erklären warum von 0,775V ausgegangen wird, obwohl die Endstufe eine andere Empfindlichkeit hat, hier in dem Fall 1,813V?!



[the flix]

Die Rechnung kann ich nicht nachvollziehen, da musst du PL Audio fragen. Wenn du -4 dBu in eine Endstufe mit 35 dB Gain reinschiebst, kommen hinten +31 dBu oder 27.5 V rms raus. Das wären nur 143 W an 5.3 Ohm.



[Patrick82]

Kannst du mir erklären oder die Rechnung zeigen, wie du auf deine 143 W kommst?



[the flix]

Ausgangsspannung Endstufe in dBu: -4 dBu + 35 dB = 31 dBu
Umrechnung dBu in Volt: 0.775*10^(31 dBu / 20) = 27.5 V rms
Leistung aus Spannung und Widerstand: (27.5 V rms)^2 / 5.3 Ohm = 143 W
