Problem beim Einbau von EMG Zakk Wylde in Les Paul

von TheExtremist, 27.10.04.

  1. TheExtremist

    TheExtremist Registrierter Benutzer

    Im Board seit:
    27.12.03
    Zuletzt hier:
    24.08.07
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 27.10.04   #1
    Hallo,
    ich hab mir bei musik-service.de das EMG Zakk Wylde Pro Series Set bestellt. Jetzt sitze ich schon seit 3 Stunden beim Einbau, aber es will nicht funktionieren.
    Kann mir einer von euch genau erklären, wie ich die Kabel vom Toogle-Switch anschließen muss?

    Schon mal im Vorraus Danke für die Hilfe

  2. RAGMAN

    RAGMAN Mod Emeritus - Gitarren Ex-Moderator

    Im Board seit:
    19.08.03
    Zuletzt hier:
    31.08.13
    Beiträge:
    5.410
    Ort:
    zu Hause...
    Zustimmungen:
    12
    Kekse:
    2.538
    Erstellt: 27.10.04   #2
    im Prinzip genau wie vorher auch...!?

    RAGMAN

  3. TheExtremist

    TheExtremist Threadersteller Registrierter Benutzer

    Im Board seit:
    27.12.03
    Zuletzt hier:
    24.08.07
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 27.10.04   #3
    Davor waren aber 5 Kabel dran. Jetzt sind ja nur noch vier. Und bei denen bin ich mir auch nicht ganz sicher

  4. AgentOrange

    AgentOrange Mod Emeritus Ex-Moderator

    Im Board seit:
    16.04.04
    Zuletzt hier:
    8.12.16
    Beiträge:
    9.771
    Ort:
    Heidelberg
    Zustimmungen:
    354
    Kekse:
    7.549
    Erstellt: 27.10.04   #4


    GENIAL !!!!! DAS KOMMT IN MEINE SIG :D

    Sorry für den spam, aber das musste einfach sein :D

  5. HamerMarshall

    HamerMarshall Registrierter Benutzer

    Im Board seit:
    03.06.04
    Zuletzt hier:
    1.11.16
    Beiträge:
    1.355
    Ort:
    Wallerstädten
    Zustimmungen:
    36
    Kekse:
    910
    Erstellt: 27.10.04   #5
    ähh, du hängst die EMGs an die eingänge der Potis (das weiß ummantelte kabel) von den potis, den ausgängen, gehn die kabel an den togle switch, vom togle switch geht das kabel an die ausgangsbuchse, da hängt dann auch masse für batterie mit dran, die roten kabel der emgs werden gebündelt an das rote kabel der batterie klemme gelötet ..... batterie neistecken und geht .....

  6. mtviva

    mtviva Registrierter Benutzer

    Im Board seit:
    15.10.03
    Zuletzt hier:
    2.12.16
    Beiträge:
    67
    Ort:
    Bad Reichenhall
    Zustimmungen:
    2
    Kekse:
    10
    Erstellt: 27.10.04   #6
    Am Toggle Switch musst du gar nichts verändern. Du musst den zweiten Schaltplan benutzen.

  7. HamerMarshall

    HamerMarshall Registrierter Benutzer

    Im Board seit:
    03.06.04
    Zuletzt hier:
    1.11.16
    Beiträge:
    1.355
    Ort:
    Wallerstädten
    Zustimmungen:
    36
    Kekse:
    910
    Erstellt: 27.10.04   #7

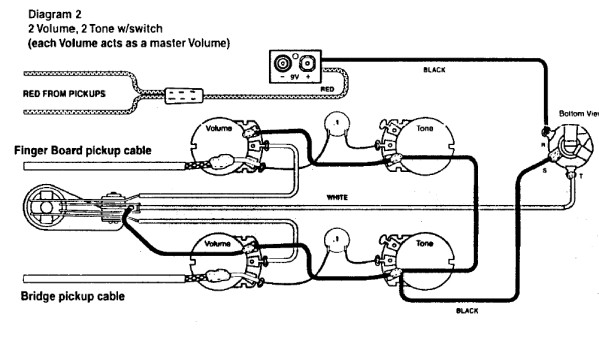

    so schaut das aus


    Anhänge:

    • emg.jpg
      Dateigröße:
      76,5 KB
      Aufrufe:
      181
  8. TheExtremist

    TheExtremist Threadersteller Registrierter Benutzer

    Im Board seit:
    27.12.03
    Zuletzt hier:
    24.08.07
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 27.10.04   #8
    so habe ich auch schon alles zusammengelötet, aber nichts funktioniert

  9. HamerMarshall

    HamerMarshall Registrierter Benutzer

    Im Board seit:
    03.06.04
    Zuletzt hier:
    1.11.16
    Beiträge:
    1.355
    Ort:
    Wallerstädten
    Zustimmungen:
    36
    Kekse:
    910
    Erstellt: 27.10.04   #9
    kommt garnix raus?????

  10. AgentOrange

    AgentOrange Mod Emeritus Ex-Moderator

    Im Board seit:
    16.04.04
    Zuletzt hier:
    8.12.16
    Beiträge:
    9.771
    Ort:
    Heidelberg
    Zustimmungen:
    354
    Kekse:
    7.549
    Erstellt: 27.10.04   #10
    Vielleicht sind die Pickups kaputt oder eins der Kabel? Oder du hast die Potis nicht aufgedreht? (scherz ... )

  11. m~Daniel

    m~Daniel Registrierter Benutzer

    Im Board seit:
    05.05.04
    Zuletzt hier:
    6.12.16
    Beiträge:
    4.414
    Ort:
    Frankfurt/Main
    Zustimmungen:
    587
    Kekse:
    17.845
    Erstellt: 27.10.04   #11
    Das ist nicht lustig...hab ma an meiner Gitarre 2 Stunden lang rumgesucht warums net ging und ich hatte wirklich den Volume-Poti net aufgedreht :D

  12. TheExtremist

    TheExtremist Threadersteller Registrierter Benutzer

    Im Board seit:
    27.12.03
    Zuletzt hier:
    24.08.07
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 27.10.04   #12
    ne, die sind alle voll aufgedreht

  13. HamerMarshall

    HamerMarshall Registrierter Benutzer

    Im Board seit:
    03.06.04
    Zuletzt hier:
    1.11.16
    Beiträge:
    1.355
    Ort:
    Wallerstädten
    Zustimmungen:
    36
    Kekse:
    910
    Erstellt: 27.10.04   #13
    hmmm, also:
    du hast die weissen kabel mit dem schirm auf die potigehäuse gelötet und die seele vom kabel jeweils an den linken äusseren anschluss vom poti? ( wenn man gegen die pins schaut)

  14. TheExtremist

    TheExtremist Threadersteller Registrierter Benutzer

    Im Board seit:
    27.12.03
    Zuletzt hier:
    24.08.07
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 27.10.04   #14
    ja, genau so habe ich es genmacht
    ich glaub immer noch, dass das problem beim anschluss an den toggle-switch liegt

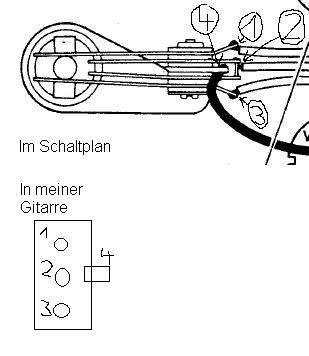

    stimmt die verkabelung auf diesem bild:
    [​IMG]

  15. HamerMarshall

    HamerMarshall Registrierter Benutzer

    Im Board seit:
    03.06.04
    Zuletzt hier:
    1.11.16
    Beiträge:
    1.355
    Ort:
    Wallerstädten
    Zustimmungen:
    36
    Kekse:
    910
    Erstellt: 27.10.04   #15
    yep, das stimmt .....
    1 und 3 die eingänge, 2 der ausgang und 4 masse

  16. HamerMarshall

    HamerMarshall Registrierter Benutzer

    Im Board seit:
    03.06.04
    Zuletzt hier:
    1.11.16
    Beiträge:
    1.355
    Ort:
    Wallerstädten
    Zustimmungen:
    36
    Kekse:
    910
    Erstellt: 27.10.04   #16
    haste die buchse von emg verwendet???

    und die potis von EMG auch?

  17. TheExtremist

    TheExtremist Threadersteller Registrierter Benutzer

    Im Board seit:
    27.12.03
    Zuletzt hier:
    24.08.07
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 27.10.04   #17
    ja, klar
    das alte zeug habe ich natürlich ausgebaut

  18. HamerMarshall

    HamerMarshall Registrierter Benutzer

    Im Board seit:
    03.06.04
    Zuletzt hier:
    1.11.16
    Beiträge:
    1.355
    Ort:
    Wallerstädten
    Zustimmungen:
    36
    Kekse:
    910
    Erstellt: 27.10.04   #18
    hmmmm .... alles mal auf kurzschluß zwischen masse und heissem draht gecheckt?

  19. TheExtremist

    TheExtremist Threadersteller Registrierter Benutzer

    Im Board seit:
    27.12.03
    Zuletzt hier:
    24.08.07
    Beiträge:
    55
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 27.10.04   #19
    heißem draht?

  20. HamerMarshall

    HamerMarshall Registrierter Benutzer

    Im Board seit:
    03.06.04
    Zuletzt hier:
    1.11.16
    Beiträge:
    1.355
    Ort:
    Wallerstädten
    Zustimmungen:
    36
    Kekse:
    910
    Erstellt: 27.10.04   #20
    Signal .....
