PRS 5 Way Rotary Switch alternative

[fajen]

Hallo zusammen,

würde gerne an meiner PRS* den 5 Way Rotary Switch rauswerfen.

Da mir die Sounds allerdings gut gefallen würde ich ungern auf einen einfachen 3-Way und Push Pull wechseln.
Hier die Positionen für die die den Rotary nicht kennen:

ROTARY POSITIONS

• Position 10: Treble pickup
• Position 9: Outside coils- deep and clear - parallel
• Position 8: Series single coils – Warm version of the "in between the treble and middle pickups"
• Position 7: Parallel single coils – Crisp version of the "in between the treble and middle pickups"
• Position 6: Bass pickup

Hat von euch schon wer einen Freeway Switch in einer PRS* verwendet? Mit dem sollte sich doch so ziemlich alles machen lassen was der Rotary auch kann oder?

Vielen Dank schon mal vorab für alle Antworten und Ideen

Grüße



[bagotrix]

Hi,

der "normale" Freeway wird das vielleicht nicht hergeben. Habs jetzt nicht bis ins Letzte durchgeprüft, aber mit nur zwei Schaltebenen dürfte eine Seriell/Parallel- Umschaltung bei 2 PUs mMn nicht zu erreichen sein. Andererseits trifft das nur eingeschränkt auf den Freeway zu, da er auf der einen Seite auch Anschlüsse hat, die intern zugleich zusammen- und auf einen Ausgang geschaltet werden.

Es gibt aber einen Freeway Switch Ultra, der flexibler ist, da er noch mehr Anschlüsse besitzt (bei ebenfalls 6 Schaltstellungen):

http://www.freewayswitch.com/products/products.html

Viellleicht solltest Du einfach mal den Hersteller anmailen und fragen, ob bzw. mit welchem Freeway die klassischen PRS*-Sounds (+ein weiterer, das könnte zB die klassische LP-Zwischenstellung mit beiden HB sein) abrufbar sind. Kann mir nicht vorstellen, dass Du der erste bist, der das beabsichtigt, vielleicht haben die sogar ein fertiges Diagramm dafür.

Gruß, bagotrix



[fajen]

Sooo,

bin mal deinem Tipp gefolgt und habe nachgehört.

Siehe da es gehen sowohl der normale als auch der Ultra.

Hier das Diagramm für den normalen Freeway

*korrektur, hierbei handelt es sich um den 3X3-04

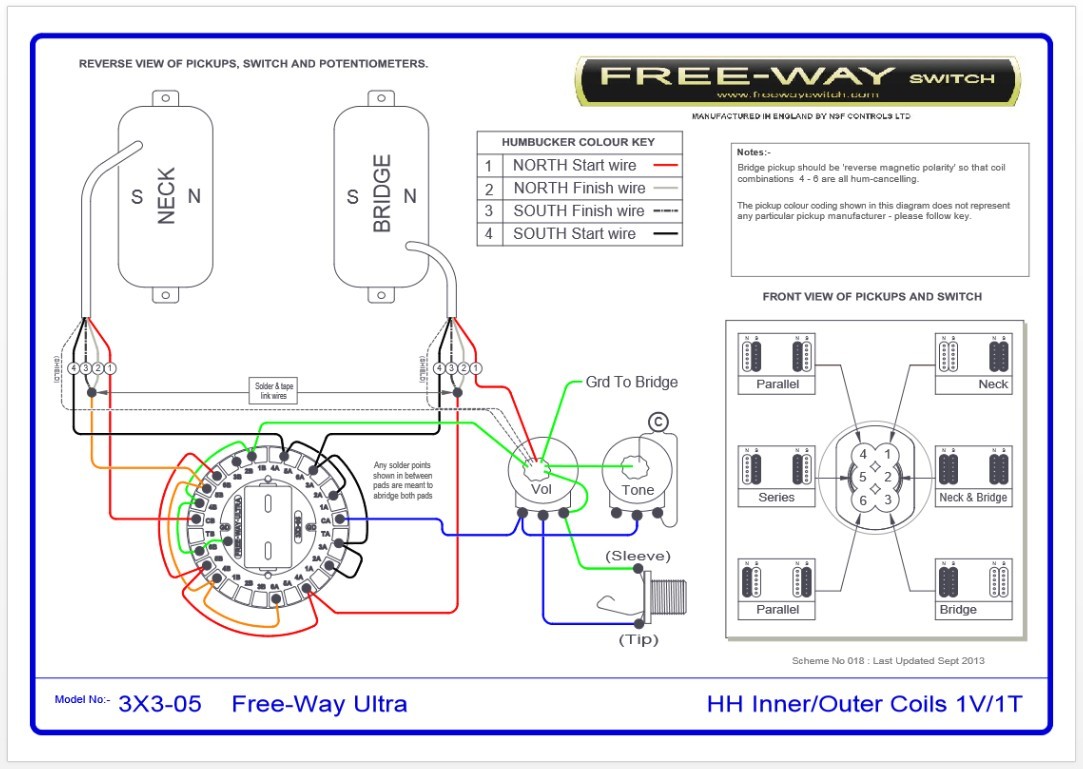

und angehängt noch das Wiring für den Ultra



[bagotrix]

Dann mal ein Dankeschön für die schnelle Rückmeldung - wieder was gelernt!

Gruß, bagotrix
