Rack-Bau mit Wing-Rack für Monitoring und Beschallung

[d-uwe]

Du kannst einfach Rackschienen zum nachrüsten kaufen.
Damit bist Du dann flexibel bei der Wahl des Racks

Adam Hall 6168 Rack Strip*​

*​



[Mfk0815]

für die Thon* Live Racks gibt es solche Rackschienen auch fertig konfektioniert zum Nachkaufen:

Thon 8U Live Rack rail*​

*​



[d-uwe]

Hab die nur nicht in 10 HE gefunden…aber 16 und 18… die sonst einfach kürzen



[Gouvi]

Habe das Rack mittlerweile (vorerst) fertig gebaut. Schicke mal noch Bilder hier rein. Am Samstag war es tatsächlich zum ersten Mal im Einsatz. Hat auch alles bereits sehr gut funktioniert und wurde sowohl für den Mix als auch das Monitoring verwendet.

Ein Problem gab es allerdings, vielleicht hat jemand von euch da eine Idee: Für den Keyboarder ist ein Stereokanal geroutet. Als dieser allerdings aus seiner DI-Box in die Splitter (und dann ins Pult) gegangen ist gab es immer nur Mono auf einer Seite ein Signal. Auch das wechseln auf einen anderen Stereokanal half nicht, Das Signal kam wieder nur diesmal auf links an. Das Routing war aber korrekt. Als wir dann direkt aus dem Nord Keyboard mit Klinke ohne Umweg und ohne die DI-Box direkt in die Kombo-Buchsen am Wing gegangen sind hat alles funktioniert. Ich muss noch alle Verbindungen erneut checken, ob irgendwas mit dem Splitter und der Verkabelung nicht stimmt, aber checke ich vielleicht irgendwas nicht bzw. kann das mit der DI-Box zu tun haben? Kabel wurden alle zum Testen gewechselt, daran lag es nicht.



[Micha41539]

Hallo, ist zwar schon 3 Monate Ruhe, aber vielleicht für den einen oder anderen doch noch interessant:

Wir lösen seit Jahren schon das Thema IEM über die Behringer* P16

Behringer P16-Hq*
*

Behringer Powerplay P16D Ultranet*
*

Jetzt hat das X Air XR18 ausgedient und das jetzige Setup ist mit einem

Behringer WING Rack*
*

Drunter ein

Midas DN4816-O*
*

Für Signale an FOH und Auskopplung des ULTRANET für IEM P16D (siehe oben)
und ganz unten :

Millenium PB16 XLR*
*

Zur besseren Erreichbarkeit der Eingänge des Wing.

Die vorher verbauten Behrunger Splitter haben mehrfach die Kabel gefressen-nicht mehr ausgeworfen und sind wegen Bus-Technik mit dem MIDAS nicht mehr erforderlich und es klappt so hoffentlich besser.

Beim Drummer steht dann noch ein

Behringer SD16*
*

Der Umbau incl. Einstellerei damit wir wieder proben können war schon nach 8 Stunden (ACHT) erledigt – das Wing ist ein Quantencomputer, wenn das XR18 ein Abakus ist… Aber gestern, die erste Probe mit dem Setup, war schon mal erfolgreich.

Jetzt würden wir gerne zum Vergleich noch gerne über „Stage Connect“ ein

Behringer P24*
*

anschließen, das hat bis jetzt noch nicht funktioniert. Falls das jmd. In der gleichen Konfiguration schon mal erfolgreich gemacht hat…

Ahh, vielleicht noch ein wichtiger Nachsatz:
Wir sind weder gesponsort, noch angestellt bei der Fa. Behringer*, wenn ein ähnlich gut funktionierendes Setup für vergleichbare Preise verfügbar wäre, hätten wir evtl. anders entschieden.



[cfortner]

Sehr ähnlich mache ich es auch!

Ich habe ein 8HE U-Rack (nicht aufstellbar, Schienen hinten, oben, vorne).

* Thon Triple Door Live Rack 8U 45

Thon Triple Door Live Rack 8HE Deckel vorne, oben und hinten, stufenlose Rackschiene mit Gummikeder vorne und hinten 8HE, stufenlose Rackschiene mit Gummikeder oben 10HE (45cm), 7mm Multiplex, 25 x 25mm Aluminiumwinkel, 2x Klappgriff, 6x gefederte...

299,00€

www.thomann.de

Vorne:

- X32R (demnächst ev. Wing R)
- Ladestation 1HE für die Inear-Akkus
- 5 Sennheiser* G4-Funkstrecken plus Combiner (zus. 3HE)


Oben Hinten 3x 1HE:

- Midas DN1648-O als analog out zum FoH

- 16 Analog In vom X32R

- 8er XLR 1HE (Out: 2x Main, 2x Wedges, In: Talk Back Mic, 2xLine In)

Vor den 3 HE eine Holzplatte z. B. für einen Laptop


Hinten:

- Ganz unten 1HE Power Conditioner mit 8x 230V-Verteilung

- Darüber 1HE 12x XLR

- Stage Connect Out
- Stage Connect In
- AES50 A
- AES50 B
- (AES50 C)
- Ultranet Out
- Antenne BNC out vom Combiner
- Netzwerk out zum Infinity Router PPoE
(Antenne und Infinity auf einem Mic-Ständer)
- Netzwerk out vom internen Switch


- leer

- PowerCon In
- PowerCon Out

(Keine Schubladen, zu schwer)

So habe ich die wichtigsten In/Outs in Griffweite oben hinten, Infrastruktur hinten und Geräte vorne. Das ganze auf einem Rollbrett, das wiegt zwar, ist aber noch gut zu bewegen.



[cfortner]

Uff, ich habe mir mal das Wing Edit für Windows runtergeladen und habe versucht, unser Setup wie oben beschrieben nachzubilden.

Dabei ist mir aufgefallen, dass das Wing R lokal 8 XLR-Ausgänge hat, denen die Kopfhörerausgänge offensichtlich fest zugeordnet sind (wie dämlich!).

Das bedeutet, dass ich nur Outs für 4 Stereo-IEM-Strecken im Board habe, ich habe aber 5 IEM im Rack.

Dazu möchte ich im Board die Mains als XLR Out haben plus ein Stereo-Bus-Out für das kabelgestützte IEM des Drummers plus zwei Mono-Ausgänge für eventuell benutzte Wedges, die ja z. B. andere EQs brauchen.

Mir fehlen also 8 Outputs im ! Rack. Beim X32R kann ich die Klinken-Aux-Outs nehmen und alles ist gut.

Wenn es keine Möglichkeit gibt, im Rack 8 weitere Outs zur Verfügung zu stellen, muss ich beim X32R bleiben.

Jetzt alles auseinander zu reissen in 2-3 Racks macht für mich keinen Sinn. Ich möchte das Rack auf der Bühne neben mich stellen und alle Quellen direkt mit den Eingängen des Wing R verbinden, gerne ohne Stagebox(en). So gross sind unsere Bühnen ja nicht...

Gibt es denn eine Möglichkeit, das Wing im Rack mit 8 frei konfigurierbaren Outs (kein Ultranet) zu erweitern?

Edit:

Es geht wohl nur über ein zweites DN4816-0 im Rack, von dem zwei XLR-Ausgänge zurück ins Rack zum IEM-Sender gehen (Mini-XLR-Stecker notwendig).



[Micha41539]

Uff, ich habe mir mal das Wing Edit für Windows runtergeladen und habe versucht, unser Setup wie oben beschrieben nachzubilden.

Ja, genau, UFF - Der mechanische Umbau (altes Setup -> neues Setup) war nach einer halben Stunde fertig; Wing Edit kennenlernen und verstehen und konfigurieren dann die nächsten 7 Stunden.

Dabei ist mir aufgefallen, dass das Wing R lokal 8 XLR-Ausgänge hat, denen die Kopfhörerausgänge offensichtlich fest zugeordnet sind (wie dämlich!).

Genau... und das wo du da ALLES andere überall hin routen kannst. Ist hier wohl aber hardwaremäßig gelöst

Das bedeutet, dass ich nur Outs für 4 Stereo-IEM-Strecken im Board habe, ich habe aber 5 IEM im Rack.

Dazu möchte ich im Board die Mains als XLR Out haben plus ein Stereo-Bus-Out für das kabelgestützte IEM des Drummers plus zwei Mono-Ausgänge für eventuell benutzte Wedges, die ja z. B. andere EQs brauchen.

Mir fehlen also 8 Outputs im ! Rack. Beim X32R kann ich die Klinken-Aux-Outs nehmen und alles ist gut.

Wenn es keine Möglichkeit gibt, im Rack 8 weitere Outs zur Verfügung zu stellen, muss ich beim X32R bleiben.

Jetzt alles auseinander zu reissen in 2-3 Racks macht für mich keinen Sinn. Ich möchte das Rack auf der Bühne neben mich stellen und alle Quellen direkt mit den Eingängen des Wing R verbinden, gerne ohne Stagebox(en). So gross sind unsere Bühnen ja nicht...

Gibt es denn eine Möglichkeit, das Wing im Rack mit 8 frei konfigurierbaren Outs (kein Ultranet) zu erweitern?

Wir haben da, wenn benötigt das SD16 von Behringer...

Edit:

Es geht wohl nur über ein zweites DN4816-0 im Rack, von dem zwei XLR-Ausgänge zurück ins Rack zum IEM-Sender gehen (Mini-XLR-Stecker notwendig).

Hat das MIDAS denn die Möglichkeit auf Kanäle 17-32 zu schauen ? Das hab ich bis jetzt nicht gefunden...



[Gouvi]

Da das Rack bei mir nun einige Gigs sowohl nur als Monitoring-Rack, als auch als Mischpult + Monitoring im Einsatz war, kann ich erstmal sagen, dass ich sehr zufrieden bin. Es erfordert zwar noch viel Feintuning, aber mittlerweile finde ich mich soweit zurecht. Auch die Netzwerk-Lösung Mini-router+Poe-Switch+UBI Swiss Army Knife funktioniert einwandfrei und sehr flexibel.

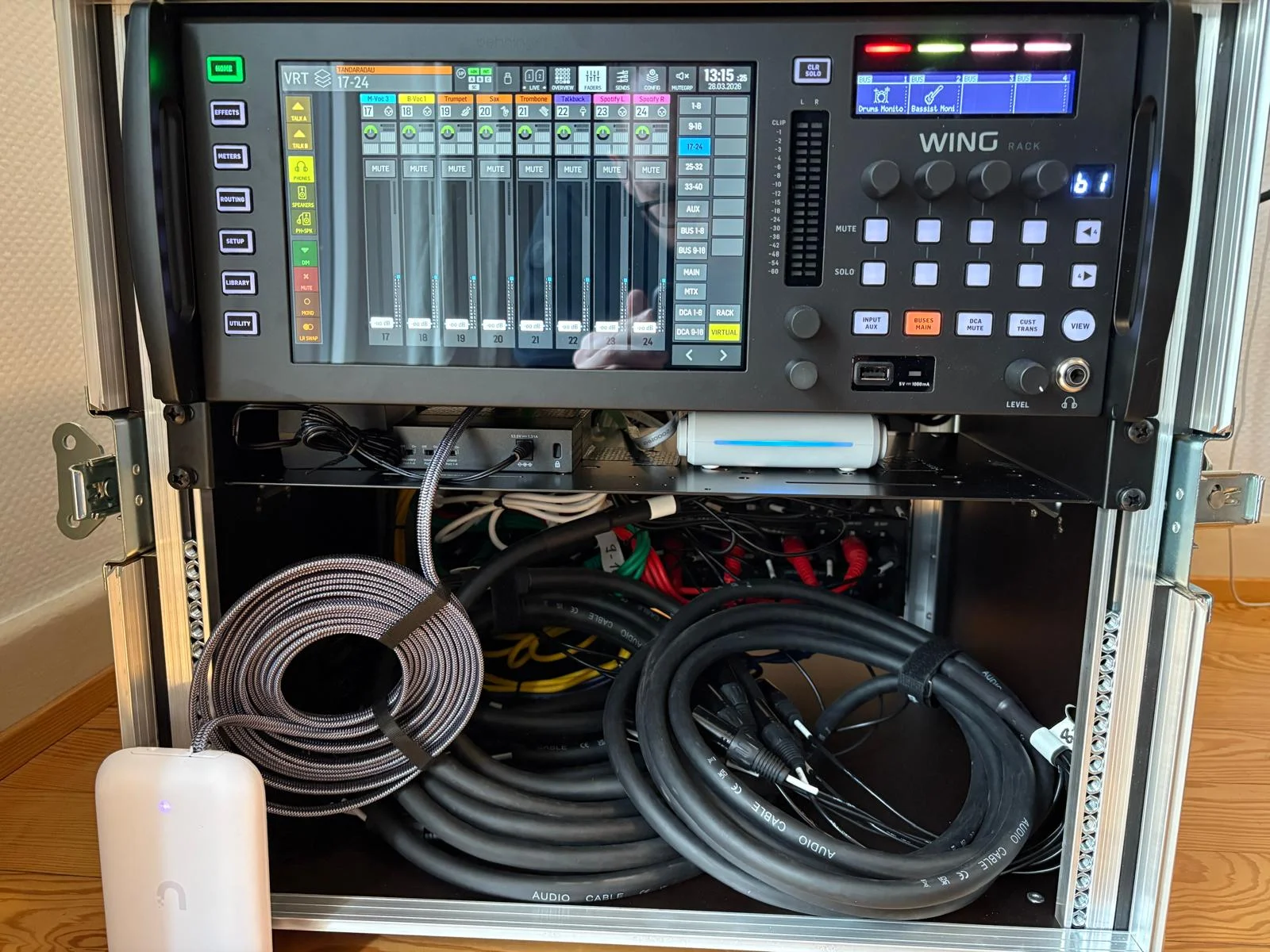

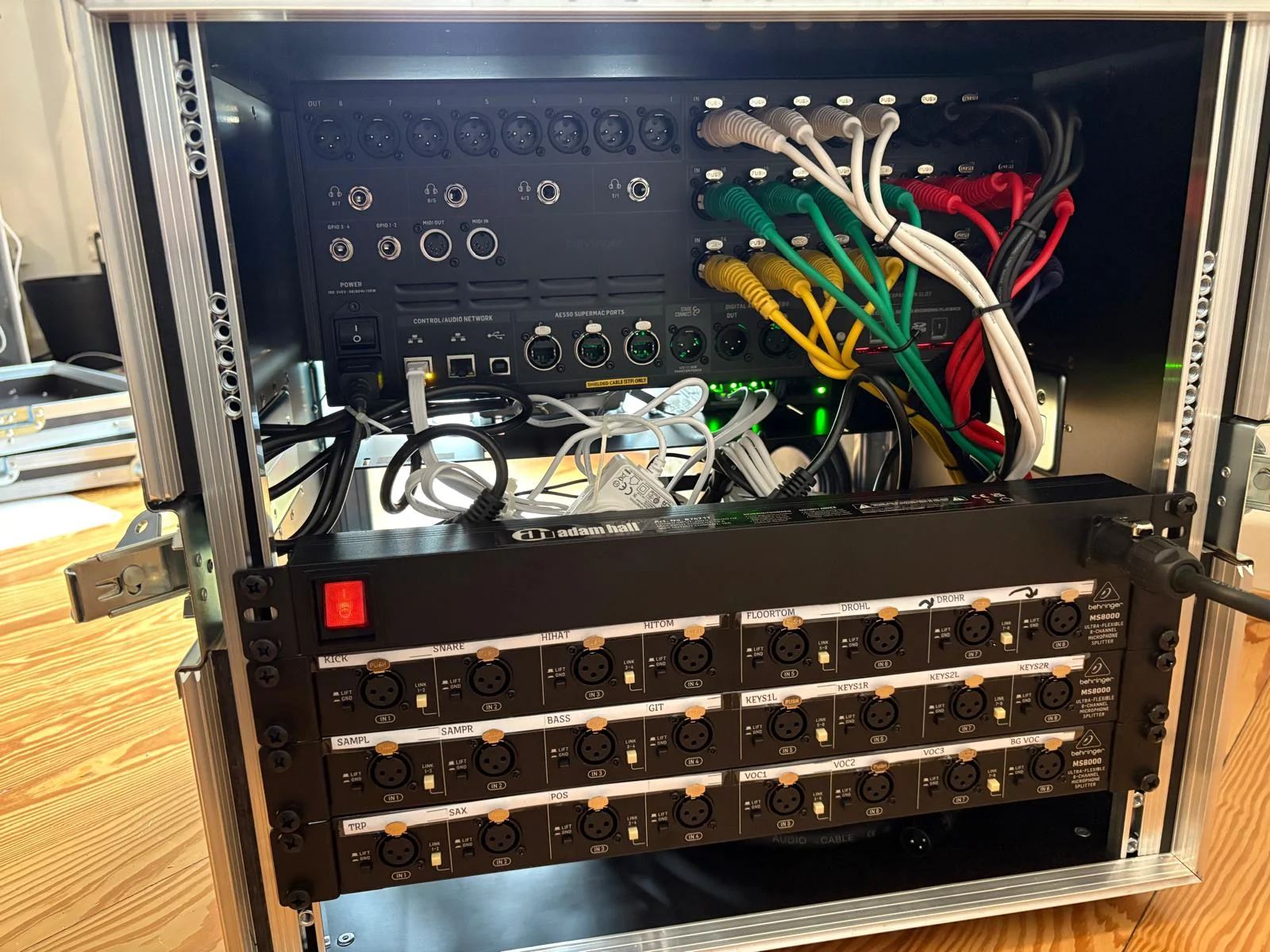

Ich habe mal ein paar Bilder angehängt. Momentan arbeiten wir bei den Splittern noch mit Kabelpeitschen. Das geht eigentlich recht flott für die Techniker.
Auf den Bildern ist das mittlerweile verbaute MIDAS DN4816 noch nicht drin. Damit haben wir dann über stageconnect insgesamt 12 (11 falls wir noch selbst mischen) Stereomixe zur Verfügung, was mehr als ausreicht.



[cfortner]

Ich habe mein Rack erst einmal mit dem vorhandenen X32R zu Ende gebaut. Wenn das Wing da ist, wird es umgebaut, es ist soweit alles vorbereitet.

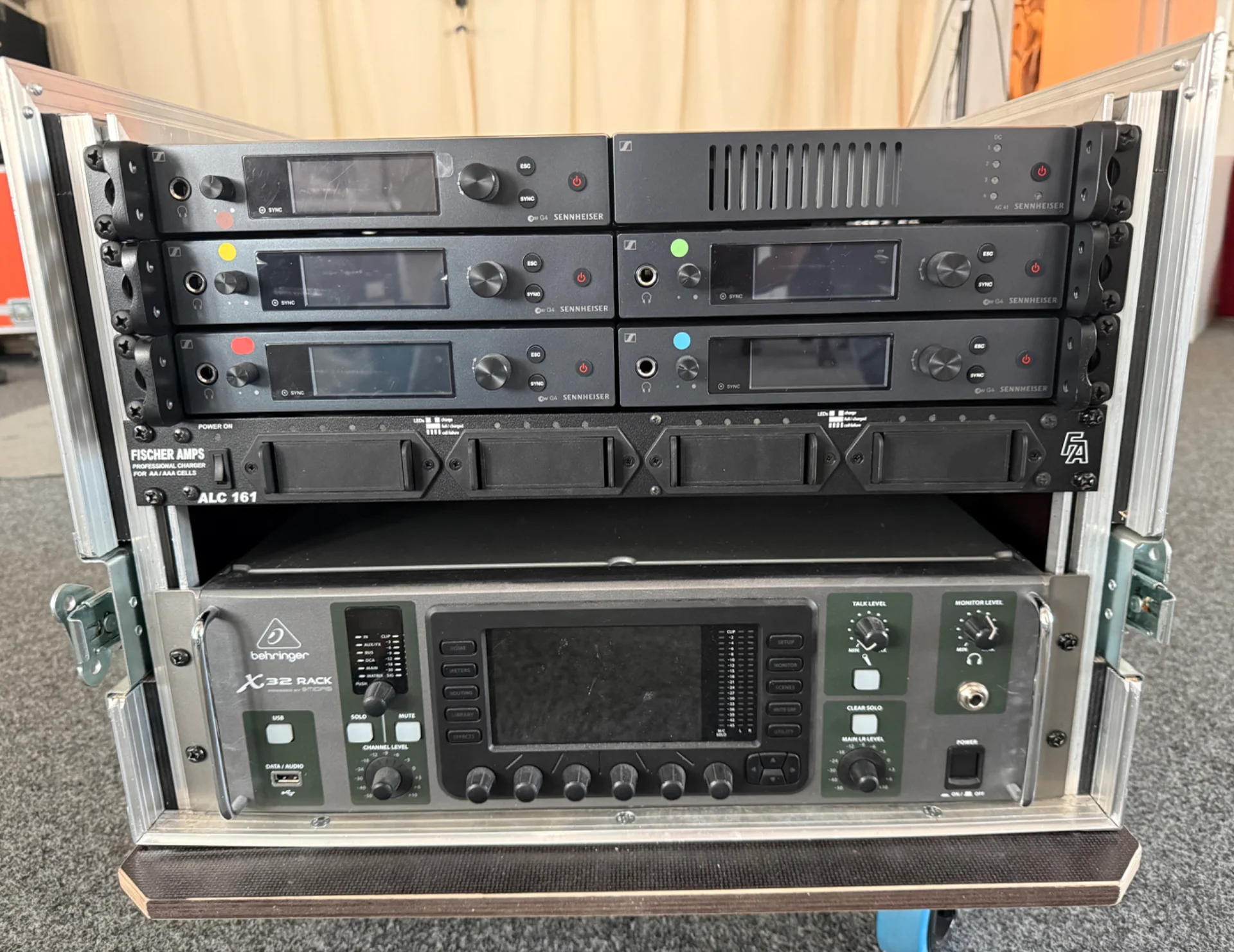

Ein 8/10/8 Triple Door Rack, vorne das Mischpult mit drei HE Sendern+Combiner (1HE frei für das Wing Rack) und einem Fischer Ladegerät AA:

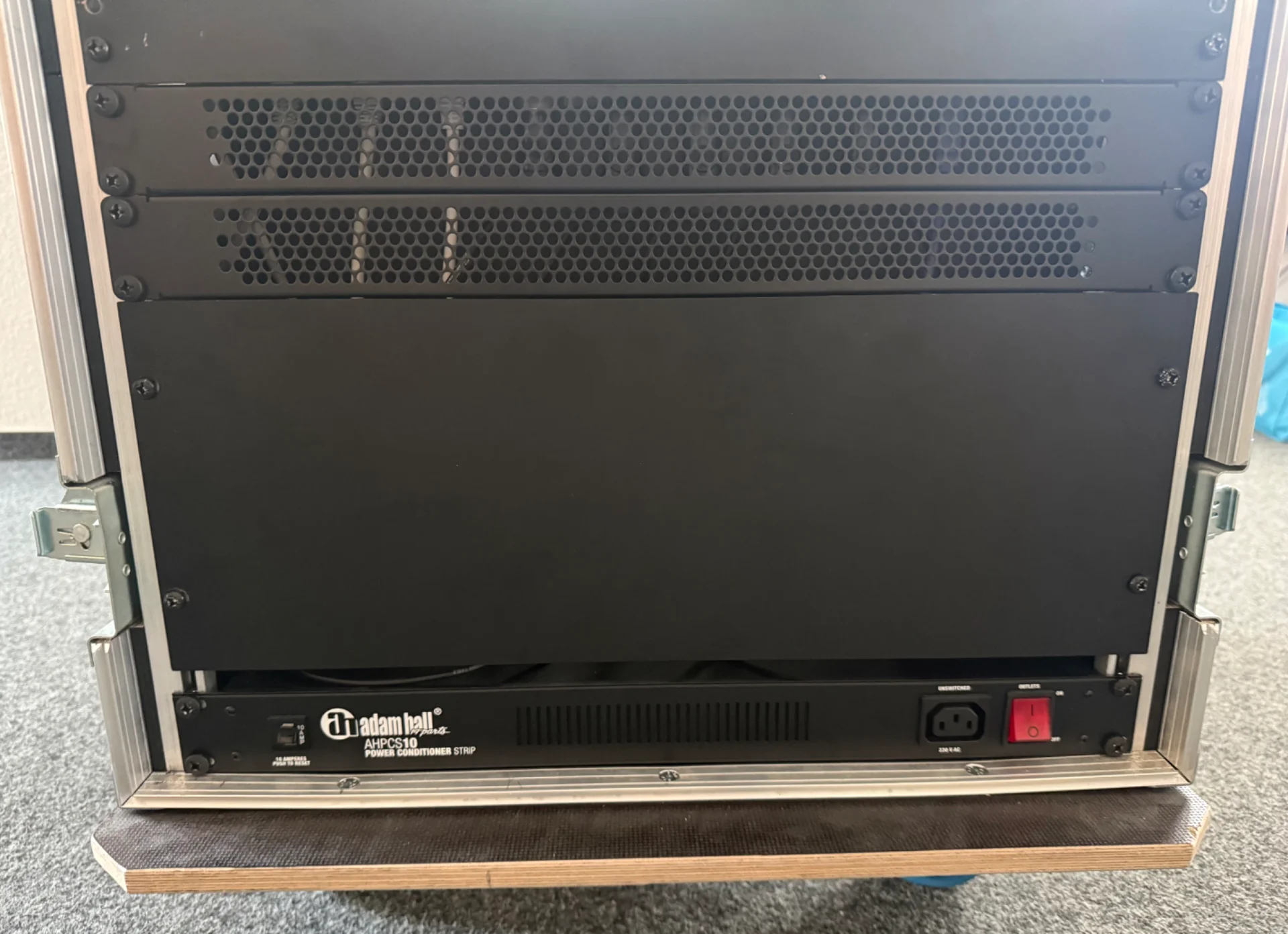

Hinten nix weiter ausser Lüftungsschlitze:

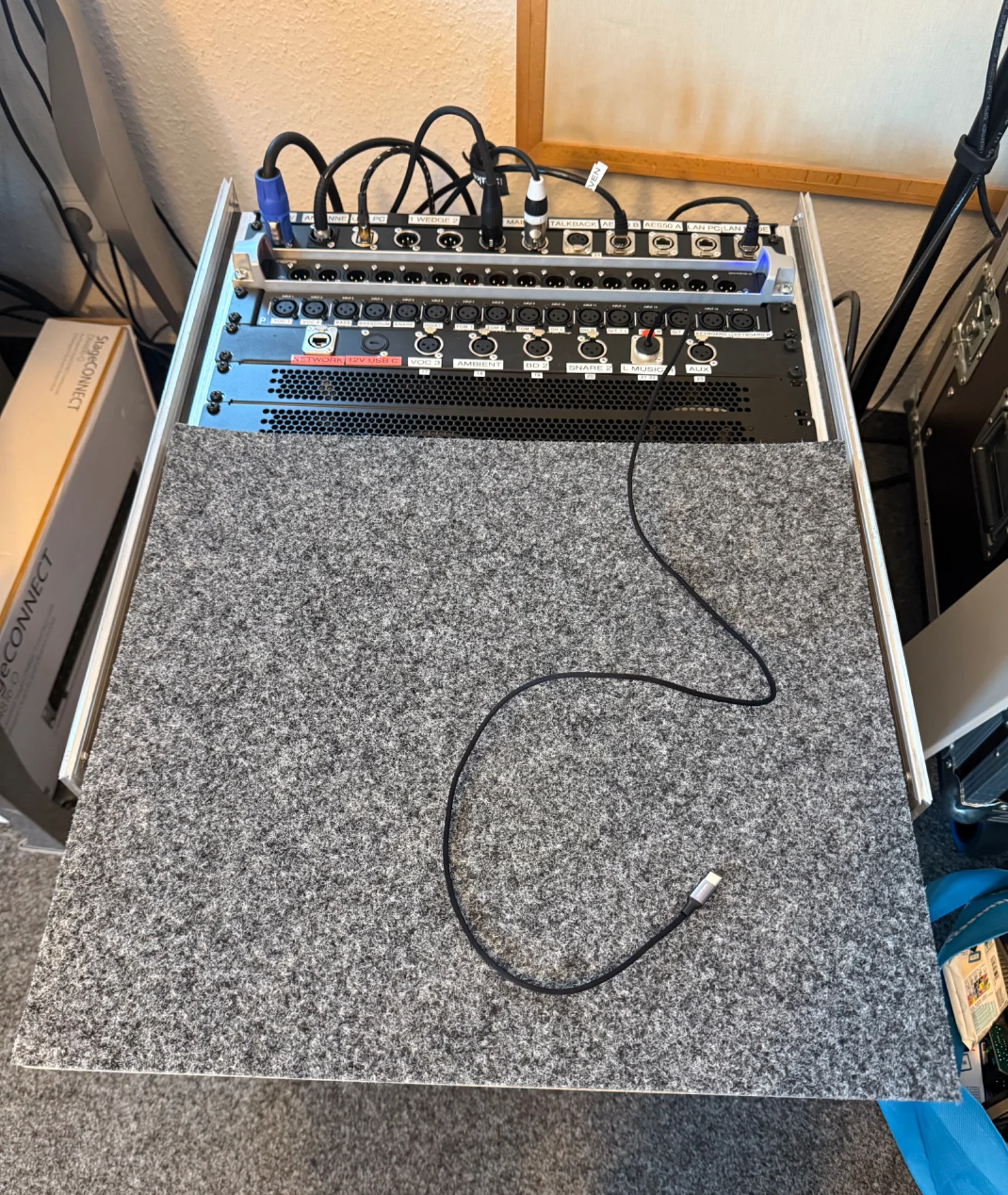

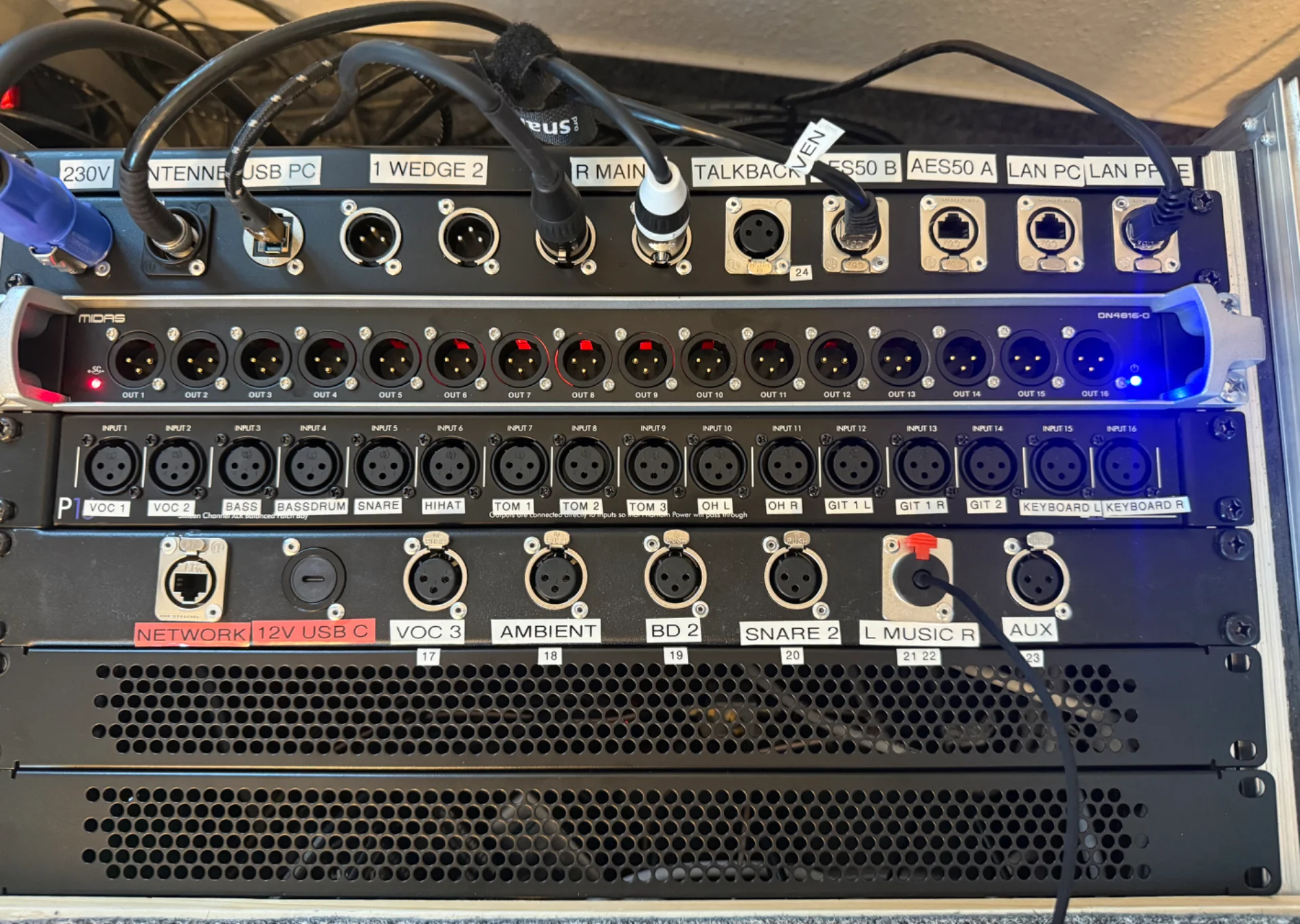

Oben die Anschlüsse, bequem von oben erreichbar (wichtig in meinem Alter), auf dem noch zu langen Brett Platz für den Laptop:

Im Einzelnen:

- 1HE mit diversen Anschlüssen

- 1 HE DN4816-O zum FoH

- 1 HE Inputs 1-16 lokal

- 1 HE Netzwerk und USB C 12 V für den Laptop, daneben die lokalen XLR Inputs 17-20, Musik In 21/22 Stereo-Klinke, 23 Aux/Klick (24 ist Talkback auf dem 1. Panel)

Das wiegt zusammen ca. 40 kg, Kotzgrenze.

Mit dem Wing sind es ca. 4kg mehr. Das erste Panel wird dazu ausgetauscht für die diversen zusätzlichen Anschlüsse.

Ausserdem kommt an der Position des 1. Lüftungsbleches noch ein DN4888 rein, dann habe ich insgesamt 32 Inputs (25-32 Line Pegel) und zusätzliche 8 Line-Outputs für Main, Wedge 1+2, Stereo-IEM Drummer und zwei Aux Out.

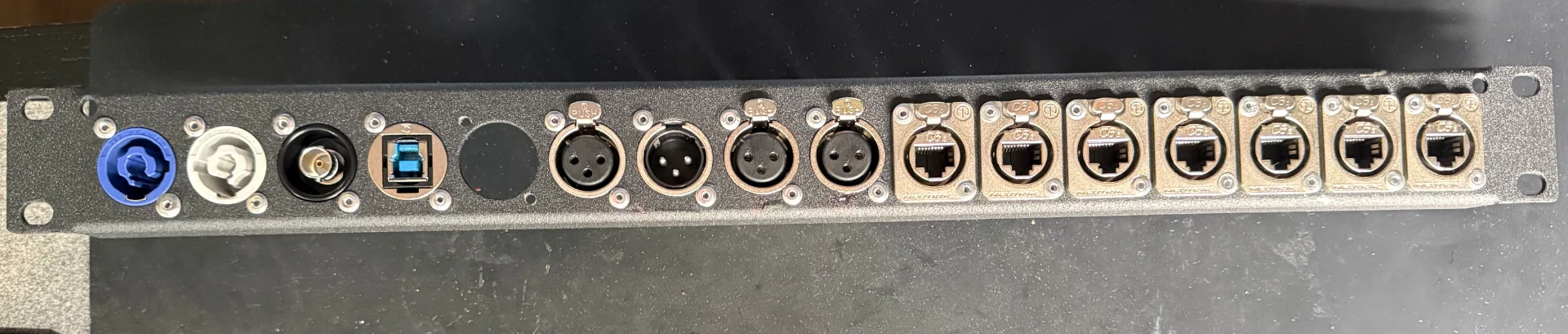

Hier schon einmal das für das Wing vorbereitete 1. Panel:

- 230V In/Out
- Antenne 470-900MHz out
- USB Wing out
- USB C 12V Spannungsversorgung (noch nicht bestückt)
- Talkback (In 24)
- AES/EBU In/Out
- StageConnect

- AES50 C
- AES50 B
- AES50 A
- Ultranet
- Netzwerk Wing
- Netzwerk Aux
- Netzwerk PPoE 24V



[der onk]

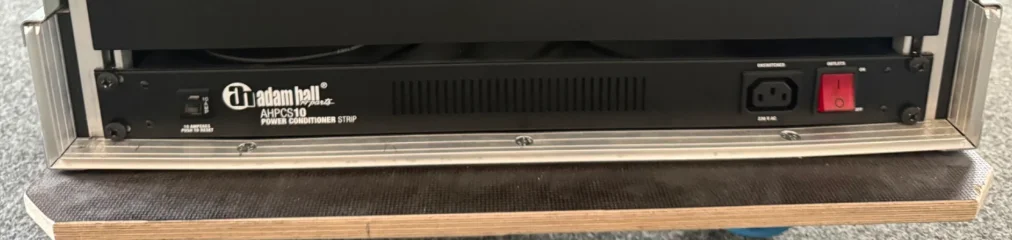

Sehr schön gebaut... ich würde aber den Powerconditioner noch gegen eine kleine USV tauschen. Die paar Kilo mehr ist der gesparte Stress bei wackliger Stromversorgung echt wert. ;-)

domg



[tombulli]

und auf das verbogene Ding bekommst du dann noch gscheit die Deckel drauf?? Naja.....



[cfortner]

Passt, habe ich ausprobiert. Aber es macht Sinn, die Durchbiegung durch die Befestigung der Bodenplatte noch auszugleichen, ich muss ja nur etwas unterlegen.



[dabbler]

- 5 Sennheiser G4-Funkstrecken plus Combiner (zus. 3HE)

Irgendwie geht hier meine Mathematik im Zahlenraum bis 10 nicht auf. Ist ein Sender spare, oder wie bekommst Du fünf Sender auf einen 4-Input Combiner?



[cfortner]

Drei Funkstrecken auf 30mW sind direkt am Combiner, zwei weitere auf 50mW an einem passiven 2-fach-Combiner, von da auf den 4. Anschluss am Combiner.

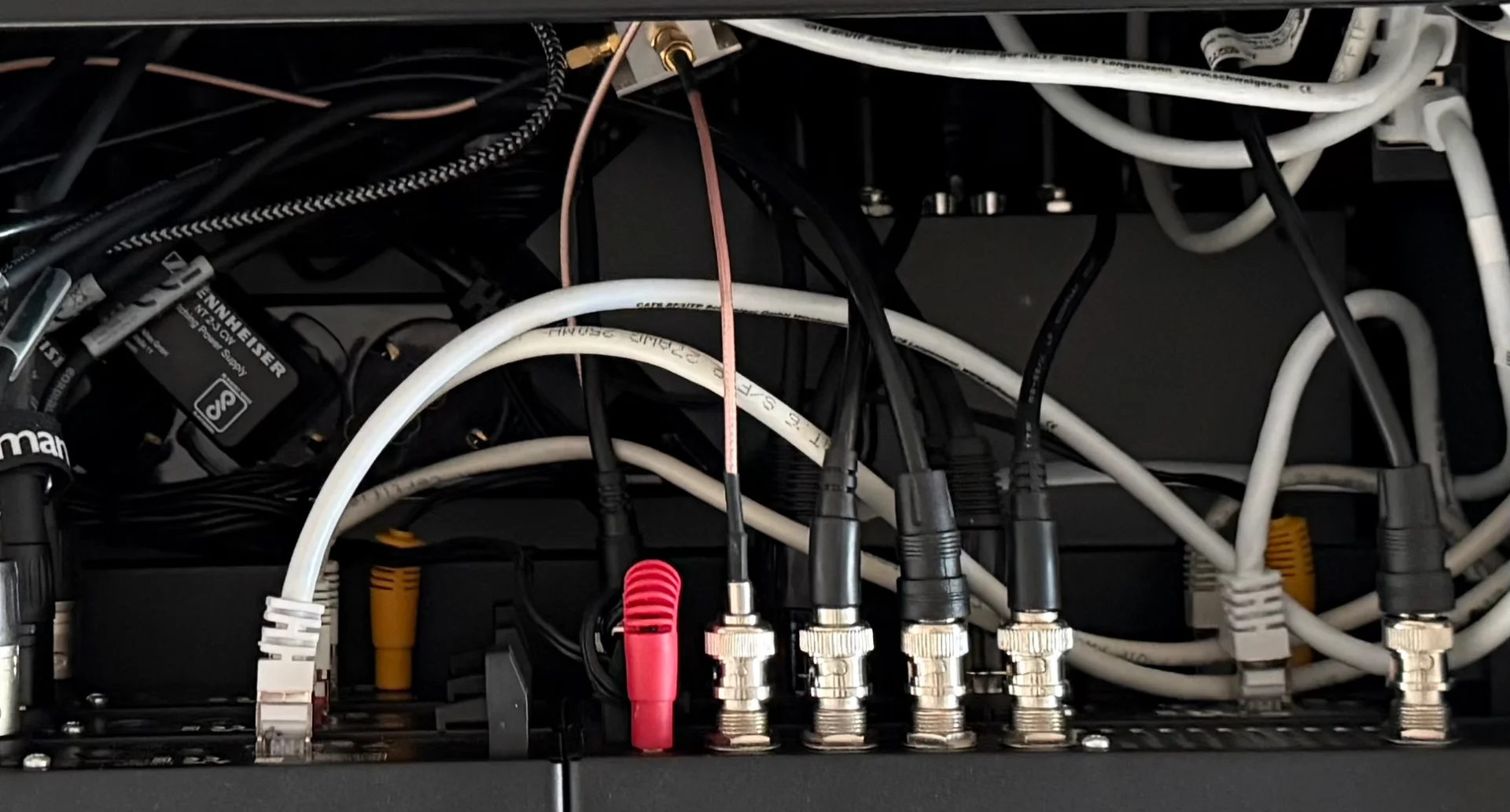

Hier sieht man oben mittig beim genauen Hinsehen im Bild den kleinen silbernen 1W-Passiv-Combiner 100-1000 MHz, mit einem dünnen goldenen Kabel an den Sennheiser* angeschlossen.

Funktioniert einwandfrei.

Edit: So etwas z. B.

https://ebay.io/m/gHaBou
