Die Antwort zum Ethernetadapter ist im anderen Thread schon eingestellt -> da lang
Das BCR2000 bekam den MIDI-LAN nach LAN Adapter eingebaut:

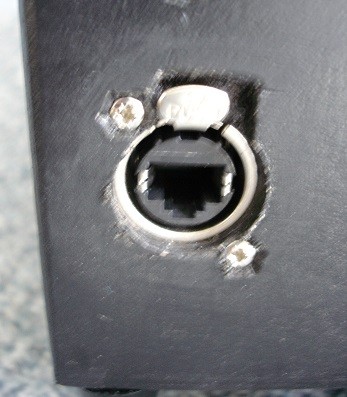

Die Buchse ist von innen montiert und in der dicken Wand so eingelassen, dass nicht mal der Entriegelungsbügel übersteht. Dafür musste ich den Betätigungsweg freischnitzen.

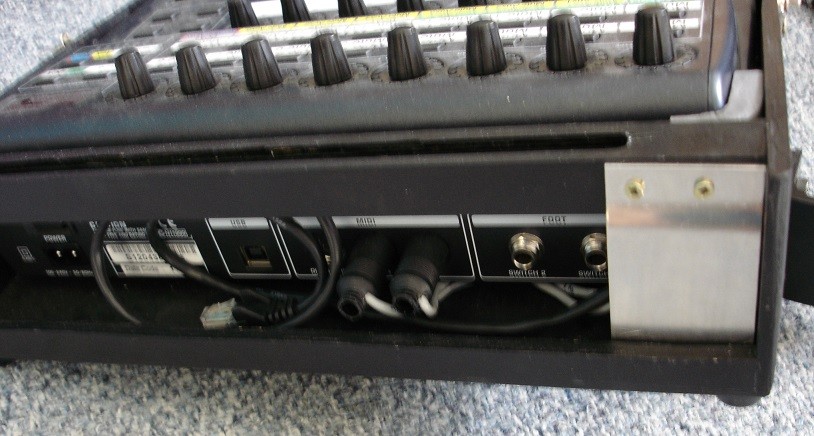

von hinten sieht es so aus:

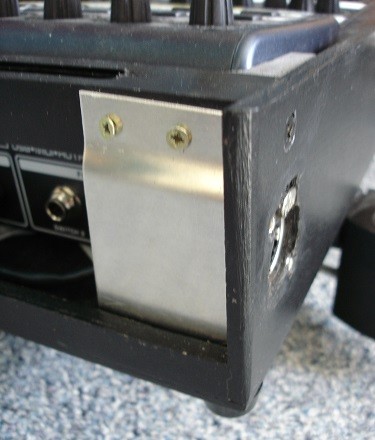

Die MIDI Buchsen können gesteckt bleiben, das interne LAN Kabel kann einfach ausgerollt werden und die Zugentlastung an der Buchse ist hinter der Blende vesteckt. Die beiden Fußtaster könnten bei Bedarf eingesteckt werden. Das Netzkabel passt auch noch in den Hohlraum.
Dann das XR18 im SKB Rack. Ich habe ein 3HE Rack so bearbeitet, dass über das 3HE XR18 noch ein Router passt. Dazu mussten die Alu-Einfassungen an der Front bearbeitet werden, was der Stabilität aber nicht wesentlich schadet.
Das XR18 wurde mit einem selbst gebauten Rackmount aus 1.5mm Aluminium tiefer gesetzt und um einige cm nach hinten versetzt. Dadurch kann ich Kabel seitwärts verlegen und weitere Buchsen leichter einbauen. Die Original Rackohren sind aus 2mm Stahlblech und lassen das XR18 bündig abschließen. Damit können die Kabel nicht mehr gesteckt bleiben.
Oben ist ein TP-Link Router eingebaut. 2.4 und 5 GHz, Antennen abnehmbar. Zum Transport muss ich die nur drehen, dann geht die Klappe über alles zu.

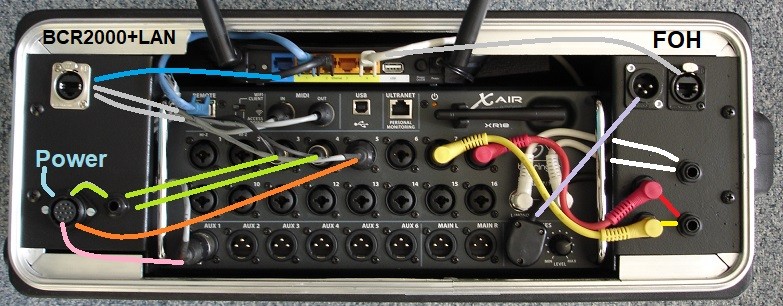

Ein Wort zur Verkabelung:
Links oben ist die Kombi-Buchse MIDI+LAN fest eingebaut (siehe Beitrag oben). Damit ist das BCR2000 verwechslungssicher mit einem LAN Kabel anzuschließen. Darunter ist eine 12-polige Verbindung (Weipu) für ein 4-fach Multicore, das meinen "Arbeitsplatz" erschließt: 1* Mikro (ch5), 1x Monitor (Aux1) Stereo Line vom Multieffekt (Kanal 3+4), auch über schaltende Stereo-Klinkenbuchse zugänglich (für zuhause) und die Stromversorgung für den Multieffekt (von hinten, Steckernetzteil)
Rechts oben die Verbindung zum FOH: Kopfhörerausgang auf XLR(m) umadaptiert, LAN. Darunter sind 2 Stereo-Klinkenbuchsen. Die obere wird nach Ch17/18 verkabelt, die untere geht auf 2 weitere Mono-Klinkenbuchsen, die ich bei Bedarf mit dem gelben und roten Kabel auf passende Eingänge lege. Alle Kabel können beim Transport gesteckt bleiben. Übrigens lassen sich die Latches der XLR Kupplungen die in die Ausgänge gesteckt sind immer noch einwandfrei lösen (da sich drunter netterweise eine Kuhle um Case befindet).

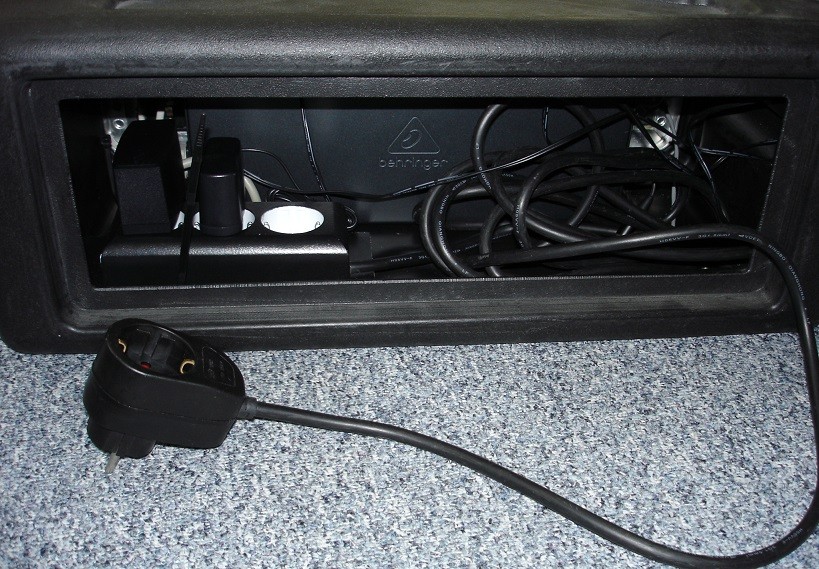

Hinten ist immer noch viel Platz für Mehrfachsteckdose, Netzkabel und Steckernetzgeräte (für Router und Multieffekt) sowie eine freie Steckdose für einen Laptop zum Aufnehmen. Das XR18 bekommt seine Versorgung über ein Kaltgerätekabel, das direkt an der 3-fach Steckdose abgezweigt wird. Beim Transport wäre noch Platz für LAN Kabel, falls sinnvoll.
Das Gesamte Setup im Überblick:
Links die 2 Leitungen zu meinem "Arbeitsplatz": weiß LAN + MIDI, Schwarz Multicore für Mikro, Monitor und Multieffekt (Audio + Power)
Rechts die Leitungen zum FOH: Schwarz Kopfhörer via Behringer PM1, rot das LAN Kabel zum Laptop (das kleine Netbook mit Xubuntu läuft mit X-Air Edit übrigens ganz prima, auch wenn mir mein größerer Laptop im Ernstfall lieber ist).
Die LAN Kabel können sowohl normale LAN Kabel sein als auch Kabel mit den Neutrik Datensteckern.
Außer diesen Verbindungen gibt es noch 1 Kabel zum Bass (DI Out oder Bass direkt) und die Verbindungen zur Percussion (da steht das XR18 direkt davor für die vielen Kabel, Ch 2, 6, 9-15)
Platzbedarf ist nur unwesentlich größer als bei meiner bisherigen Lösung, aber es ist besser geschützt, schnellerer Aufbau und tropfgeschützt (nach meiner Erfahrung beim letzten Stadtfest).
Beim Router kann man die Antennen absetzen. Das ist übrigens der hier: https://www.conrad.de/de/tp-link-archer-c2-wlan-router-24-ghz-5-ghz-750-mbits-1179017.html
Das habe ich getan. Und die Doku kommt jetzt einfach hierhin, weil die Referenzen oben stehen.
Das BCR2000 bekam den MIDI-LAN nach LAN Adapter eingebaut:
Die Buchse ist von innen montiert und in der dicken Wand so eingelassen, dass nicht mal der Entriegelungsbügel übersteht. Dafür musste ich den Betätigungsweg freischnitzen.
von hinten sieht es so aus:
Die MIDI Buchsen können gesteckt bleiben, das interne LAN Kabel kann einfach ausgerollt werden und die Zugentlastung an der Buchse ist hinter der Blende vesteckt. Die beiden Fußtaster könnten bei Bedarf eingesteckt werden. Das Netzkabel passt auch noch in den Hohlraum.
Dann das XR18 im SKB Rack. Ich habe ein 3HE Rack so bearbeitet, dass über das 3HE XR18 noch ein Router passt. Dazu mussten die Alu-Einfassungen an der Front bearbeitet werden, was der Stabilität aber nicht wesentlich schadet.
Das XR18 wurde mit einem selbst gebauten Rackmount aus 1.5mm Aluminium tiefer gesetzt und um einige cm nach hinten versetzt. Dadurch kann ich Kabel seitwärts verlegen und weitere Buchsen leichter einbauen. Die Original Rackohren sind aus 2mm Stahlblech und lassen das XR18 bündig abschließen. Damit können die Kabel nicht mehr gesteckt bleiben.
Oben ist ein TP-Link Router eingebaut. 2.4 und 5 GHz, Antennen abnehmbar. Zum Transport muss ich die nur drehen, dann geht die Klappe über alles zu.
Ein Wort zur Verkabelung:
Links oben ist die Kombi-Buchse MIDI+LAN fest eingebaut (siehe Beitrag oben). Damit ist das BCR2000 verwechslungssicher mit einem LAN Kabel anzuschließen. Darunter ist eine 12-polige Verbindung (Weipu) für ein 4-fach Multicore, das meinen "Arbeitsplatz" erschließt: 1* Mikro (ch5), 1x Monitor (Aux1) Stereo Line vom Multieffekt (Kanal 3+4), auch über schaltende Stereo-Klinkenbuchse zugänglich (für zuhause) und die Stromversorgung für den Multieffekt (von hinten, Steckernetzteil)
Rechts oben die Verbindung zum FOH: Kopfhörerausgang auf XLR(m) umadaptiert, LAN. Darunter sind 2 Stereo-Klinkenbuchsen. Die obere wird nach Ch17/18 verkabelt, die untere geht auf 2 weitere Mono-Klinkenbuchsen, die ich bei Bedarf mit dem gelben und roten Kabel auf passende Eingänge lege. Alle Kabel können beim Transport gesteckt bleiben. Übrigens lassen sich die Latches der XLR Kupplungen die in die Ausgänge gesteckt sind immer noch einwandfrei lösen (da sich drunter netterweise eine Kuhle um Case befindet).
Hinten ist immer noch viel Platz für Mehrfachsteckdose, Netzkabel und Steckernetzgeräte (für Router und Multieffekt) sowie eine freie Steckdose für einen Laptop zum Aufnehmen. Das XR18 bekommt seine Versorgung über ein Kaltgerätekabel, das direkt an der 3-fach Steckdose abgezweigt wird. Beim Transport wäre noch Platz für LAN Kabel, falls sinnvoll.
Das Gesamte Setup im Überblick:
Links die 2 Leitungen zu meinem "Arbeitsplatz": weiß LAN + MIDI, Schwarz Multicore für Mikro, Monitor und Multieffekt (Audio + Power)
Rechts die Leitungen zum FOH: Schwarz Kopfhörer via Behringer PM1, rot das LAN Kabel zum Laptop (das kleine Netbook mit Xubuntu läuft mit X-Air Edit übrigens ganz prima, auch wenn mir mein größerer Laptop im Ernstfall lieber ist).
Die LAN Kabel können sowohl normale LAN Kabel sein als auch Kabel mit den Neutrik Datensteckern.
Außer diesen Verbindungen gibt es noch 1 Kabel zum Bass (DI Out oder Bass direkt) und die Verbindungen zur Percussion (da steht das XR18 direkt davor für die vielen Kabel, Ch 2, 6, 9-15)
Platzbedarf ist nur unwesentlich größer als bei meiner bisherigen Lösung, aber es ist besser geschützt, schnellerer Aufbau und tropfgeschützt (nach meiner Erfahrung beim letzten Stadtfest).
Beim Router kann man die Antennen absetzen. Das ist übrigens der hier: https://www.conrad.de/de/tp-link-archer-c2-wlan-router-24-ghz-5-ghz-750-mbits-1179017.html
