series wiring mit push/pull und toggle switch?

[dubbel]

Hi,

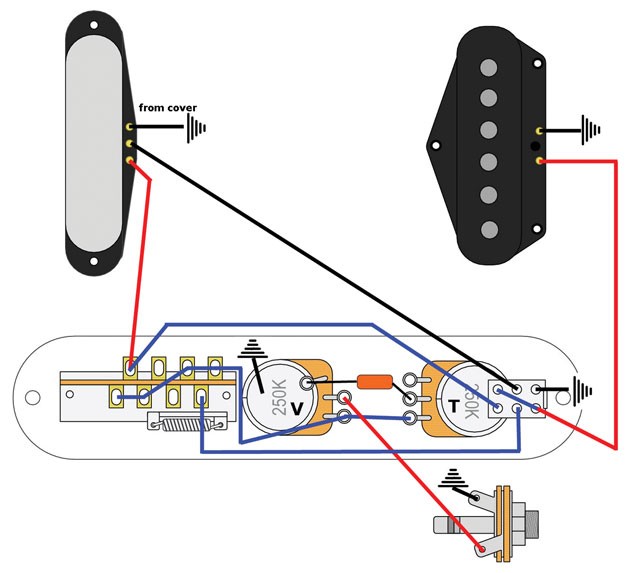

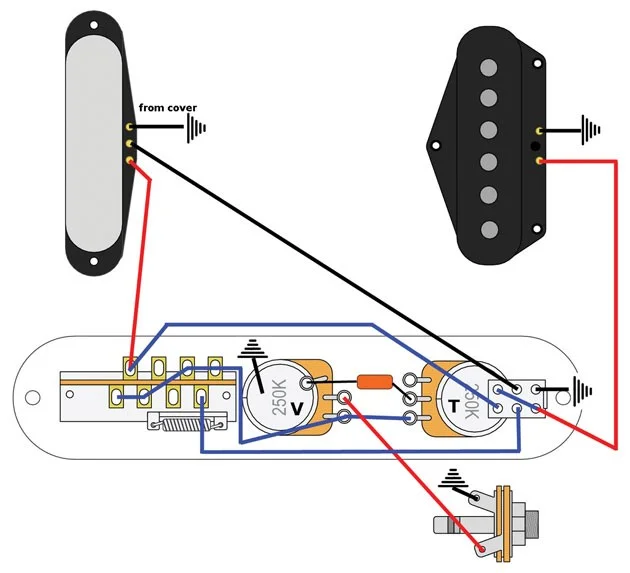

es gibt ja die Möglichkeit, eine Telecaster so zu verkabeln, dass ich mit einem push/pull-pot zusätzlich die zwei Pickups in serie schalten kann:

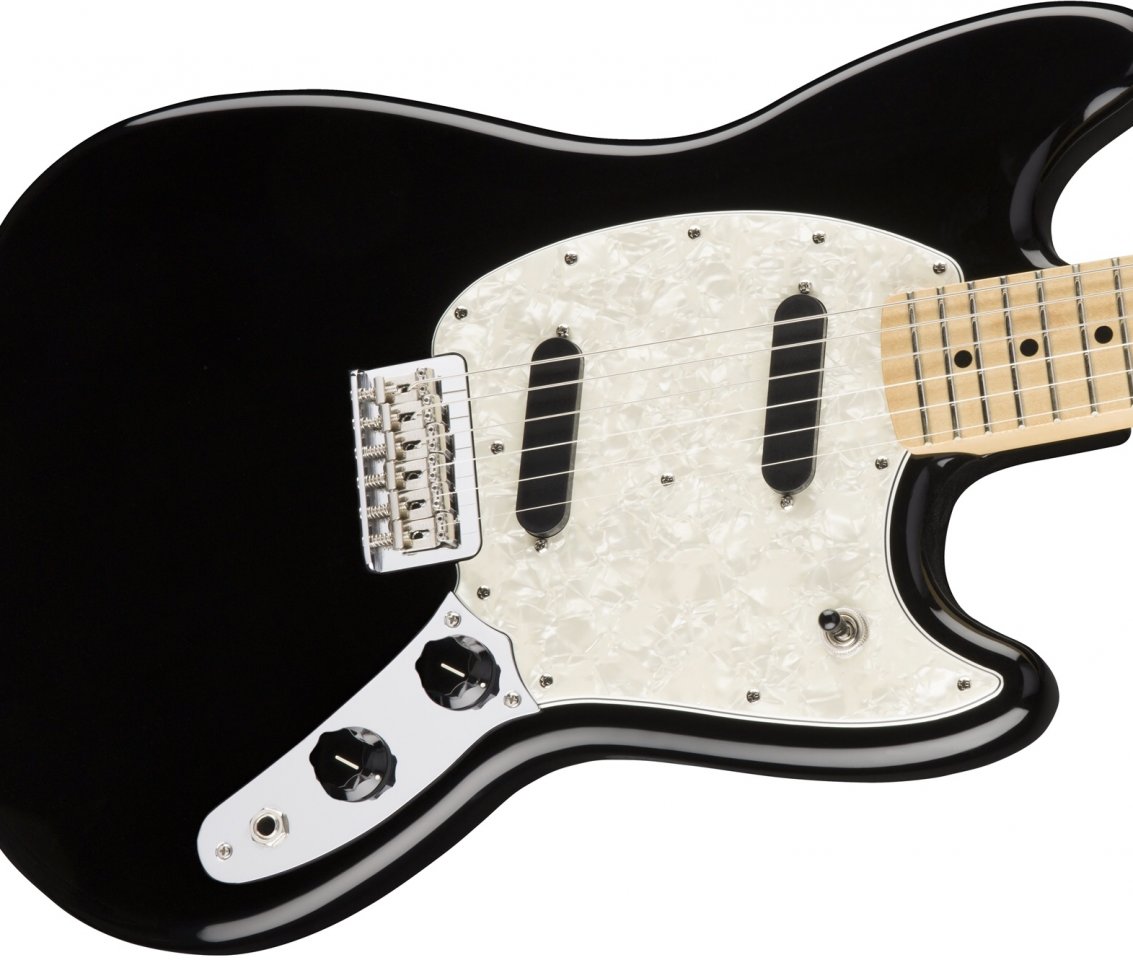

Jetzt habe ich eine Mustang mit Toggle Switch - ansonsten ist die Schaltung genau wie bei einer Standard Tele.
Wie würde das wiring aussehen, wenn ich eben kein Blade Switch, sondern Toggle verwende?

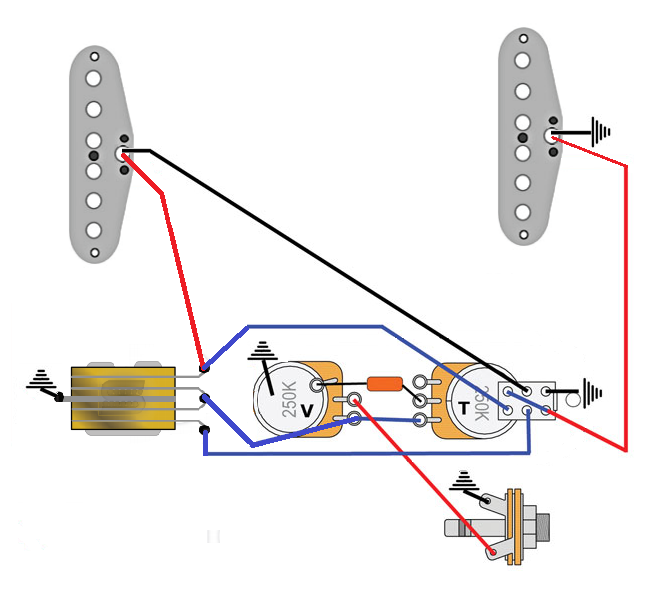

Könnte das hier funktionieren?

Danke!



[boisdelac]

Weshalb nimmst Du nicht einfach den 4-poligen Blade-Switch von Fender

https://www.rockinger.com/das-rockinger-manual/spezialschalter-teil-1



[dubbel]

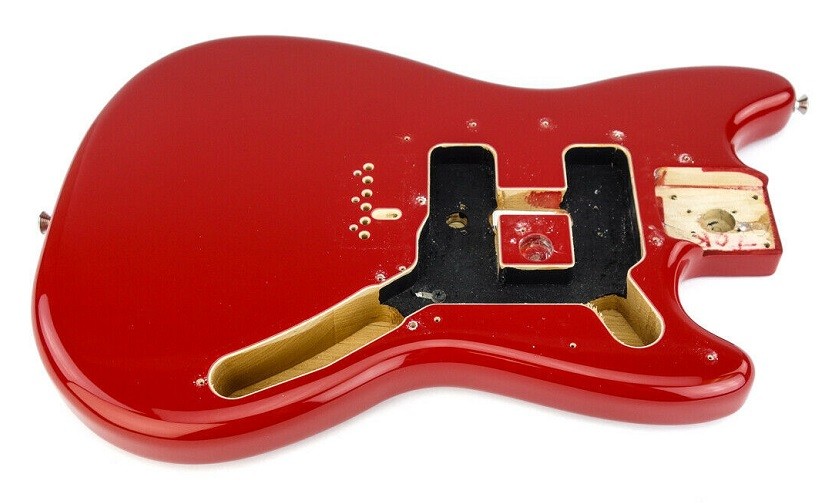

Das wär der gleiche Ergebnis, aber ein bladed switch passt leider nicht in den Body (selbst so ein toggle sitzt schon recht eng):


Also entweder ausfräsen oder andere Schaltung.



[boisdelac]

In den Body passt natürlich der Blade-Switch nicht an die Position da wo der Toggle switch sitzt. Du bräuchtest ein neues Pickguard, der Bladeswitch kommt zwischen die Poties.

Ansonsten … mit Push/Pull-Poti....

Wenn Du eine Reihenschaltung machen willst, dann musst Du die Masseleitung des Hals-Pickups auftrennen und auf die heisse Leitung des Bridgpickups legen.

Dazu legst Du dann die Masseleitung des Pickups auf den mittleren Kontakt des Push/Pull-Potis und den NO-Kontakt auf den heissen Leiter des Bridge-Pickups und den NC-Kontakt auf Masse.
Dabei tritt die Serienschaltung auf, wenn Du den Toggle-Switch auf den Neck-Pickup gestellt hast und den Push-Pull gezogen hast.

So etwas ähnliches hast Du ja in Deiner Schaltung skizziert, die könnte funktionieren. Probier es aus.



[Tereminfan]

Hi hab deine Schaltung mehrmals nachvollzogen, das sollte so gehen. Ich finde auch ne gute Idee

einfach probieren..geht ja nichts kaputt

Guido



[dubbel]

In den Body passt natürlich der Blade-Switch nicht an die Position da wo der Toggle switch sitzt. Du bräuchtest ein neues Pickguard, der Bladeswitch kommt zwischen die Poties.

zwischen den Potis ist auch kein Platz:

So etwas ähnliches hast Du ja in Deiner Schaltung skizziert, die könnte funktionieren. Probier es aus.

hab deine Schaltung mehrmals nachvollzogen, das sollte so gehen. Ich finde auch ne gute Idee

Danke!



[Blazer81]

Du kannst dir auch Mal einen Freewayswitch anschauen. Ein Toggle Switch mit 6 statt 3 Positionen und zahlreichen Verschaltungmöglichkeiten

https://m.thomann.de/de/free_way_switch_3x3_03_black_tip.htm

https://www.freewayswitch.com/



[dubbel]

Danke, hatte ich gesehen, aber der hat ja keine grossen Vorteile für meine Idee, oder?
Halt mehr Optionen, aber um die geht es mir ja nicht.



[Blazer81]

Du kannst dir den Push-Pull-Poti sparen.



[dubbel]

Du kannst dir den Push-Pull-Poti sparen.

Ob ich jetzt Poti oder switch umlöte, ist doch kein Riesen-Unterschied.



[Blazer81]

Ich hatte es von der Bedienung her gesehen. Du müsstest nur einen Schalter bedienen anstelle von zweien. Bei Löten hat es keinen Vorteil, das stimmt.



[dubbel]

ach so, stimmt auch wieder.
