Speaker Seriell oder Parallel geschaltet?

[Lum]

Sorry dass ich den 10001. Impedanz-Thread starte, bin mir hier aber einfach nicht sicher.

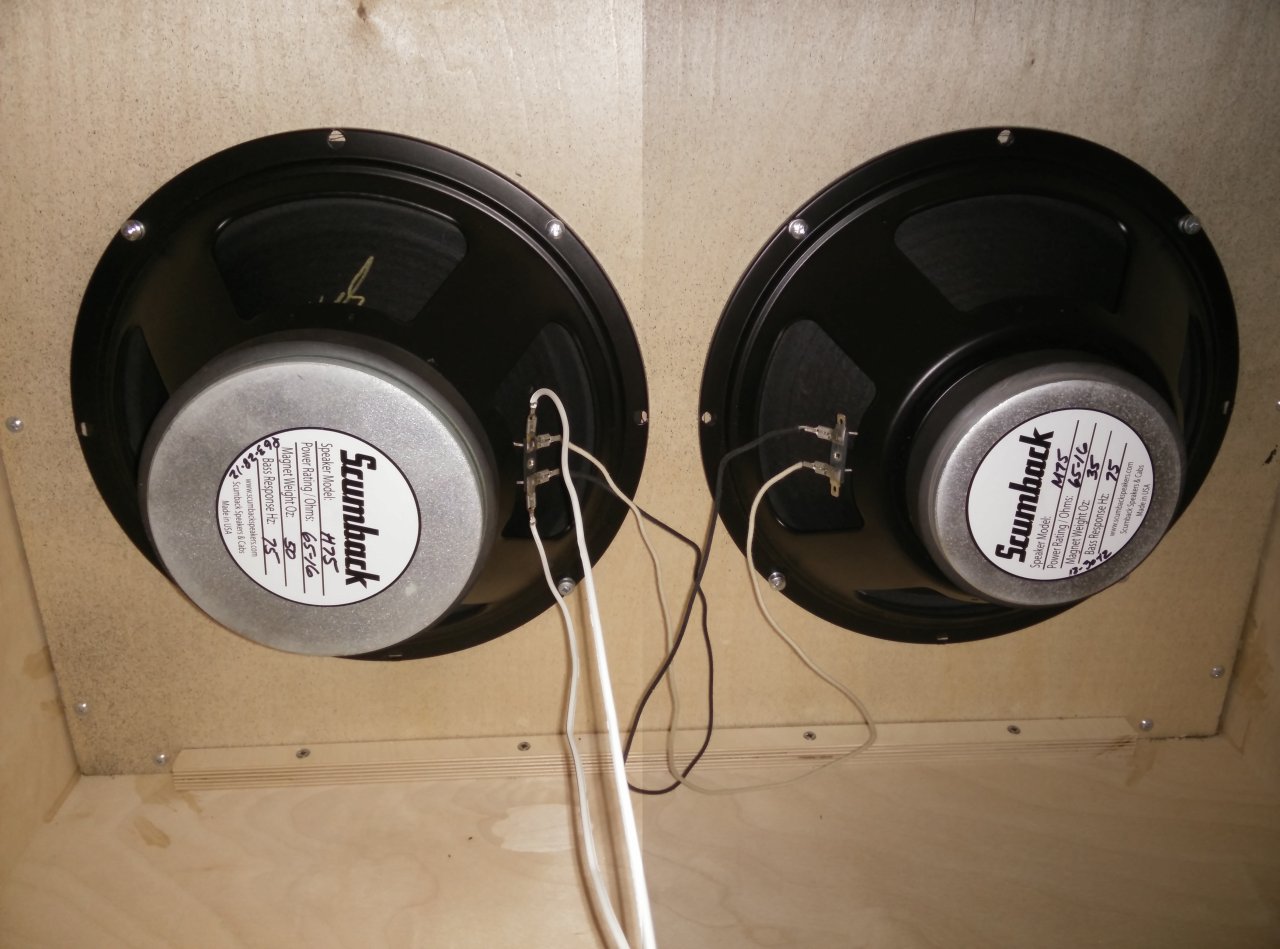

Habe eine gebrauchte Box erstanden mit 2 Speakern a 16 Ohm.

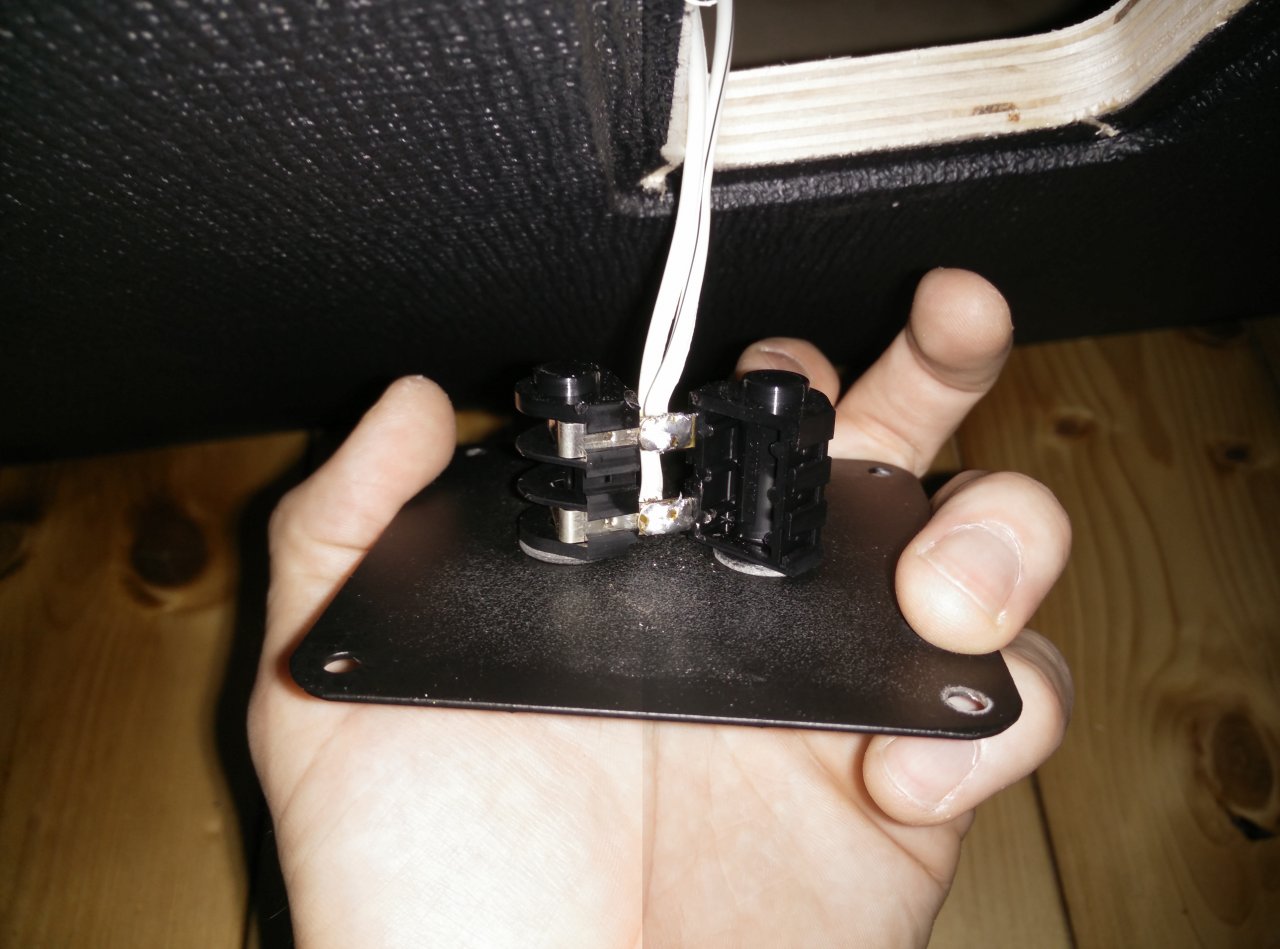

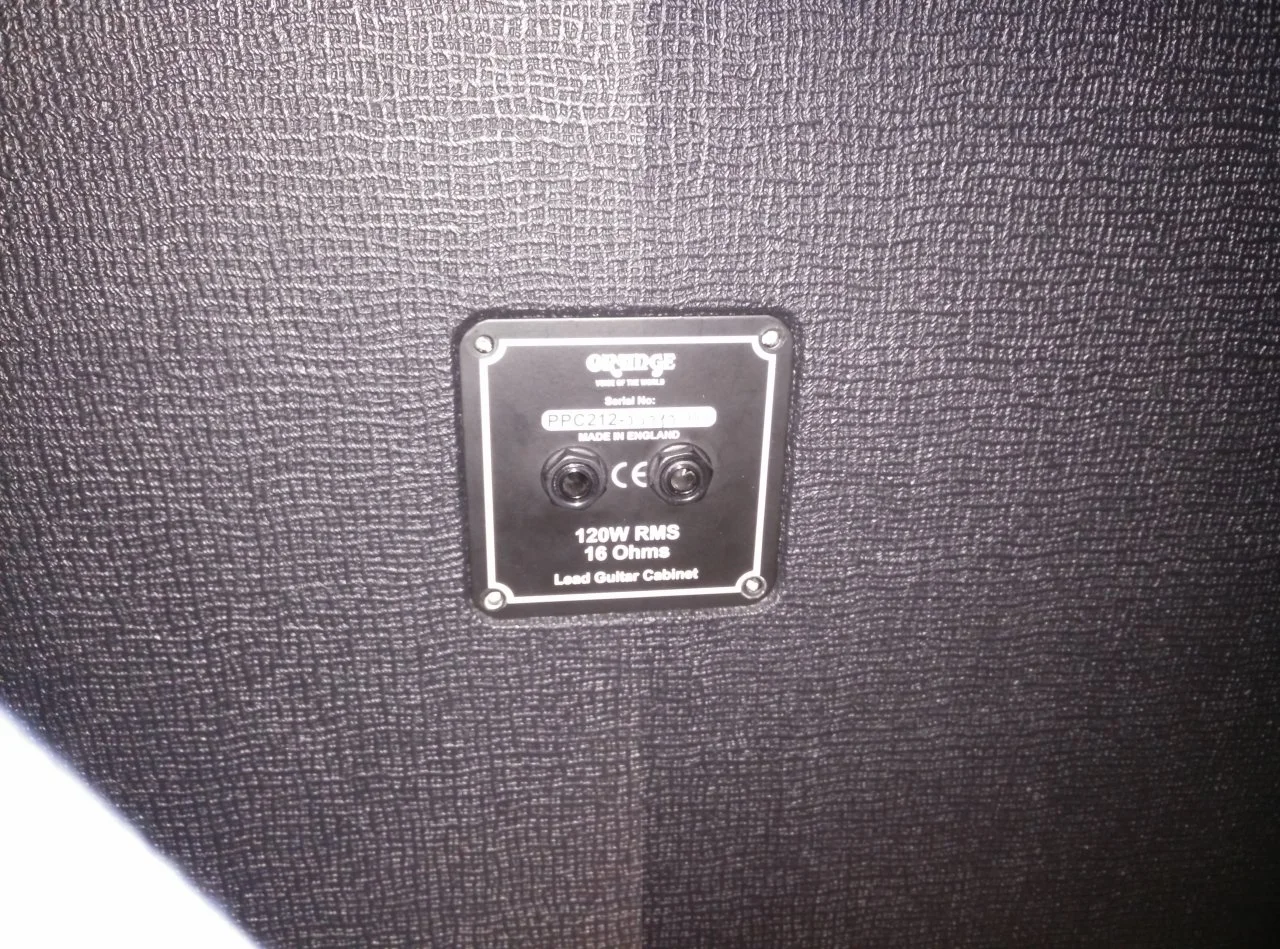

Das Masse & Signal Kabel sind an beide Eingänge der Box verlötet. (beide Buchsen "teilen" sich die Kabel)



Welche Impedanz liegt nun an einer der Buchseneingänge?
Die Speaker sind Parallel verschaltet, oder? Also müsste an einer Buchse 8 Ohm liegen? Sehe ich das richtig?

Bonusfrage: Welche Impedanz ergibt sich wenn ich einen Amp an beide Buchsen anschließe?

Vielen Dank vorab

P.S. Ich bin nochmal so dreist und frage gleich noch zum Amp:

Wenn ich hier 8 Ohm einstelle und zwei Boxen anschließe, erwartet der Amp 2 x 4 Ohm oder 2 x 8 Ohm?



[Hans_3]

1. Richtig. 8 Ohm.

2. Es bleiben 8 Ohm. Wobei die zweite Buchse für den Anschluss einer weiteren Box gedacht ist, nicht für einen doppelten Anschluss zum Amp

3. 2 x 16 !

PS: Abb. ist hoffentlich nicht Dein Amp? Wegen der 115 Volt ...



[Markusaldrich]

Stell doch erst mal den Stromanschluss von 115Volt auf 220 Volt. Das macht mir mehr sorgen.



[Lum]

Hey,

Vielen Dank schon mal!
Nein ist nicht 100% mein AMP, der steht auf 220v (habe einen ors100)

Also 2 x 8 ohm boxen muss ich dann den AMP auf 4 ohm einstellen.
Das kommt so weil diese dann in Reihe laufen?



[Hans_3]

Also 2 x 8 ohm boxen muss ich dann den AMP auf 4 ohm einstellen.
Das kommt so weil diese dann in Reihe laufen?

Nein, weil sie parallel laufen!

Vielleicht doch noch mal das Grundwissen draufschaffen?

https://www.musiker-board.de/threads/grundwissen-verstärker-boxenverkabelung-version-3.416198/
