Tascam 2488 Modding vs. Tascam DP24

[Kilo81]

Mahlzeit,

ich nutze ja zur Zeit das Tascam* DP24 SD und bin, naja, eigentlich zufrieden. Jedoch hat Tascam* beim offiziellen Nachfolger vom 2488 ziemlich viele Sachen einfach rausgeworfen. Laut Tascam* wohl aufgrund des Preises. Völlig unverständlich wie ich finde, denn vieles ist einfach nur eine Frage der Programmierung und Software-Implementierung. Die packen beim DP24 extra Drehregler für den EQ ins Gerät, schaffen es aber nicht die Faderpositionen abzuspeichern.
Wie dem auch sei, ich habe mir heute mal wieder ein Tascam* 2488 über Kleinanzeigen geschossen welches ich parallel nutzen möchte aber zuvor komplett zerlege und modifizier (mal wieder).

Was wird gemacht:

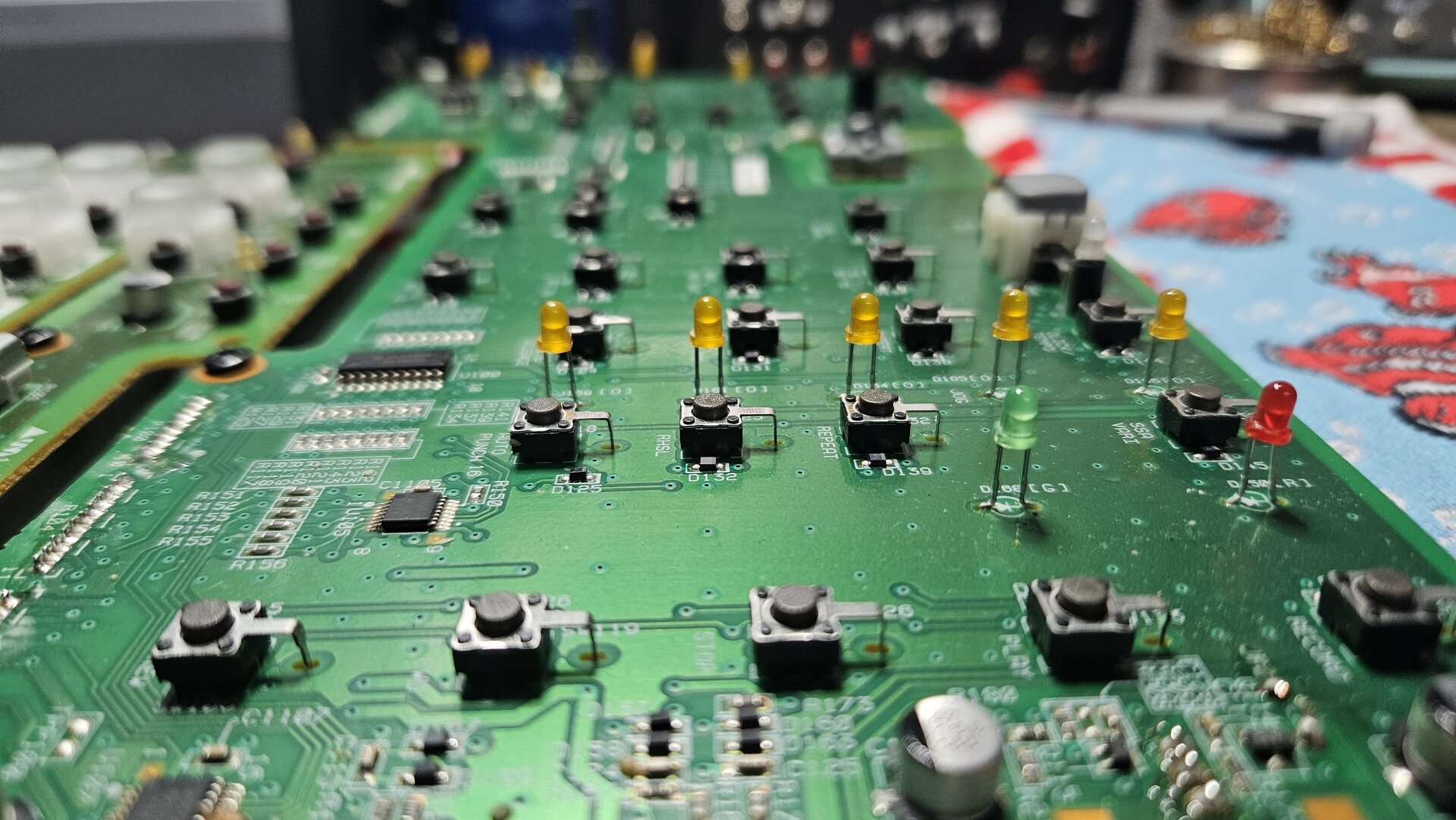

• Alle Taster werden ausgetauscht da die originalen ihren Geist entweder aufgeben oder bereits aufgegeben haben und keinen guten Kontakt mehr haben
• Einbau einer LED die die eingeschaltete Phantom Power Speisung anzeigt. Kommt direkt neben dem Schalter für die Phantom Power
• SSD einbauen. Logischer Schritt. Schon einmal gemacht und hat super geklappt.
• Input H an der Vorderseite wird nach hinten gelegt und per Schalter wählbar gemacht zwischen Gitarreneingang und "normalen" Eingang, so wie beim DP24 eben. Will vorne keine Anschlüsse haben.
• Hintergrundbeleuchtung LCD. Entweder tausche ich die Beleuchtung wieder gegen eine weiße aus oder ich investiere direkt in ein weiß/blaues LCD. Mal schauen
• Faderbeleuchtung. Hatte ich schon mal gemacht. Einfach einen LED Streifen unter die Fader. Sieht super aus. Je mehr Licht, desto höher steht der Fader
• Potiknöpfe werden gegen modernere getauscht
• Seitenteile aus Kunststoff gegen Holz getauscht oder in Holzoptik geklebt. Mal schauen. DM3200 lässt grüßen
• Eventuell mache ich mir nochmal Gedanken die HD, CD-Brenner und das Netzteil auszulagern. Dadurch könnte man den Boden vom Gehäuse, wenn man die hinteren Anschlüsse noch verlegt, weglassen und so das Gerät flacher bekommen. Mal schauen.

Das sind so die größten Sachen die ich vorhabe. Ich werde das Ganze hier per Fotos und "Baubericht" mal festhalten wenn Interesse besteht. Wenn nicht mache ich es trotzdem!



[Kilo81]

Hui, hier ist ja die Hölle los. Gebt mir etwas Zeit mit der Beantwortung eurer Fragen!

So, heute klingelte der Postmann. Nur einmal, aber immerhin.

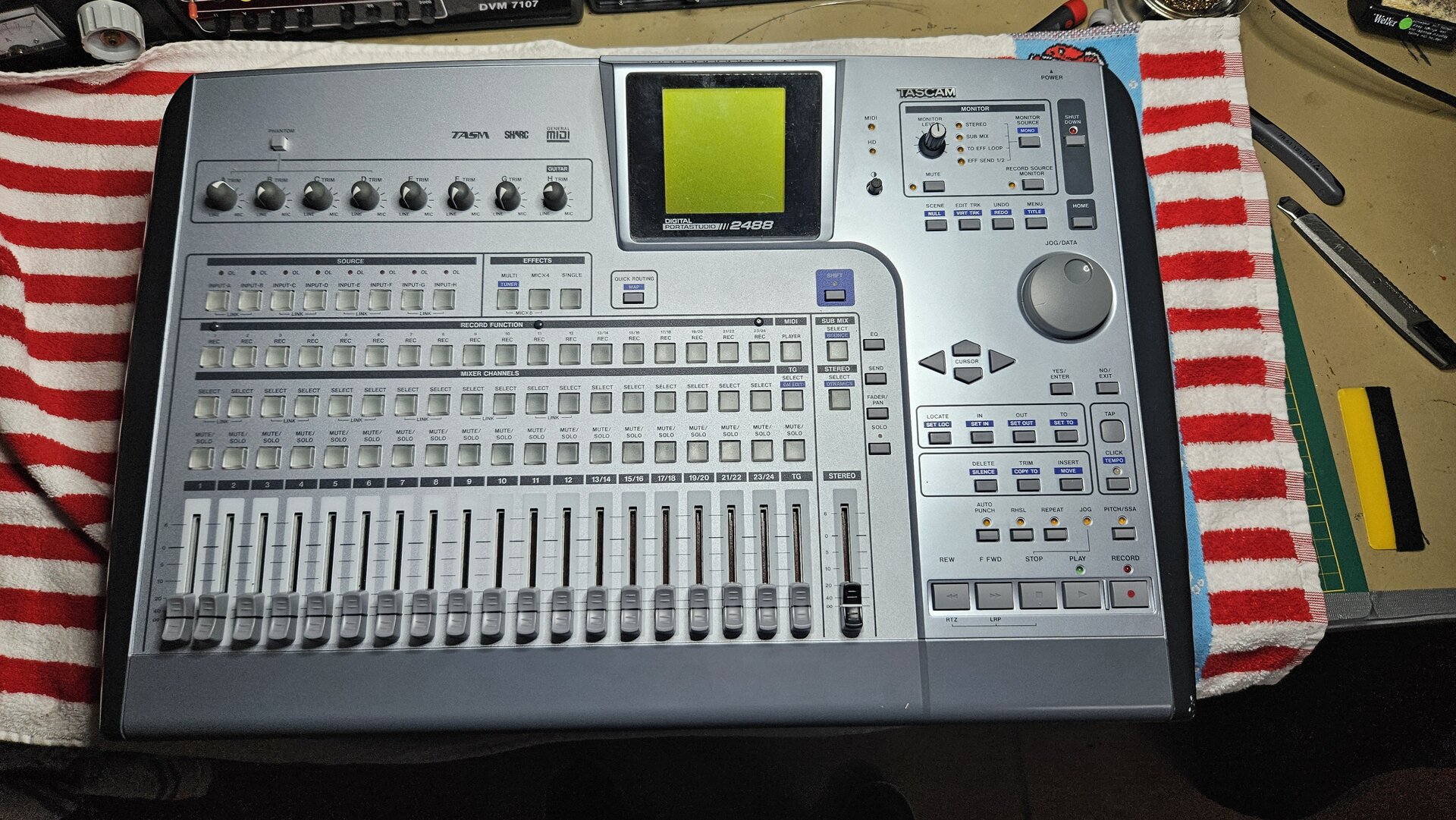

Da ist das Ding, in seiner vollen Retropracht. Hach waren das noch Zeiten. Leider kann ich noch nicht mit ihm spielen sondern werde es jetzt erstmal komplett kernsanieren!

Uffjeschraubt und reingekickt...
Alles an seinem Platz. Man könnte fast denken, man hätte hier das Innenleben eines 486er IBM PC vor sich. Naja, soweit weg ist der Gedanke gar nicht. Das Netzteil kommt gleich mit mehreren Spannungen daher, Festplatte und CD Brenner kommunizieren über den IDE Standard. Wobei eher EIDE.
Wie auch immer...

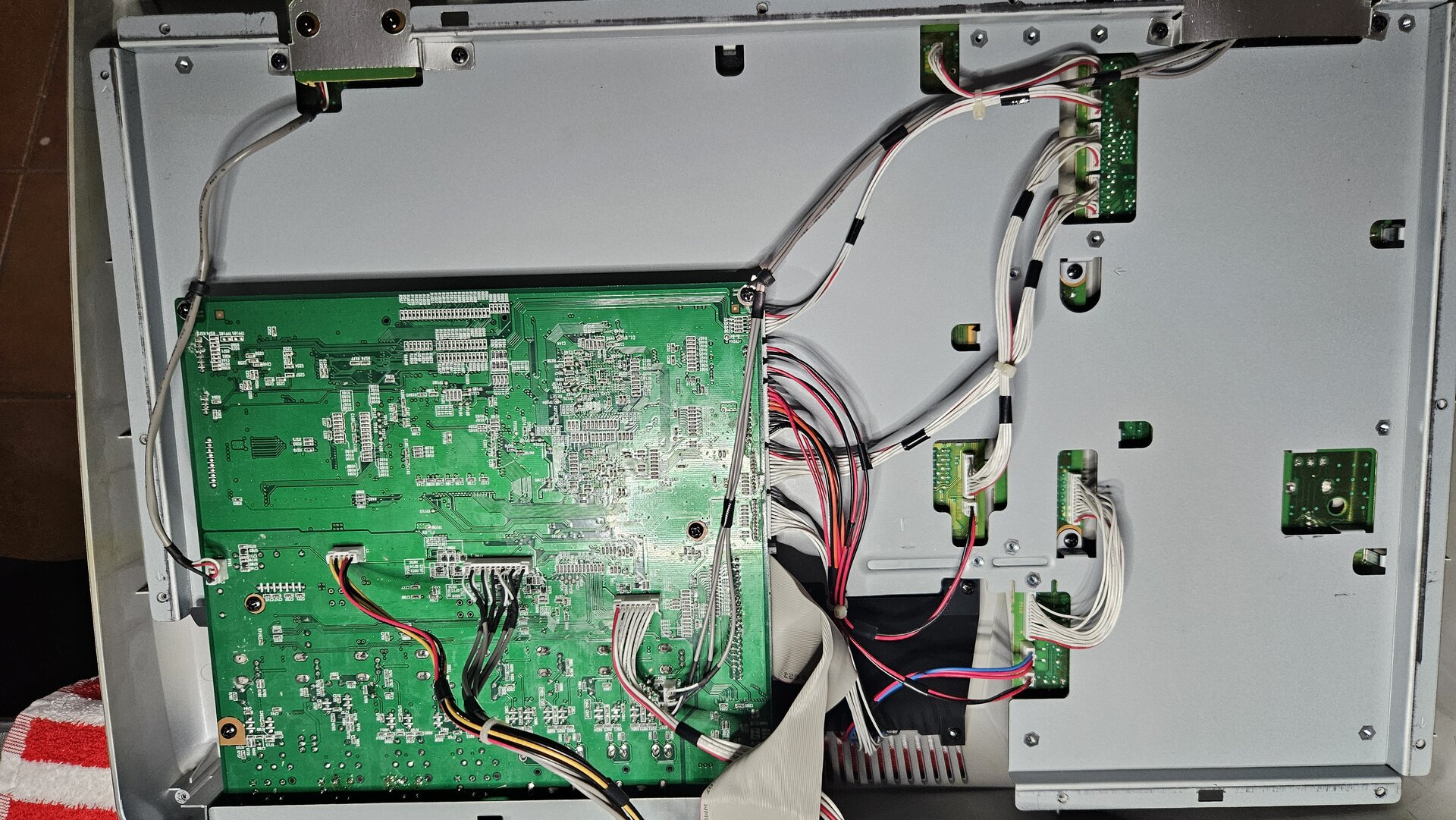

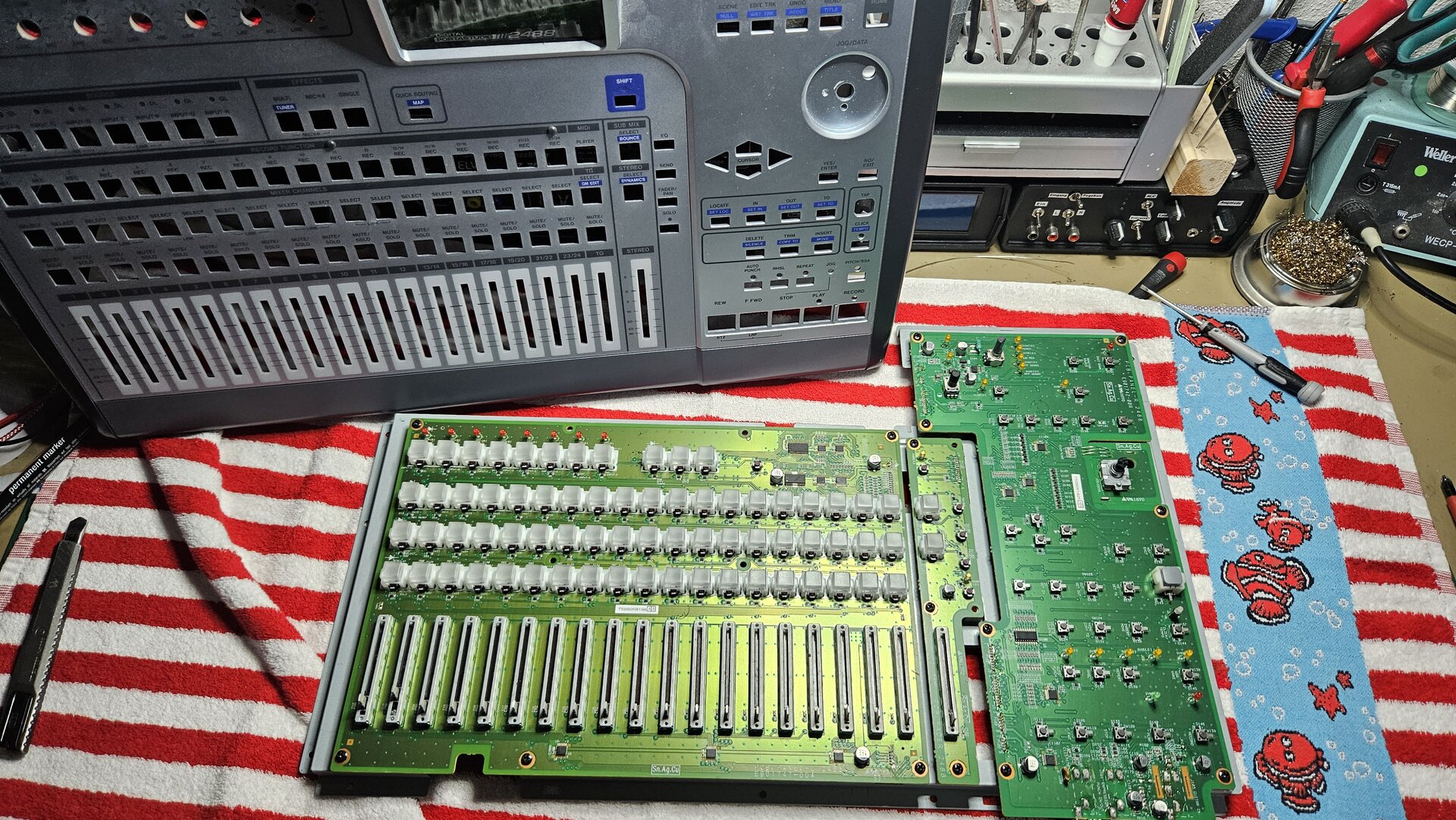

Oooooch, jetzt isses zerlegt
Jetzt wird erstmal alles sauber gemacht. Jede Ritze und Rille. Aus den Fadern werden die letzten 20 Jahre Homestudio-Staub entfernt, die Platinen werden gereinigt und das Gehäuse bekommt eine Wäsche.

Danach kümmere ich mich um den Übeltäter schlechthin. Denn die Mikrotaster dieser Platine sorgten bei 2/3 aller Tascam* 2488 Nutzer für große Sorgen dank Kontaktproblemen. Gerne wurde hier zu Kontaktspray geraten und gegriffen was aber, und das weiß ein Elektroniker, nur temporär hilft. Vor allem wenn man nur von außen reinsprüht und gar nicht richtig in die Taster kommt solange man das Gerät nicht zerlegt.
Ich habe bislang immer die Taster getauscht und fuhr damit einwandfrei, Sorgenfrei an ihr vorbei. Öhm sorry, das war von den FANTA4.
Also ein Tausch war für mich bislang die bessere Lösung und der Druckpunkt der neuen Taster war auch wesentlich besser als die der alten.

So viel zum heutigen Stand. Jetzt erstmal was essen, duschen, Bierchen aufmachen und den Lötkolben hochfahren!



[Kilo81]

Taster sind getauscht, Schalter für die Phantomspannung überarbeitet und.... ja die Gitarrenbuchse.... Eigentlich hatte ich vor, diese diesmal nicht einfach nach hinten zu verlegen sondern den Eingang H auf der Rückseite umschaltbar zu machen zwischen Line/Mic und Gitarrensignal.
Aber ohne Schaltplan wird das schwierig hier durchzublicken. Reverse Engineering ist hier echt ein Krampf.
Eventuell werde ich dann doch die Buchse nur nach hinten legen und gut ist Schade eigentlich, wollte es auch schaltbar machen mit LED Anzeige wie beim DP-24.

PS: Hier ist ja wirklich nichts los im Thread
Fahrt mal eure DAW runter und kommt mal rüber zur harten Ware



[Basselch]

Hallo, @Kilo81 ,

sehr schönes Projekt, aber eben sehr speziell Ich bin eigentlich gleichfalls ein Tascam-Hardware-Fan, habe beim Aufnehmen aber früher eher die Schiene "S-VHS-Bänder" mit einer DA-38 und DA-88 benutzt. Auch tolle Geräte, aber eben andere Schiene.
Ich bin selbst nur einmal mit einem Gerät aus Tascams DP-Reihe in Berührung gekommen, das ist wirklich Ewigkeiten her, aber ich entsinne mich noch, daß das ein sehr angenehmes Arbeiten war.
Bin gespannt, wie es weitergeht!

Viele Grüße
Klaus

P.S.: Von wegen "nichts los" - schon deutlich über 200 Aufrufe. Leser sind also schon da...



[killnoizer]

Habe den Thread eben erst entdeckt, du hast mir ja nicht Bescheid gesagt .

Ich habe meine zweite DP in Betrieb, mit der 2488 habe ich auch schon geliebäugelt, dann allerdings die NEO Variante. Hauptsächlich wegen dem MIDI out...

Danke für die Anleitung, ich bin dabei !



[Kilo81]

Danke schön ihr beiden
Ja ok, Leser scheint es ja dann doch zu geben.

Das Neo kann ich wirklich nur empfehlen, war mir jetzt aber zu teuer, dafür das ich ja noch das DP-24 parallel habe.

Ja das DP ist ein tolles Gerät aber gerade im Tascam Forum tauchen immer wieder Leute auf die nach dem Umstieg vom 2488 zum DP völlig enttäuscht sind. Hätte Tsscam es 100-200 Euro teurer gemacht und dafür wichtige Sachen vom 2488 übernommen wäre es mMn. trotzdem noch gut verkauft worden. Naja sei es drum.

Wenn alles fertig ist mache ich mal ein Vergleichsreview beider Geräte.



[Kilo81]

@killnoizer
Bescheeeeeeeid!

So, der erste Umbautag wäre geschafft.

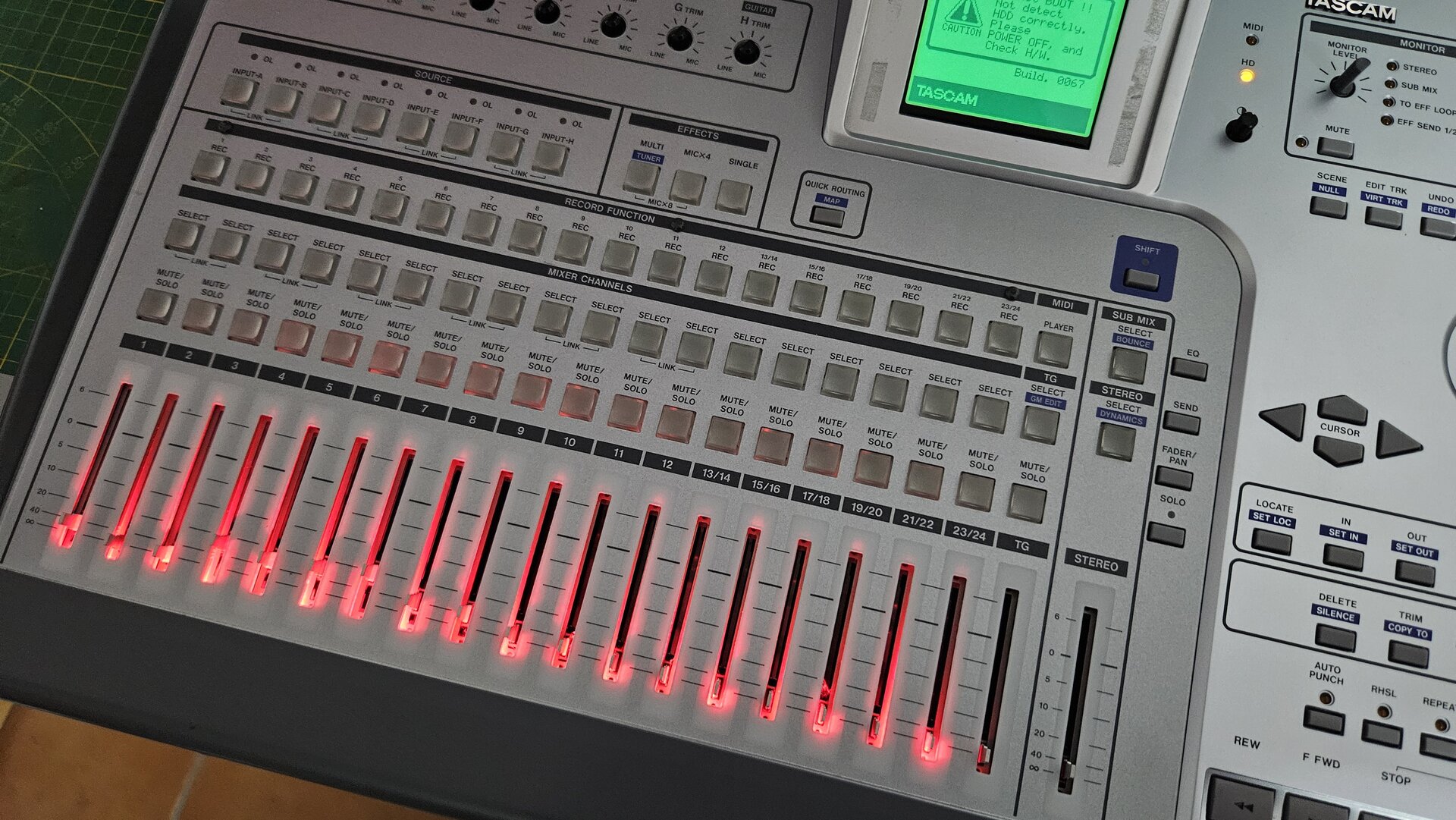

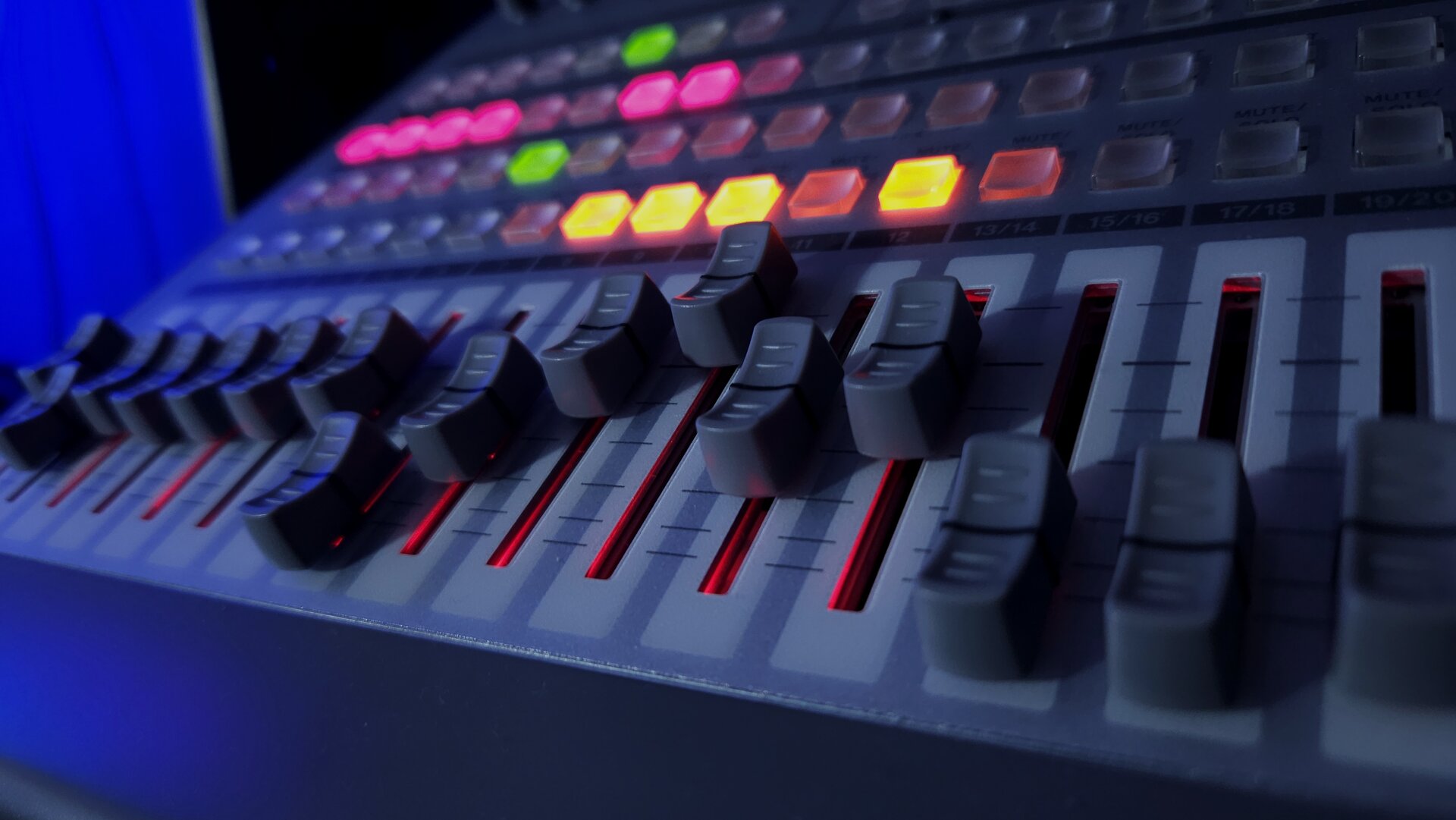

RGB Faderbeleuchtung mit unterschiedlichen Helligkeitsstufen. Umschaltbar per Tastendruck auf der Rückseite vom Gerät. Und natürlich kann man es auch ausschalten.

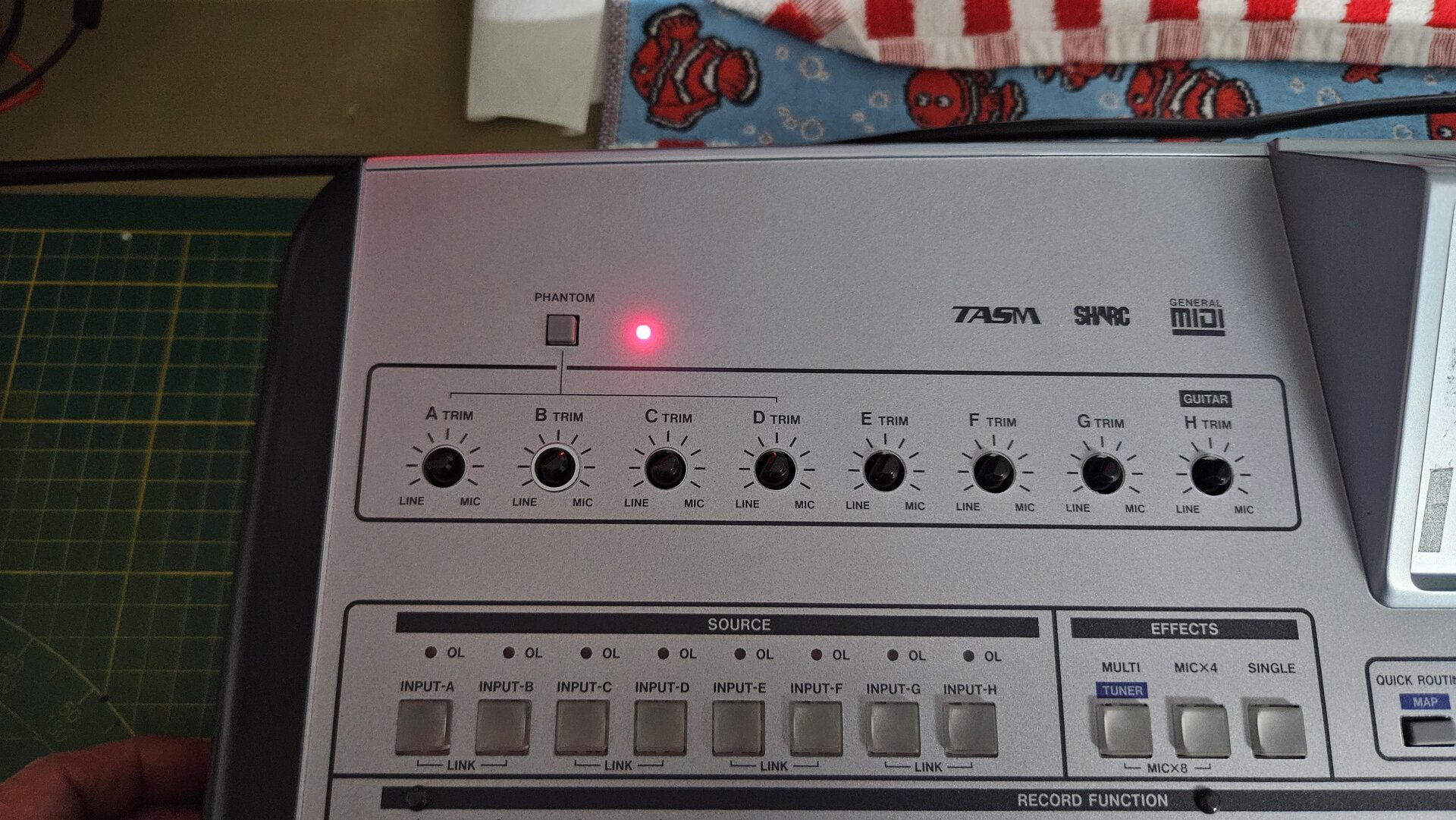

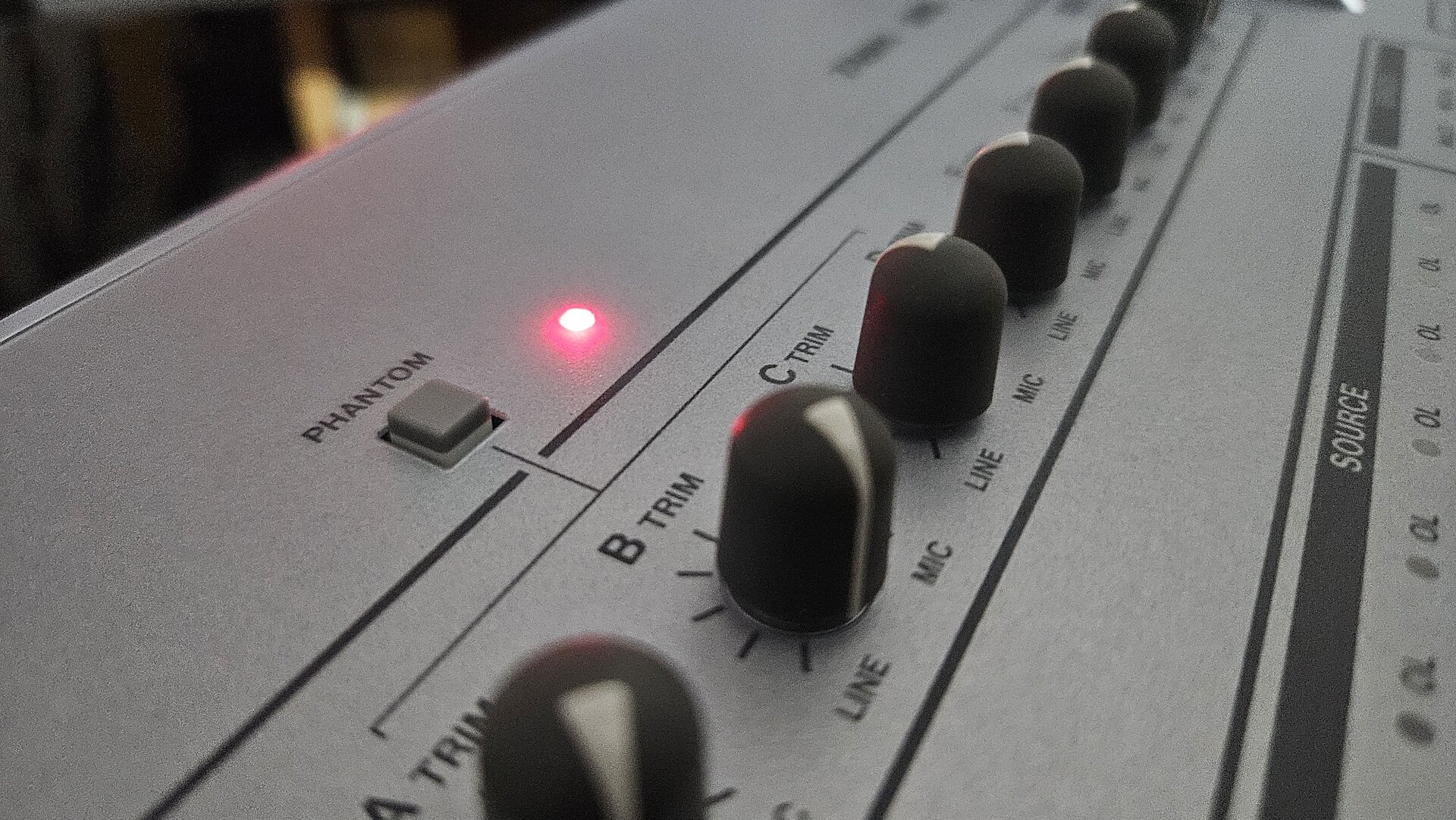

LED Anzeige bei eingeschalteter Phantomspannung. Finde ich sehr hilfreich da man es direkt und auch von weitem erkennt.

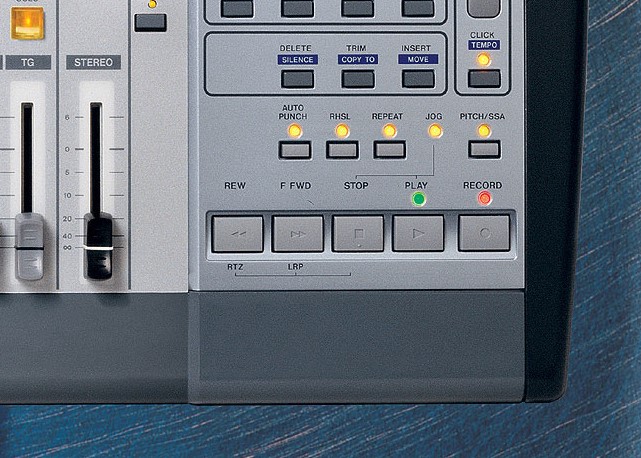

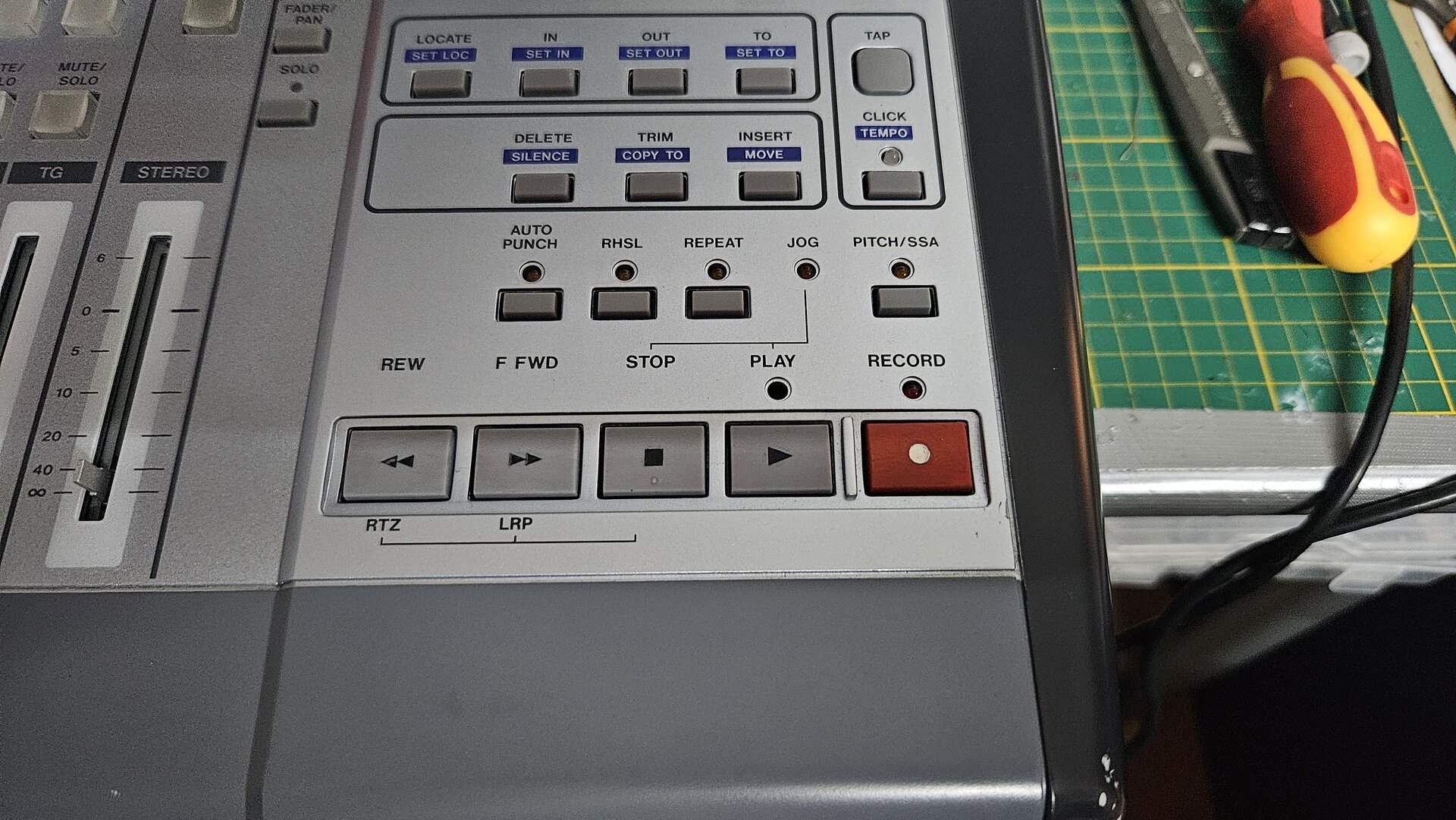

Transportfeld farblich an die DM und SX Pultreihe angepasst

Außerdem:
- Gitarren/Bass Buchse von vorne nach hinten gelegt.
- Mikrotaster ausgetauscht
- komplett gereinigt

Kommt noch:
- Festplatte gegen SSD tauschen
- Hintergrundbeleuchtung LCD tauschen
- Seitenteile Holzoptik (mal schauen)

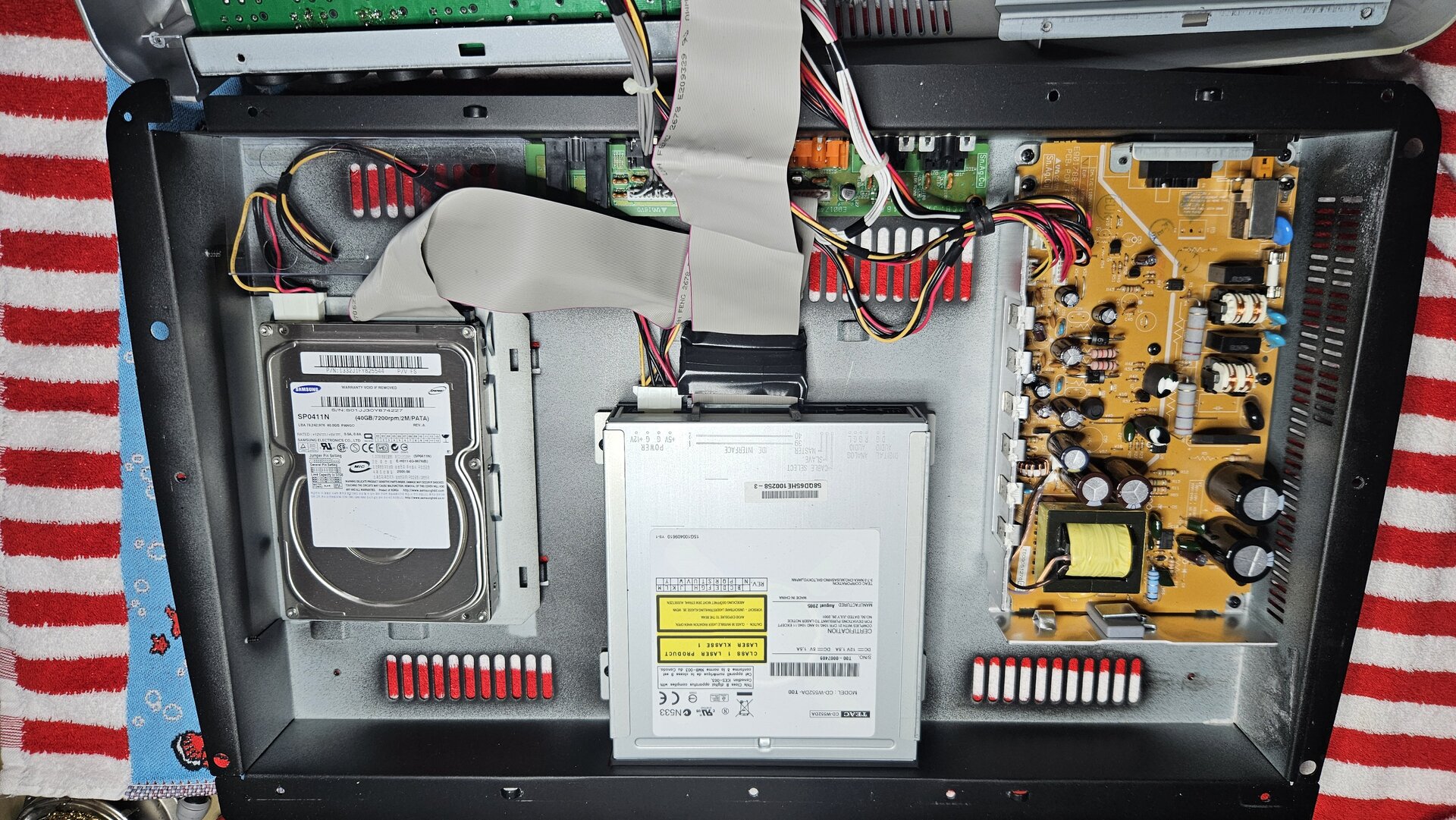

- irgendwann mal das Unterteil vom Oberteil trennen und Netzteil, Festplatte sowie CD Brenner auslagern damit das Gerät genauso flach wird wie das DP24



[Kilo81]

Mahlzeit,
heute wurde wieder gebastelt...
Standardmäßig musste man zum aufnehmen die Play und Record gemeinsam drücken. Beim DP ist es nicht mehr so, da reicht es wenn man nur noch die Record Taste drückt.
Joar und genau das habe ich beim 2488 jetzt auch implementiert. Nötig dafür war lediglich eine Diode. Wenn man jetzt auf Record drückt dann schickt die Taste ihr Signal gleich noch mit auf den Play Button. Andersrum wird gesperrt. Top!

Aus Platzmangel kann ich leider kein schönes LED VU Meter für den Stereobus einbauen
Dafür gibt es dann aber eine Clipping LED samt Schaltung. Immerhin ein bißchen Bling-Bling.



[Kilo81]

Wer von euch hatte eben nochmal gesagt, dass kein Platz für ein VU Meter da wäre?
Am A*** die Räuber. Dann macht man sich eben einen Platz.

Musste ins Gehäuse einen Ausschnitt feilen und ebenso in der Abdeckscheibe. Okay... Ausschnitt ist ein wenig schief geworden. Sieht man aber nur wenn man es weiß und genau draufguckt. Egal. Ein bißchen Schwund ist immer.

VU Meter ist übrigens eine kleine, von mir entwickelte Platine mit Mikrocontroller. Wollte eigentlich mal eine Meterbridge bauen.

Achso, ja.... theoretisch könnte man links neben das Display noch eine Platine setzen und hätte ein Stereo-VU Meter.
Ich habe aber keinen Bock mehr und bin froh, dass das jetzt hier einigermaßen geklappt hat.

Edit:
Ist das geil. Es funktioniert auch noch!

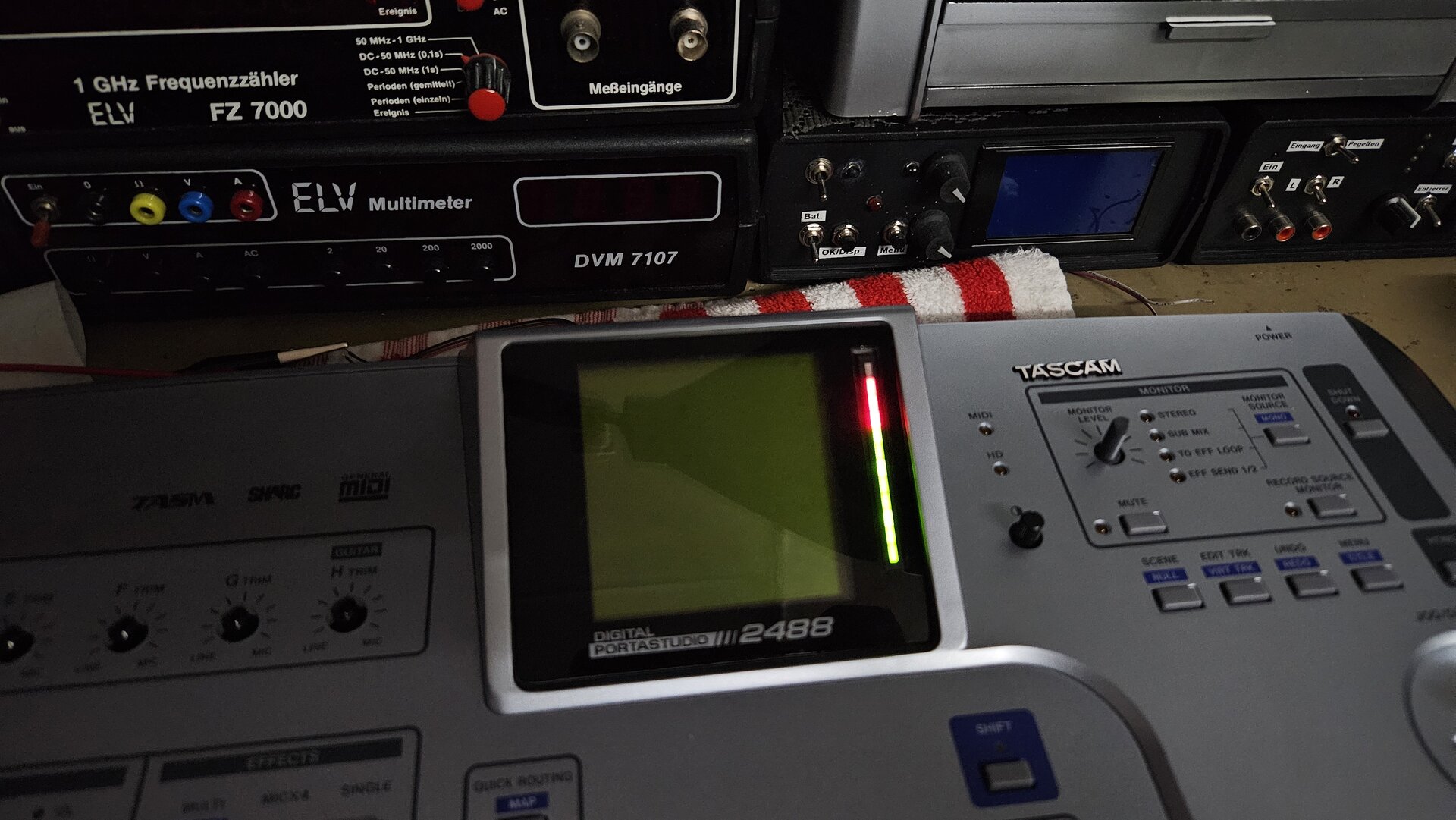

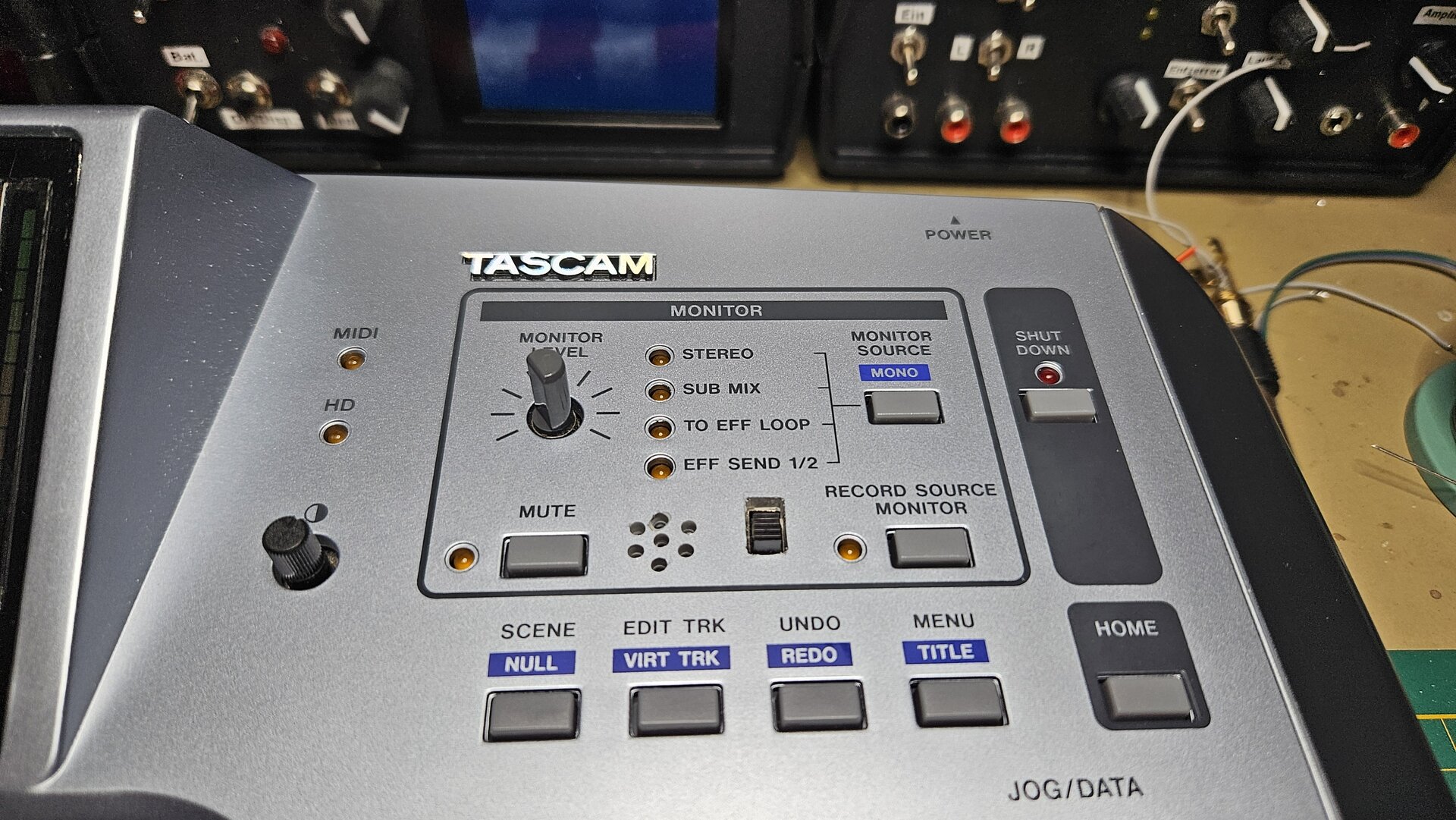

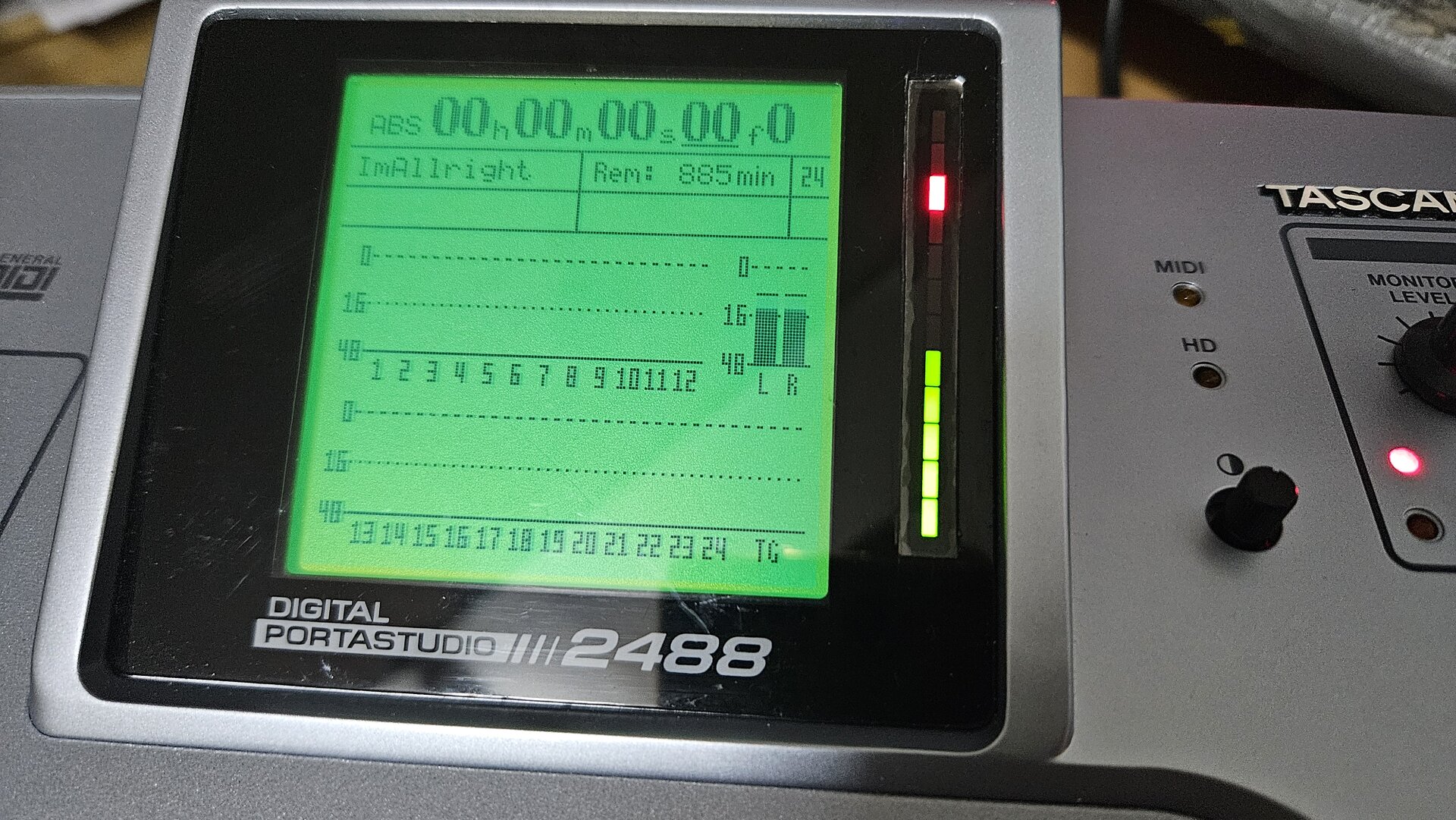

Jetzt habe ich eine Clipping Anzeige für den Stereobus und ein VU Meter für den Monitorausgang. Wobei das ja dann natürlich nur Just for fun ist. Aber egal.



[Kilo81]

Habe noch verschiedene LED Backlights für Smartphones rumfliegen. Die sind super hell und bestens geeignet für einen Austausch. Aber: die brauchen zum Teil zwischen 25 und 30 Volt und ich kann sie nicht passend zurechtschneiden.

Also muss wohl doch eine neue EL Folie her.



[Kilo81]

Jetzt habe ich mal zufällig in das Handbuch vom DM 4800 geguckt. Das Ding hat eine Talkbackfunktion und zwecks Signalverfolgung und Einstellung einen Rauschgenerator.
Mhh.... könnte man ja auch noch integrieren.

Also mal angenommen der Sänger steht in seiner Kabine und ich sitze im Regieraum. Will ich ihm jetzt was sagen bräuchte ein ein simples Dyn. Mikro an einem Input vom Tascam, weise den Eingang einer Spur zu, schalte die Spur scharf und kann dann ins Mikro quatschen und über den Monitor Ausgang hört er mich.
Baue ich jetzt ein kleines Mikro + Verstärkerschaltung ins Gerät, eine Taste und eine Mikrocontrollerschaltung die genau diese Vorgänge oben automatisch vornimmt + Abschaltung des Eingangs falls was dran hängt dann habe ich eine simple aber clevere Talkbackfunktion ohne zusätzlicher Peripherie. Gleiches gilt für den Rauschgenerator. Krasse Idee.
Ich glaube das Tascam wird mal eine richtige Workstation



[Kilo81]

Und fertig ist die Talkbackfunktion.
Ok. Bei einem Loch fürs Mikro total verbohrt aber was solls. Ist ja auch ein altes Gerät.
Habe vorerst auf die Mikrocontrollerschaltung verzichtet.
das heißt: Eingang G scharfschalten, den schwarzen Schalter einschalten und losquatschen. Ganz ohne externes Mikro.

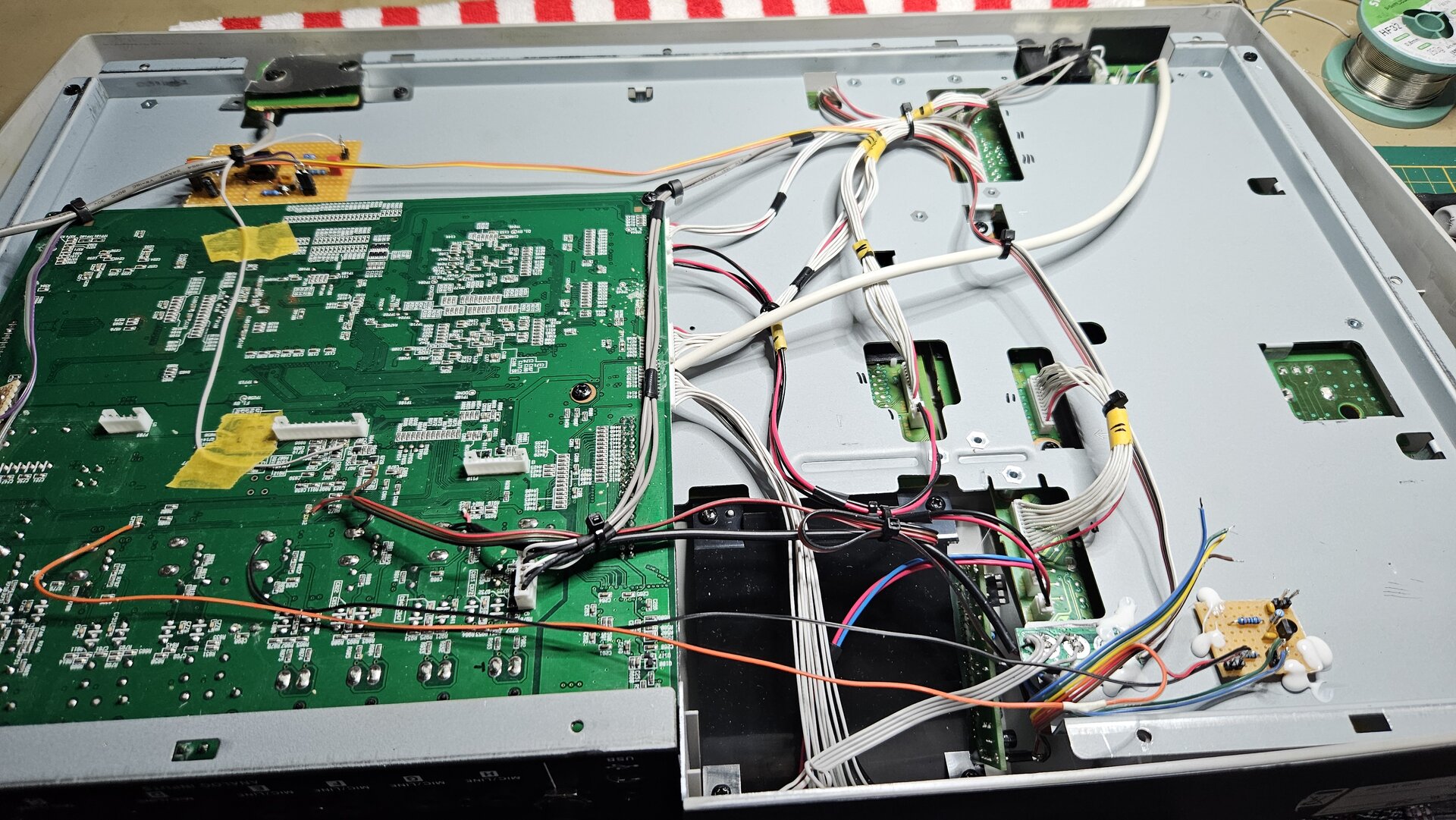

Verkabelung im Inneren. Was ein Durcheinander.



[Kilo81]

So... hiermit mache ich erstmal Feierabend!
Anbei nochmal ein paar Eindrücke vom "neuen" 2488

Talkback und Voice Recorder. Mit roter LED bei Aktivierung

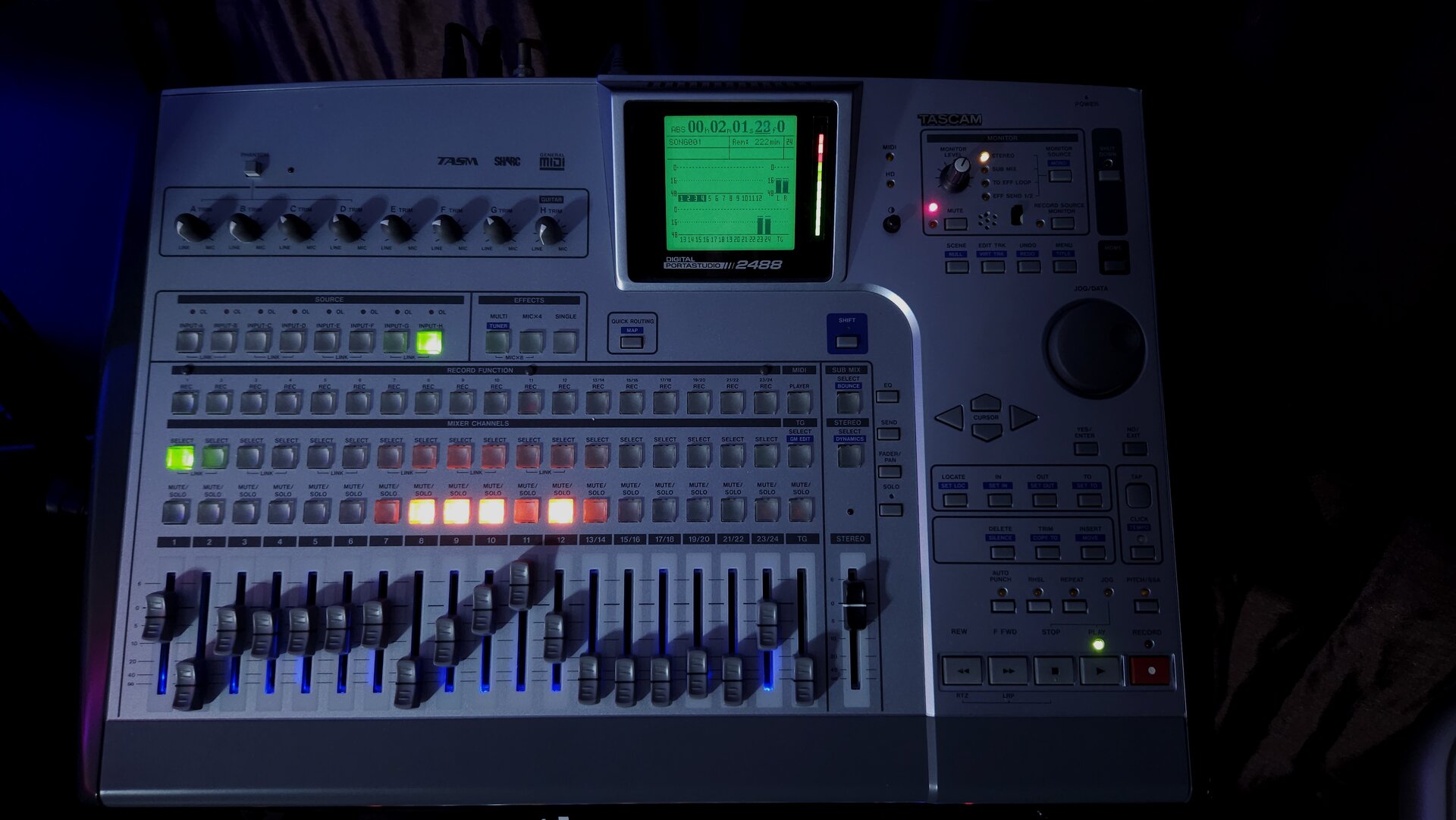

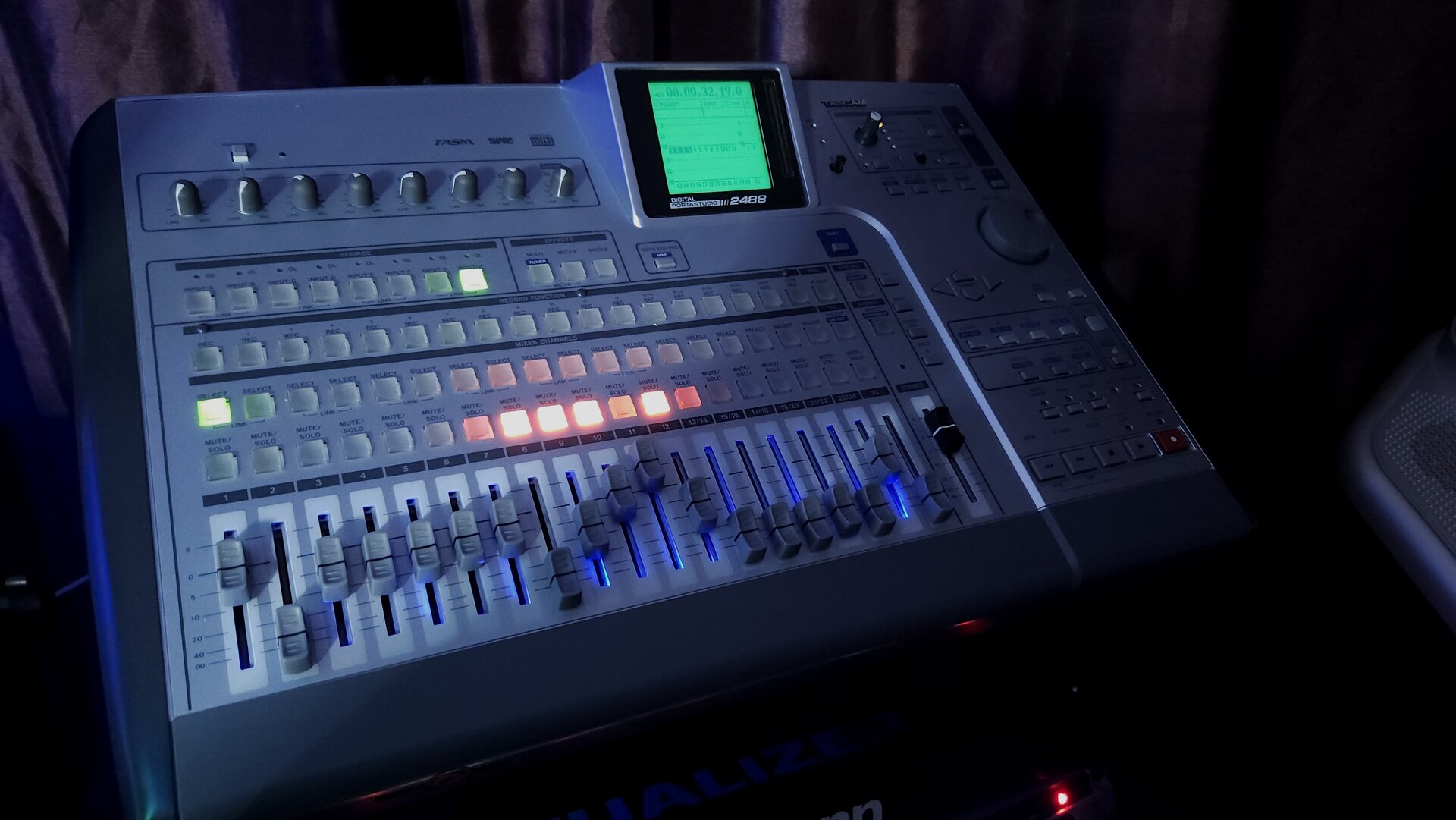

In voller Pracht

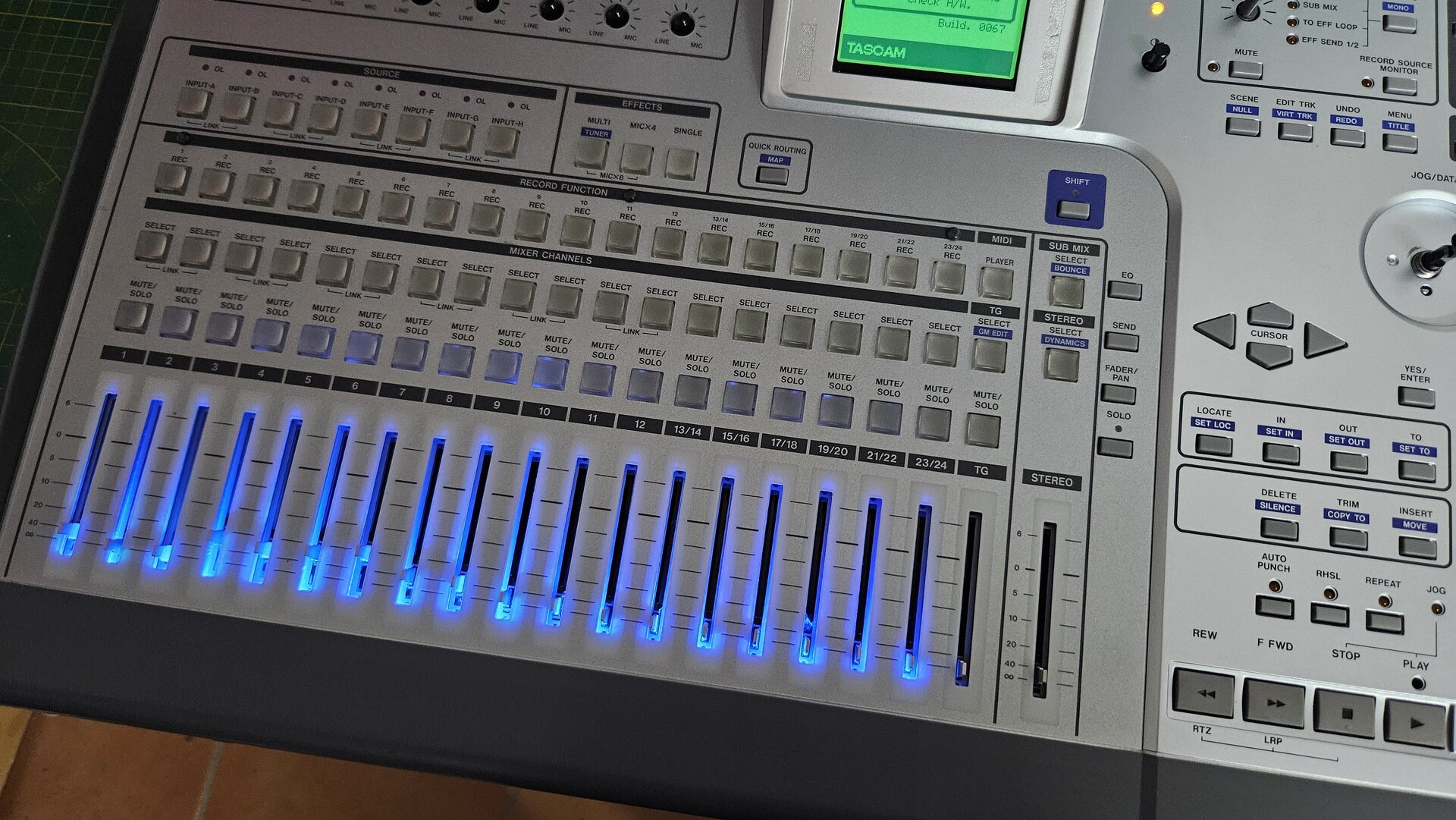

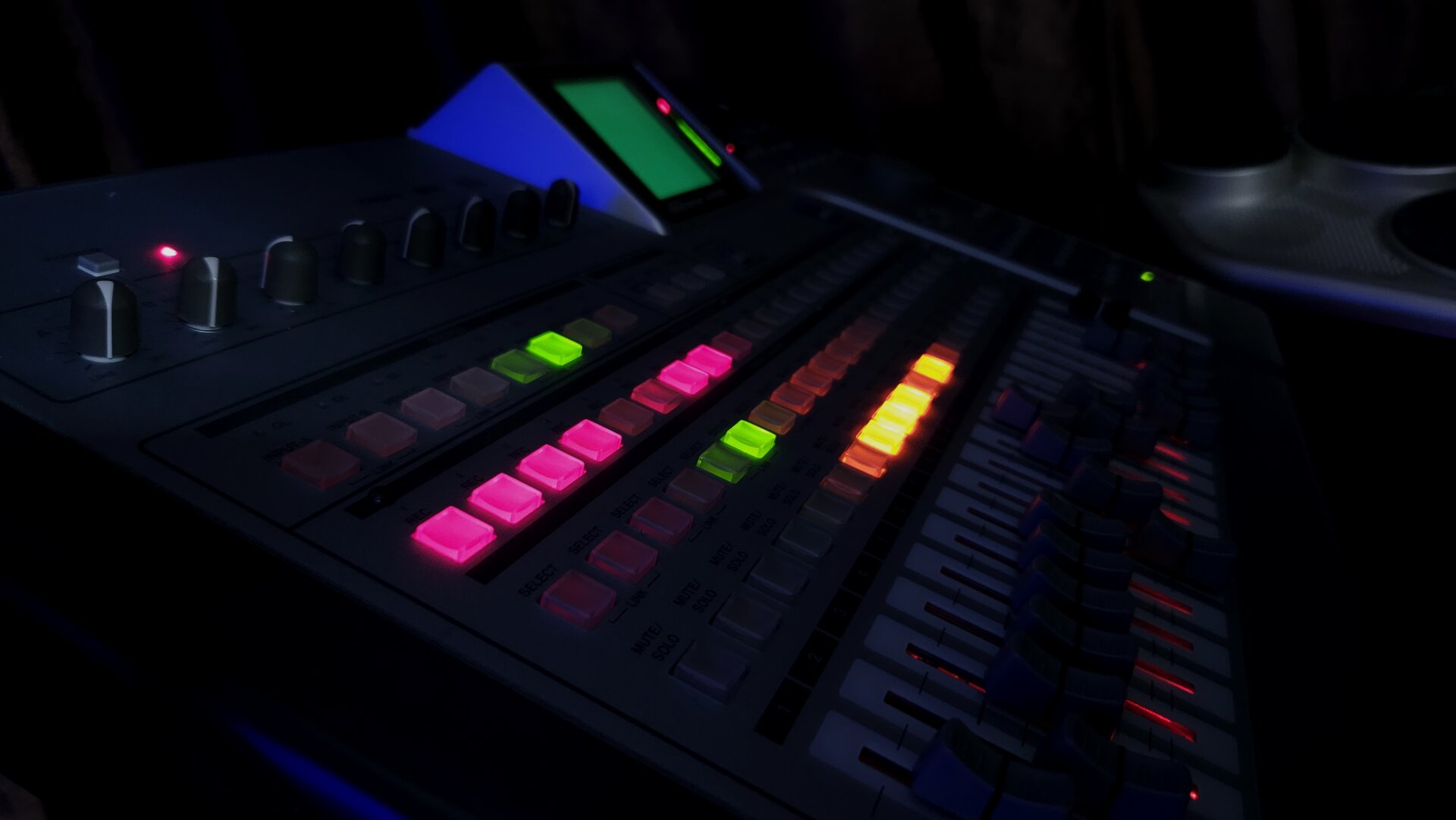

Je mehr Licht man sieht, desto höher stehen die Fader. Genial!

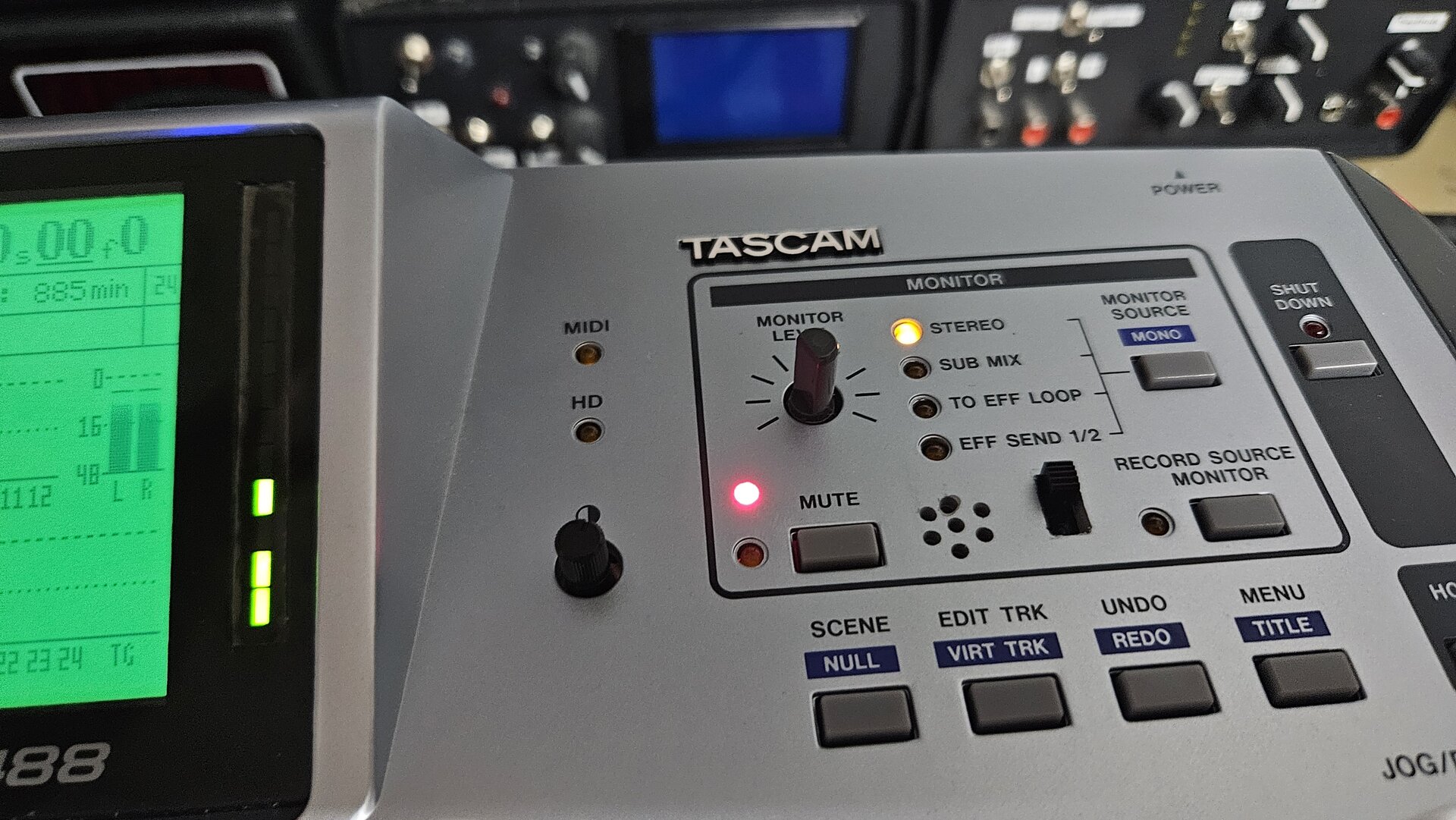

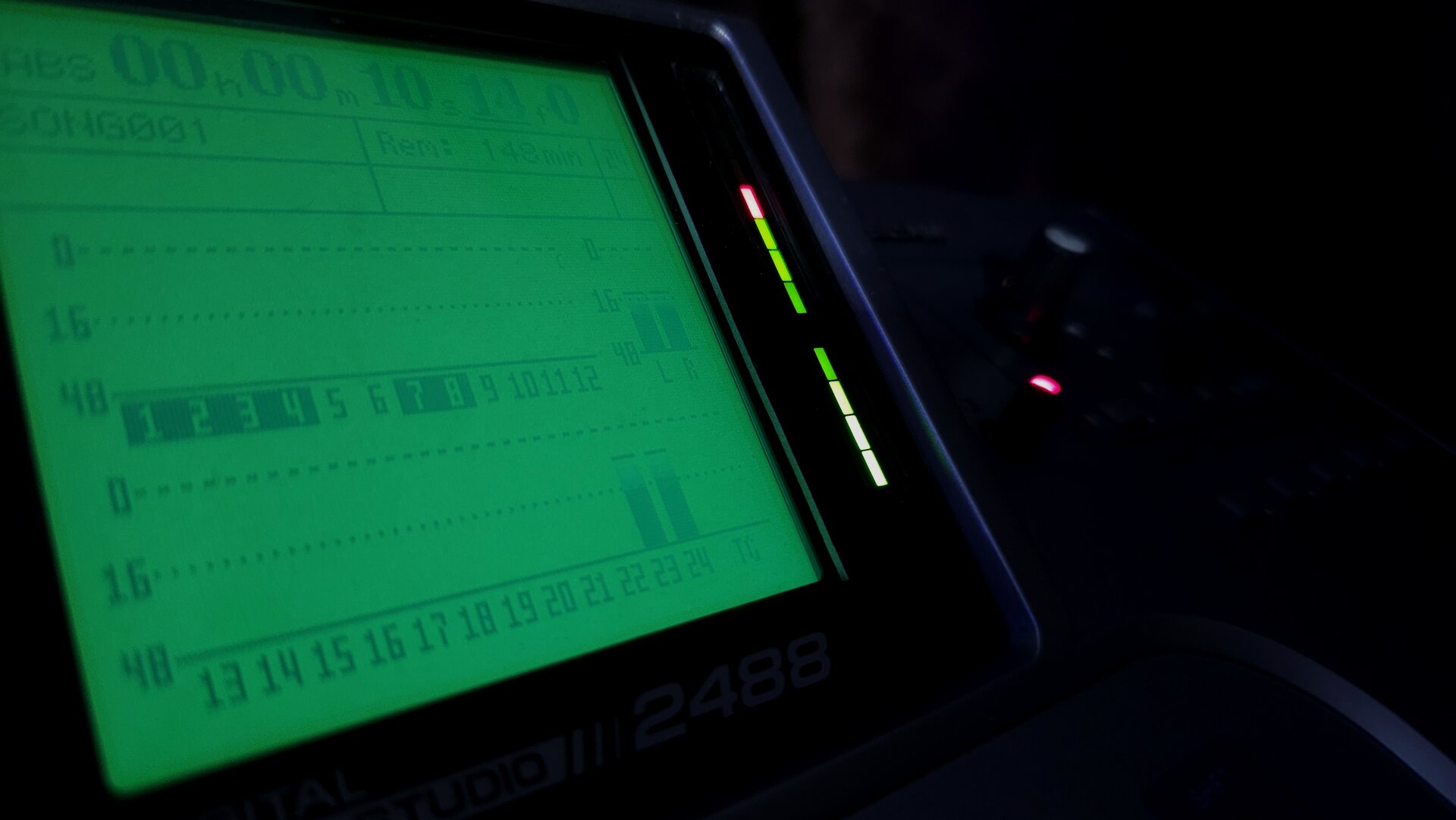

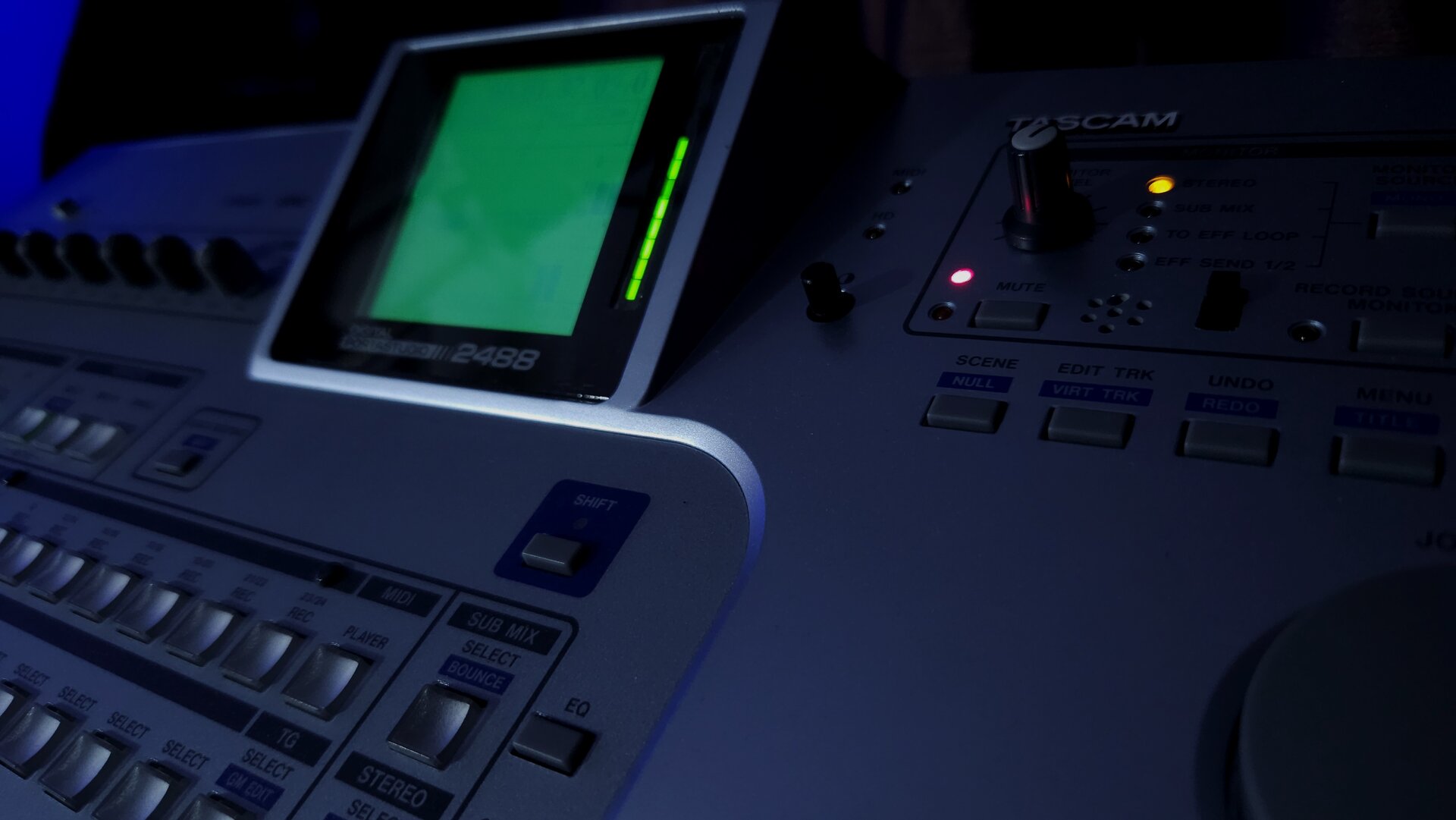

Das VU Meter für den Monitor-Out Phantompower-LED

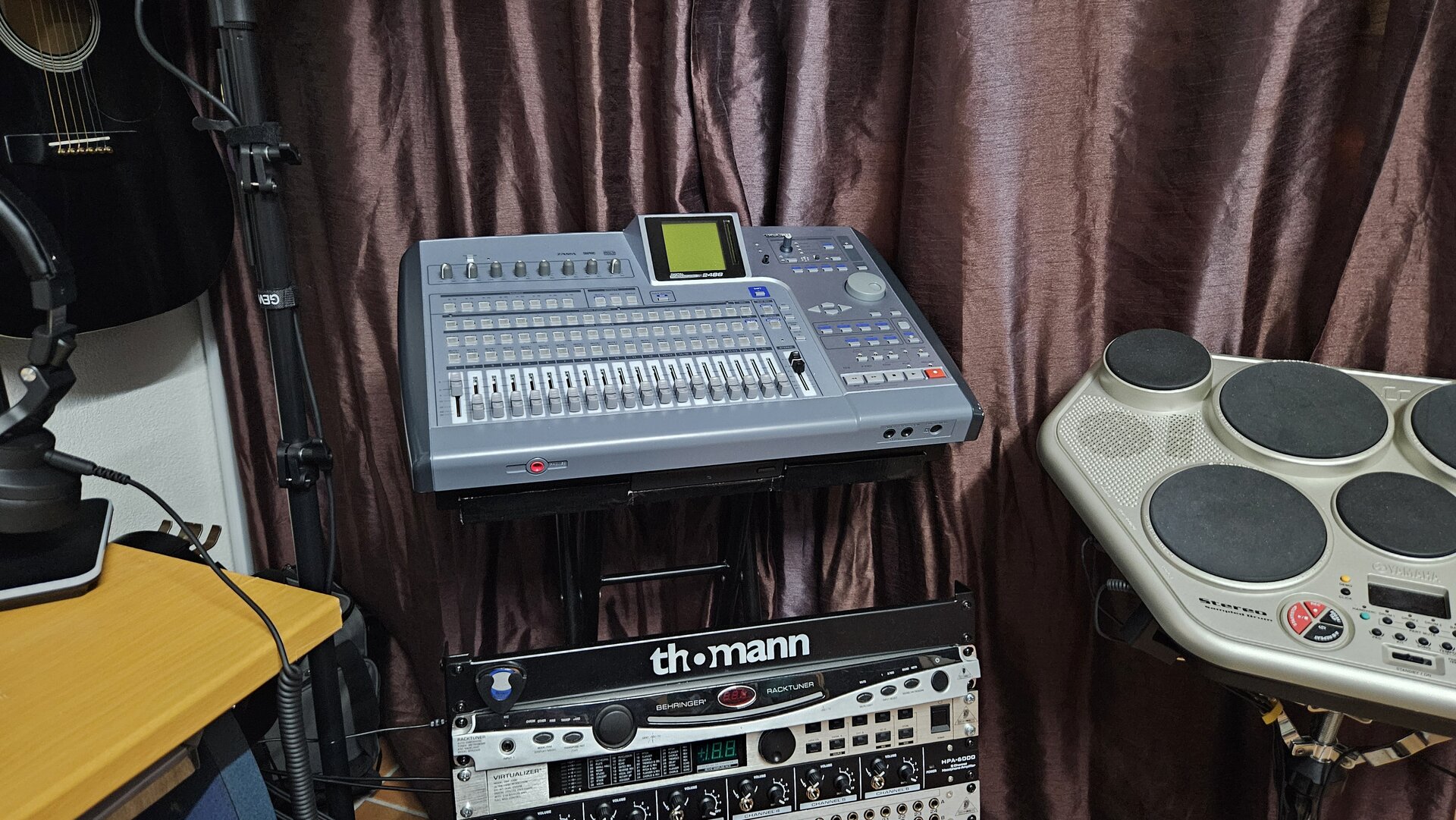

Nur, wohin jetzt mit dem Teil? Auf meinem Schreibtisch steht das DP-24SD. Da ist kein Platz mehr.
Mixer-Ständer kostet beim großen T knapp 99 Euro.
Also erstmal ab ins Action und für 9 Euro einen Barhocker gekauft.

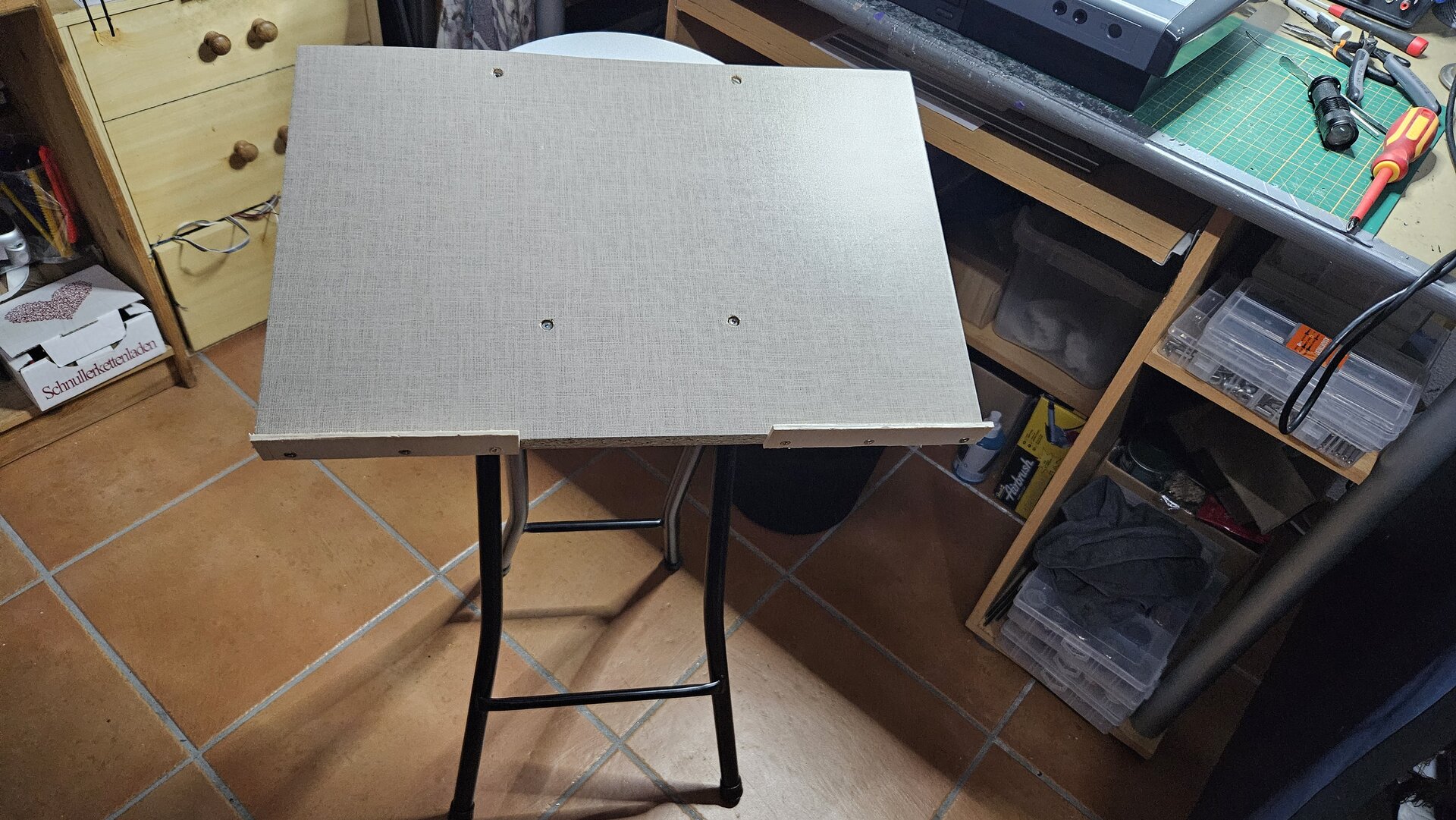

Altes Brett genommen und draufgedübelt.

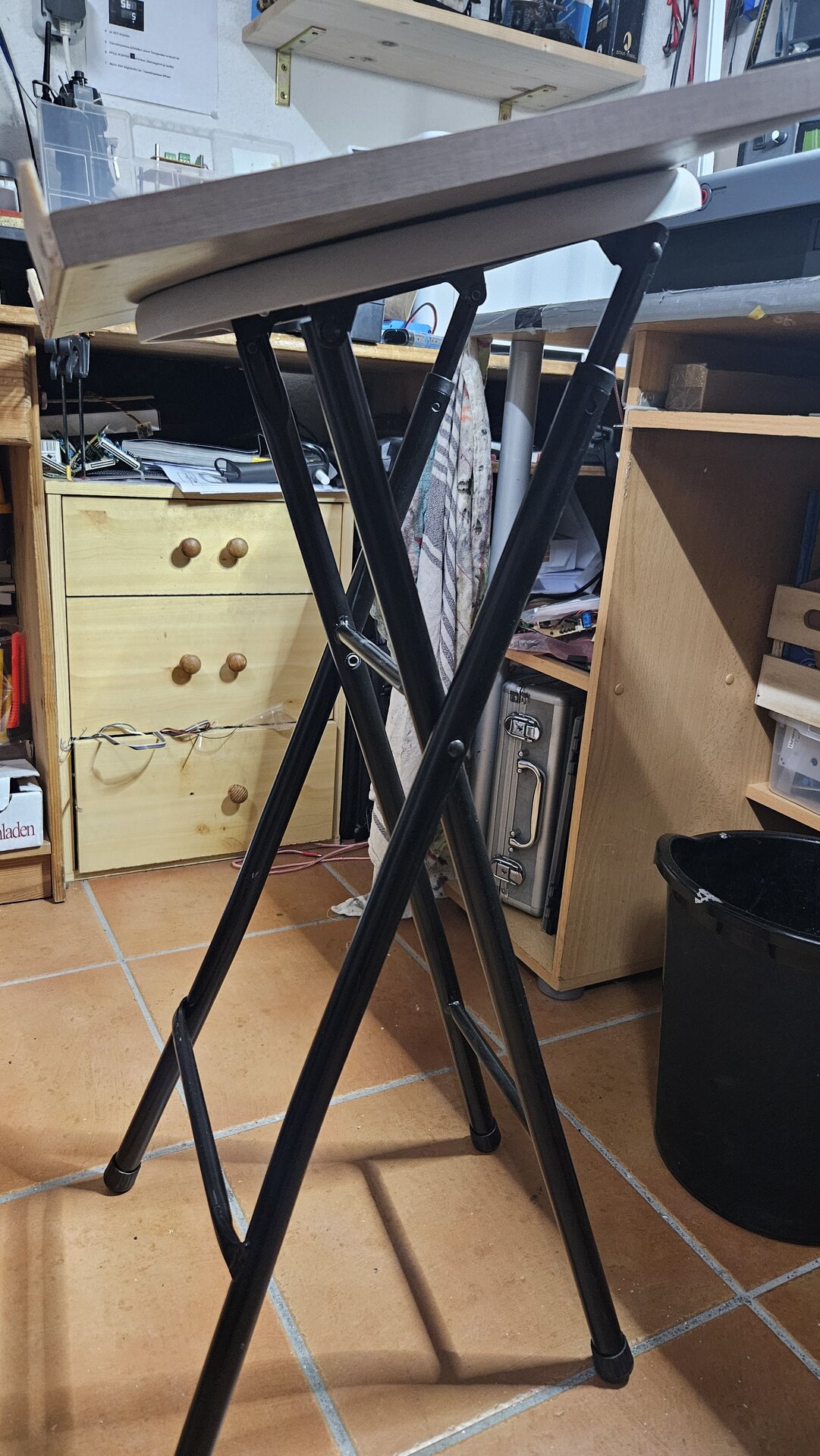

Da es sich um einen Klapphocker handelt, kann man die Sitzfläche natürlich klappen was perfekt für ein Mischpultständer wäre. Nur muss ich jetzt noch eine Art der Arretierung basteln. Einfache Kunststoffhülsen mit einem Schlitz welche sich um die Rohre stecken lassen sollte funktionieren. Perfekt!

Edit:

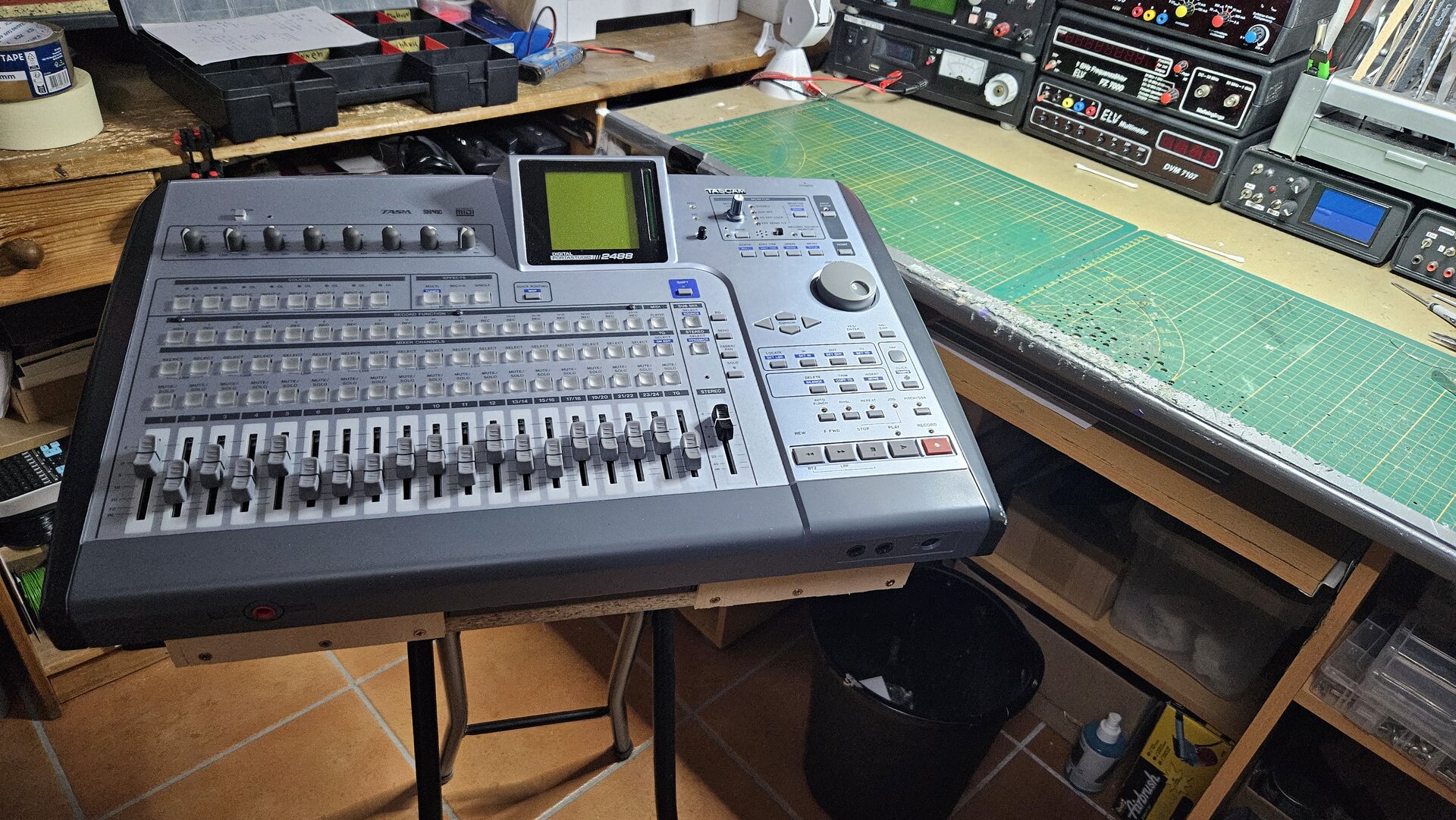

Fertig!!
Okay, vielleicht einen Tick zu hoch. Wobei selbst ich kleiner Mann da im sitzen sehr gut drankomme hätte es gerne 5cm tiefer sein können! Aber naja okay, für 9 Euro kann man nicht Perfektion erwarten



[Kilo81]

Himmel Herrgott nochmal...

Seit dem fertigen Umbau brummt das interne Mikro meiner Talkbackfunktion wie Hölle.
Vorher war alles okay.

Also eben nochmal aufgeschraubt. Platine der Talkback-Schaltung abgeschirmt. Alles überprüft. Sieht gut aus.
Zusammengebaut: Möööööööööööööööööööööööp

Dann fiel es mir wie Schuppen von den Haaren...
Wenn ich in Cubase Musik machen will und habe meine supercoole LED Beleuchtung hinter den Monitoren an, dann pfeift es.
Vielleicht liegt es daran?
Also flott mal die Faderbeleuchtung ausgeschaltet und BÄM... Totenstille im Mikro.

Woran liegt das?
Nun, die LED Beleuchtung hinter meinen Monitoren und in meinem Tascam sind RGB Streifen. Bei denen kann man nicht nur die Farbe sondern auch die Helligkeit ändern.
Helligkeit wird durch kurzes ein- und ausschalten der LEDs gemacht für eine gewisse Zeit. Quasi Pulsweitenmodulation.
Das heißt durch verschiedene Frequenzen bekommt man unterschiedliche Helligkeiten. Und diese Frequenzen stören auf den Leitungen ungemein!

Nur mal so als Info, wenn jemand seinen Hobbyraum mit LED Streifen auskleidet und sich fragt warum es fiept.



[Kilo81]

Übel Nr. 2 ist aufgetreten.
Ach mensch... diese Tascam Ingenieure...

Normalerweise muss man zum aufnehmen Record und Play drücken. Bein DP muss man nur Record drücken. Das habe ich durch Einbau einer Diode ebenfalls umgesetzt. Klappt auch.
Aber...

Bein Pre-Mastering schreibt das Handbuch: halten sie Record gedrückt und drücken sie dann Play.
Drücke ich nun Record springt sofort Play an. Und zwar nur Play. Warum?
Beim Pre-Mastering fragt das Gerät die Recordtaste ab und wartet eine gewisse Zeit. Erst dann, wenn man nach Ablauf von...keine Ahnung...1 Sek?, Play drückt nimmt man den Master auf.
Durch meine Diode wird Play sofort ausgelöst ohne auf die zu erreichende Zeit zu kommen in der man die Recordtaste drückt.

Warum Tsscam das so gemacht hat weiß nur der liebe Gott. Für mich heißt das: alles wieder zerlegen, 7000 Schrauben rausdrehen, 520 Kabel ablöten und dann die Diode entfernen. Juhu.
Ich sehe mich schon die Steinkugel den Berg hochrollen.



[Kilo81]

Mahlzeit!

Da ich mal wieder auf der Startseite gelandet bin ( ) werde ich den Thread hier auch mal am leben lassen.
Übrigens finde ich es klasse, dass die Verantwortlichen so viele DIY Projekte honorieren!

Ich muss sagen, dass das VU Meter wirklich eine gute Bereicherung ist wobei es nur für den Monitor ist.
Ja eventuell hätte ich 2 einbauen sollen und auf den Stereo Out legen sollen. Bzw. Umschaltbar. Das wäre die Krönung gewesen. Was meint ihr?

Auch das eingebaute Mikrofon ist eine wirklich coole Zusatzfunktion.



[Kilo81]

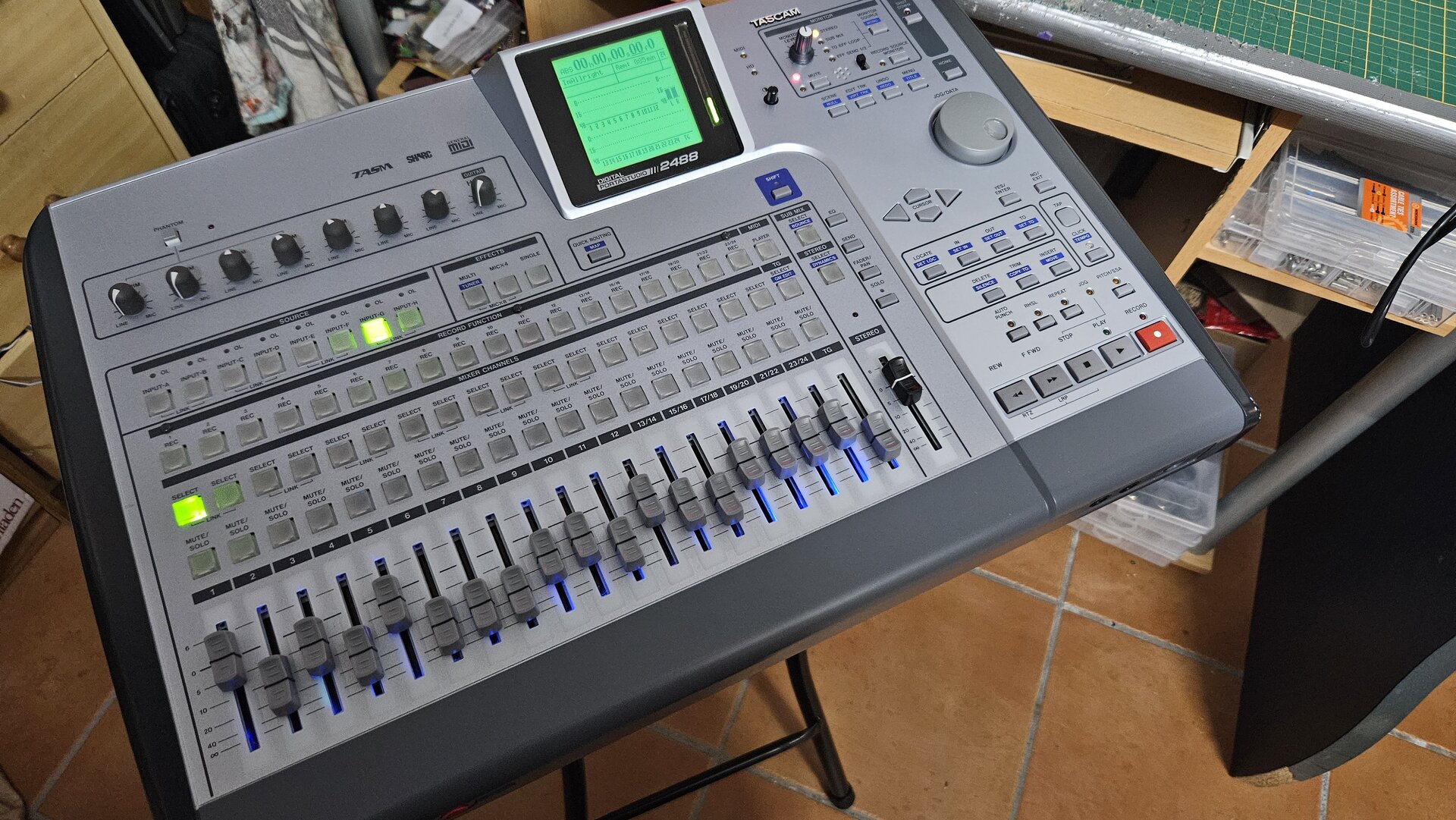

Und auch hier nochmal, aktuelle "Produktfotos" aus der Moddingwerkstatt
