Moin Moin,

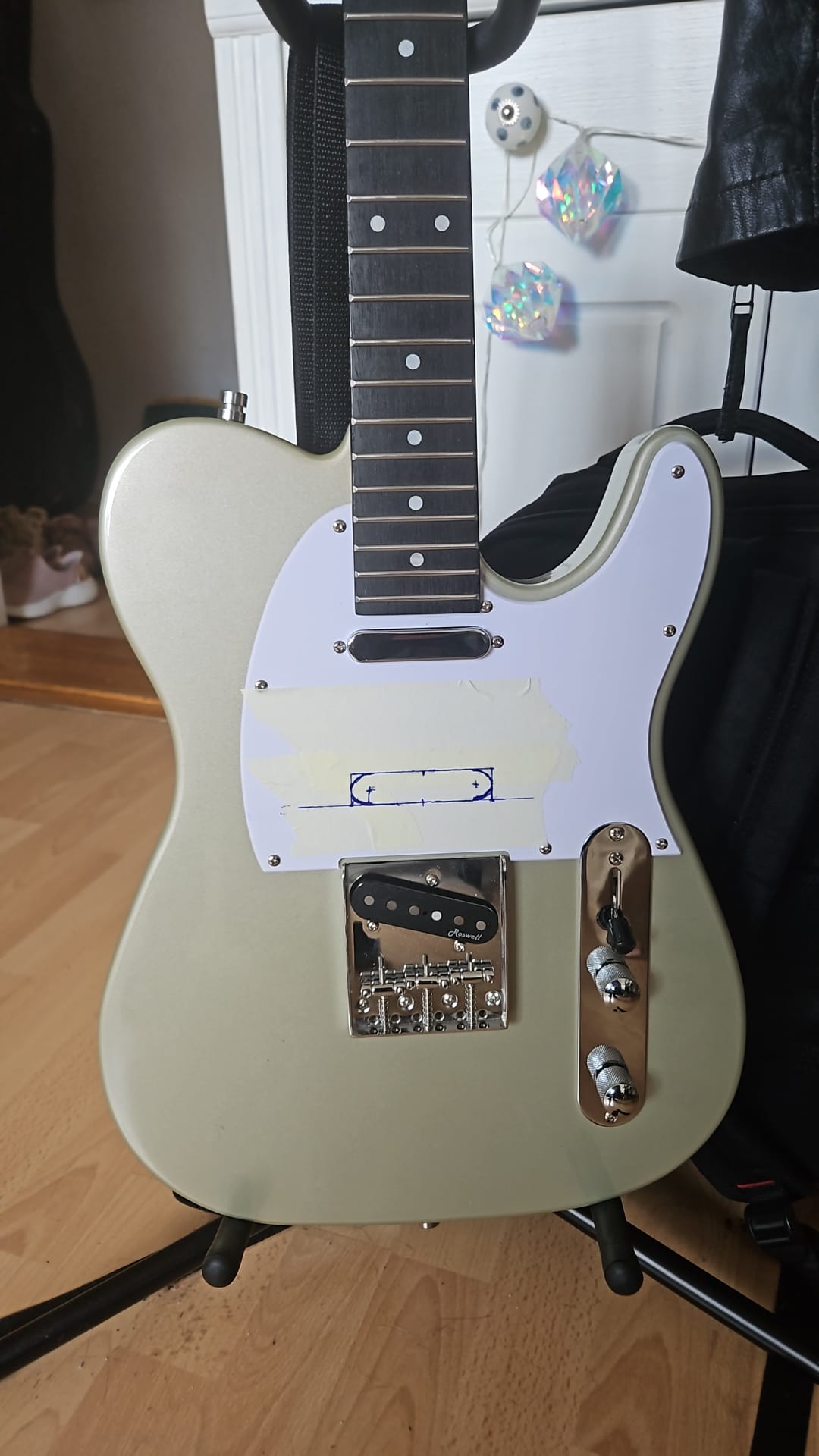

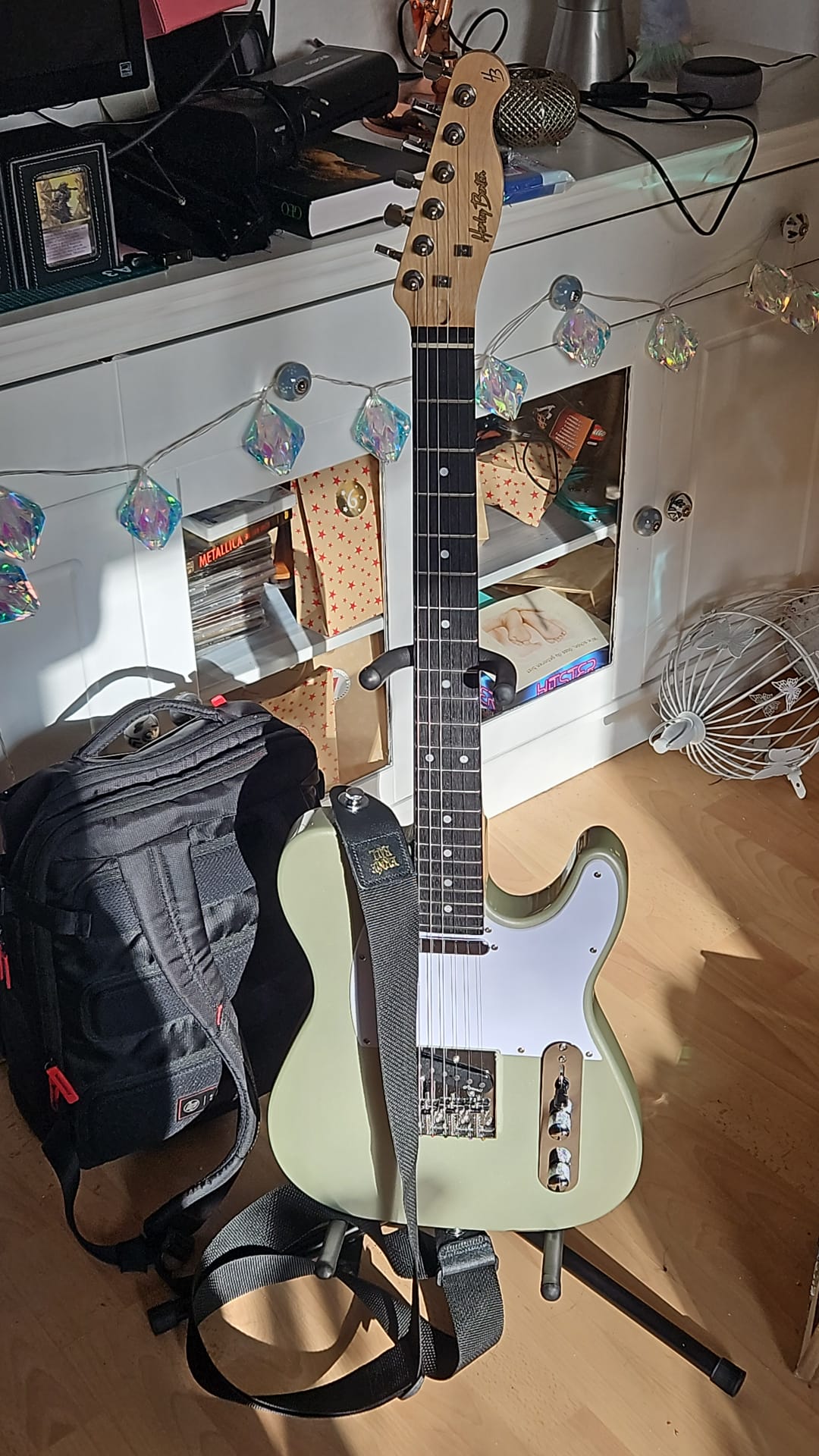

Hier noch einmal ein Ursprungsbild:

da ich Urlaub hatte und über die Feiertage etwas Lust im DIY Bereich tätig zu sein, war ich heute an einer HB Tele tätig.

Ursprünglich, normalo Standard Tele vom großen T ohne schnick, schnack und vor allem China Elektronik.
Auch wenn hier große Potis verbaut waren, dachte ich mir, hey warum Modest du nicht einfach mal eine Nashville zusammen?

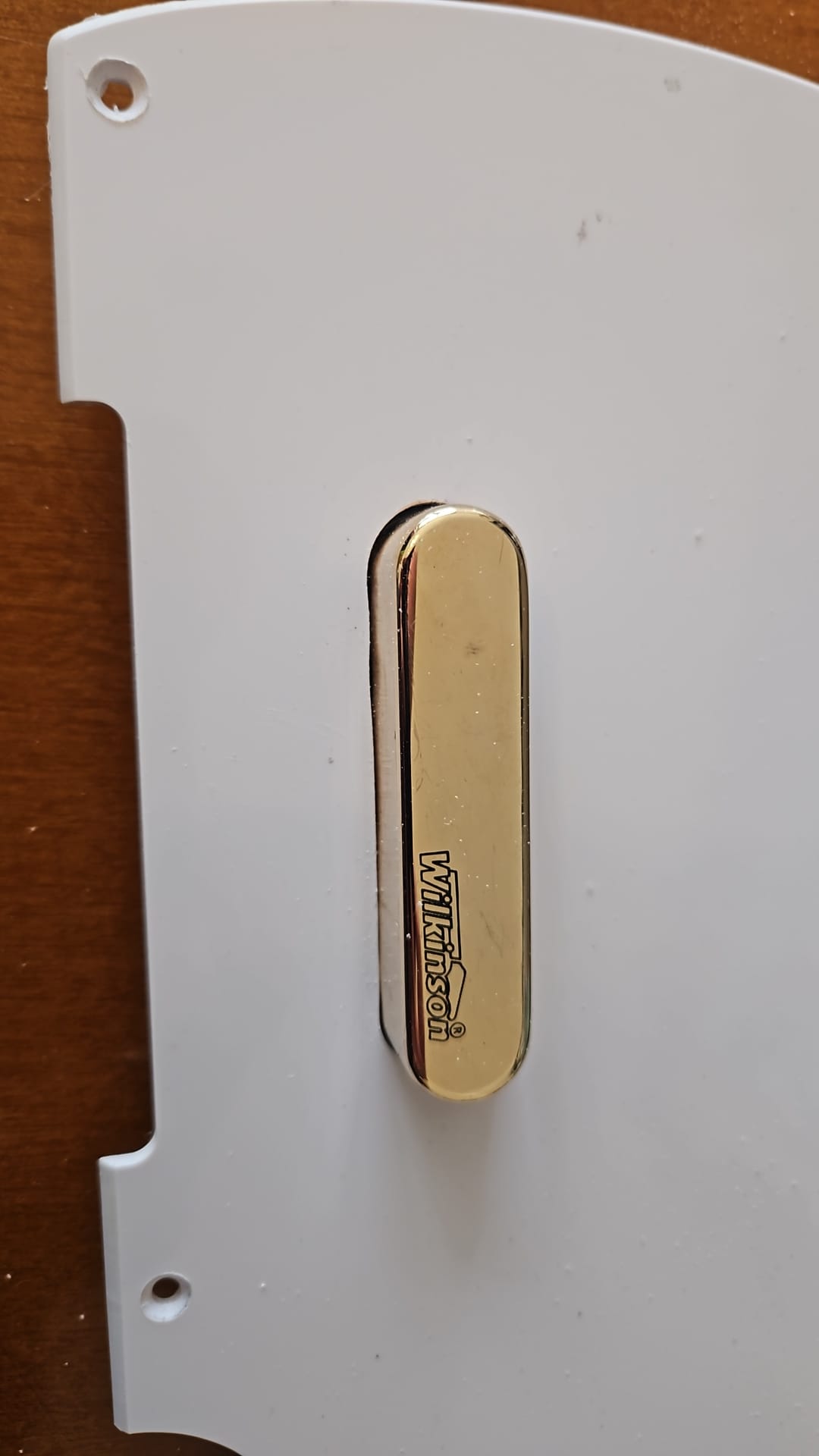

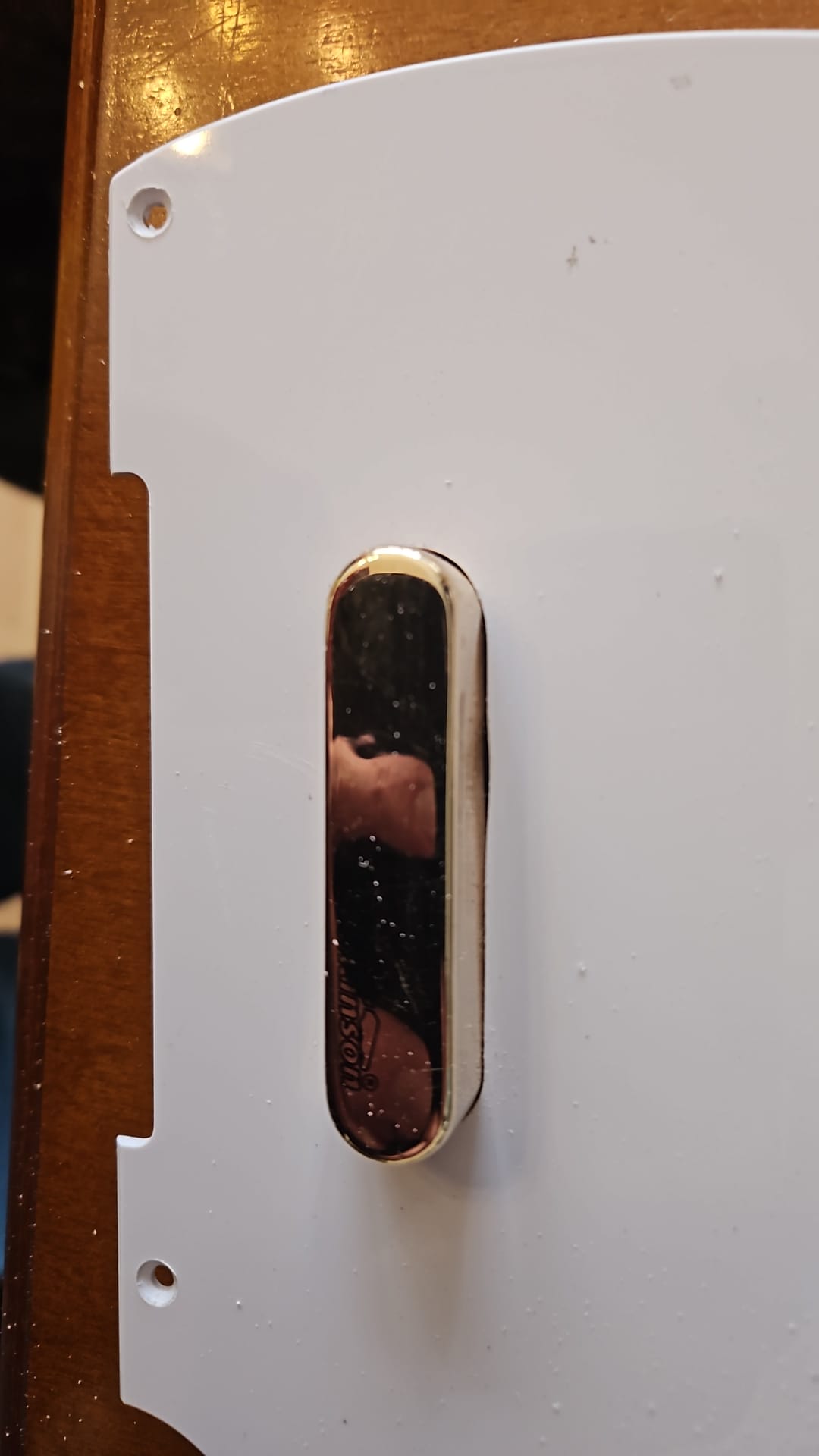

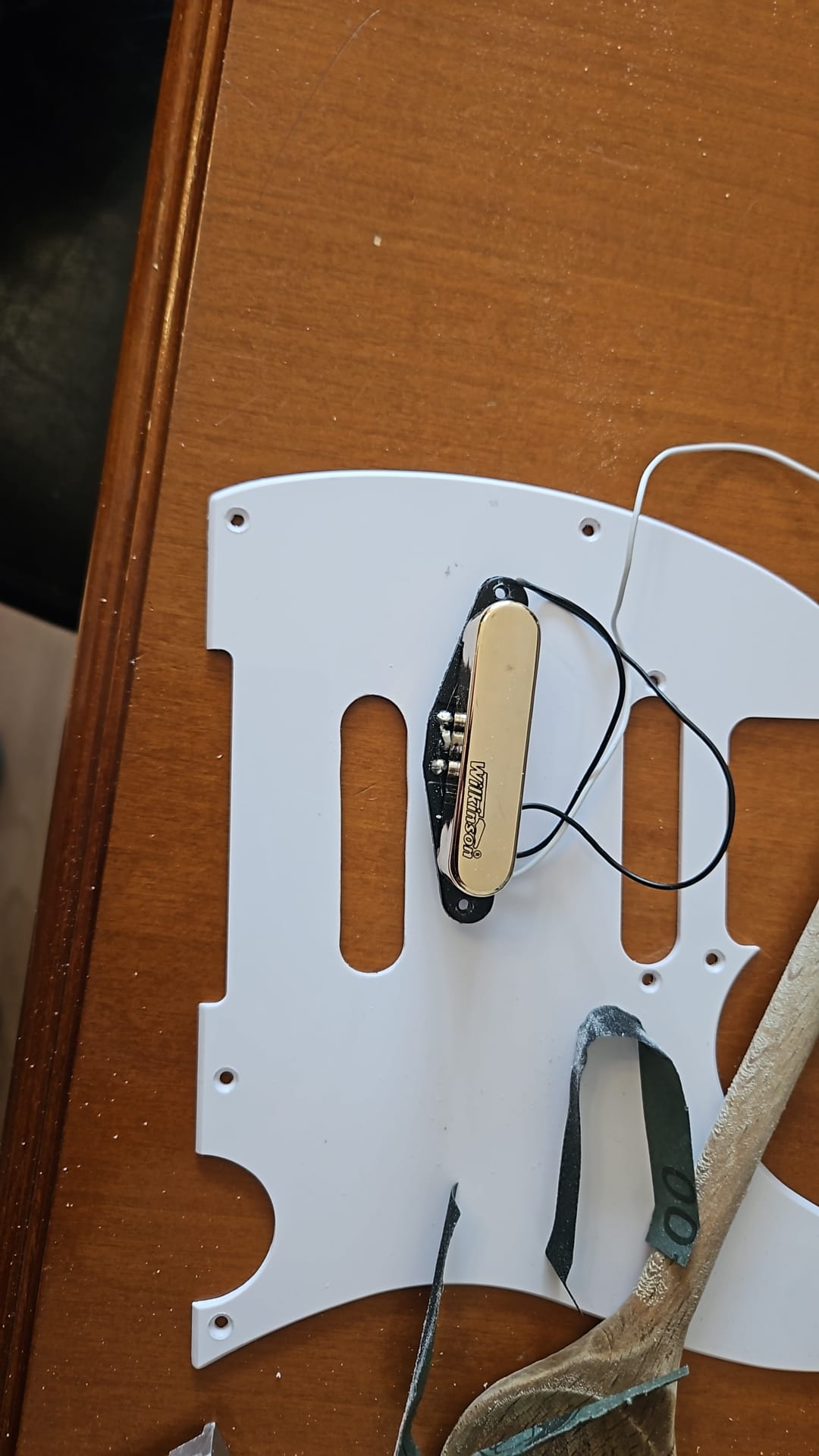

Grund Idee war ein MIttelpickup, für die Schaltung wollte ich Ursprünglich einen 5-way Switch verwenden, bin dann aber, weil eben Tele, bei einen 4 way Switch gelandet. Hier sieht man die Idee des Mittleren Pickups, anstelle eines Strat Pickups, habe ich einen Lipstick Wilkinson in Gold genommen;-) den Hatte ich noch Liegen.

Das Pickguard wurde etwas abenteuerlich bearbeitet, ich habe mit einer Standvorrichtung und einem 12er Etappen Bohrer vorgebohrt und anschliessend mit meinen Hausmitteln, hier ienen Holzlöffel und schleifpapier, sowie ein Metallinieal und Doppelseiteigen Klebeband die aussparung für den Pickup vorgenommen, ja ist nicht professionell, und nein ich habe leider kjeine anderen Hausmittel da

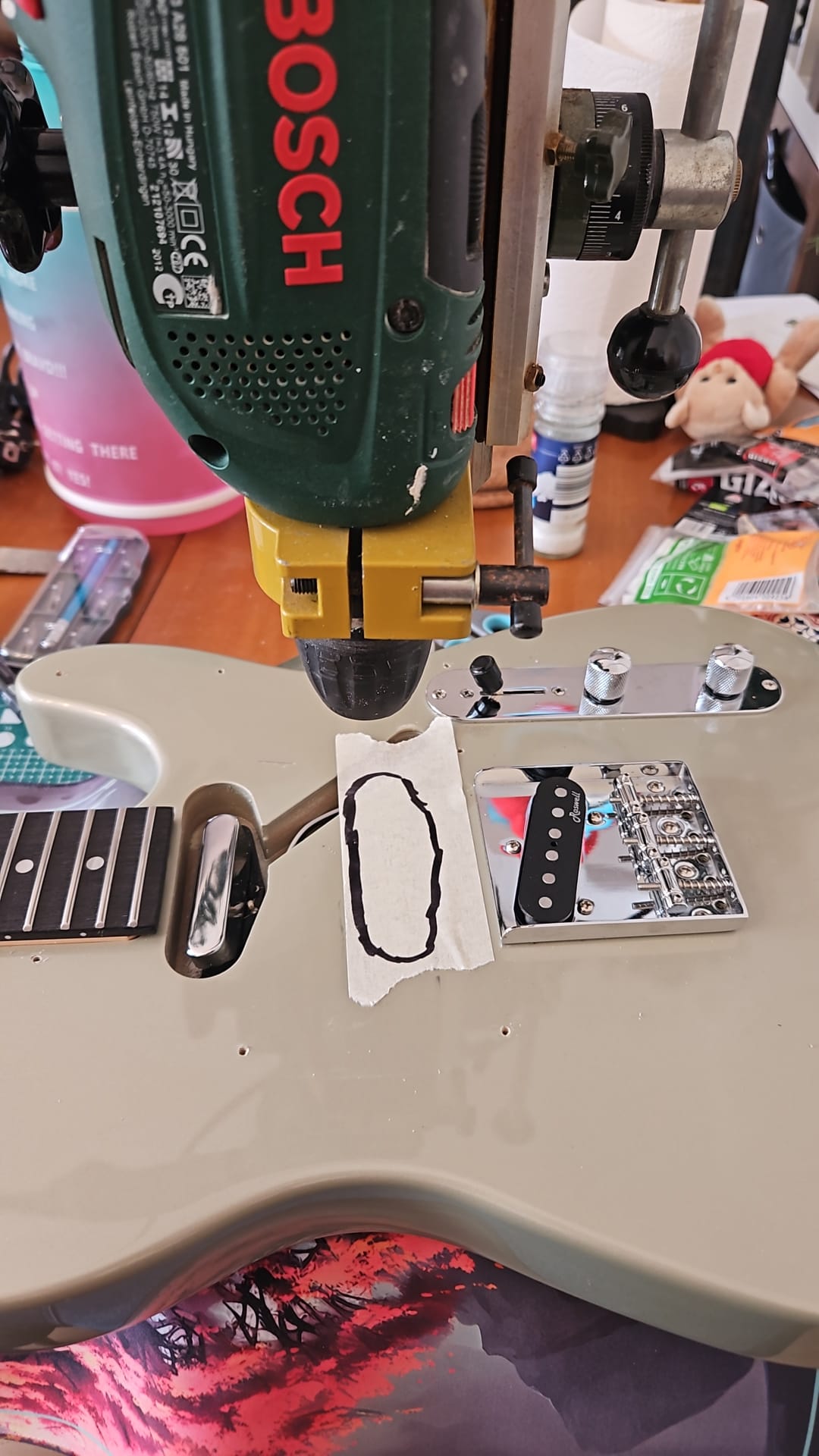

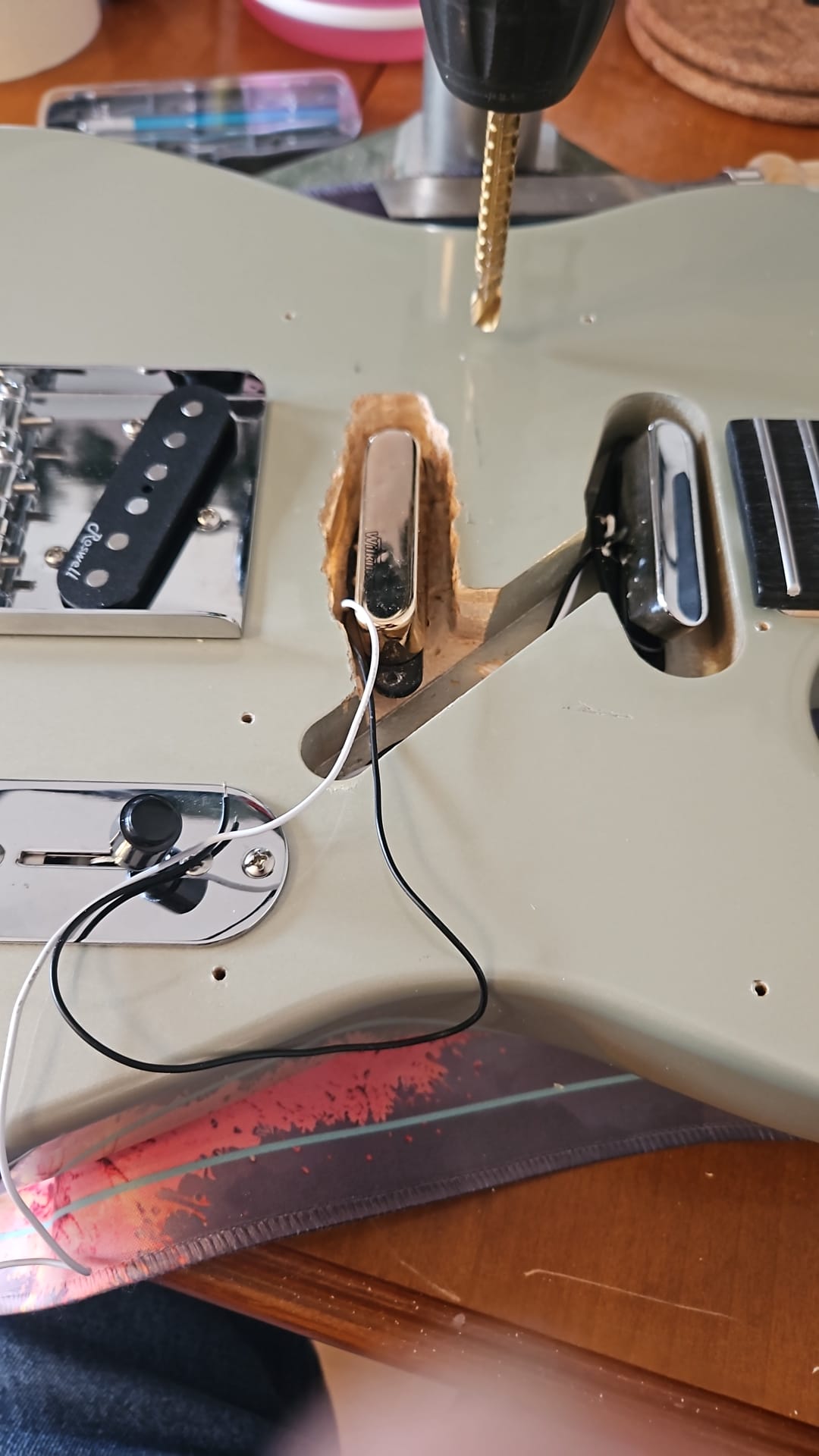

Hier in der Abbildung kann man meine Standvorrichtung und meinen eingespannten Schlagbohrer sehene, und im ANschluß die etwas unproffessionelle aussparung, immerhin verdeckt das Pickgguard hier einiges an Fläche und es war am ende nicht ganz so schlimm wie ursprünglich gedacht.

Zum hinzufügenb des middlepickups habe ich eine Push/push poti mit 250k Ohm wiederstand genommen, als Tone-Cap einen schönen Mustard vom großen T mit 47nF

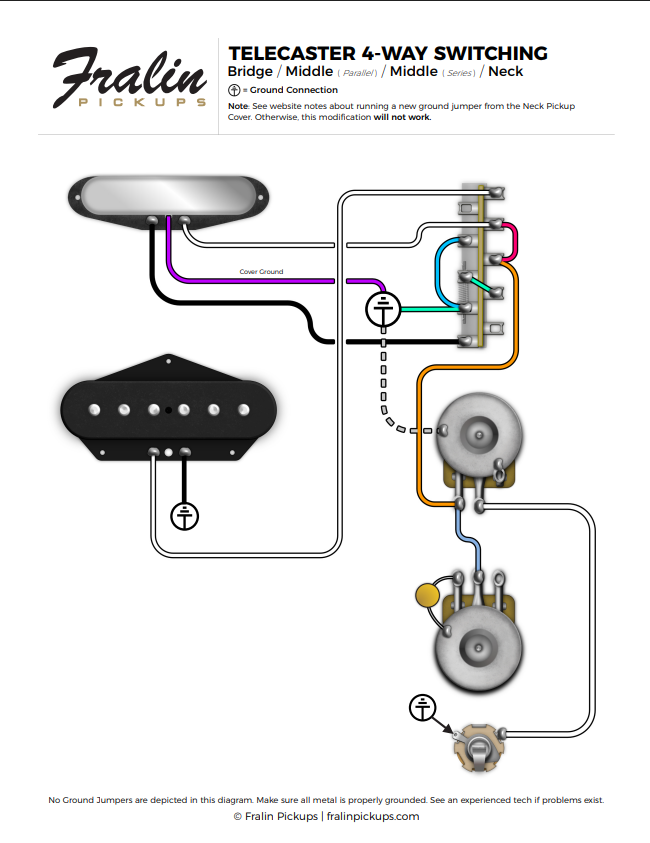

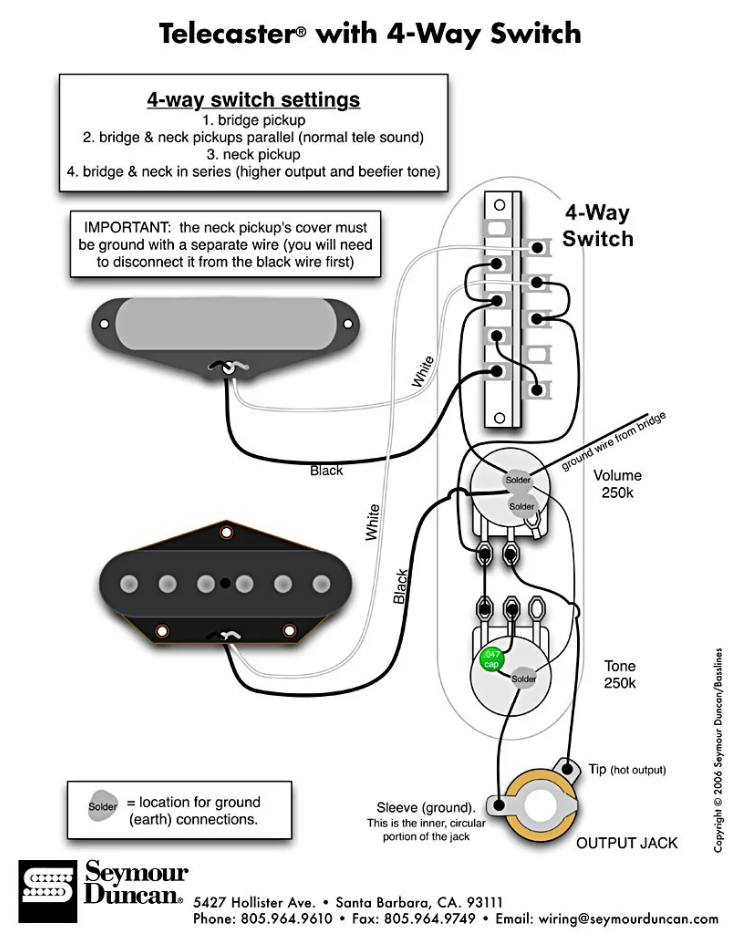

Als Grundschaltung diente dieses Schaltdiagram:

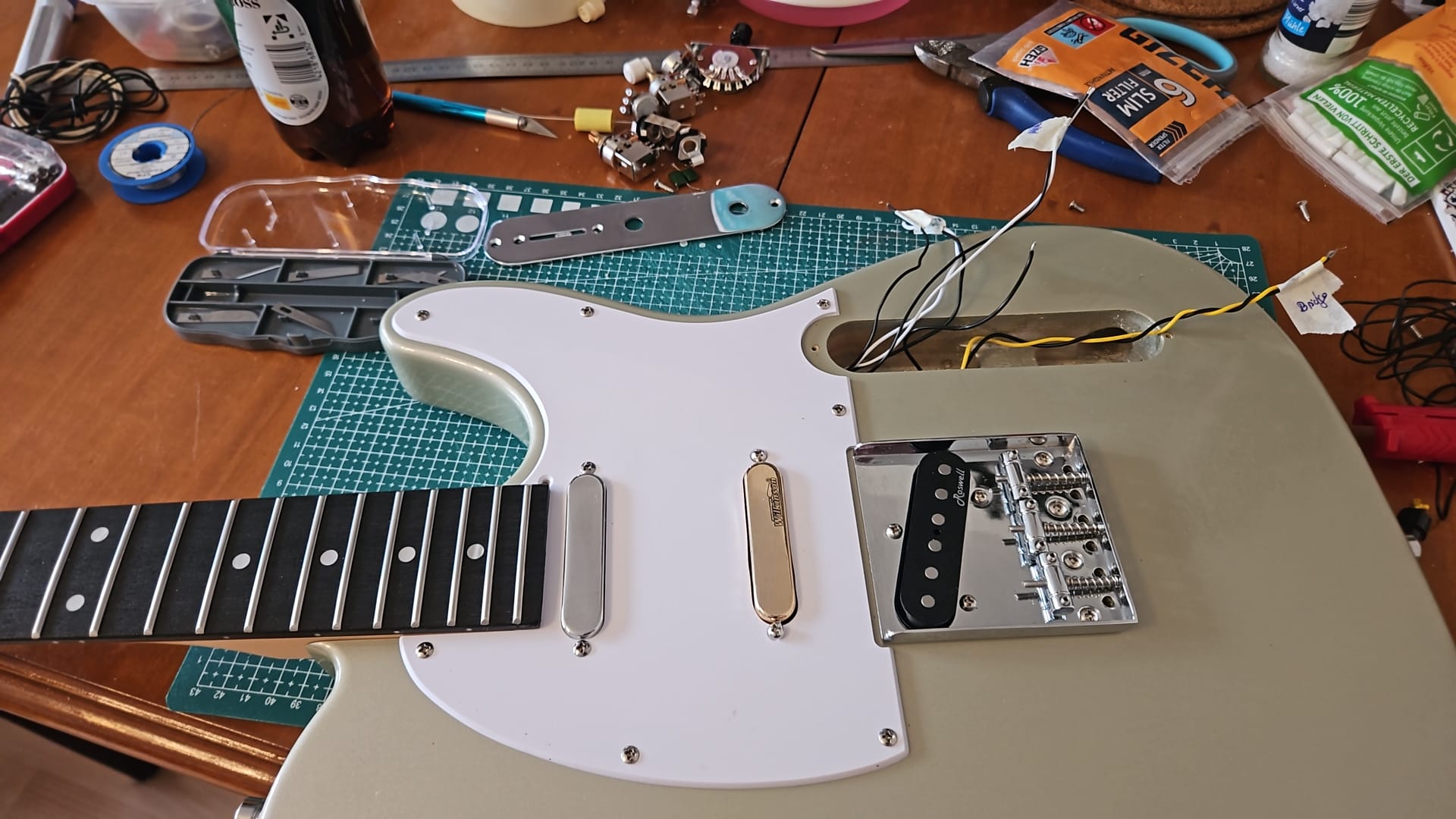

Hier einmal eine Darstellung des Pickguards mit den Tonabnehmern. Im Groben bin ich sehr zufrieden,
da der Neckpickup einmal gemoddet werden msuste, die Kappe muss von der Ground masse getrennt
und ein zusätzliches Kabel angelötet werden, sonst schließt man das ganze System kurz! Habe ich die einzelnen Litzen mit Krepp gekennzeichnet und einmal durch gefädelt.

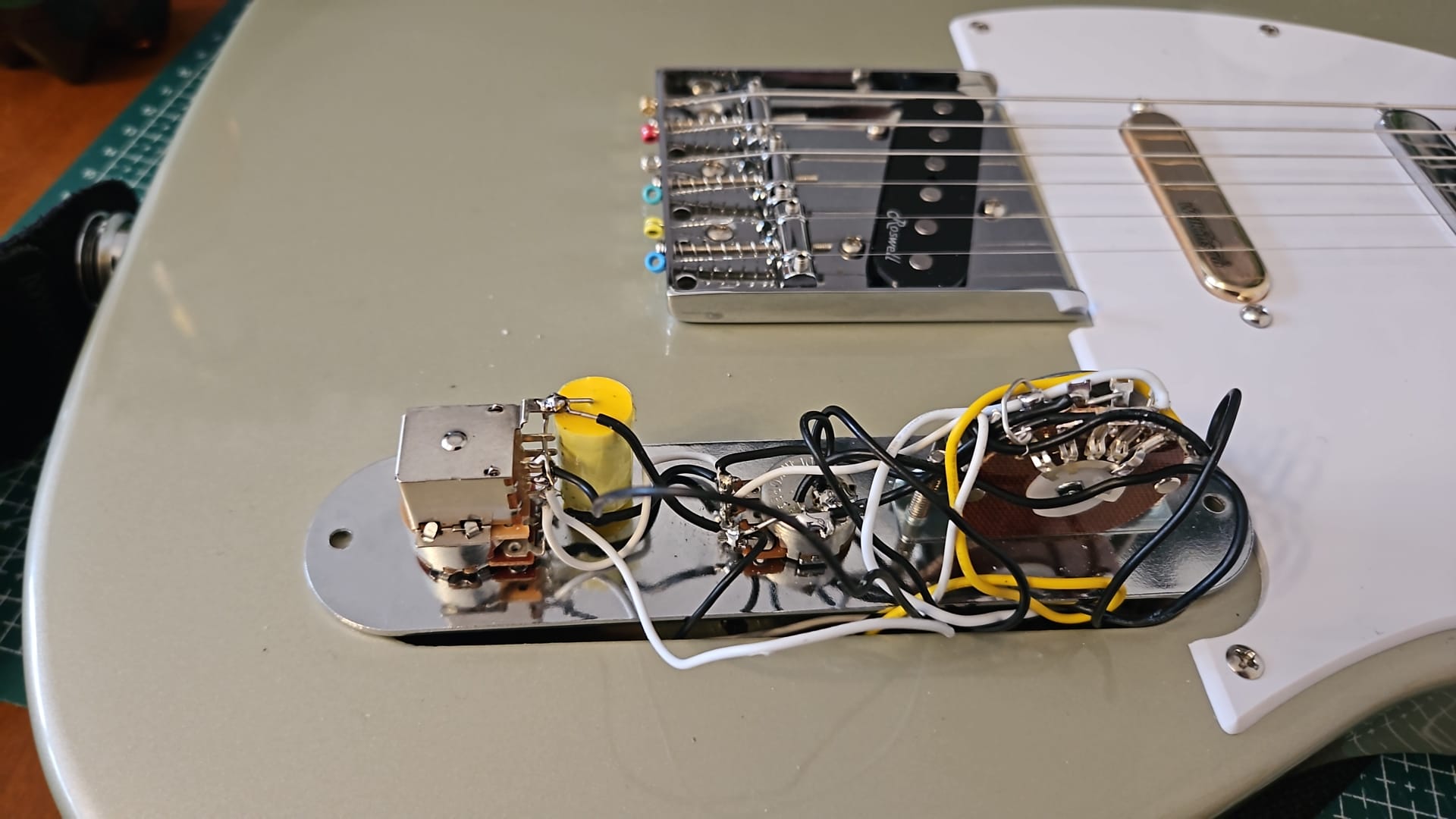

Einmal die schöne Darstellung von den einzelnen elektronik Komponenten, schön zusehen ist der Mustard Cap am push/push Tone-Poti, der kleine Vol-Poti sowie der schöne 4-way Switch in offener Bauform:

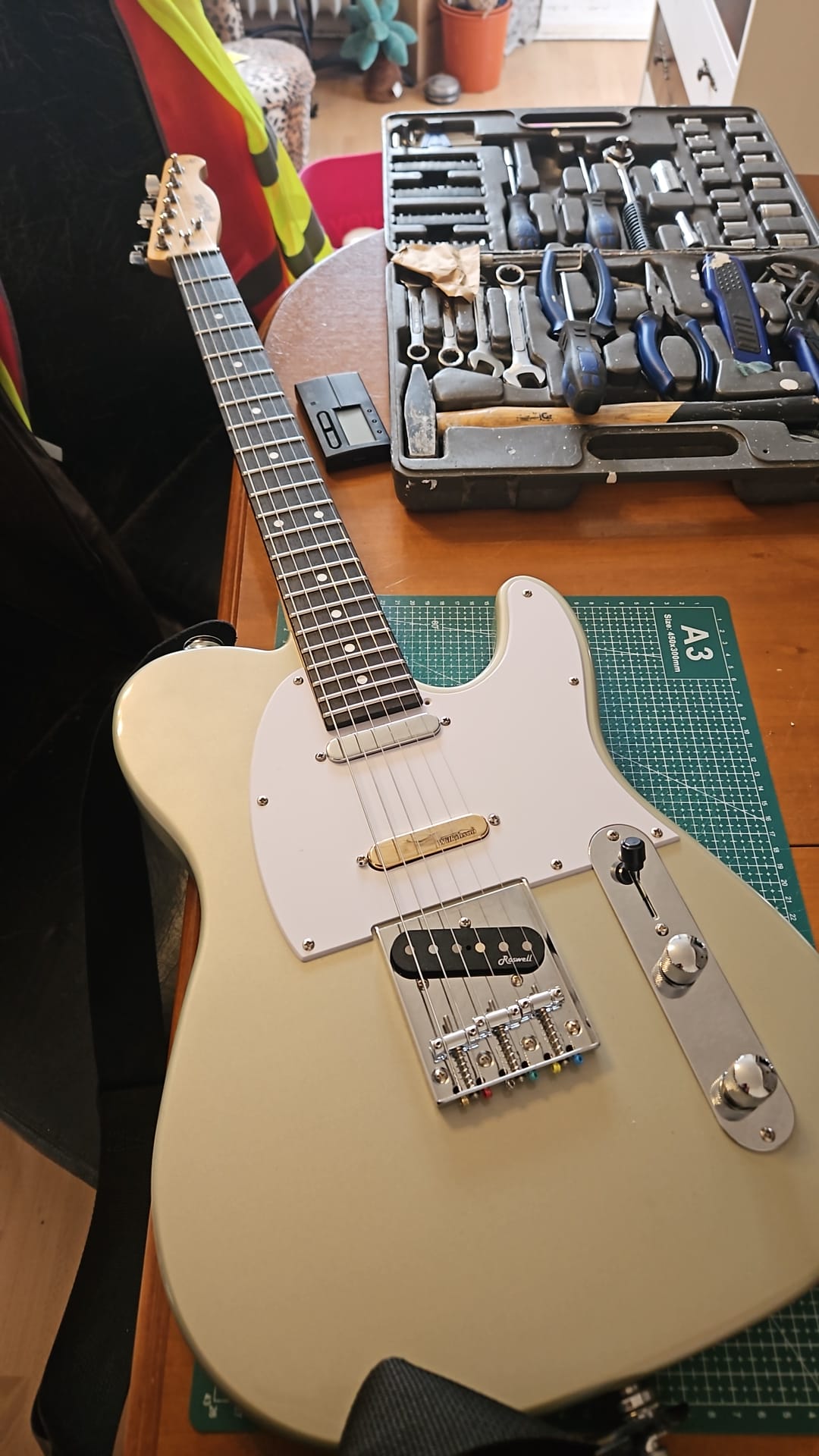

Ja nach knapp ~4 Stunden ist die gute neu besaitet, verschraubt und eingestellt:

Als Hinweis, ja es handelt sich um ein sehr günstiges Instrument, aber ich suche immer irgend welche Bastellarbeiten und da ich die Gitarre gebraucht für 50€ erworben hatte, dachte ich mir einfach, warum nicht;-)

Nun ist die HB Telecaster eine waschechte Nashville mit Lipstick in der Mitte, dieser ist auch direkt am Input des Vol-Potis verlötet und läuft so mit durch die Klangregulung.
Durch den 4-way Switch habe ich nun folgende Möglichkeiten:

Bridge single
Bridge Neck parralel
neck
bridge und neck in series

zusätzlich ist in jeder Stellung der Middlepickup durch einen push mit aktivierbar.

Ja, dies war mein Wochende, vielleicht gefällt ja wem dieser Mod und gedenkt ihn nachzubauen und Fragt sich ob sein wWerkzeug zuhause ausreicht;-)

An Werkzeug habe ich volgendes verwendet:
Lötkolben 30Watt
Schlagohrer in Bohrmodus und Standvorrichtung.
Diverse Bohrer und einen Fräskopf, sowie ein Stechweisen zum gläten des Pickupfaches.

Vol Poti A250k Ohm
Tone Poti push/push 250k Ohm
Mustard Cap 47nF
Göldo, jacksocket. die mit der Besseren Federhalterung für 3,30€
HB Grigsby 4-way Switch

Zumschluss habe ich noch einen 9er Satz Fendersaiten aufgezogen.

Cheers

Chris



[sixstringfanatic]

Sehr schön, wenn ich nicht meine Tokai strat mit fester Brücke hätte, wäre so ein Projekt fällig gewesen, allerdings käme ich auch gut mit 3 Mini-switches parallel zurecht( grade noch im Vid. mit Mark Knoepfler gesehen).

Tele mit 3-teil Brücke und günstig Nashville



[roror]

Mit einzelnen toggles war ich auch am überlegen, aber ich wollte die teliness am weitesten erhalten

Klingen tut sie gut und ich bin auch auf die kommende Band Probe gespannt
