Verdrahtung Gibson HB-L Humbucker

[mosher]

Ich habe eine Frage:

Wie verdrahte ich den Gibson HB-L Humbucker mit einem Volume-Poti?



Das Poti ist ein ganz normales 500K EVH-Poti mit drei Anschlüssen.

http://www.musik-schmidt.de/EVH-Low-Friction-Poti-500k.html

Von der Kabelbuchse kommt ein Kabel. Muss die Brücke unbedingt geerdet sein? Ein Kabel ist vorhanden.

Besten Dank für die Kurzanleitung.



[The Hunter]

Hey,

so musst du ihn verdrahten
http://www.guitarelectronics.com/product/WD1H10_00/Guitar-Wiring-Diagram-1-Humbucker-1-Volume.html

Und ja, die Brücke muss UNBEDINGT geerdet werden!



[mosher]

Vielen Dank! Ist denn der rote Draht der "Heisse" und muss auf den linken Anschluß? Der schwarze müßte dann auf die Poti-Masse (Gehäuse)?

- - - Aktualisiert - - -

Das Kabel von der Kabelbuchse ist auf der Mitte und die Ummantelung auf Masse. Richtig?



[The Hunter]

Also ich geh mal davon aus, dass der rote Draht der "Heisse" ist. Ja, also du kannst z.B. auf deinem Volume-Poti eine zentrale Masse Löten. Dann gehst du mit allen Massen (Brücke, Humbucker, Volume-Poti [3.Anschluss]) da drauf und von dort zur Buchse.

Ja, der Anschluss der Kabelbuchse müsste so auch stimmen.



[Chris-K]

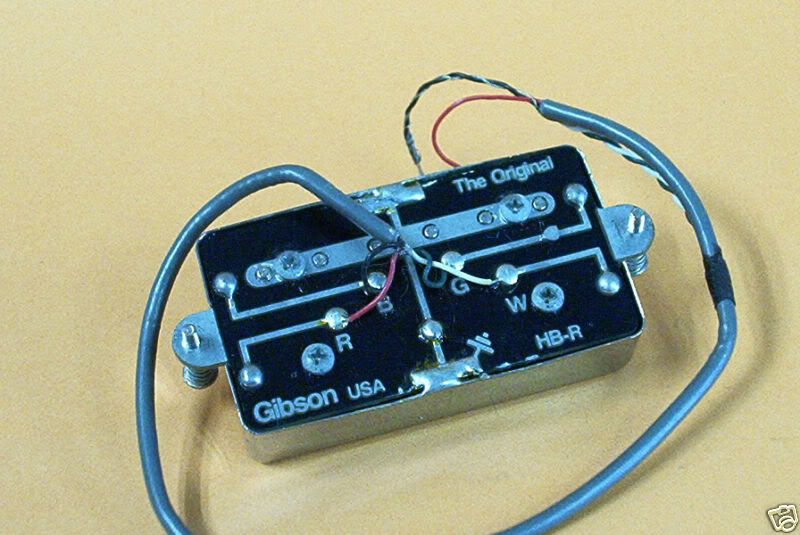

Stimmt, rot ist Heiß und schwarz ist Masse
Die weiteren Anschlüsse kannst du auch hier nachlesen:

Grüße,
-Kumpfi.
