Verkabelung / Schaltung falsch?

[Mikelee]

Ahoi,

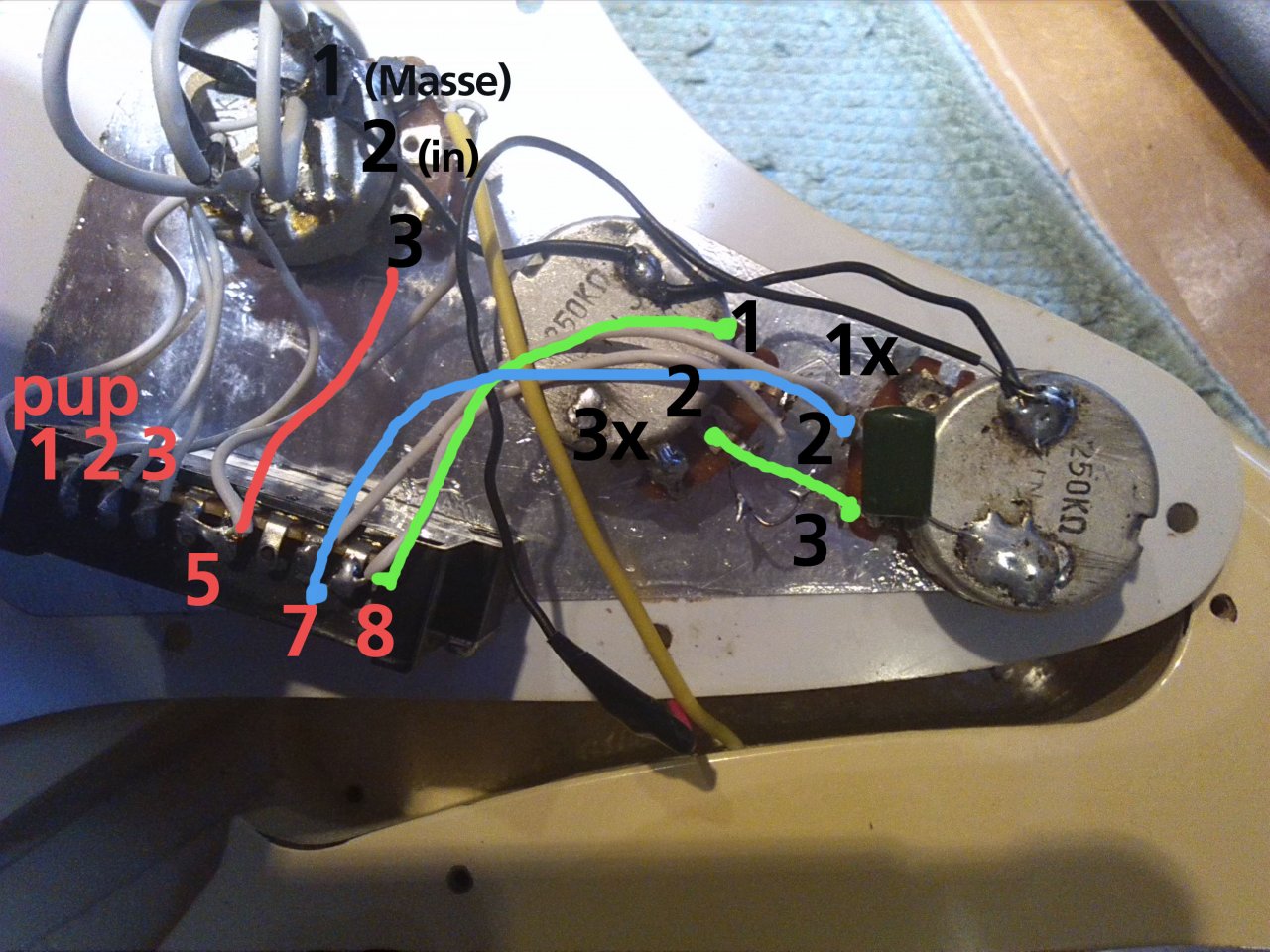

kann jemand von Euch auf die Schnelle erkennen, ob hier etwas falsch geleitet oder verlötet wurde?
Habe keine Wirkung auf beiden Tonepotis. Durchgemessen: Beide okay.
Schalter einwandfrei, Vol.poti auch.

Danke und schöner Gruß -
Michael



[Mikelee]

etwas leichter erkennbar?
--- Beiträge wurden zusammengefasst ---
Wie macht sich ein defekter Kondensator bemerkbar?
Was passiert bei defektem Kondensator bzgl. der Klangregelung?



[Mikelee]

Antwort:
Kondensator kaputt:
1. Überhaupt kein Durchgang > keine Wirkung
2. Voller Durchgang (auf allen Frequnzen > Tone wirkt ähnlich wie ein Volume Poti.



[bagotrix]

Hi,

bist Du Dir sicher, was den 5-Weg-Schalter betrifft? Das Teil hier ist ja so ein geschlossenes Modell im Plastikgehäuse, und die halten oft nicht viele Lötvorgänge aus.

Auch eine Möglichkeit könnte sein, dass die Drahtbrücke zwischen beiden Potis vielleicht unabsichtlich Kontakt zur Abschirmfolie des Pickguards hat.

Die Verdrahtung ist leider auch nicht so gut nachzuzuprüfen, die reingemalten Linien sind da eher hinderlich als hilfreich. Die Möglichkeit, dass der Kondensator kaputt ist, halte ich noch für die unwahrscheinlichste, den müsstest Du dann beim Löten schon ziemlich lang gebraten haben.

Gruß, bagotrix



[Mikelee]

@bagotrix
interessante Überlegungen.
Ich hab da noch gar nix groß rumgelötet: Vorbesitzer ...
Kein Kontakt von i-was zur Abschirmfolie. Funktionstests bei ausgebautem PG gemacht.
Am mittleren Poti ist Kontakt 3 an Masse gelegt = falsch. Korrigiert: keine Veränderung.
Schalter: ist kein schlechter. Dafür, dass das Teil ca. 25 Jahre alt ist, tut er seinen Dienst tiptop. Jedenfalls funtzen alle 5 Positionen tiptop.

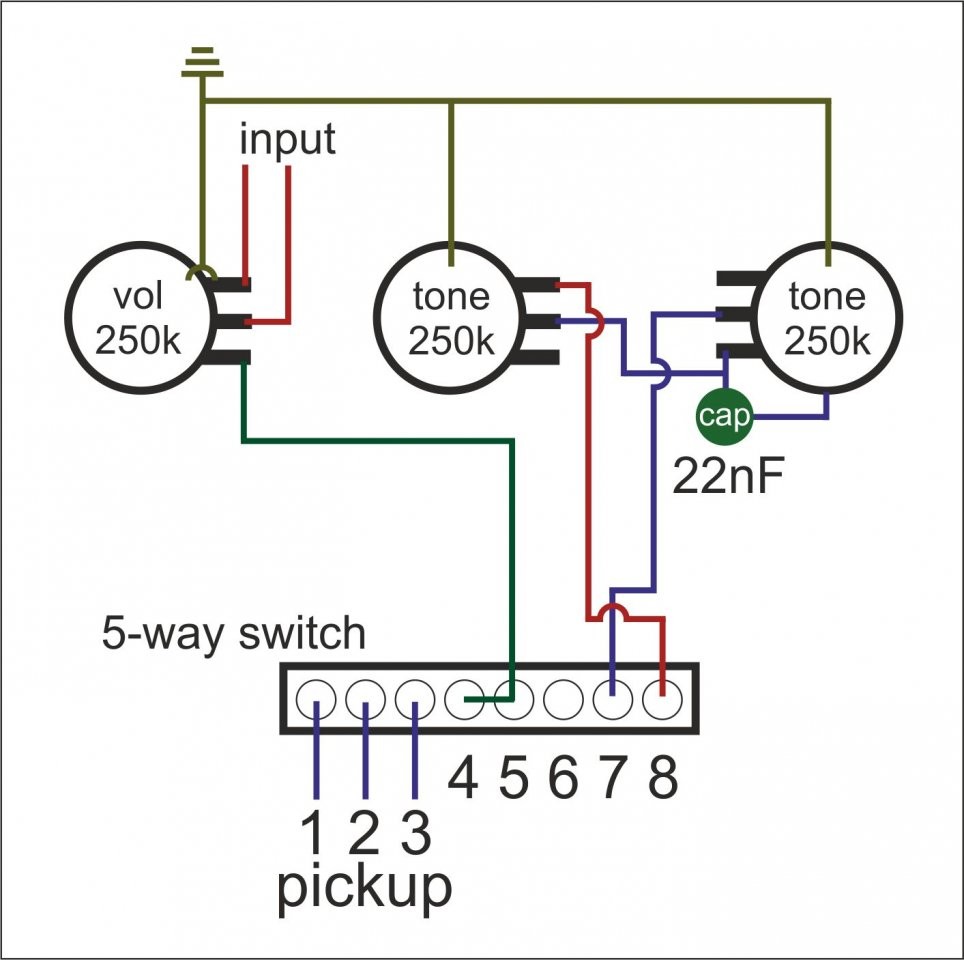

Sorry insgesamt für das Schweinebild - anbei mal als Zeichnung umgesetzt. (Input "natürlich" hot und Masse.)



[Mikelee]

Aktueller Stand:
Der 5-way Schalter war´s. Neuer drin und alles ist gut.
Danke für Euren support.
