Verkabelung TRS-Buchse bei passiven Pickups ?

[Weltenlenker]

Hallo zusammen,

brauche kurz gedankliche Hilfe - ich hab ´ne Ibanez von aktiv auf passiv umgerüstet, alles gut soweit, aber ich krieg nur Ausgangssignal, wenn ich den Klinkenstecker nur HALB in die Buchse stecke.

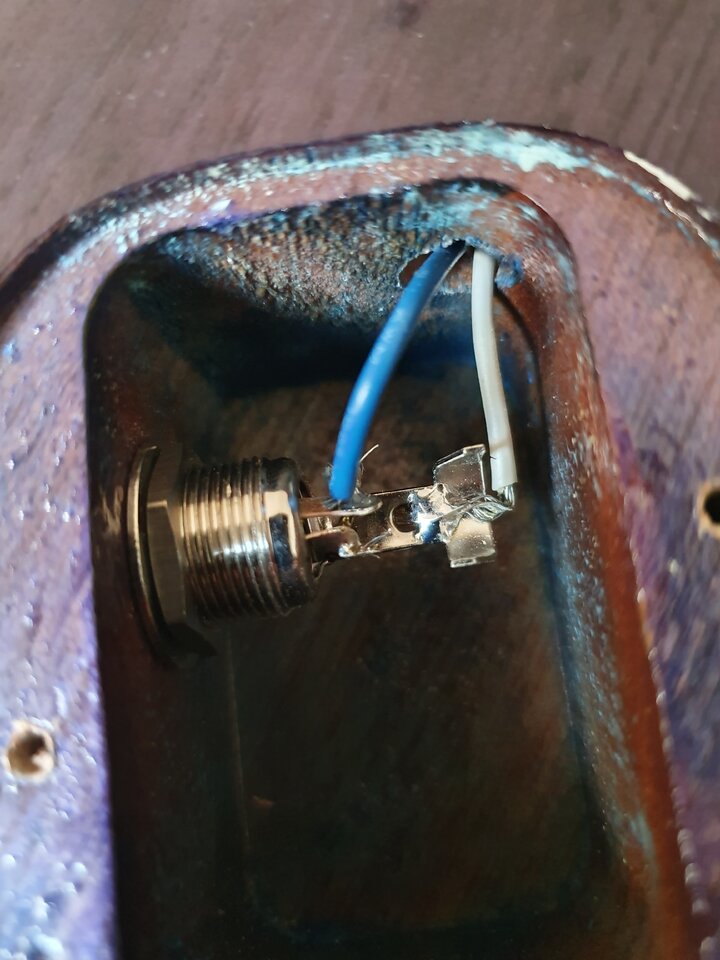

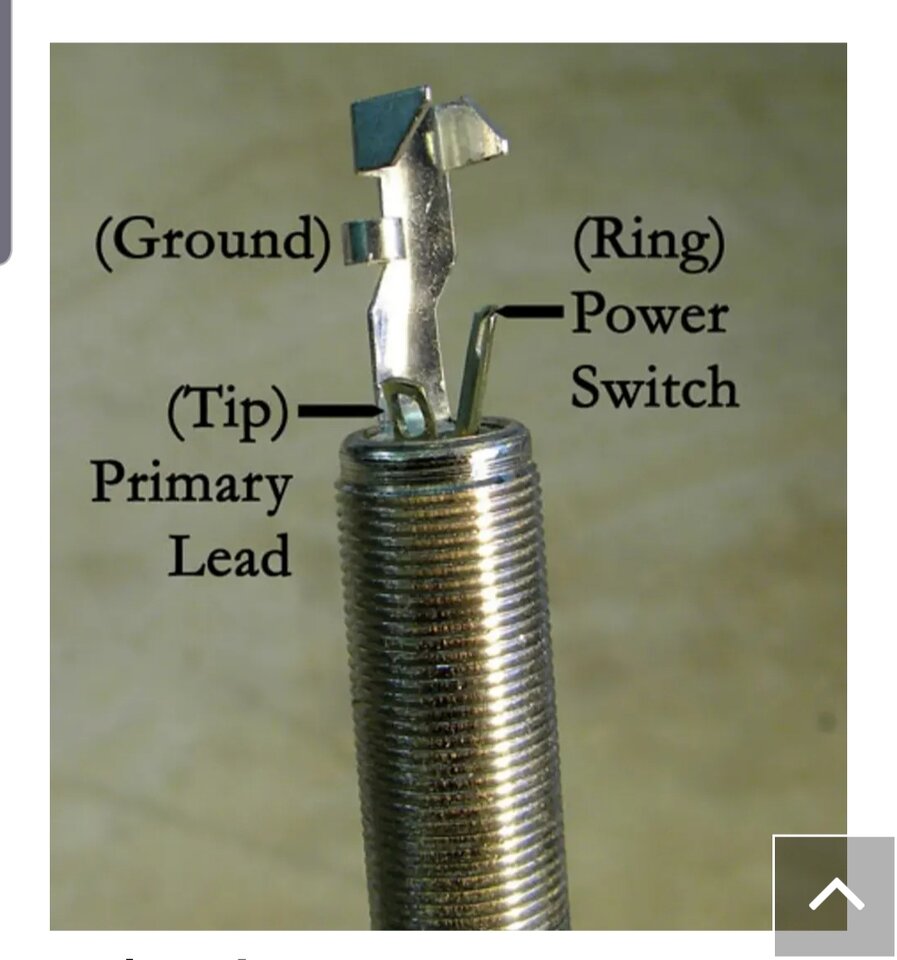

Liegt wohl schlicht daran dass ich an der (neuen) TRS-Buchse das Hot-Kabel an den falschen PIN (nämlich den "längeren von den kurzen") gelötet habe ?! Anflug geistiger Umnachtung bzw. ich hatte das angehängte Foto mit "Legende" zur Buchse nicht zur Hand 🙄

Richtig wäre dann an den kurzen (Tip) ? Oder muss ich da irgendwie beide noch brücken ?

Danke schon mal vom
Frank



[bassman9474]

Es geht beides, ich würde einfach eine Brücke zwischen Tip und Ring löten.



[LP Hannes]

Tip und Ring zu brücken halte ich für keine gute Idee... Bei einem Mono Stecker wäre dann Tip mit Ground verbunden, also nix Ton weil Kurzschluss.



[Weltenlenker]

ok, Danke euch schon mal - ich löte dann halt einfach nur von Ring auf Tip um und alles sollte gut sein



[bassman9474]

Tip und Ring zu brücken halte ich für keine gute Idee... Bei einem Mono Stecker wäre dann Tip mit Ground verbunden, also nix Ton weil Kurzschluss.

Stimmt, da hab ich nicht nachgedacht. Wenn Brücke, dann zwischen Ring und Ground. Dein blaues Kabel muss an Tip.
