Der Schalter vom Wah wird zum Schalten von zwei Relais eingesetzt die die jeweiligen Original-Schalter ersetzen, das geht ohne aktive Elektronik, also ohne Transistoren etc..
Praktisch wäre dabei, wenn du die Effekte mit einem Netzteil versorgen würdest, Relais benötigen zwar nicht viel Strom, aber die Batterie wäre doch etwas schneller leer.
Dazu brauchst du Relais mit drei Umschaltkontakten, diese gibt es für alle möglichen Spannungen. Das bedeutet natürlich einen Eingriff ins Gerät, dazu gehört dann auch noch jeweils ein Schalter der zwischen Relaisbetrieb und Normalbetrieb umschaltet, d.h. wenn du z.B. die Effektgeräte separat, also ohne diese Schaltung weiterhin benutzen willst und auch in jedem Gerät eine zusätzliche Buchse an die das Kabel zum anderen Effekt angeschlossen wird, oder du schraubst beide auf eine Platte und verbindest die zusammen ohne diese Buchse.
Normalerweise hat ein Schalter im Effektgerät drei Umschaltkontakte, einen am Eingang, einen am Ausgang und einen für die LED, falls vorhanden.

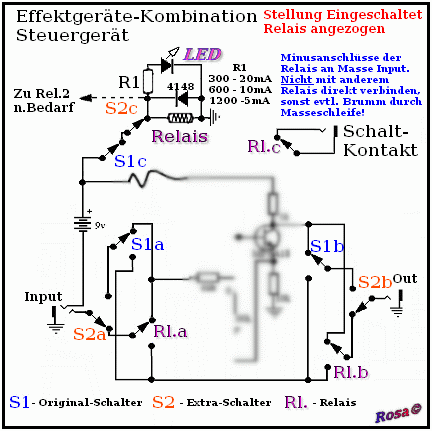

Hier mal die Grundidee an einer Stelle, die Schalter rechts, als S1b, Relais und Extra-Schalter müssten dann auch am Eingang vom Wah und am Ein- und Ausgang vom Verzerrer hin, das Wah bekommt einen neuen Schalter mit drei Kontakten, der dritte ist der, der die Relais schalten würde.
Zu kompliziert?
Du schaltes mit dem "Extra-Schalter nur zwischen Relais-Betrieb und "Normal" um, diese "Sw1" ist der Original-Schalter im Wah.
Das Relais wir diesem Schalter nur parallelgeschaltet.
Das wäre die einfachste Lösung, etwas komplizierter würde es mit solchen Teilen wie z.B. einem CD4052 werden, das ist ein "Analog-Multiplexer", würde aber kleiner und der Umschaltknacks, den du jetzt auch hast, wäre wohl weg, solch ein Teil:
Machbar ist fast alles.
Gruß,
J.R.
