Was ist das für ein Kondensator

von Chip&Fish, 21.04.07.

  1. Chip&Fish

    Chip&Fish Registrierter Benutzer

    Im Board seit:
    23.03.05
    Zuletzt hier:
    31.01.16
    Beiträge:
    416
    Ort:
    NRW
    Zustimmungen:
    10
    Kekse:
    878
    Erstellt: 21.04.07   #1
    Hallo Zusammen,

    nach allem Hin und Her habe ich nun den besten Kondensator für das Tonpoti meiner Strat -für mich- gefunden (Anlage).

    Leider habe ich keine Ahnung, um was für ein Kondensator es sich hierbei handelt und ich somit keinen Ersatzkondensator beschaffen könnte.

    Deshalb meine o.a. Frage:
    Was ist das für ein Kondensator, n.M. mit "genaueren" Angaben/Werten??


    Bild in der Anlage:
    der Buchstabe oben links (durch Blitz verdeckt) ist ein "i" (ir) ?

    Danke vorab

  2. _xxx_

    _xxx_ Registrierter Benutzer

    Im Board seit:
    17.07.06
    Zuletzt hier:
    13.07.16
    Beiträge:
    11.740
    Ort:
    Benztown-area
    Zustimmungen:
    309
    Kekse:
    20.656
    Erstellt: 21.04.07   #2
    Das ist ein 22 nF Kondensator, vom Aussehen her würde ich sagen metallized polyester-film (MSR steht dafür) Folienkondensator.

  3. Chip&Fish

    Chip&Fish Threadersteller Registrierter Benutzer

    Im Board seit:
    23.03.05
    Zuletzt hier:
    31.01.16
    Beiträge:
    416
    Ort:
    NRW
    Zustimmungen:
    10
    Kekse:
    878
    Erstellt: 21.04.07   #3
    OK...aber warum steht hinter 022 ein "k" ..Idee??
    Was soll 250 bedeuten??
    Was bedeutet MSR??

  4. _xxx_

    _xxx_ Registrierter Benutzer

    Im Board seit:
    17.07.06
    Zuletzt hier:
    13.07.16
    Beiträge:
    11.740
    Ort:
    Benztown-area
    Zustimmungen:
    309
    Kekse:
    20.656
    Erstellt: 21.04.07   #4
    .022k heißt 0.022 µF, schau z.B. hier für die erklärung:
    http://www.stayathome.ch/E-Bausatz.htm

    250 ist die Spitzenspannung die er vertragen kann in V.

    MSR steht wie gesagt für metallisierte Polyesterfolie, wie die Abkürzung zustande kommt weiß ich nicht mehr genau.

  5. Chip&Fish

    Chip&Fish Threadersteller Registrierter Benutzer

    Im Board seit:
    23.03.05
    Zuletzt hier:
    31.01.16
    Beiträge:
    416
    Ort:
    NRW
    Zustimmungen:
    10
    Kekse:
    878
    Erstellt: 21.04.07   #5

    Super INFOs....wenn Du mir jetzt noch sagen könntest, wo ich den Kondensator bestellen/kaufen kann?!:rolleyes:

    Dieser ist -so wie er ist- einsame klasse.

  6. _xxx_

    _xxx_ Registrierter Benutzer

    Im Board seit:
    17.07.06
    Zuletzt hier:
    13.07.16
    Beiträge:
    11.740
    Ort:
    Benztown-area
    Zustimmungen:
    309
    Kekse:
    20.656
    Erstellt: 21.04.07   #6
  7. Turtle

    Turtle Registrierter Benutzer

    Im Board seit:
    08.07.08
    Zuletzt hier:
    16.07.16
    Beiträge:
    135
    Zustimmungen:
    5
    Kekse:
    37
    Erstellt: 19.12.11   #7
    Hallo,

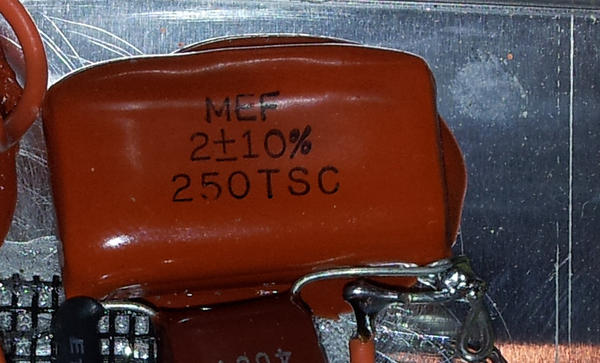

    ich habe hier nen Kondensator, denn ich einfach nicht richtig zuordnen kann. Weiß jemand zufällig, wie die "2" auf dem Metallpolyester-Schicht-Kondensator zu deuten ist?
    Die restlichen Angaben sind denke ich klar. 10% Toleranz und 250V Spannungsfestigkeit.

    [​IMG]

  8. Zwachi

    Zwachi Registrierter Benutzer

    Im Board seit:
    29.03.11
    Zuletzt hier:
    9.12.16
    Beiträge:
    676
    Ort:
    Wien
    Zustimmungen:
    114
    Kekse:
    1.221
    Erstellt: 19.12.11   #8
    Würd meinen, dass das die Fertigungstoleranz ist, also der maximal abweichende Wert des Kondensators liegt im Bereich von +/- 10% vom Sollwert.
    2 ist schätz ich die Genauigkeitsklasse..

    Würd aber noch die Meinung von wem anderen abwarten!

  9. Turtle

    Turtle Registrierter Benutzer

    Im Board seit:
    08.07.08
    Zuletzt hier:
    16.07.16
    Beiträge:
    135
    Zustimmungen:
    5
    Kekse:
    37
    Erstellt: 19.12.11   #9
    bleibt die Frage nach dem Sollwert :confused:

  10. Bierschinken

    Bierschinken Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    12.04.05
    Zuletzt hier:
    10.12.16
    Beiträge:
    11.668
    Ort:
    Düsseldorf
    Zustimmungen:
    620
    Kekse:
    33.067
    Erstellt: 19.12.11   #10
    Der könnte gut 2µF haben. Das könnte von der Größe im Vergleich zum Anderen Kondensator auch hinkommen.

  11. Turtle

    Turtle Registrierter Benutzer

    Im Board seit:
    08.07.08
    Zuletzt hier:
    16.07.16
    Beiträge:
    135
    Zustimmungen:
    5
    Kekse:
    37
    Erstellt: 19.12.11   #11
    Danke schonmal!

    Auf dem kleineren drunter steht "224J", was meines Wissens nach 220nF entspricht.
    Dann würden 2µF auf jeden Fall Sinn ergeben. 20µF kann man wahrscheinlich ausschließen und 2pF ebenso, oder?
