Welcher Switch für spezielle Pickup-Schaltung?

[Wüstenpinguin]

Hallihallo werte Mitmusiker,

eine meine Scheithauer-Gitarren hat folgende PU-Konfiguration: P90 am Steg, SC in der Mitte und P90 am Hals (die P90er sind in HB-Form). Geschaltet werden die PUs aktuell mit einem 5-Wege-Switch in Strat-Manier und Strat-Dimensionen.

Nun möchte ich die beiden P90er durch Häussel Humbucker ersetzen. Ich habe noch einen 5-Wege-Eyb-Megaswitch für Splittschaltungen (der ganz ursprünglich in der Gitarre mit den SD P-Rails mal verbaut war), brauche aber die ganzen Schaltmöglichkeiten nicht.

Was ich bräuchte ist ein 3-Wege-Switch der die folgenden Konfigurationen abrufen kann:

Position 1: Steg-Humbucker
Position 2: SC in der Mitte und äußere Spule des Steg-Humbuckers
Position 3: Hals-Humbucker

Ich denke, mit einem ganz normalen 3-Wege-Switch wird das wegen des Humbucker-Splitts in der Position 2 nicht funktionieren, oder?

Wenn nicht, welcher Switch könnte das ???

Vielen Grüße, WüPi



[halfcupsound]

Soll Pos.2 (SC-Mitte + HB-Split Bridge-außen) parallel, oder ebenfalls als HB (seriell)
geschaltet werden?



[Wüstenpinguin]

Ich würde in der Position 2 gerne dem typischen Strat-Zwischenpositions-Sound für cleane Sachen nahe kommen. Dann müsten die doch parallel laufen, oder?
Sorry, ich bin technisch da nicht so bedarft .

Mfg, WüPi



[halfcupsound]

Ja, so viel ich weiß, sind die originalen Strat-Zwischen-Positionen immer Parallel.
Habe auf einer 2 x HB Gitarre in Zwischenstellung ebenfalls Auto-Parallel. Das ist
eine lohnende Sache, Wenn der Bridge-HB leicht Crunchy zu spielen ist, und in der Zwischen-Position sofort Clean verfügbar ist.
Wenn du einen 5-Wege Strat-Schalter drin hast, wäre es das Einfachste, auf einen 3-Wege Tele-Schalter zu wechseln, mit dem müsste es gehen.



[halfcupsound]

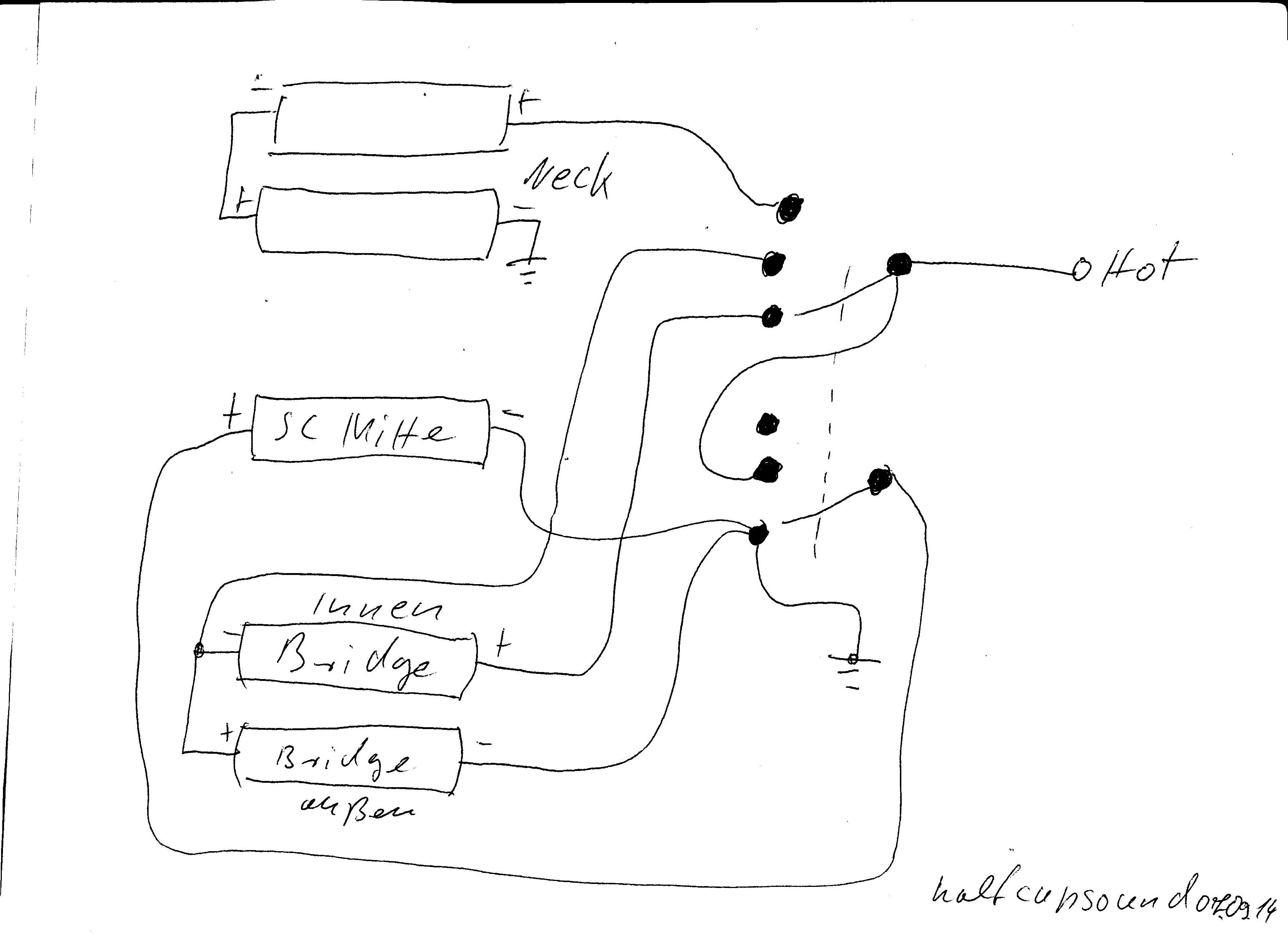

So, ich hab dir kurz die Anschlussweise skizziert, die Anzahl der Pins müsste er schon
haben, um die Pickups entsprechend zu schalten.



[Wüstenpinguin]

Cool. Danke.
Kennst du denn einen 3er Switcher, der das kann?



[halfcupsound]

Den Strat-Schalter, den gibt es wahlweise als 5- oder 3-Weg.

http://www.rockinger.com/index.php?...5/17006&sid3=dcb4867bd94e1f9aadb12cba438e5825
