Wiring/Support für 2 HB, 1 Ton-/1 Vol-Poti, Killswitch, 3-Weg Drehschalter

[Sirwotch]

Hallo allerseits,
Ich habe mir zum Spaß in der Freizeit (dank Corona) eine Gitarre geschreinert, die vielleicht nicht perfekt ist, aber für meine doch recht geringen Ansprüche reicht es

Naja, was Elektrotechnik und Schaltungen angeht bin ich leider nicht sonderlich begabt und habe mich in das Thema zwar gut eingelesen, aber trotzdem hoffe ich hier auf Hilfe!
Also folgendes: Ich würde gerne 2 Humbucker, 1 Tone-Poti, 1 Volume-Poti,1 Killswitch und 1 3-Weg Drehschalter (anstatt den klassischen toggle-switch) einbauen.

Als Bridge benutze ich keine zweiteilige Tune-o-Matic Bridge, sondern eine einteilige, wie sie meist bei Strat oder Tele Modellen verwendet wird (Ich weiß nicht, ob das eine Rolle bei der Erdung spielt, deshalb gebe ich das mal vorsichtshalber an).

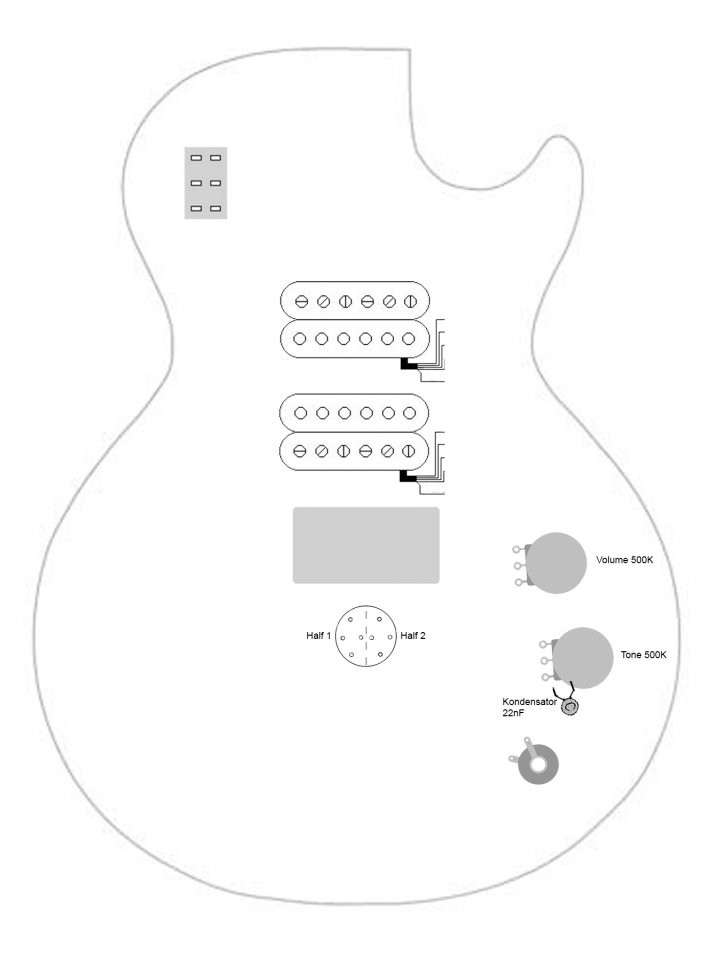

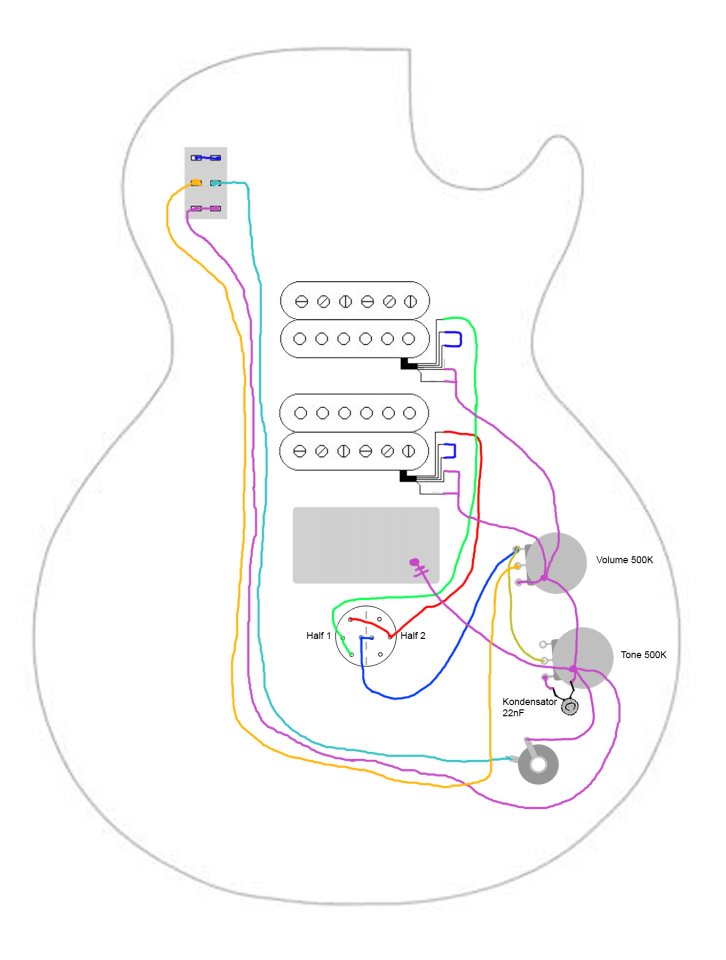

Im Anhang findet sich ein von mir gezeichneter Schaltplan und es wäre schön, wenn sich das mal jemand ansehen könnte und Rückmeldung geben könnte, ob das ganze funktioniert oder was geändert werden muss (Falls es komplett verkehrt ist habe ich auch nochmal den Schaltplan ohne Verkabelung zum neu einzeichnen in den Anhang gepackt).

Meine Frage zusätzlich: Wenn ich das ganze richtig verstanden habe, dann muss jedes technische Bauteil an die Erdung angeschlossen werden, also auch der Drehschalter. Allerdings verstehe ich dabei auch nicht so ganz, welcher der Kontakte an die Erdung angeschlossen werden muss.

Ich würde mich wirklich sehr sehr über jede Hilfe freuen!!

Vielen Dank und schönes Wochenende euch alles!

Bleibt gesund!

Felix



[WB12]

Schaut gut aus. Sollte klappen. Viel Spass!



[Dr Dulle]

Den 3 weg Drehschalter hatte ich mal in einer Gitarre und fand ihn unpraktisch ......



[Sirwotch]

Den 3 weg Drehschalter hatte ich mal in einer Gitarre und fand ihn unpraktisch ......

Vermutlich komme ich auch noch an den Punkt, aber ich würde es trotzdem ganz gerne mal ausprobieren Kannst du mir denn verraten, wie ich den Schalter an die Erdung anschließe?



[Marc Blues]

Kannst du mir denn verraten, wie ich den Schalter an die Erdung anschließe?

Wenn der Schalter geschlossen ist am Gehäuse, wenn er offen ist sollte es dafür eine Lasche o.Ä. sein.
Was immer funktioniert:

Eine Löt- oder Quetschöse ca.8mm zwischen Schalter und Decken-Bohrung.

Hth
P.S.: Wenn schon Drehschalter, dann bietet sich ein 5-Wege Schalter mit Coilsplitt an.



[Dr Dulle]

Kannst du mir denn verraten, wie ich den Schalter an die Erdung anschließe?

Hm das ist die Schaltung die ich vorgefunden habe

Wenn ich mich richtig erinnere war da keine Masseverbindung. Der normale 5way switch kommt ja auch nicht an Masse ........?



[WB12]

Der Drehschalter wird hier wahrscheinlich bereits über die Metallplatte geerdet. Aber Töne macht die Gitarre auch ohne Erdung des Schalter. Schützt vielleicht noch vor möglichen Störgerauschen. Zumindest nach meinem Verständnis...



[Sirwotch]

Vielen Dank euch allen, das hilft mir sehr!!
