Hallo Leute,
Ich bin in Kürze ein stolzer Besitzer eines Servus Yodelmaster Delay Pedals.
Dieser hat einen Effektloop, d.h. man kann Effekte einschleifen, die dann nur den Wet-Anteil beeinflussen.
Jetzt habe ich eine Schaltung entworfen, die es mir erlaubt eine Reihe von Effekten vor das Delay oder in den Loop des Delays zu schalten.
Darüber hinaus sind die einige Effekte im "Normalmodus" in den Effektloop des Amps eingeschliffen.

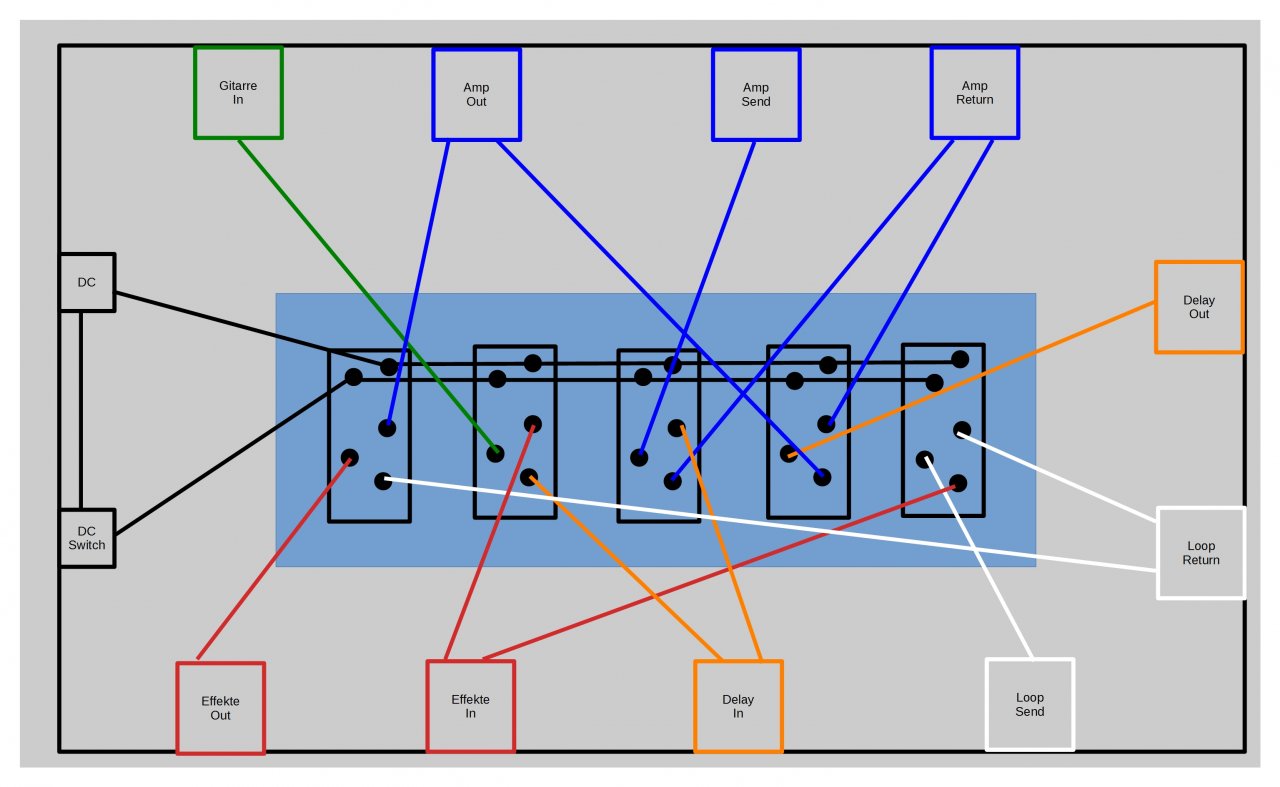

Ich habe dazu 5 Relais geplant (in der Mitte des Bildes), die einfach über einen Fußschalter 9V vom Netzteil aktiviert werden.

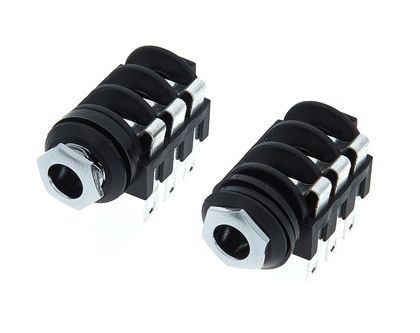

Die großen Vierecke rundherum sollen Klinkenbuchsen darstellen, die kleinen Hohlsteckerbuchsen. Die Farbe der Kabel haben keine Bedeutung.
Ich habe hier jetzt nur den Signalweg eingezeichnet, und in einem übermäßigem Anflug von Proffesionalität (sieht man auch am hochprofessionellem Schaltbild) die Masse komplett vergessen.
Meine Frage: kann man die Masse da noch irgendwie reinbasteln oder sollte ich einfach noch mal 5 Relais dazu holen, die dann parallel das gleiche schalten, wie die signalführende Leitung?
Ich bin in Kürze ein stolzer Besitzer eines Servus Yodelmaster Delay Pedals.
Dieser hat einen Effektloop, d.h. man kann Effekte einschleifen, die dann nur den Wet-Anteil beeinflussen.
Jetzt habe ich eine Schaltung entworfen, die es mir erlaubt eine Reihe von Effekten vor das Delay oder in den Loop des Delays zu schalten.
Darüber hinaus sind die einige Effekte im "Normalmodus" in den Effektloop des Amps eingeschliffen.
Ich habe dazu 5 Relais geplant (in der Mitte des Bildes), die einfach über einen Fußschalter 9V vom Netzteil aktiviert werden.
Die großen Vierecke rundherum sollen Klinkenbuchsen darstellen, die kleinen Hohlsteckerbuchsen. Die Farbe der Kabel haben keine Bedeutung.
Ich habe hier jetzt nur den Signalweg eingezeichnet, und in einem übermäßigem Anflug von Proffesionalität (sieht man auch am hochprofessionellem Schaltbild) die Masse komplett vergessen.
Meine Frage: kann man die Masse da noch irgendwie reinbasteln oder sollte ich einfach noch mal 5 Relais dazu holen, die dann parallel das gleiche schalten, wie die signalführende Leitung?
