XLR Not-Aus Schalter – Mute für Kanäle mit 12VDC & 230VAC Steuersignal

[HIFI-KILLER]

Es gibt von jedem Hersteller verschiedene Modelle
Wenn es nicht stören sollte, daß das Gerät Batterien benötigt, und auch Splitter und Adapter, wäre der letzt genannte gut

Der Klarkteknik, den ich empfehlohlen hatte.
Brauchst du nur mit 3,5 Klinke auf 3,5 Klinke anschließen.
Passive und professionelle Lösung

Der erste in meinem Post ist wahlweise mit Phantomspeisung oder Batterien auch hier brauchen wir Splitter und Adapter
Ist aber sehr billig.

Andererseits kannst Du auch in dein bastel Programm die Übertrager mit einbauen und selbst die DI Box kreieren

Deine Entscheidung.



[Mr. Pickles]

Der Klarkteknik, den ich empfehlohlen hatte.
(…)

ich hatte das auf alle Komponenten des Vorhabens bezogen.

Bis Fasching ist nicht mehr lang und das Zeug soll auf nen faschingswagen.

@jan1104 ist nach wie vor nicht schlüssig welche Schaltung, testaufbau wurde scheinbar bisher noch keiner gemacht.

Da ist dann denke ich ne etablierte lösung wie eben die Mutegruppen das sinnvollste, wobei man in dem Fall ja auch einfach den Zuspieler (Laptop) abschalten kann, bei nutzung der Bluetooth empfängermodule sollte dann auch bei abstellen des Zuspielers ruhig sein.

Die DIY lösung kannman ja auch parallel dazu noch bauen, aber bei den mutmaßlich wenigen Vorkenntnissen kann ich einen Selbstbau mit festen Zeitrahmen einfach nicht empfehlen



[HIFI-KILLER]

Richtig, das ganze müsste auch ordentlich auf Platine, wenigstens ne Lochraster, aufgebaut werden, damit keine Füsschen durch Erschütterung abbrechen....

Zeit für Fehlersuche falls nötig, ist einzuplanen.



[jan1104]

Damit das Thema sauber abgeschlossen ist, hier noch kurz die Erklärung, wie ich es am Ende umgesetzt habe:

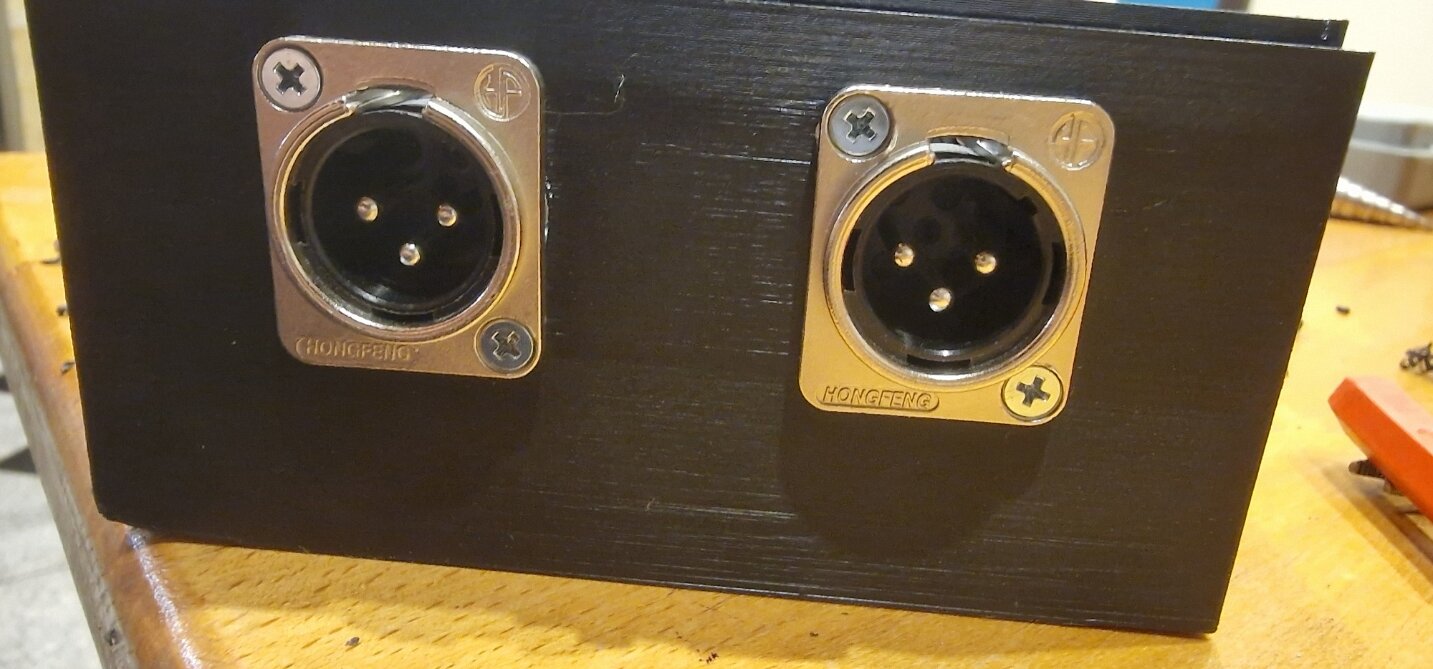

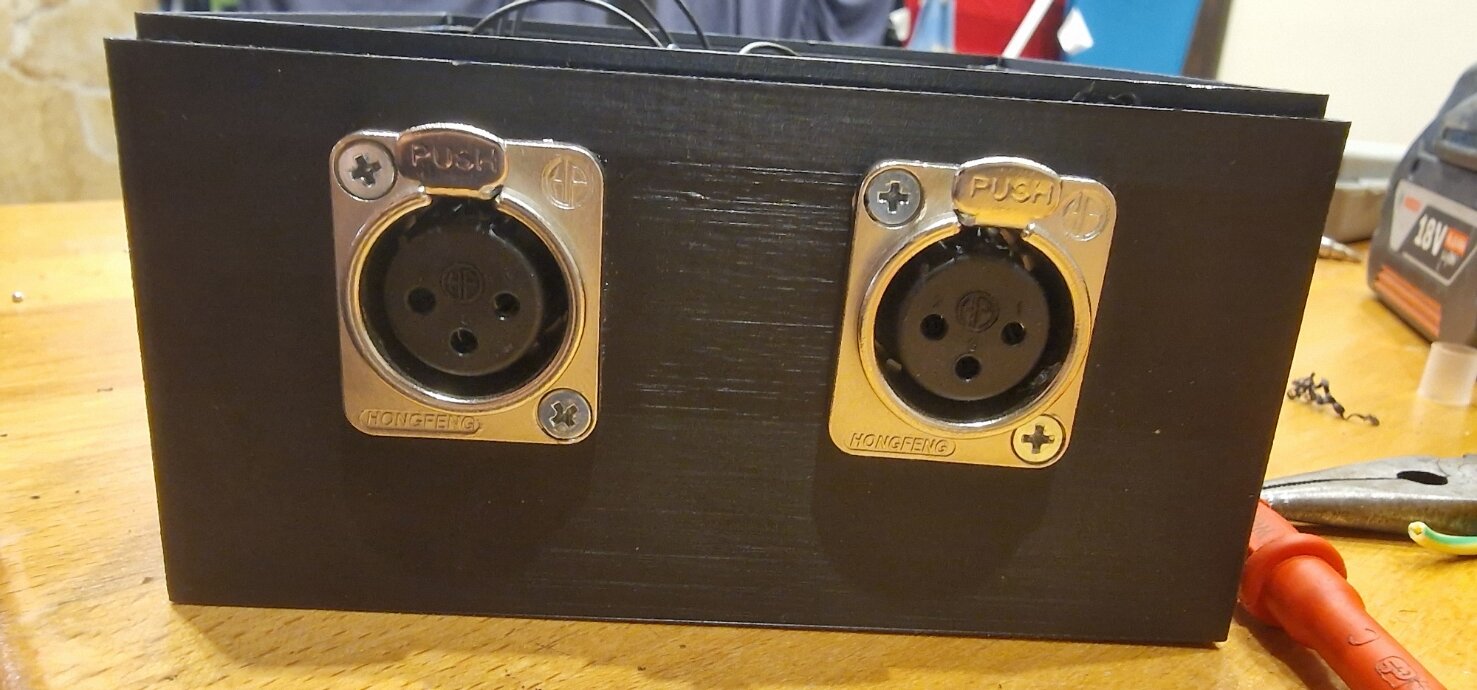

Ich habe mich für eine relaisbasierte XLR-Mute-Schaltung entschieden.
Das Audiosignal (symmetrisch, Hot/Cold) wird vollständig über Relais geführt und im Mute-Fall getrennt. Es befindet sich keine aktive Elektronik im Signalweg, also kein Op-Amp, kein DSP, kein Verstärker.

Die Leitungen werden im Mute-Zustand auf definierte Widerstände gelegt:

• 100 Ω zur Dämpfung von Schaltimpulsen
• 50 Ω als definierte Last, damit kein offener Ausgang entsteht

Dadurch gibt es kein Knacken und kein undefiniertes Verhalten am Mischpult.

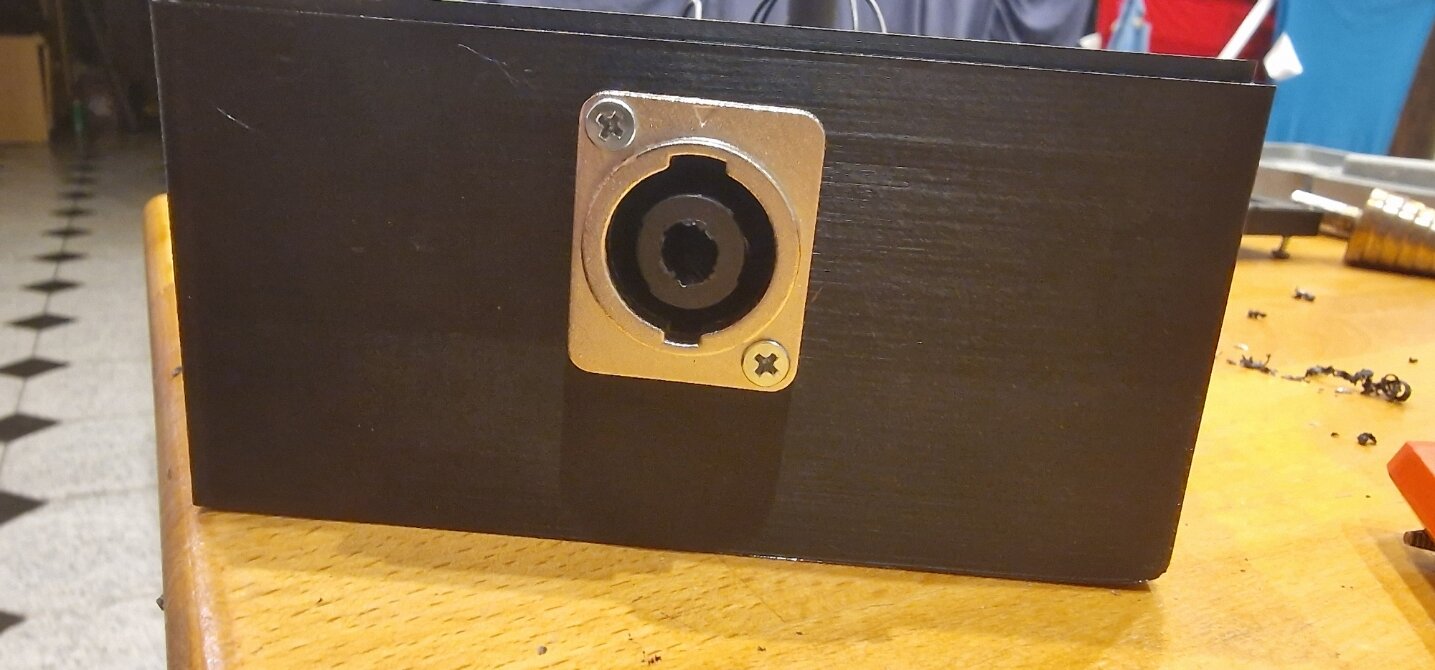

Die Ansteuerung erfolgt über eine externe Steuerspannung (ca. 6,5–32 V DC), eingespeist über eine separate Buchse.

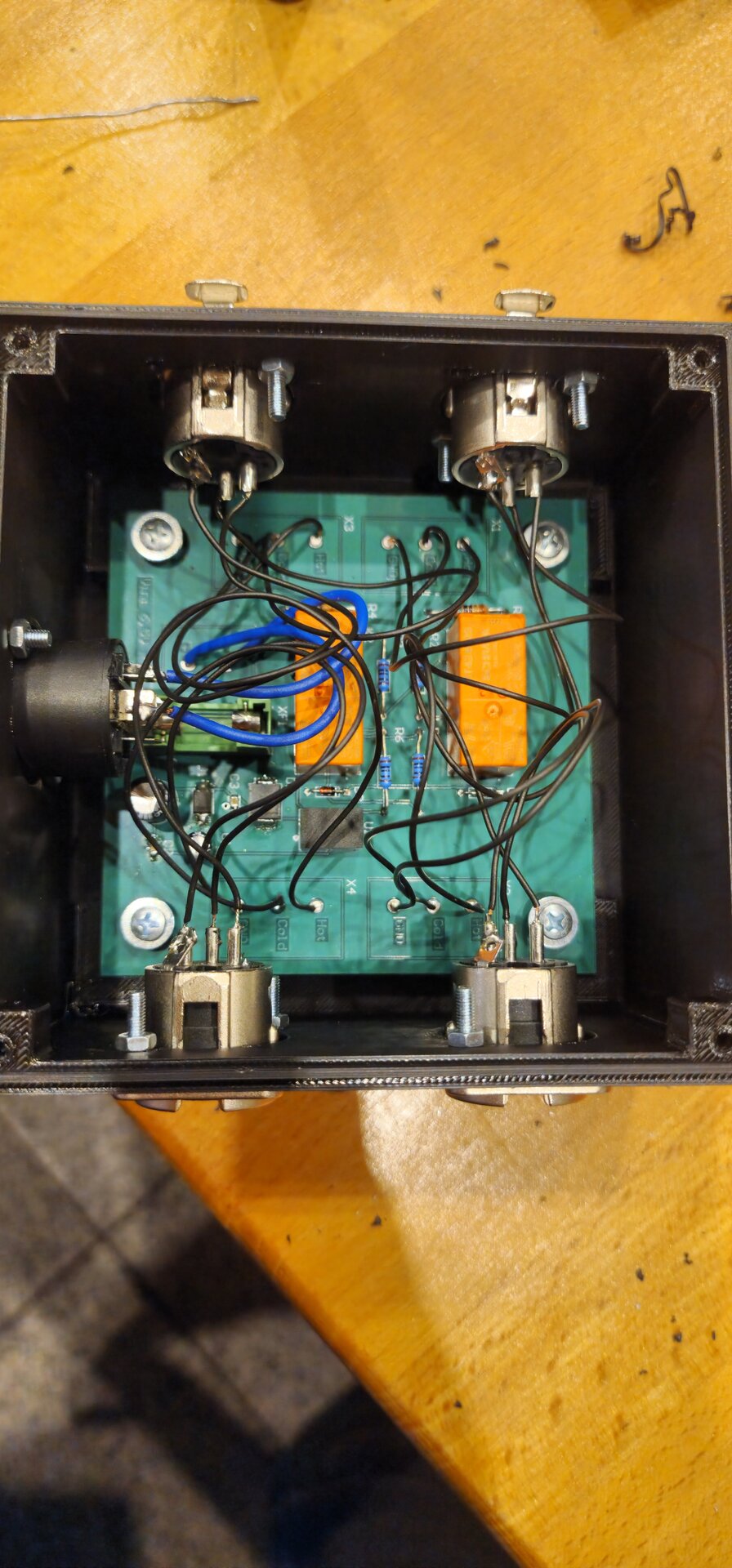

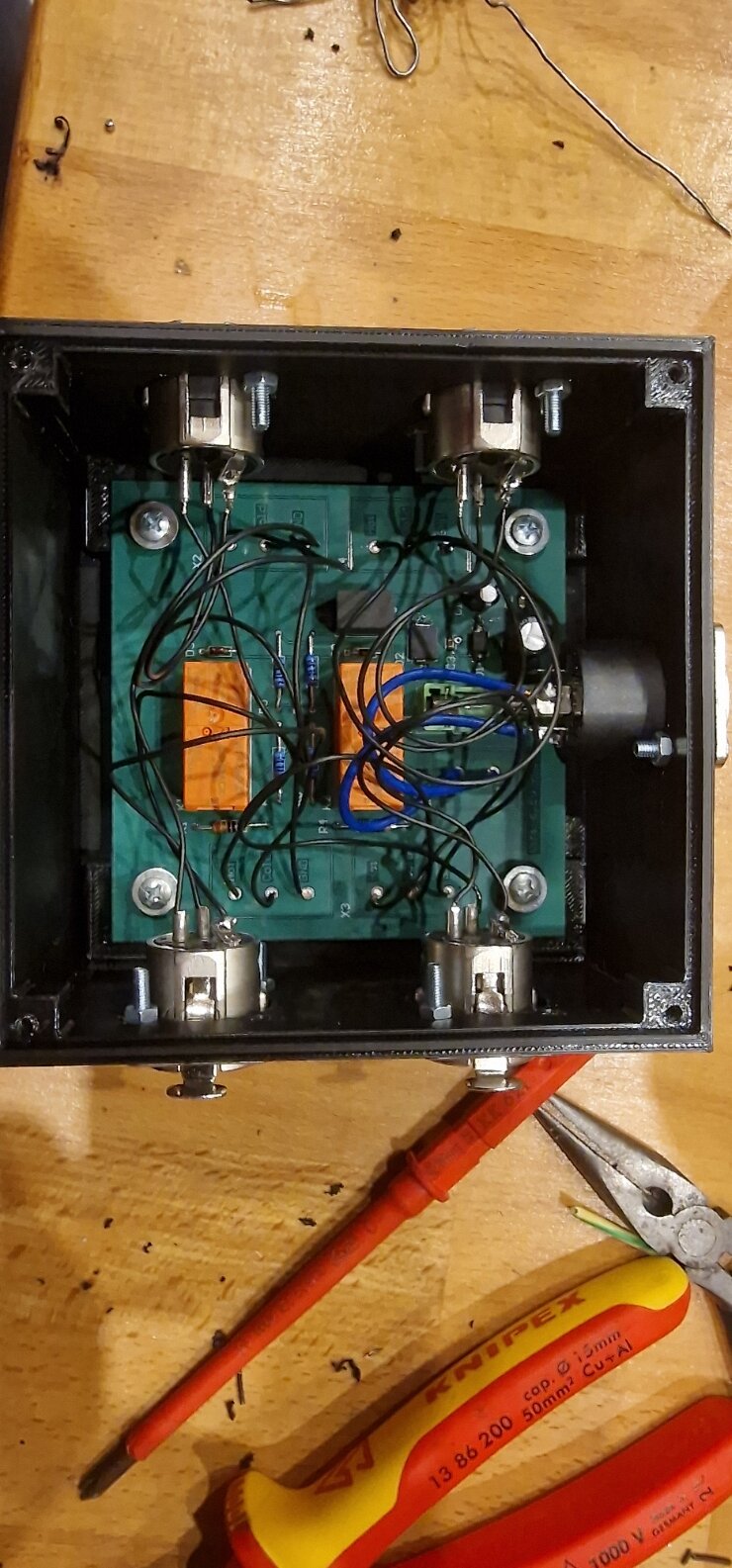

Auf der Platine sitzt ein DC/DC-Wandler, der daraus stabile 5 V für die Relais erzeugt.
Zusätzlich sind Verpolschutz, TVS-Diode und Freilaufdioden verbaut.

Die XLR-Masse wird nicht geschaltet, nur Hot und Cold. Und ist auch von der Gerätemasse getrennt

Mir ist klar, dass es dafür auch fertige Lösungen gibt und man in vielen Fällen eine DI-Box mit dahinter packen sollte.
Für meinen Einsatzzweck wollte ich jedoch eine feste, robuste Lösung mit externer Ansteuerung, die auch im rauen Betrieb zuverlässig funktioniert.

Damit ist das Thema für mich abgeschlossen, vielleicht hilft es ja jemandem, der etwas Ähnliches umsetzen möchte.

Bei Fragen oder Interesse am Aufbau gerne per Mail:

jan.pohl@pohl-aktiv.de



[Fish]

Danke für Dein Post von der umgesetzten Lösung!
