Harting an bestehendes Multicore / Stagebox 16XLR / 4Jack

[HenkoPenko]

Ich hab ein 30 Meter lange Multicore Kabel inkl. Stagebox.

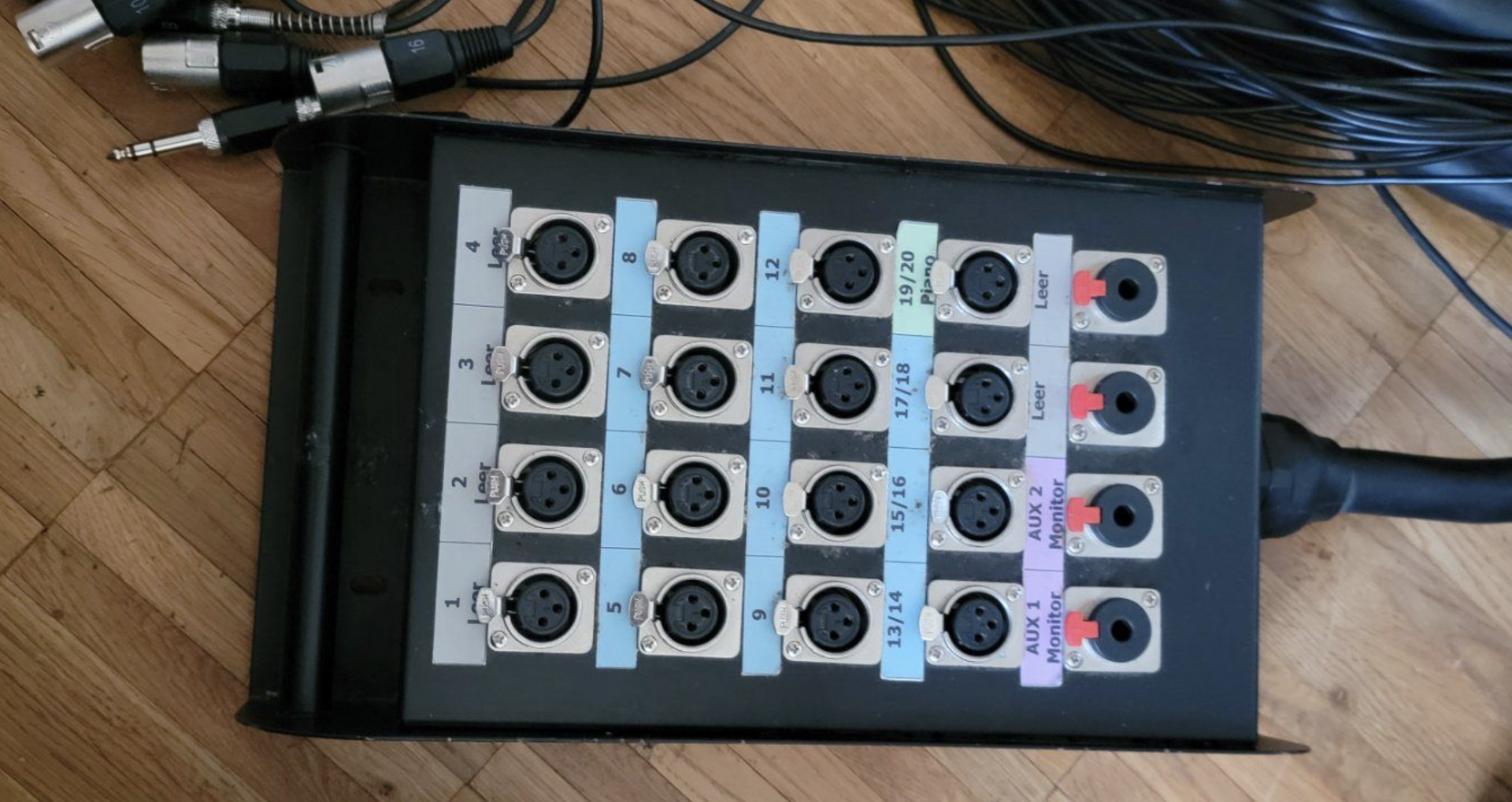

Stagebox hat 16 XLR und 4 Jack inputs. (Bild in Anhang)
Jetzt würde ich gerne um alles ein wenig praktischer zu machen den Stagebox mit einen Harting Stecker an das Multicore Kabel montieren.
Wie kann ich das jetzt am besten machen, was für Harting brauch ich genau, und was gibt es alles zu beachten ?



[Rockopa]

Wie kann ich das jetzt am besten machen, was für Harting brauch ich genau, und was gibt es alles zu beachten ?

Ich weiss ja nicht welchen Zugang Du zu solchem Material hast das kann teuer werden.
Schau mal beim T-Man unter dem Suchbegriff Harting.
Ein Kontakt kostet schon mal 0,55 Cent
Das sind dann schon mal 20x 3=60 und auf dert Gegenseite auch noch mal 60 Kontakte dann kommen da noch die Stecker dazu Kabelverschraubungen und die Zange für die Kontakte(es gibt aber glaube Ich auch welche zum löten glaub mir das möchtest Du nicht.)

Harting Contact Pin Male 0,37*​

*​

Zange kostet mal ebend 169€

Harting Service Crimpzange*​

*



Harting Han-D64F-C*​

*​

Ich weiss wovon Ich rede Ich habe das einmal für Multicore -Mixer 24/4 und einmal für Siderack-Mixer 72 gemacht ist schonetwas länger her mir ist so als wenn mich das ca.700€ gekostet hat.



[Fish]

"Harting" ist ein Markenname.
So wie "Tesa", "Tempo", "Nutella", ...

Schau mal nach "Multipinstecker", da bekommst Du dann das Angebot von allen Marken.
Harting ist quasi der "Mercedes" und auch dementsprechend teuer.



[skyworker]

Meine Gedanken dazu:
- erst mal definieren, ob Einzelmasse sinnvoll und notwendig ist (macht den Unterschied zwischen 41 und 60 Kontakten)
- LK-Rundstecker sind genau so lausig zu verarbeiten wie "Harting", dafür aber wesentlich langlebiger. Daher mein Favorit
- es muss tatsächlich nicht zwingend die original Harting Crimpzange sein - falls eine mit passenden Tools vorhanden ist
- löten ist eine ernsthafte Alternative

Und - ganz wichtig: wirklich gut darüber nachdenken, ob man sich das antun will - ich bau vieles selbst, aber Multipin ist der Endgegner... Die kauf ich lieber...



[Mathias1234]

Das ist tatsächlich heutzutage finanzieller Wahnsinn. Im Zeitalter der Digitalpulte und Cat.Kabel machts einfach keinen Sinn mehr sowas nachzurüsten. Ist den Aufwand und das Geld nicht Wert.



[acheron65]

Willkommnen natürlich im Forum

Es gibt Belegungspläne u. a. bei Sommer Cable. Getrennte Masse oder gemeinsame Masse ? Bei getrennter Masse gibt es einen Pin mehr

Statt Harting würde ich vielleicht auf Socapex gehen.

Wenn Du da herunterscrollst, gibt es dann bei 16 in 4 vermutlich die 72er Version des Harting bis 24 Kanal

https://storage.googleapis.com/sommercable-storage-shopware-prd3/media/48/d5/e6/1708598065/Montageanleitungen_(1).pdf?ts=1708598065

Bei der noch stabileren "Rund" Version dann 85 Pol als verriegelbare Socapex. Das kommt wohl ursprünglich aus dem Militärbereich

Vielleicht findet man konfektionierte Mucos bei www.gebrauchte-veranstaltungstechnik.de



[Mr. Pickles]

Hab mal überschlagen, mit Zange ausdrücker und Material kommt man auf knapp 300€,
dann ist das natürlich auch Zeitaufwändig.
das Foto lässt natürlich nur aufs Multicore spekulieren, aber für mich sieht das aus, als wäre es ein Ssssnake, da würde ich nicht unbedingt Zeit und Geld reinstecken.

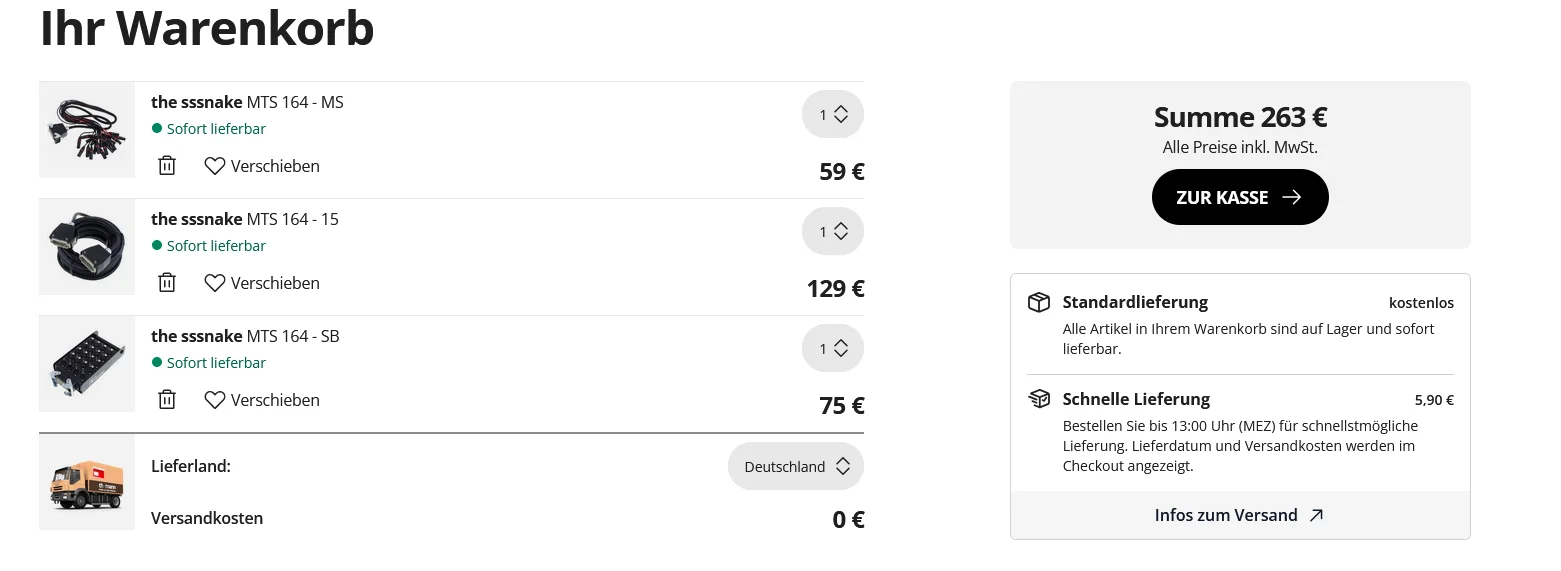

dem gegenüber steht der Thomann* katalog, Stagebox und Mischpult Split schnell auf die bei dir verwendeten Klinken umzurüsten geht deutlcih schneller und einfacher:

aber der Punkt, dass ein Digitalpult mit Stagebox in der Heutigen Zeit sinnvoller ist ist auch nicht von der Hand zu weisen.



[chris_kah]

aber der Punkt, dass ein Digitalpult mit Stagebox in der heutigen Zeit sinnvoller ist ist auch nicht von der Hand zu weisen.

Ich habe mein 12/4er Multicore verkauft, als ich mein XR18 hatte. Und seither nie mehr vermisst, dieses schwere, unhandliche Teil.



[Mfk0815]

Ich habe nach wie vor analoge Subsnakes 8/4er und auch 16/4er. Zum einen weil sie halt schon da sind, zum anderen weil sie auch bei einer digitalen Stagebox nützlich sein können, speziell wenn die Bühne größer ist.
Ich habe mir auch die in Beitrag #7 gepostete Lösung mal besorgt, inkl 2. Stagebox. Der Grund ist, dass ich immer wieder die Situation habe, wenn mehrere Bands spielen, die auch unterschiedliche Drumsets an unterschiedlichen Positionen benutzen wollen (Jazz halt). Und da sind wir dazu übergegangen, Rollriser für die Drumsets zu benutzen. Da stehen dann die Drumsets drauf, inkl. kompletter Mikrofonierung und der Stagebox. Beim Changeover wird der eine Riser weg geschoben, nachdem die Stagebox abgesteckt wurde, der andere Riser rein und die Stagebox wieder ans Multicore, fertig. Das ist aber eine spezielle Abwendung und kommt auch wohl seltener vor. Blöd finde ich bei der ssnake Lösung nur, dass die Stecker am Kabel auf beiden Seiten die (male?) Pins haben und da kein Deckel dabei ist. Besser wäre m.M.n gewesen, wenn eine Seite male Pins hat und die andere female Pins. dann könnte man eventuell auch mal Verlängern und je nach Bedarf den Split direkt an die Stagebox stecken. Und die fehlenden Deckel sind gerade am Kabel dämlich, wie ich finde, weil da am schnellsten ein Pin verbogen oder abgebrochen ist.



[der onk]

Die sssssssssnake Mucos/Stageboxen/Splits hatte meine Truppe mal angeschafft... nach einer Saison die ersten Ausfälle, nach der zweiten umfassend nachgelötet (und dabei die lausige Lötarbeit bewundert) und nach der dritten in die Tonne gekloppt.
Also ich würde heutzutage nicht mehr mit fetren Analogcores arbeiten, geschweige denn da nochmal Geld und Arbeit reinstecken...

domg



[Mr. Pickles]

Ich habe mein 12/4er Multicore verkauft, als ich mein XR18 hatte.

ich hab selber aktuell nur noch ein DIY 6/2 Multicore im Einsatz,
2- Kanäle sind da gleich mit DI in der Stagebox, (1 davon Reserve)
4- Kanäle sind Mikro (1 davon reseve)
2- sind fürs IEM monitoring von meinem Drummer (je Stereo Asymetrisch, 1 davon Reserve)

Ursprünglich war das an meinem XR18, Seit Herbst hab ich aber das X32, d.H. sobald wieder genug Geld in der Spielzeugkasse ist kommt noch eine Digitale Stagebox dazu, weil ich das ganze kabelgedöhns auch nicht mehr sehen kann.

Beitrag automatisch zusammengefügt: 13.03.26

Die sssssssssnake Mucos/Stageboxen/Splits hatte meine Truppe mal angeschafft... nach einer Saison die ersten Ausfälle, nach der zweiten umfassend nachgelötet

ich hatte die auch nur genannt, weil das Foto stark nach einem umbebauten sssnake aussieht, und bevor man teuer nen Harting an ein SSSnake macht würde ich dann eher das verlinkte nutzen.

Digital macht ja auch nur sinn, wenn man ein Digitalpult schon hat.



[der onk]

Digital macht ja auch nur sinn, wenn man ein Digitalpult schon hat.

Wobei man bei einer Investition von €300.- plus Arbeit schon mal drüber nachdenken könnte, ob der Zeitpunkt zum Umstieg auf z.B. ein XR18 oder gebrauchtes x32 gekommen ist...

Domg



[Mr. Pickles]

Investition von €300.- plus Arbeit

stimmt, das hatte ich gar nicht so präsent am Schirm, das XR18 ist ja aktuell unter 400€ zu haben... wenn ich so zurück an meine Anfänge denke eigentlich krass was man da für sein Geld bekommt,



[chris_kah]

Aktuell 365 EUR für ein XR18. Also 1 Jahr 1 Eur pro Tag zurück legen ... Für 365 EUR bekommt man keine 16/8 Stagebox ... nur mal so ...

Ja, kleine Sub Multicores machen Sinn. Ich hab eines zu meinem "Arbeitsplatz" mit 4 Aderpaaren (Mikrofon, Monitor, Amp Modeller Out und Amp Modeller Stromversorgung). Verkabelung ist im XR18 Rack fest gesteckt und geht auf eine 12-Pin Buchse. Die "Stage Box" hat neben den Anschlüssen oben auch noch 3 Fußtaster. Damit ist alles sehr kompakt.

Das XR18 steht bei uns bei der Percussion, weil dort 8-9 Quellen sind und damit der Hauptanteil der Kanäle.

Zum Bass geht nur 1 XLR Kabel (DI Out vom Verstärker)

Und wenn bei so kleinern Sub Multicores so Dinge wie DI Box gleich mit drin sind, spart das Aufbauarbeit und macht alles übersichtlicher.



[Mfk0815]

Mein Thema mit den Snakes war insofern spannend, weil die so eingefangenen Signale zwar am Ende in einem, eigentlich in zwei, drei, Digitalpulten verarbeitet werden, davor aber noch analoge Klark Splitter hängen. Da ist es halt nix mit mal eben eine SD8, SD18, DX168 oder was auch immer auf der Bühne verteilen. Das mache ich, wenn ich nur mit meinem A&H oder WING/M32 System unterwegs bin. Hier ist aber erst mal alles bis einschließlich die zentralen Splitter analog. Und bis jetzt haben die ssnake Teile gut durchgehalten. Da darf ich nicht schimpfen.
