yamaha cabinet, 2x30 watt externer speaker - reihenschaltung

[shootTV]

moin moin, frohe ostern euch allen, dicke eier und so...

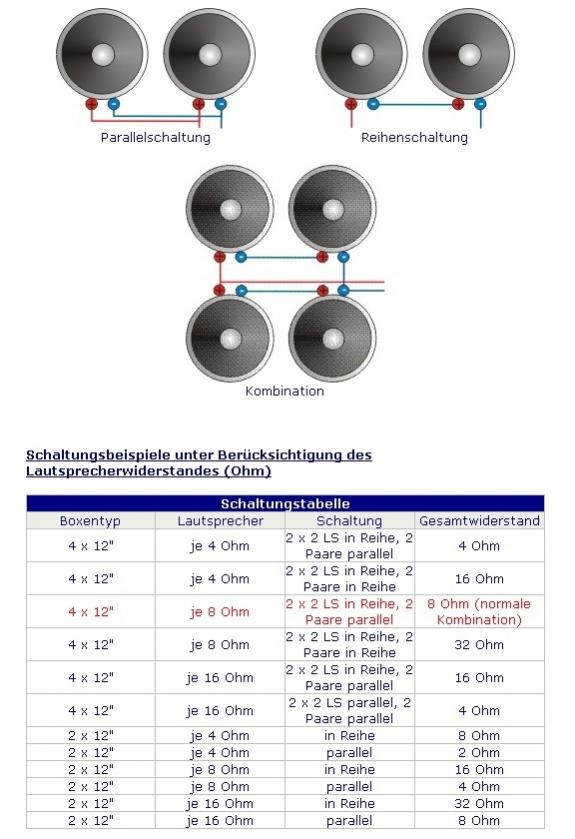

ist diese grafik hier

so richtig?

ich habe hier ein altes yamaha cabinet, 2x30 watt, jeweils 8Ohm - möchte das an meinen vox vt50 8ohm ausgang klemmen...
(frag´nicht wieso, einfach mal drüber spielen, bin in bastellaune...)
habe jetzt die reihenschaltung angestöpselt 2x12"/je 8 OHM/ in reihe/16 Ohm



[ValleysOfNeptune]

Das mit Reihenschaltung stimmt meiner Ansicht nach. Ansonsten gilt ja für die Reihenschaltung von Widerständen:
R = R1 + R2 + ...

Und bei der Parallelschaltung
1/R = 1/R1 + 1/R2 + ...

Bei parallel geschaltenen Widerständen ist der Gesamwiderstand immer kleiner als der kleinste Teilwiderstand.



[shootTV]

funzt soweit!

klingt geil!

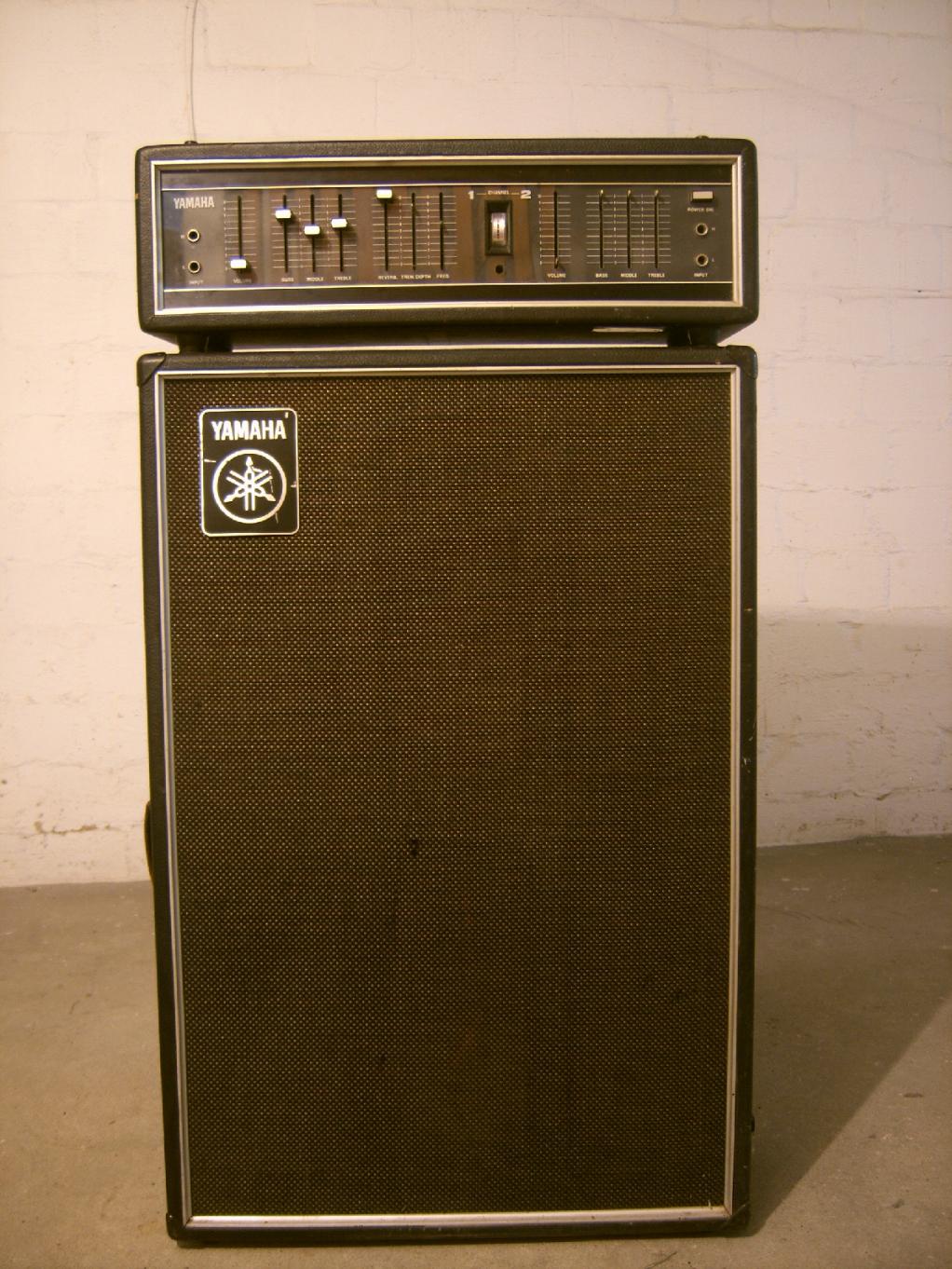

hier mal ein (älteres bild) von der yamaha-kiste:

topteil existiert auch noch, ist aber für mich nicht relevant.

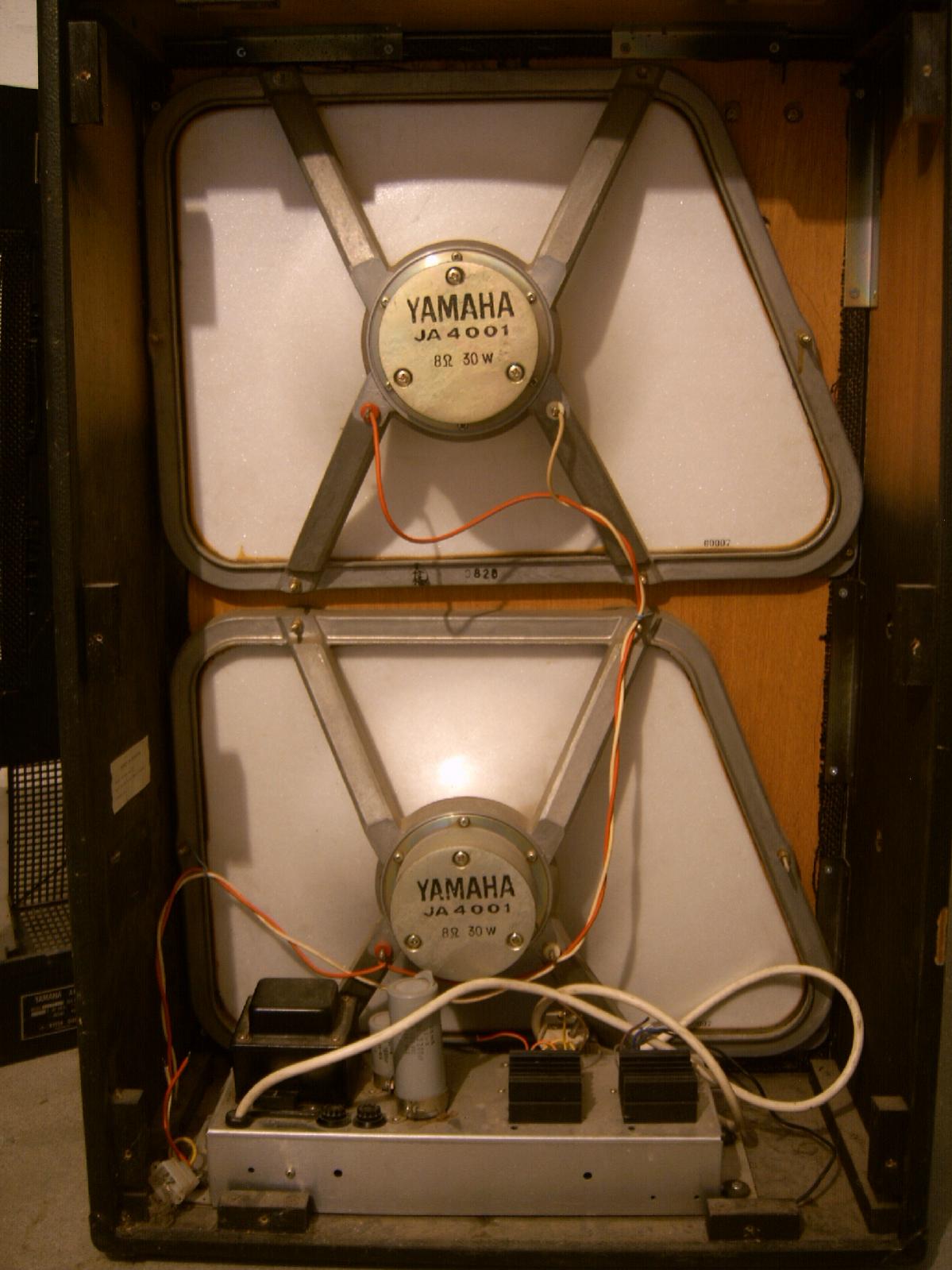

ebenso die verstärkereinheit auf dem zweiten bild, die ich vorhin kurzerhand
ausgebaut habe...

jetzt bräuchte ich nen schaltplan oder n tipp, wie ich den vox dazu bringe, den internen speaker NICHT abzuschalten...
bzw, wie ich ihn dazu bringe, so a/b oder beide zusammen.... mit nem schalter... hmmm...
