Zwei Stellungen des 5-way-Schalters gehen nicht..

[putl]

Ich habe einen Pickup Satz von Fender mit speziellen "Fender Custom Shop Celina Garcia hand wound Stratocaster pickups"
In meiner Strat funktionierten sie prima.
Dann habe ich das Pickguard ausgetauscht und dort einen anderen Satz mit SSS eingebaut.

Zum Problem:
Beim Einbau der Celina Garcia pickups funktionieren die Stellungen "Neck" und auch die zweite Stellung des 5-Wege Schalters nicht.
Bridge geht und auch die Stellung davor.
Soweit ich konnte, habe ich alles was mir einfiel durchgemessen.
Zwei (der eingelöteten) pickups haben je 3kΩ, der dritte 6kΩ. Das sollte normal sein,oder?

Es könnte auch der 5-Wege Schalter sein. Vielleicht sollte ich den ersetzen? Vielleicht mit einem "Schaller Megaswitch Version S"?
Was meint Ihr? Der Fehler könnte auch sonst wo liegen... Vielleicht hat jemand eine Idee für mich.

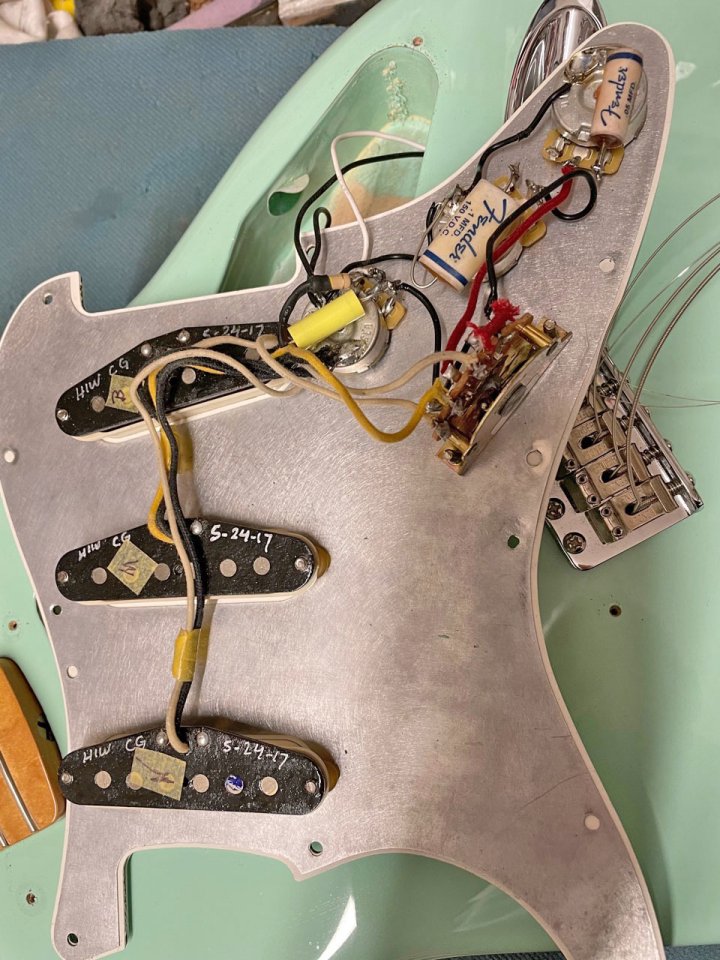

Ich hänge mal ein Foto an. Inzwischen habe ich dort den dicken kondensator gegen einen anderen getauscht.

​

​



[Bholenath]

Zwei (der eingelöteten) pickups haben je 3Ω, der dritte 6Ω. Das sollte normal sein,oder?

Nein.
Widerstände im KiloOhm Bereich wären normal.
3 ohm und 6 ohm ist so gut wie ein Kurzschluss.

Ich habe schnell meine durchgemessen.
Neckpickup 5,84 KOhm
Middle 6,22kOhm
Bridge 6,55kOhm



[putl]

Haha, natürlich! Da habe ich mich heftig versehen, das sind k-Ω...



[Prospero]

Beim Einbau der Celina Garcia pickups funktionieren die Stellungen "Neck" und auch die zweite Stellung des 5-Wege Schalters nicht.
Bridge geht und auch die Stellung davor.

Es kommt also beim Hals PU und dessen Zwischenstellung mit der Mitte kein Ton, die anderen 3 Positionen funktionieren? -> Beim Neck PU liegt das Problem.
Angesichts der etwas verschmurgelten Enden der Kabelisolierungen ist es beim Löten etwas heiß zugegangen. Ist dabei ein Kurzschluss auf Masse entstanden? Hast Du mal die Signalleitung des Neck PUs gegen Masse gemessen?

P.S.: Bist Du sicher, dass die Lötstelle korrekt ist? Sieht ziemlich mau aus, Vergleich mal mit den ordentlichen Löstellen der anderen gegenüberliegenden Schalterebene.



[Bholenath]

Die 3 KOhm sind trotzdem wenig.
Ich habe hier 3 Fender AlNiCo5 Single Coils durchgemessen also nur das du Vergleichswerte hast.
Das sind sehr ähnliche Pickups.



[putl]

Danke für Eure Hilfen!
Ich habe mich schon geärgert, daß ich damals die stoffumwickelten Drähte genommen habe,
die an den Enden immer fransen, besonders bei sehr kurzer Länge.
Ich habe den Schaller Megaswitch Version S bestellt und werde die gesamte Elektrik
unterm pickguard neu machen. Vielleicht merke ich da den Fehler.
Dazu nehme ich dann auch bessere Drähte und werde die pickups nochmal unverlötet messen.
Es wäre schön, wenn man die Potis genau bekäme, also das 250kΩ nicht mit 235kΩ...
Wo bekommt man so etwas?



[Rostl]

Es wäre schön, wenn man die Potis genau bekäme, also das 250kΩ nicht mit 235kΩ...

es gibt keine Potis mit 235 KOhm, es sind Toleranzen



[Bholenath]

Wo bekommt man so etwas?

Also "military grade" Bauteile haben geringere Toleranzen. Wo man die bekomt weiss ich nicht und die sind auch etwas teurer. Aber man kann sie kaufen ich kenne jemanden der verwendet die an kritischen stellen in seinen Mischpulten.



[Rostl]

je kleiner die Toleranz desto teurer wird es



[putl]

Meist haben die Potis tolerierbare Toleranzen...aber wieweit sie sich auf den Klang auswirken weiß ich nicht.
Bei Toleranzen von ca.2% liegen die Preise aber um ein Mehrfaches über den "normalen", leider.
Ich weiß nicht, ob es sich lohnt für ein 250kΩ Poti statt 5-7€ über 30€ auszugeben weiß ich nicht.



[Prospero]

Ich habe mich schon geärgert, daß ich damals die stoffumwickelten Drähte genommen habe,
die an den Enden immer fransen, besonders bei sehr kurzer Länge.
Ich habe den Schaller Megaswitch Version S bestellt und werde die gesamte Elektrik
unterm pickguard neu machen.

Ich meinte nicht die stoffummantelten Leitungen, sondern die weggeschmurgelten kunststoffummantelten der Pickups.
Nichts für Ungut, aber ich sehe das Problem hier in der handwerklich sehr schlechten Ausführung der Arbeit. Vor dem Einsatz eines neuen Schalters würde ich das Problem finden und abstellen und nicht blind neue Teile reinwerfen.
Hast Du nun einen Kurzschluss oder offene Verbindung?



[Rostl]

Ich weiß nicht, ob es sich lohnt für ein 250kΩ Poti statt 5-7€ über 30€ auszugeben weiß ich nicht.

tja, die Entscheidung kann dir niemand abnehmen, ich würde es nicht machen, mit 5% kann ich leben

aber wieweit sie sich auf den Klang auswirken

einige hören Gras wachsen, ich nicht



[Gitarrenstaender]

Es wäre schön, wenn man die Potis genau bekäme, also das 250kΩ nicht mit 235kΩ...
Wo bekommt man so etwas?

Wenn dir die genauen Werte sehr wichtig sind: es gibt von Acys Guitar Lounge die Sweetspot Pots. Mittels dem angebrachten Trimmpoti kannst du die Werte so einstellen wie du sie haben willst. Ob dir die Sache 20 € pro Poti wert ist, musst allerdings du entscheiden.

https://acys-lounge.de/potentiometer.html



[putl]

...nicht die stoffummantelten Leitungen, sondern...das Problem hier in der handwerklich sehr schlechten Ausführung der Arbeit...Hast Du nun einen Kurzschluss oder offene Verbindung?

Die Pickups haben keine kunststoffummantelten Leitungen, sieh mal ins Foto...
Die einzigen Kunststoff-Leitungen sind die schwarzen am Schalter und auch von den Potis dahin.
Einzige Stelle mit "geschmurgelter" schwarzer Isolierung ist am Vol.Poti das Treblebleed das mit geschrumpftem Schrumpfschlauch umgeben ist.
Einen Kurzschluß habe ich nicht.
Die Pickups habe ich eben gemessen: Neck 5,9 kΩ, Mitte 6,3kΩ und Bridge 6,1.
Recht gebe ich Dir aber, denn die Lötstellen könnten etwas rundlicher sein.

Beitrag automatisch zusammengefügt: 19.04.21

...es gibt von Acys Guitar Lounge die Sweetspot Pots....https://acys-lounge.de/potentiometer.html

Danke für den freundlichen Link!



[Prospero]

Die Pickups haben keine kunststoffummantelten Leitungen, sieh mal ins Foto...

Ok, sah auf dem Foto zunächst nicht so aus, erst nach weitem Aufzoomen,
Dann stell doch den Schalter auf den Neck-PU und miss, ob der Signalweg das Volume-Poti erreicht. Dazwischen muss der Fehler ja liegen.



[putl]

Guter Tipp, mache ich!
Aber wenn ich den Neck-Pu mit 5,9kΩ messen kann, sollte der wohl in Ordung sein, oder?



[Prospero]

Aber wenn ich den Neck-Pu mit 5,9kΩ messen kann, sollte der wohl in Ordung sein, oder?

Wo hast Du gemessen, direkt an seinen beiden Kabelenden? Ja, dann sollte der PU selbst ok sein.



[putl]

Ich habe die beiden Kabelenden genommen. Das sollte ok sein.



[cohen]

Hast du dir den Schalter mal ganz genau angeschaut? Ggf. auch mit Lupe an den geeigneten Stellen? Ich habe es tatsächlich einmal geschafft, bei einem mehradrigen Kabel ein kleines Stück Litze abstehen und leitend woanders anliegen zu lassen und so das kurzzuschließen. Da hatte ich dann auch so ein Problem. Ich bin aber auch nicht mehr der Jüngste und habe das ohne Brille gemacht. Das schafft man auch mit Lötzinn. Das kann man ja auch fix einmal messen, ob das alles so fließt wie es soll.



[putl]

cohen,​

ich danke dir für den Tipp! Aber der Schalter kommt erst morgen,dann gucke ich.
