1 Humbucker & 1 Volume - Hilfe benötigt

[ebow2012]

Hallo zusammen,

ich hoffe ihr könnt mir helfen - ich habe versucht einen Humbucker und 1 Volume-Poti zu verkabeln. Habe in diesem Forum leider keinen passende Eintrag bzw. ein passendes Diagramm gefunden.
Hab mir mal ein paar Sachen aufgrund von Einträgen zusammengereimt und hab drauf los gelötet.......da ich elektrotechnisch nicht so versiert bin, finde ich die Fehlerquelle leider nicht. Ich bekomme einen Ton raus, allerdings klingt er etwas nasal (ev. Phasenproblem).

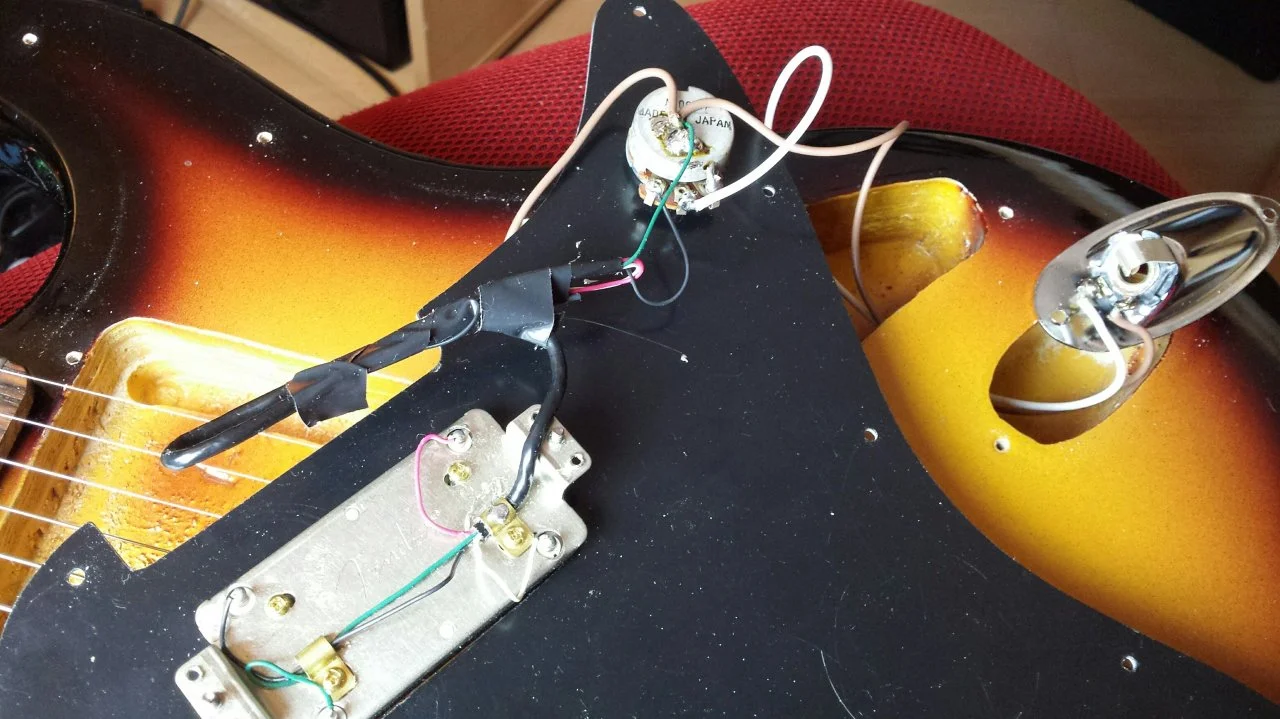

Anbei ein Foto, damit man meine tolle Arbeit bewundern kann

Für hilfreiche Hinweise bin ich Euch sehr dankbar.
Lg



[Myxin]

Welchen Humbucker hast du den verwendet?
Die Farbcodes für die Anschlusslitzen sind je nach Hersteller verschieden.



[ebow2012]

Es handelt sich hier um einen Fender* Humbucker.....eine genaue Typenbezeichnung habe ich leider nicht.



[bagotrix]

Hi,

das Teil sieht sehr nach einem Fender* Atomic Humbucker aus, aber die Farbcodes sollten eh bei allen HB der neueren Fender*-Produktion identisch sein.

In dem Fall hast Du tatsächlich die beiden Spulen Out Of Phase geschaltet, denn Deine Anschlüsse sind nach dem Seymour Duncan-Farbcode verlötet. Bei Fender* ist der korrekte Anschluss aber aber anders, nämlich:

Rot (+ Abschirmung, die ich hier aber nirgends sehen kann): Masse, also ans Potigehäuse löten
Schwarz und weiß: Zusammenlöten und isolieren (außer bei einer Schaltung mit Coilsplitting, die Du nicht hast)
Grün: Hot, muss hier also an den Eingang des Volumepotis

Gruß, bagotrix



[ebow2012]

Vielen Dank Bagotrix - Problem gelöst, dank deiner Anleitung!!!
