5-Way Super Switch: Formulare zum Planen

[Gast98808]

Ich habs getan !

Die Löterei war ne ziehmliche Frickelei, weil die Lötfahnen sehr dicht zusammen liegen,
außerdem ist meine Feinmotorig nicht mehr so wie vor 30 Jahren. Die Lötstellen sehen
aus, als hätte ne Schwalbe darauf geschissen,,,tja,,,naja, funktioniert aber alles.

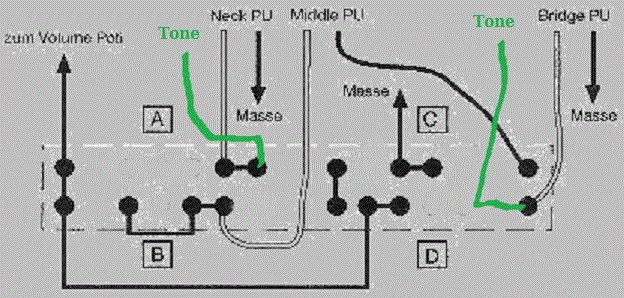

Die überflüssigen Lötfahnen habe ich vorher einfach abgeknippst um besser arbeiten
zu können, (siehe Skizze). Außerdem habe ich die Verbindung zu den Tone Potis geändert.
Anyway: Der "neue" Sound hat mich überzeugt und möchte es hier nur weiter empfehlen.

Franky



[Gast98808]

Ergänzung; hätte ich fast vergessen.

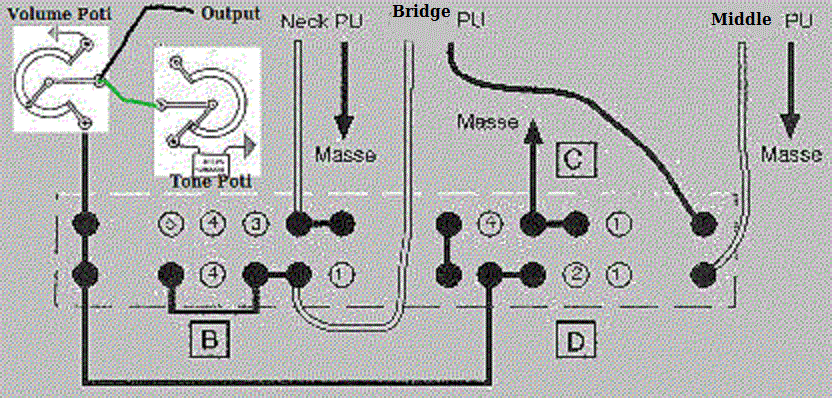

Ich habe den Middle-und Bridge Pu getauscht, weil mich der Bridge PU
noch nie so richtig überzeugen konnte.
1.Position: Neck PU
2.Position: Neck & Bridge PU parallel (sehr schön)
3.Position: Bridge & Middle PU parallel
4.Position: Middle PU
5.Position: Middle & Bridge PU in Reihe (Series)



[Gast98808]

Das Tone Poti ist nun ein MASTER-TONE und das andere Tone Poti ist unwirksam (nicht belegt)

Ich hab jetzt fertig
