A/B Umschalter DIY Eigenbau

[Guitar Vader]

Hallo zusammen,

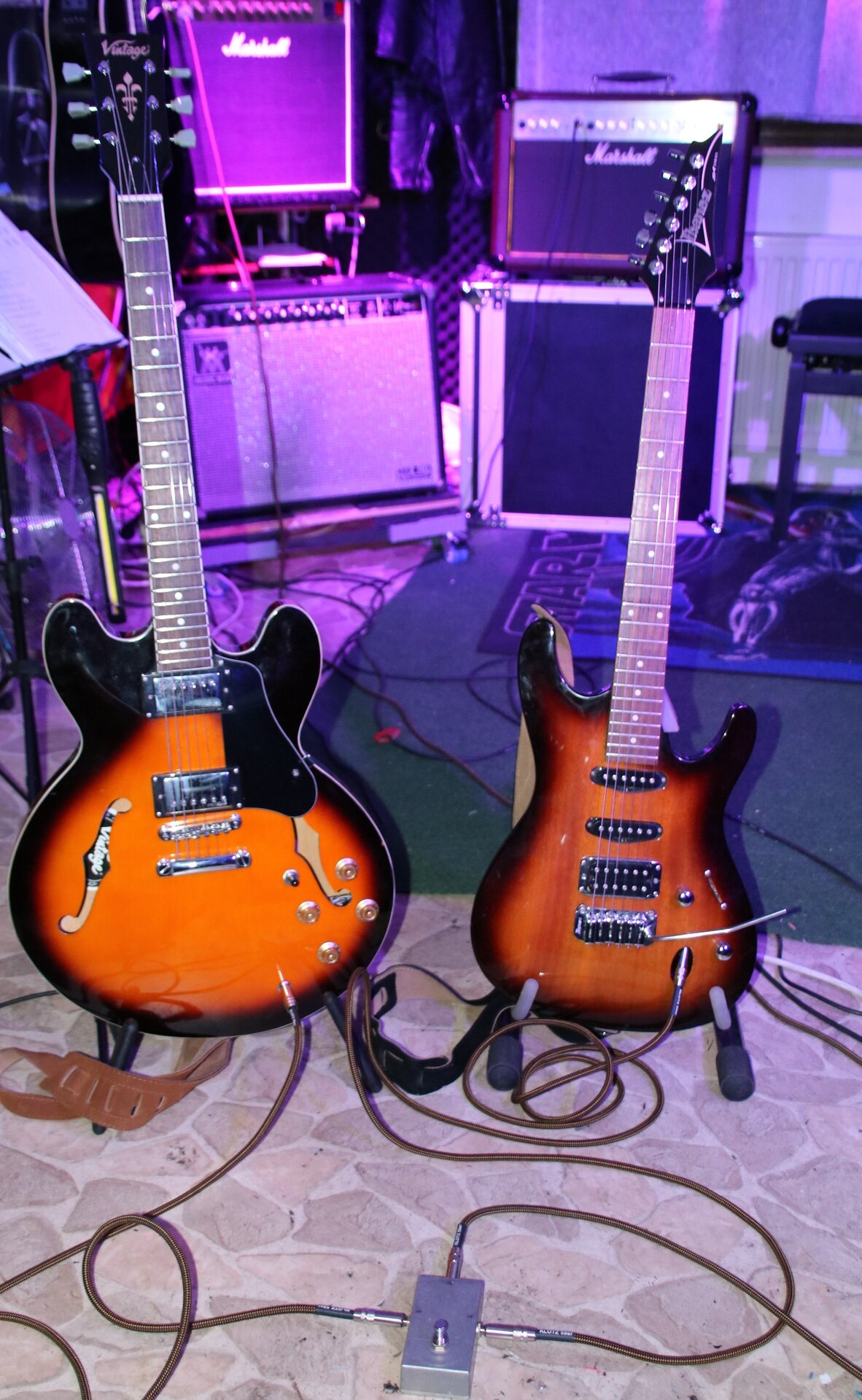

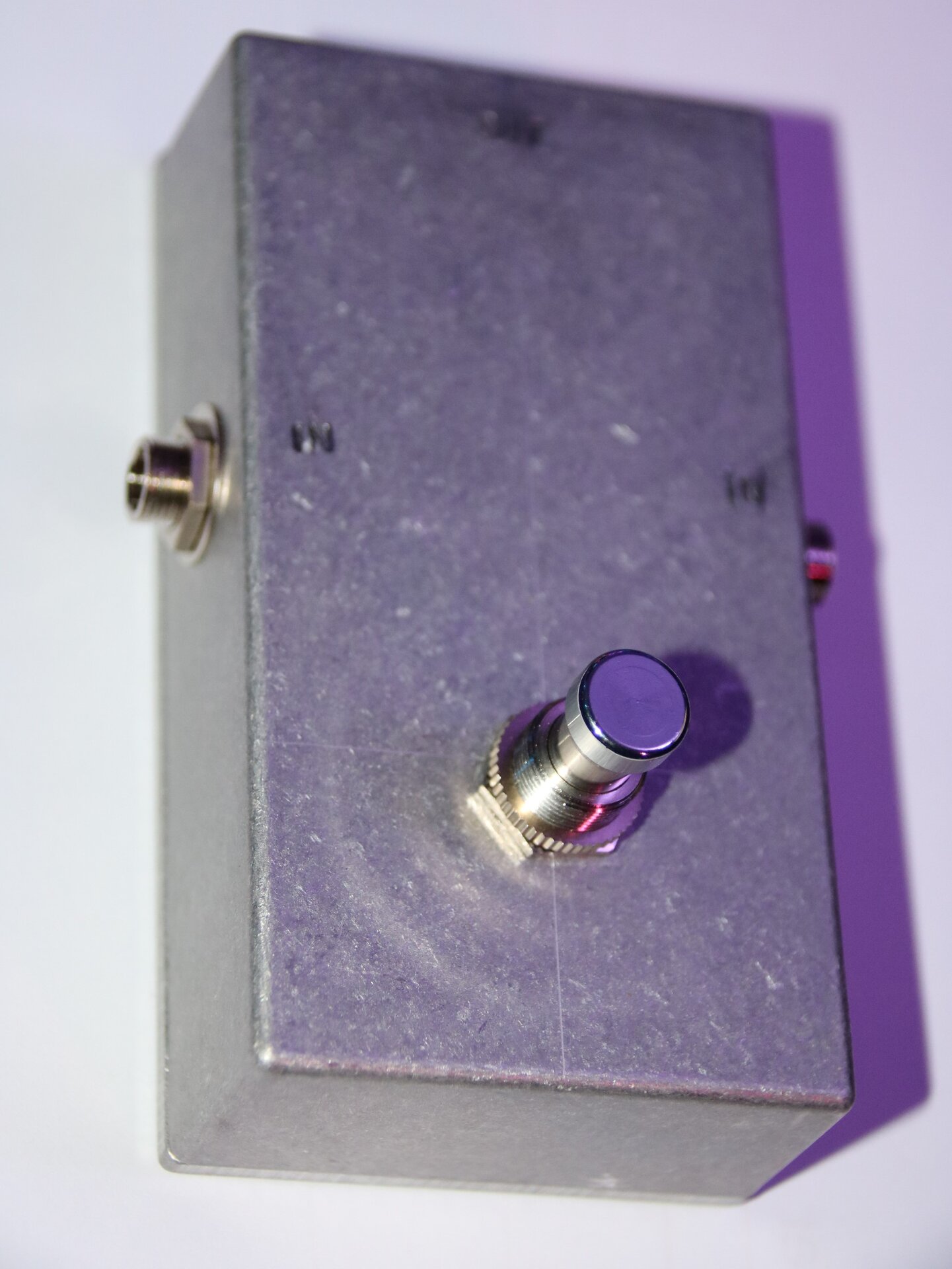

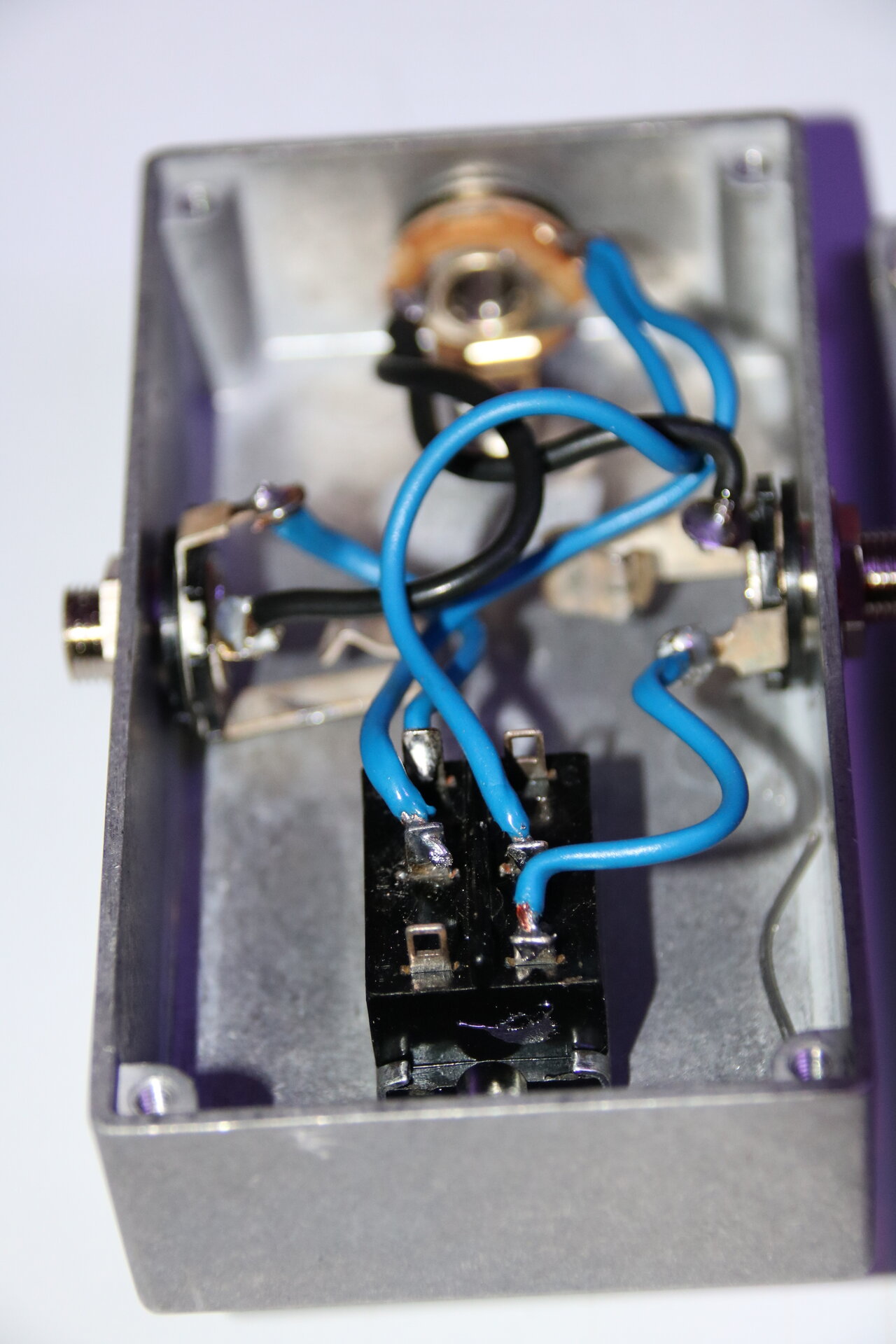

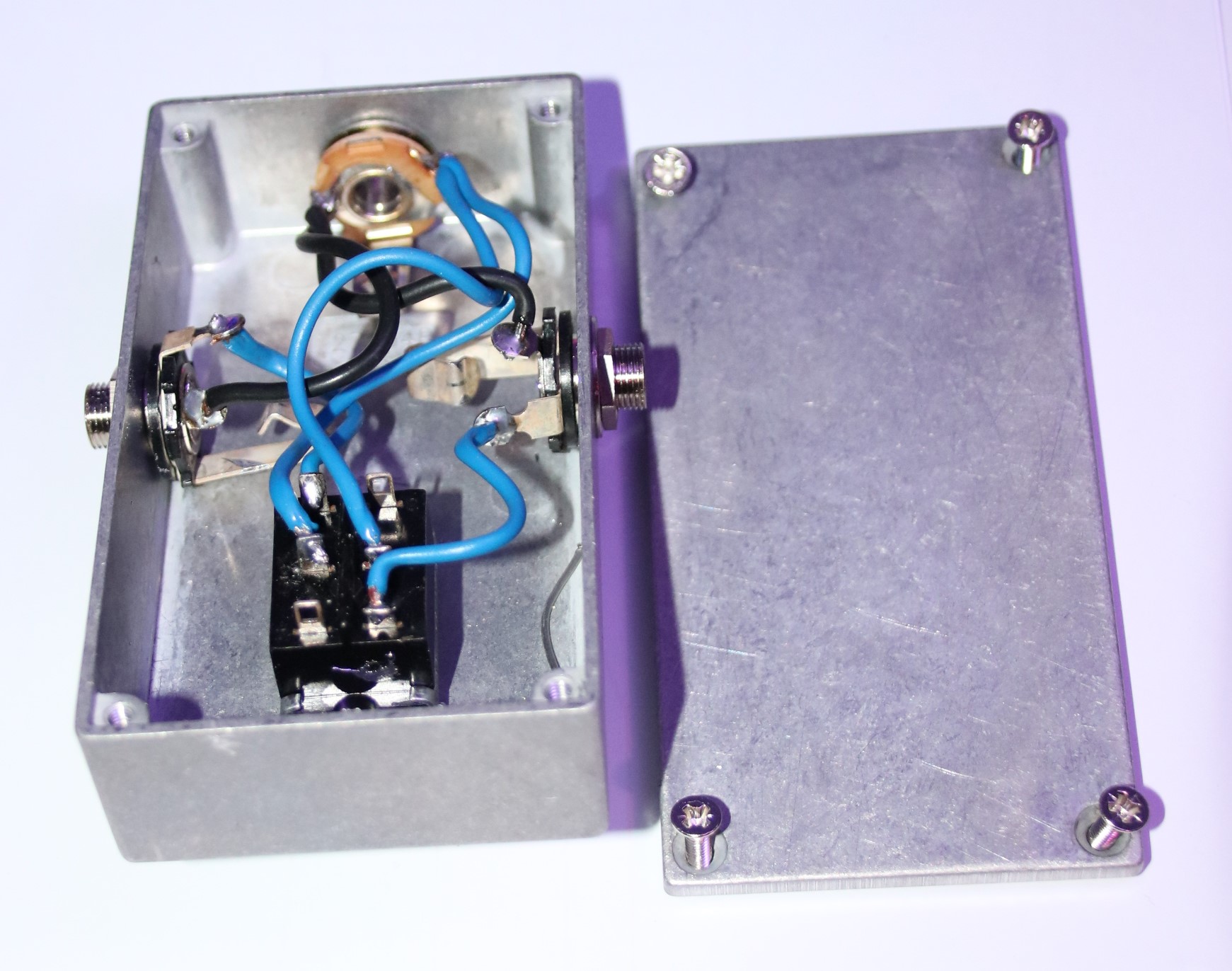

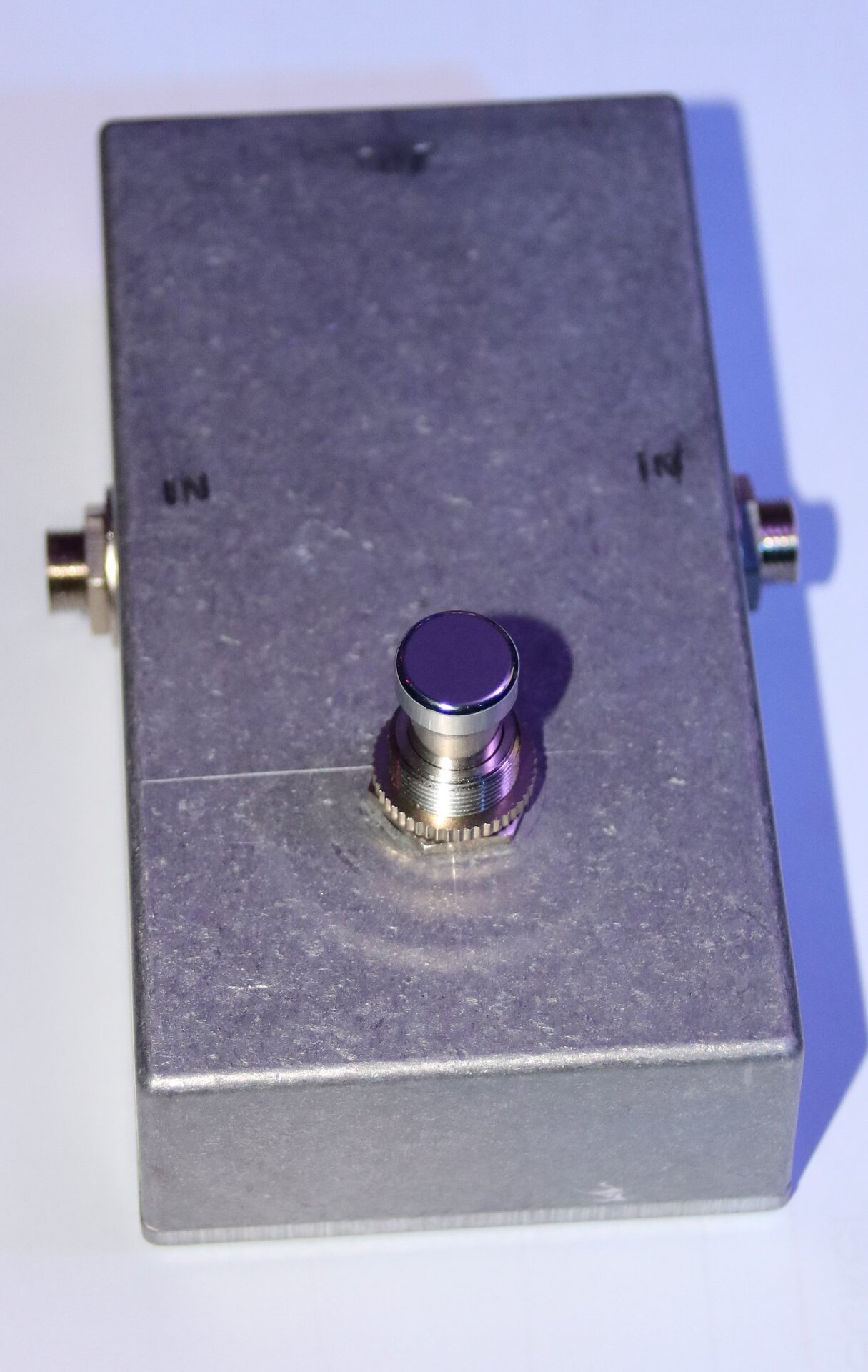

auch wenn hier schon mehrere Themen dazu aufgemacht wurden, habe ich mal ein paar Fotos zu meinem Umschalter Eigenbau zu zeigen.
Die Umstöpselei und das Schalten des Amps in den Standbymodus ging mir auf den Helm.
Da dachte ich, bevor ich mit meinem Lichtschwert das Equipment zerstöre, baue ich halt so ne Kiste selbst. Ja, kaufen geht auch, aber Basteln macht mehr Laune.
Teile und Werkzeug:
3 Monoklinkenbuchsen
1 Umschalter
1 Gehäuse
Kabel in zwei Farben (möglichst ein größerer Querschnitt)
Lötkolben
Lötzinn
Saitenschneider
Abisolierzange
Schraubenzieher
Gabelschlüssel (oder Engländer)
Stufenbohrer
Lineal

Ich habe noch Schlagbuchstaben zur Kennzeichnung verwendet, muß aber nicht sein.

Das funktioniert einwandfrei ohne Knackgeräusche beim Umschalten. Völlig simpel, aber viel Spaß beim Bauen.

LG
Vader



[suckspeed]

Selber bauen ist immer gut - und oft auch günstiger. Es ist manchmal verrückt, was für solche einfachen Sachen für Preise aufgerufen werden.
Ich hatte mir vor 2 Jahren auch mal sowas gebastelt, aber etwas anders: Zum einen habe ich alles in ein schmales Mini-Gehäuse gepackt. Dann habe ich 4 Klinkenbuchsen genommen, wiel ich ein etwas vielseitigeres Tool basteln wollte. Ich habe mit den Jahren gemerkt, dass ich mein Equipment immer mal wieder anders kombiniere und so kam ich zu der Idee, ein Pedal zu basteln, was einerseits als A/B-Umschalter benutzt werden kann, aber auch als Loop-Schalter. Also so dass ich eine Kette von Pedalen anschließe, die ich gemeinsam auf Knopfdruck in die Signalkette nehme oder eben raus. Je nachdem, wo ich die Pedale anschließe, wird dann eben A/B umgeschaltet oder eine Loop aktiviert oder deaktiviert. Und ich habe noch zwei LEDs (rot & grün) reingenommen. Die eine leuchtet, wenn A aktiviert ist, die andere, wenn B aktiv ist. Nur so als weitere Ideen, wie man so ein Teil noch erweitern könnte. Andererseits muss man auch nicht immer alles so kompliziert machen wie ich...



[Guitar Vader]

...ich habe noch zwei LEDs (rot & grün) reingenommen...

Hi,
auf LEDs habe ich bewußt verzichtet, da bei zwei Gitarren sofort klar ist, ob ich nochmals "treten" muß, oder ob die aktuell gewünschte aktiv ist. Mich nerven die ganzen Netzteile eh schon genug
Danke für die Antwort.
LG
Vader



[suckspeed]

Klar, verstehe ich. Allerdings funktioniert auch mein Pedal natürlich ohne Strom. Ist bei vielen simplen Fußschaltern auch so, dass sie ohne Strom funktionieren, aber nur mit Strom kann man dann an der LED sehen, ob sie gerade aktiviert sind oder nicht. Wie gesagt: man kann (und sollte ganz oft auch) Dinge möglichst simpel gestalten. Ich bin aber so ein kleiner Technik-Nerd und überlege mir dann gern, in welchen anderen Situationen ich etwas Gebautes noch verwenden könnte in Zukunft. Und dann mache ich es gleich so, wie es möglichst variabel einsetzbar ist. Ich habe zu oft Dinge genau für einen Zweck gebastelt und sie Jahre später wieder umgebastelt, weil sich meine Bedürfnisse geändert haben.
Aber beide Wege sind richtig.



[Guitar Vader]

Ein kleines Updade:

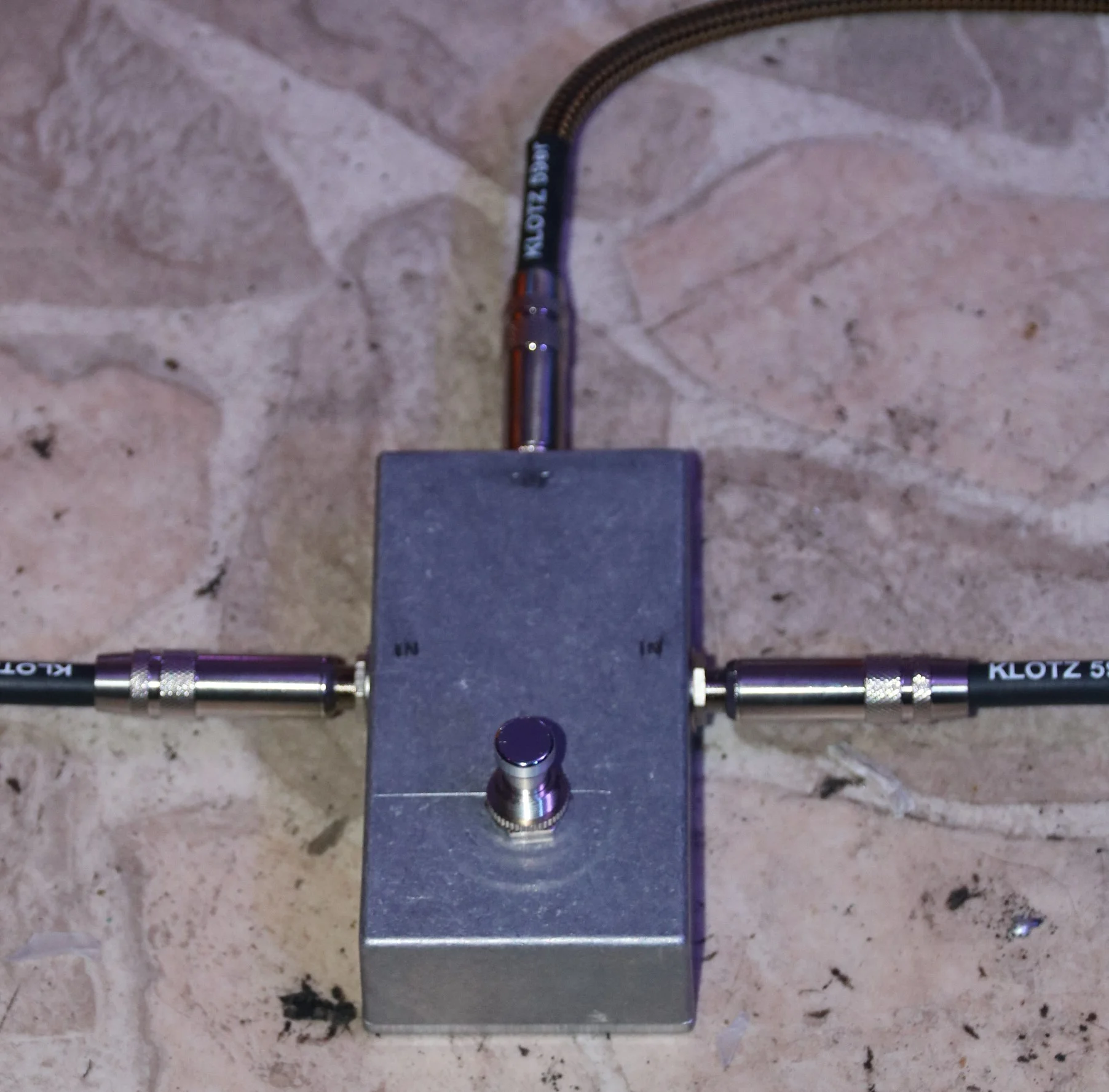

Die kleine Kiste funktioniert übrigens auch anders herum. Eine Gitarre und zwei Verstärker, zwischen denen man hin und her schalten kann. Das ist sehr praktisch um den Sound zwischen Marshall und meinem Music Man zu wechseln. Macht richtig Spaß, ohne ein einziges Knacken. Der Stromversorger freut sich allerdings, wenn beide Amps mit aktivierten Röhren gleichzeitig laufen.



[Guitar Vader]

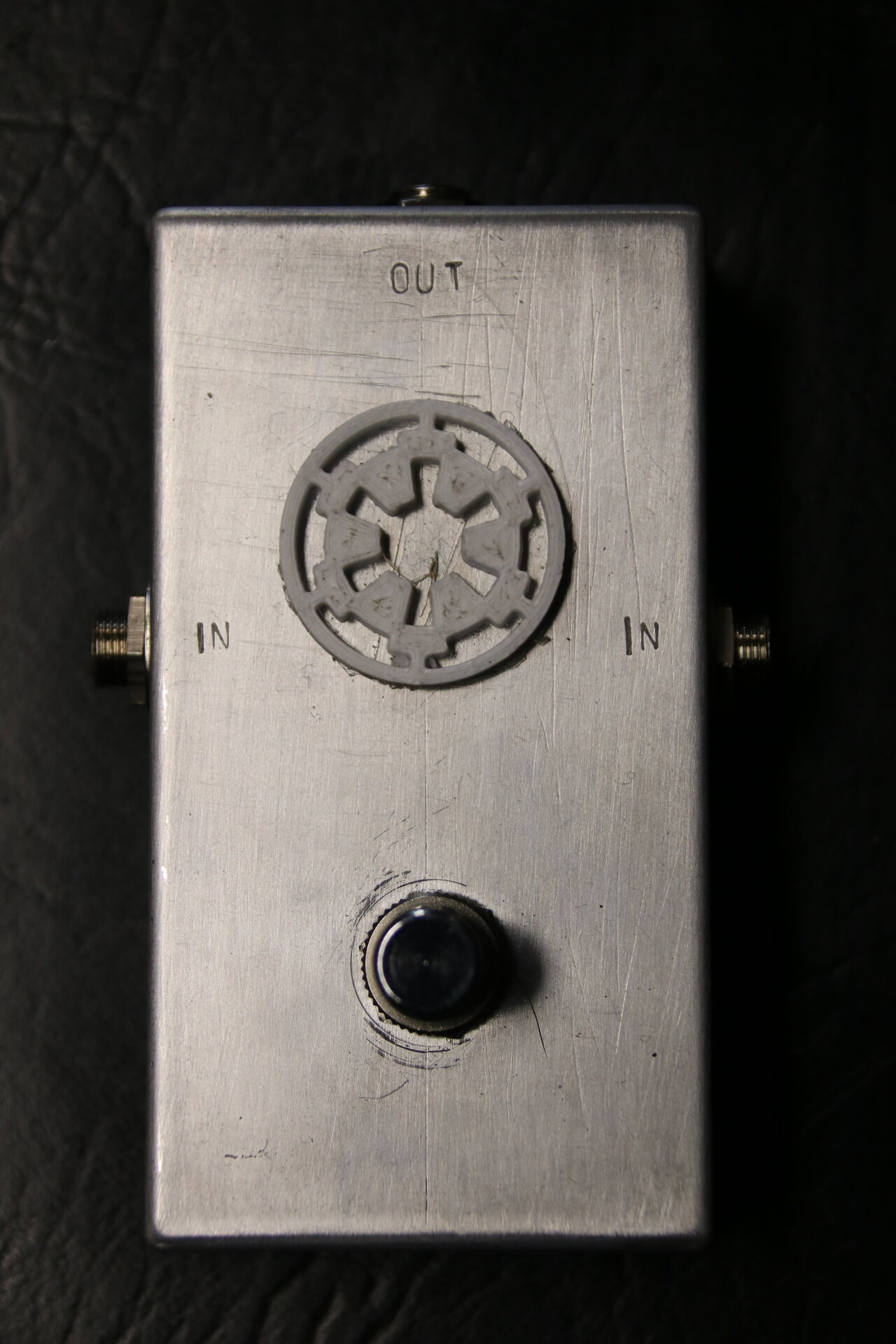

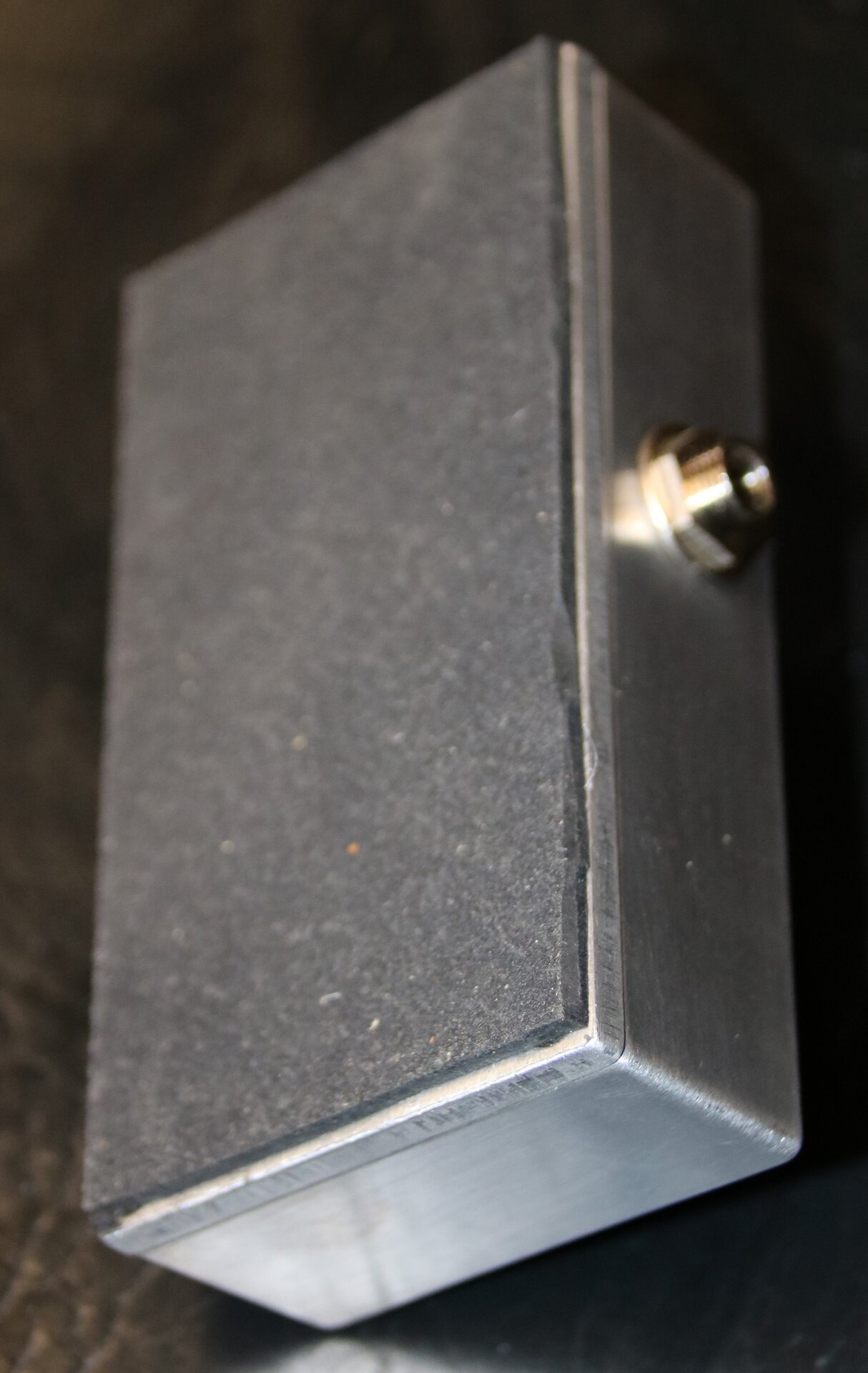

Eigentlich wollte ich das Teil noch lackieren, bin aber am Aludruckguss gescheitert. Also alles wieder runter, das imperiale Logo im 3D Drucker rausgelassen und aufgeklebt, unten eine Antirutschmatte angeklebt und fertig.
